带衬套结构平开式门铰链结构设计

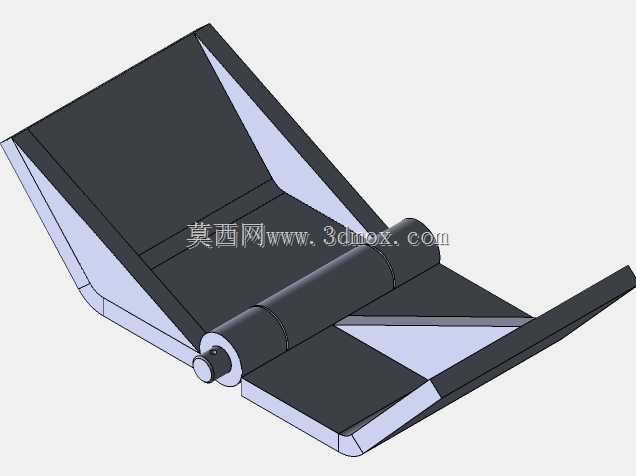

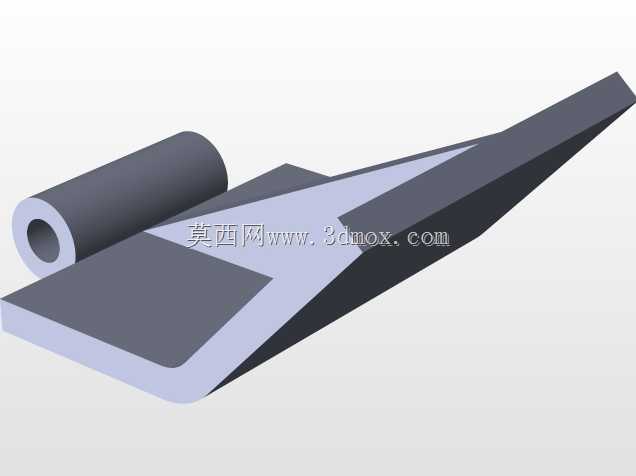

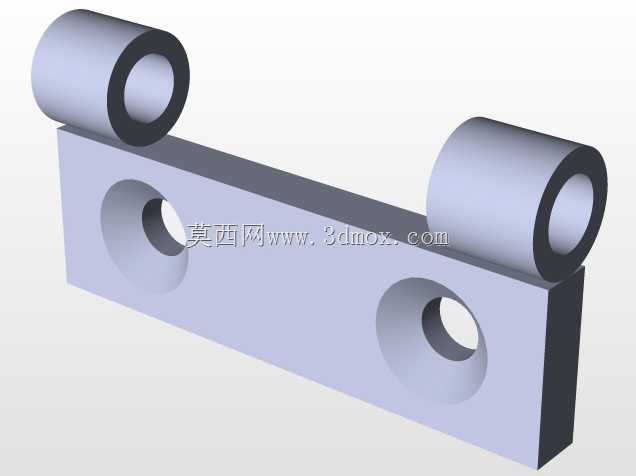

　　在各类柜体、设备舱门、室内平开木门、金属防护门的铰接场景中，这类带衬套的铰链是应用极广的转动连接件，核心作用是实现门体与固定门框之间的相对转动，同时承担门体垂直方向的载荷，保证门体开合过程无卡滞、无下沉偏移。不同于普通无衬套的冲压合页，这款铰链在转轴位置加装了耐磨衬套，能大幅降低开合过程中转轴与页片之间的摩擦系数，在高频开合的使用场景下，能有效减少转轴磨损量，延长整体铰接结构的使用寿命，避免长期使用后出现门体下垂、开合异响、转动间隙过大的问题。从结构设计逻辑来看，这款铰链采用双页片对称铰接布局，两个页片分别对应门框安装面与门体安装面，页片上预留的安装位可适配沉头螺钉安装，安装时能保证螺钉头完全沉入页片平面，

　　不会突出表面干涉门体开合动作。中间的铰接轴采用贯穿式圆柱结构，衬套嵌套在页片的轴孔内部，轴与衬套之间采用小间隙配合，既保证转动过程的顺滑度，又能控制径向晃动量在合理范围内，避免门体安装后出现旷量。设计过程中需要重点考量安装边界的适配性，页片的弯折角度经过精准计算，当门体处于完全闭合状态时，两个页片的贴合面能完全对齐，不会出现凸起干涉门框密封胶条的情况；当门体转动至最大开启角度时，页片的限位结构能自然抵靠，避免门体过度转动碰撞侧边墙体或柜体侧板。从实际安装的尺寸匹配角度，这类铰链的页片厚度、轴径大小需要匹配对应门体的重量载荷，单页片的安装孔位间距符合常规门窗五金的安装规范，可直接替换同规格的传统合页，

　　不需要在门体或门框上重新打孔调整安装位置，降低现场安装的改造成本。在功能特性上，衬套的存在还能起到一定的阻尼缓冲作用，开合过程中不会出现金属直接摩擦的尖锐异响，同时衬套材质本身具备一定的自润滑特性，日常使用过程中不需要频繁加注润滑油维护，尤其适合用在洁净车间设备舱、户外柜体门这类不方便定期维护的场景。设计建模时需要重点处理轴孔与衬套的配合公差，页片的弯折处采用圆角过渡，避免应力集中导致页片在承受重载时出现断裂，页片的安装平面平面度需要控制在合理公差范围内，保证安装后页片能完全贴合安装面，不会出现局部悬空导致固定螺钉受力不均断裂的问题。在不同的应用场景下，这类铰链的尺寸可以做对应调整，比如用于重型金属防护门时，可以加大轴径、

　　增加页片厚度、提升衬套的耐磨等级；用于轻型室内木门或柜体门时，可以适当缩减整体尺寸，降低材料成本。铰接位置的转轴两端做了铆接封边处理，能避免转轴在长期开合过程中从轴孔中窜出脱落，提升整体结构的可靠性，不需要额外加装轴端挡圈等固定零件，简化整体装配流程。实际选型过程中，需要根据门体的重量、开合频率、使用环境的温湿度条件选择对应的衬套材质与页片表面处理方式，比如在潮湿户外环境使用时，页片需要做防锈表面处理，衬套选用耐水耐腐蚀的耐磨材质；在高温设备舱门场景使用时，衬套需要选用耐温等级匹配的材质，避免高温下衬套变形失效。这款铰链的整体结构没有冗余零件，所有结构都服务于转动承载、安装固定、耐磨减摩的核心功能，没有多余的装饰性结构，完全从工程实用角度出发设计，能覆盖绝大多数平开门类的铰接需求，是门窗五金领域非常经典的铰接结构方案。
