聚四氟乙烯绝缘定位支撑柱结构设计

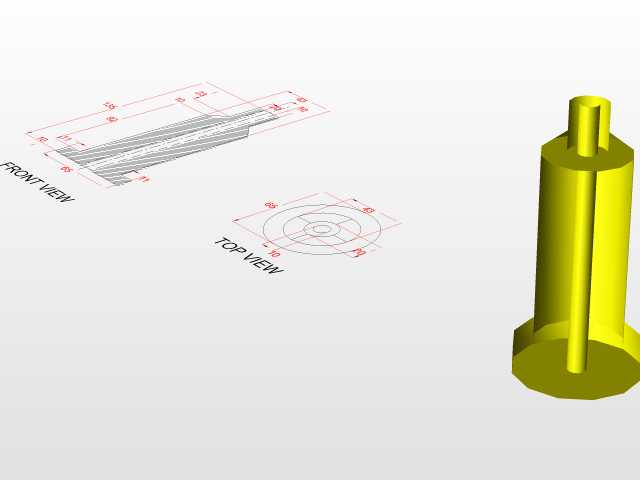

这款聚四氟乙烯材质的支撑定位件，常被用在有强腐蚀介质、高频绝缘需求的工业设备内部，比如化工检测仪器的线路板固定、半导体湿法处理设备的腔体内部支撑、电解电镀设备的电极隔离部位，聚四氟乙烯本身的耐酸碱、耐高低温、低介电常数特性，刚好能适配这类常规金属、普通工程塑料无法胜任的工况。从结构设计来看，零件底部做了外翻的圆盘式法兰底座，安装时可以直接卡入预设的安装孔位，或者通过点胶、压合的方式固定在基板上，底座的直径大于柱身主体，能有效分散支撑压力，避免长期受力出现根部断裂的问题；柱身采用等直径的圆柱结构，外壁光滑无多余凸起，既减少了和周边部件的干涉风险，也能降低介质流动过程中的挂液、积料问题；顶部伸出的细柱定位段，直径小于柱身主体，主要作用是插入被支撑件的定位孔内，限制被支撑件的水平方向位移，不需要额外增加螺丝固定就能实现稳固定位，装配效率更高。设计过程中特意规避了尖锐棱角，所有转角位置都做了小圆弧过渡，一方面是减少聚四氟乙烯材质注塑或者机加工过程中的应力集中，避免零件在温度交变环境下出现开裂，另一方面也能防止安装过程中尖锐边缘划伤操作人员、破坏相邻部件的绝缘层。从安装边界来看，零件的轴向总长度、底座直径、顶部定位柱的直径都做了公差适配，常规安装孔的公差带取H7即可满足压合装配需求，不需要额外做二次加工；柱身的直线度控制在合理范围内，支撑高度方向的偏差不会影响被支撑件的水平度，在多根支撑柱配合使用的场景下，也能保证被支撑的线路板、电极板等部件安装平整，不会出现局部翘曲的问题。和常规的尼龙、PP材质支撑柱相比，这款零件的抗蠕变性能更好，长期在受压、温度波动的环境下使用，不会出现明显的形变，支撑位置的精度保持性更强，同时材质本身的自润滑特性，也让装配过程中压入安装孔的阻力更小，不会出现卡滞、掉屑的问题，适合洁净度要求较高的设备内部使用。在实际选型过程中，需要注意安装位置的空间预留，柱身周边要留出至少1mm的间隙，避免和周边运动部件发生摩擦，顶部定位柱的插入深度不要超过自身长度的三分之二，防止受力过大出现断裂；如果是用于有强压力冲击的场景，可以在底座位置增加薄垫片分散压力，进一步提升零件的使用寿命。
