地下矿山耐磨替换传送溜槽结构设计

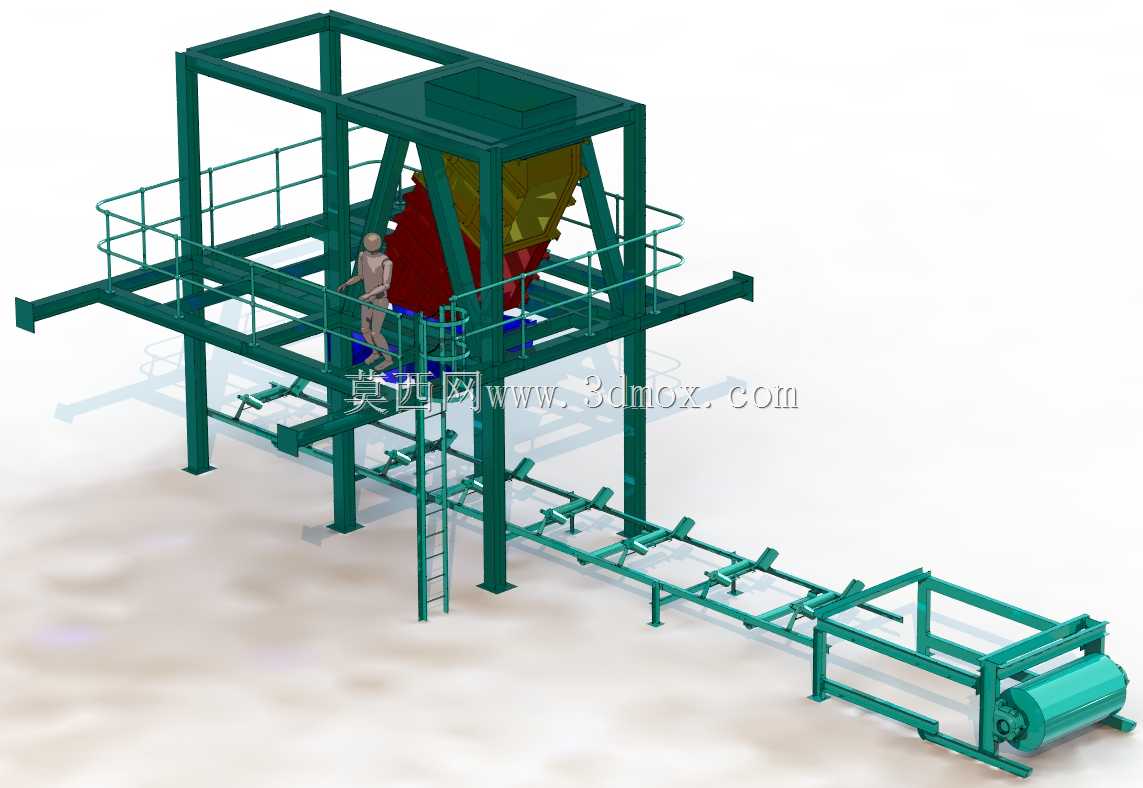

这款传送溜槽主要应用于地下矿山的采掘作业面与中段输送衔接环节，承担破碎后矿料从高位卸料点向低位带式输送线的导流转接功能，是地下矿山出矿系统中衔接破碎工序与输送工序的关键导料设备，可适配地下巷道狭窄空间内的物料转接需求，解决矿料垂直落差转运过程中的飞溅、卡堵、设备磨损过快等常见问题。设备整体采用高架框架式结构设计，上层设置带安全护栏的操作检修平台，配套直爬梯连通地面与操作层，方便运维人员定期检查衬板磨损情况、清理卡滞矿料；平台中部为溜槽主体安装位，溜槽内壁搭载VRN500材质耐磨衬板，可承受高硬度矿料长期高速冲刷带来的磨耗，大幅延长设备整体更换周期，降低地下矿山狭小空间内的设备检修频次。溜槽的出料端直接衔接低位布置的带式输送机构，导料角度经过反复校核，既保证矿料可依靠自重顺畅滑落不积料，又能控制矿料下落的冲击角度，避免矿料直接砸击输送带造成带面损伤；溜槽侧面设置观察与检修开口，日常运维时无需拆解整体结构即可完成局部衬板更换与堵料清理作业。设计过程中充分考虑地下矿山的安装边界限制，整体机架采用模块化分段设计，可拆解为适配巷道运输尺寸的独立构件，运至作业面后再通过螺栓拼接组装，无需大型吊装设备即可完成安装；机架主支撑采用型钢焊接结构，整体刚度可承受大块矿料冲击载荷，护栏、爬梯等安全结构完全符合井下作业的安全防护要求，操作平台预留足够的人员操作空间，可容纳两名运维人员同时开展检修作业。设备整体安装高度匹配地下矿山常规中段运输的高差需求，横向跨度避开巷道内的管线、轨道等现有设施，出料端与带式输送机的导料槽无缝衔接，可有效减少转运过程中的矿料撒漏，降低巷道清理的工作量；溜槽的过流断面尺寸根据矿山小时出矿量设计，可满足中等规模地下矿山的连续出矿需求，内壁衬板采用沉头螺栓固定，更换时仅需拆卸磨损部位的衬板即可，无需整体更换溜槽壳体，进一步降低运维成本。
