大载重双剪叉液压升降作业平台结构

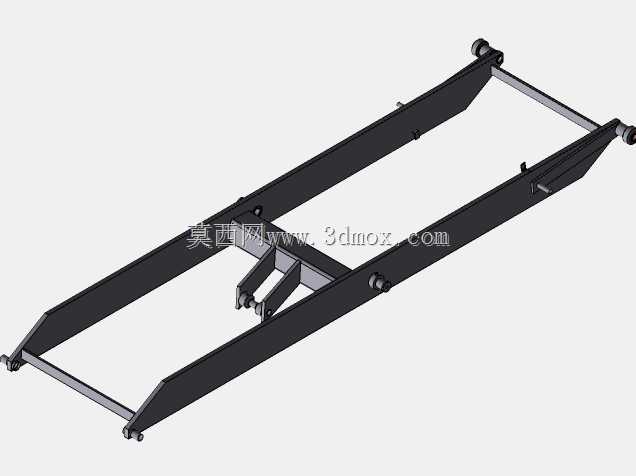

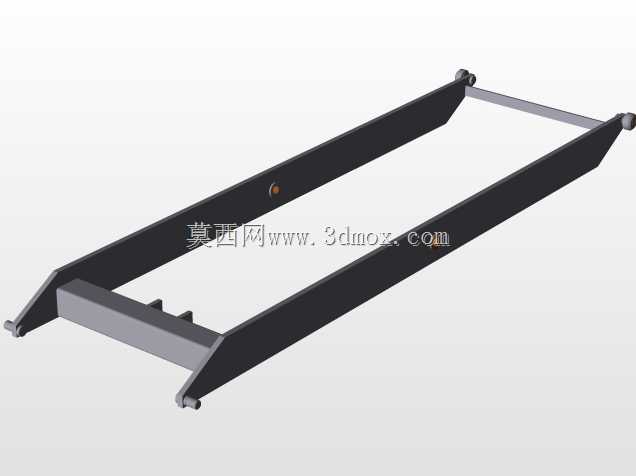

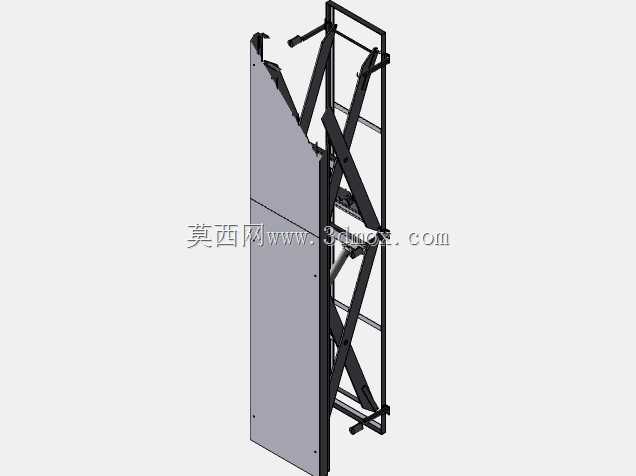

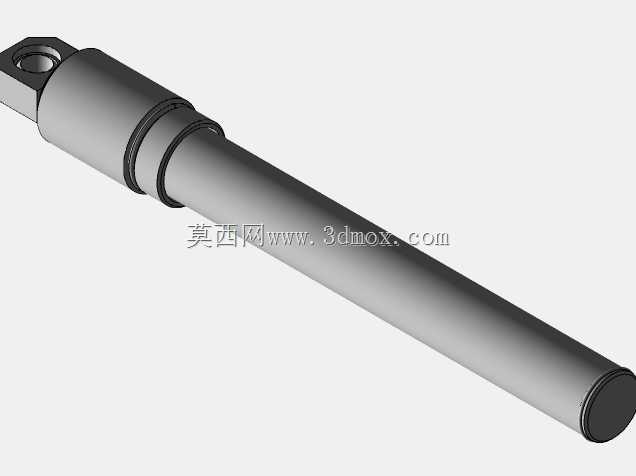

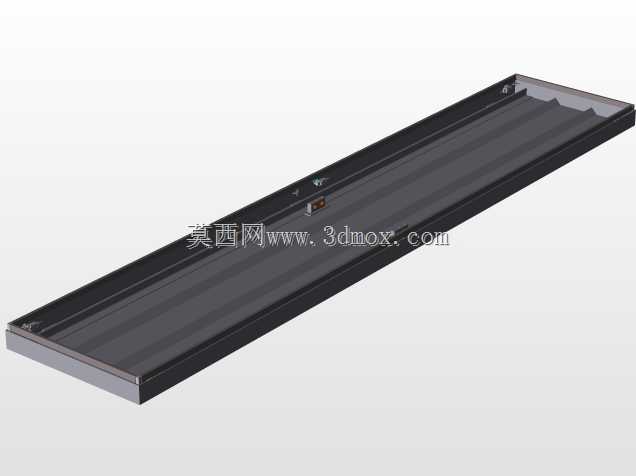

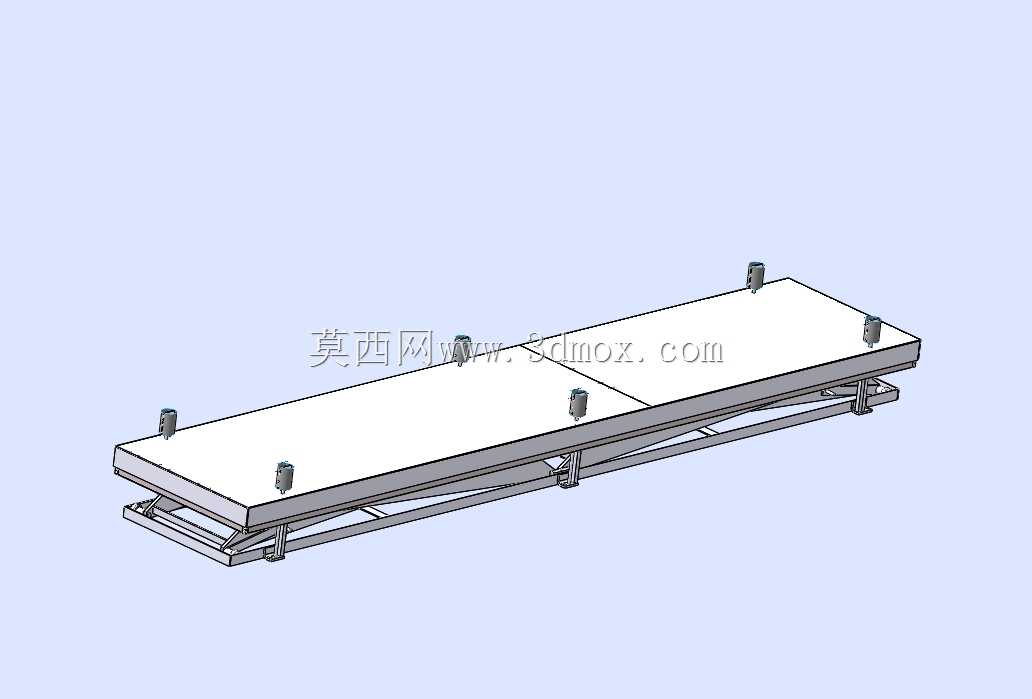

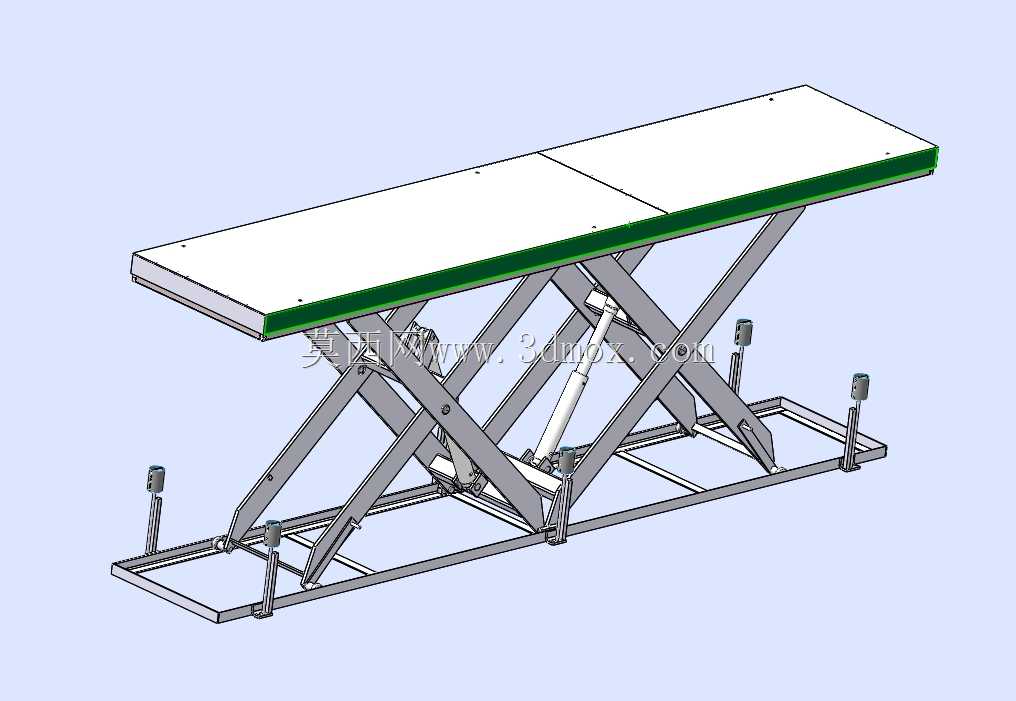

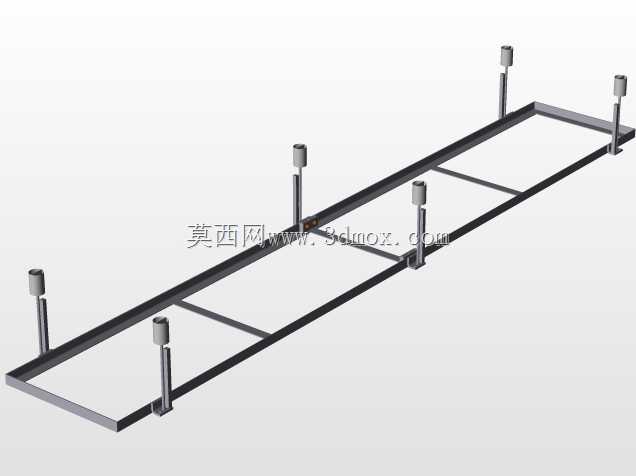

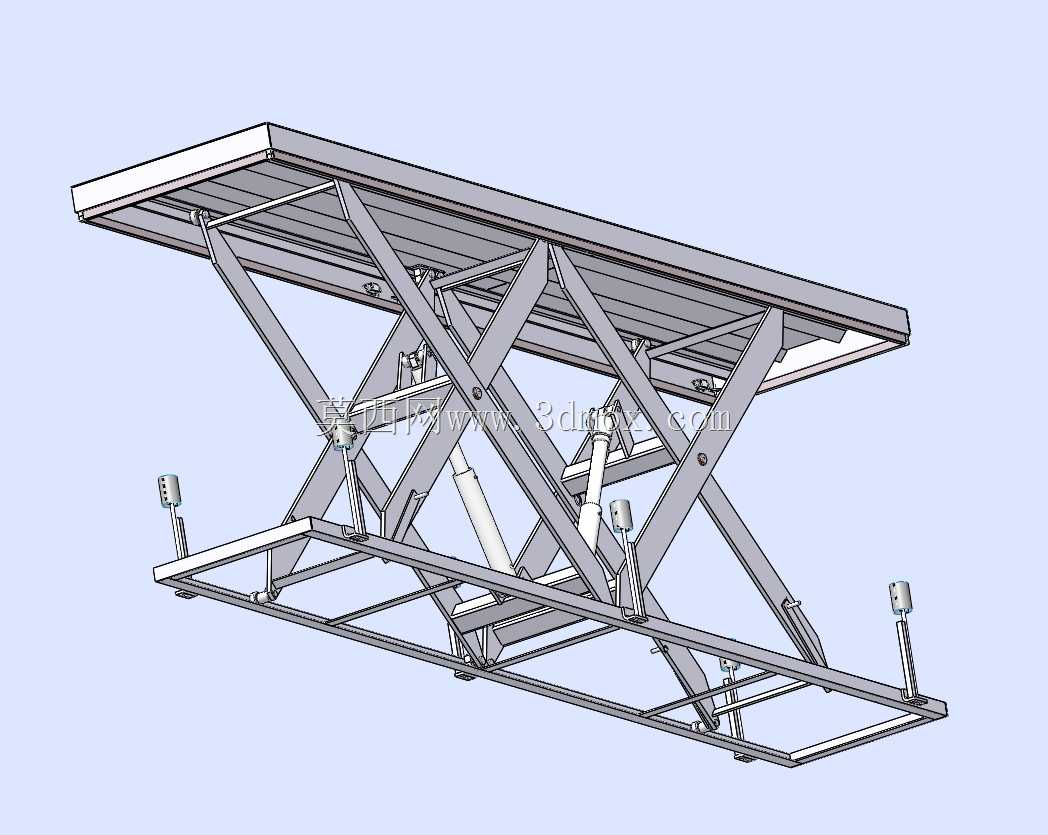

这款双剪叉式液压升降作业平台，主要面向生产车间物料转运、仓储库区高位堆垛、设备安装检修作业、生产线工位高度适配等场景设计，可在固定安装点位完成不同高度差之间的货物举升、人员作业支撑需求，相比单剪叉结构拥有更大的升降行程，同时保持优异的结构稳定性，适配厂房内固定工位的垂直输送需求，也可搭配行走机构改装为移动检修平台，覆盖机械加工、仓储物流、轻工制造、物业维保等多个领域的日常举升作业场景。设备采用对称双组剪叉臂铰接结构作为核心承载框架，上下两层平台分别连接剪叉臂的活动端与固定端，通过两组同步伸缩的液压油缸提供举升动力，油缸推力直接作用于剪叉臂的受力铰接点，配合多组横向、纵向布置的加强筋梁提升整体框架抗扭、抗弯性能，在满载状态下也能保持平台台面平稳无倾斜，避免举升过程中出现侧晃、沉降问题。台面边缘设置有挡边结构，可防止放置的物料、工具在升降过程中滑落，底部框架预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，无需额外制作复杂安装基础，降低现场部署的施工成本。设计过程中优先考虑了载荷传递路径的合理性，剪叉臂采用矩形型钢焊接成型，所有铰接点位均配置耐磨衬套，减少长期往复升降带来的铰接磨损，延长设备整体使用寿命；液压管路沿剪叉臂内侧隐蔽布置，避免作业过程中管路被剐蹭破损，同时预留了液压动力单元的安装接口，可根据现场需求选择不同功率的动力单元匹配举升速度。设备台面尺寸为1000mm×5000mm，最大举升高度可达2m，额定承载能力为2000kg，安装时需预留对应长宽的地面安装空间，顶部最高位置需预留足够的安全避让距离，避免举升到最高位置时与厂房顶部管线、桁车等设施发生干涉；底部框架高度较低，在最低位置时台面距离地面高度小，方便叉车、手动液压车直接将货物推送至台面上，无需额外搭建过渡坡道，提升日常上下料的作业效率。剪叉臂的铰接点位置经过受力优化，在最低位置时剪叉臂收拢后整体结构紧凑，占用垂直空间小，不会过多遮挡周边作业区域的通行空间，设备还预留了安全锁止机构的安装位，可在举升到指定作业高度后插入安全销实现机械锁止，避免液压系统失压导致平台意外沉降，为站在台面上的作业人员提供可靠的安全防护。
