多程列管式双管换热设备结构设计

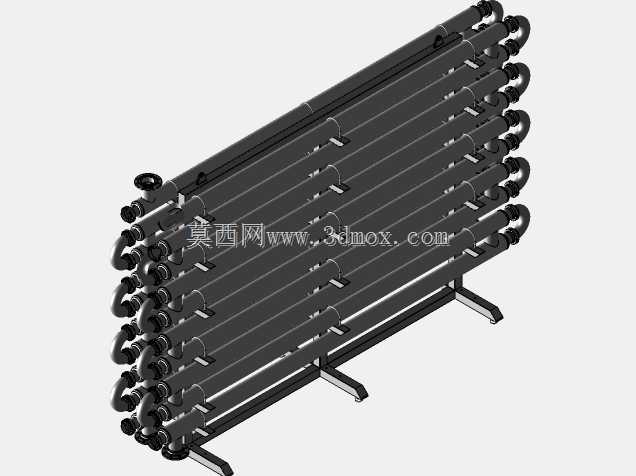

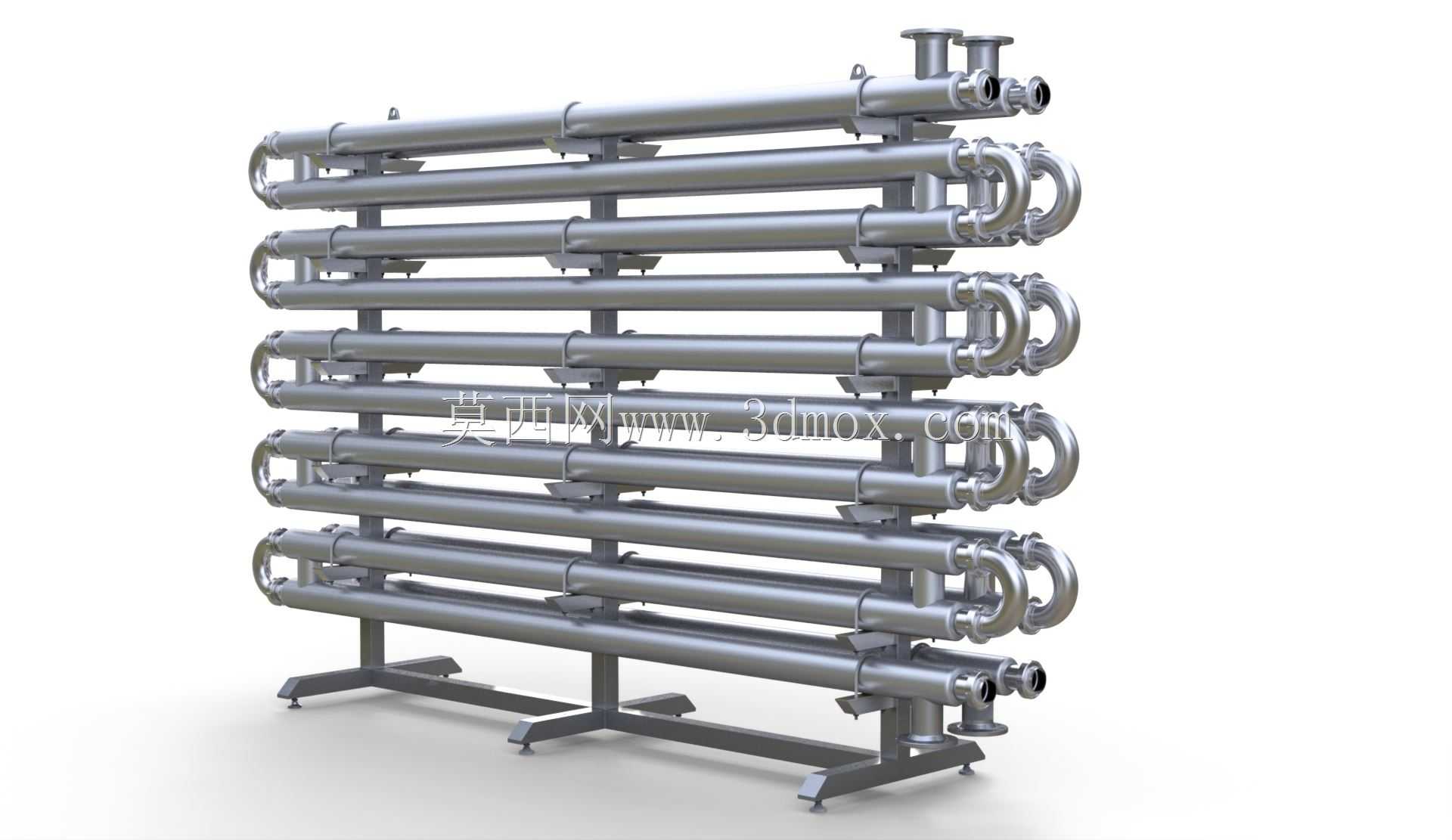

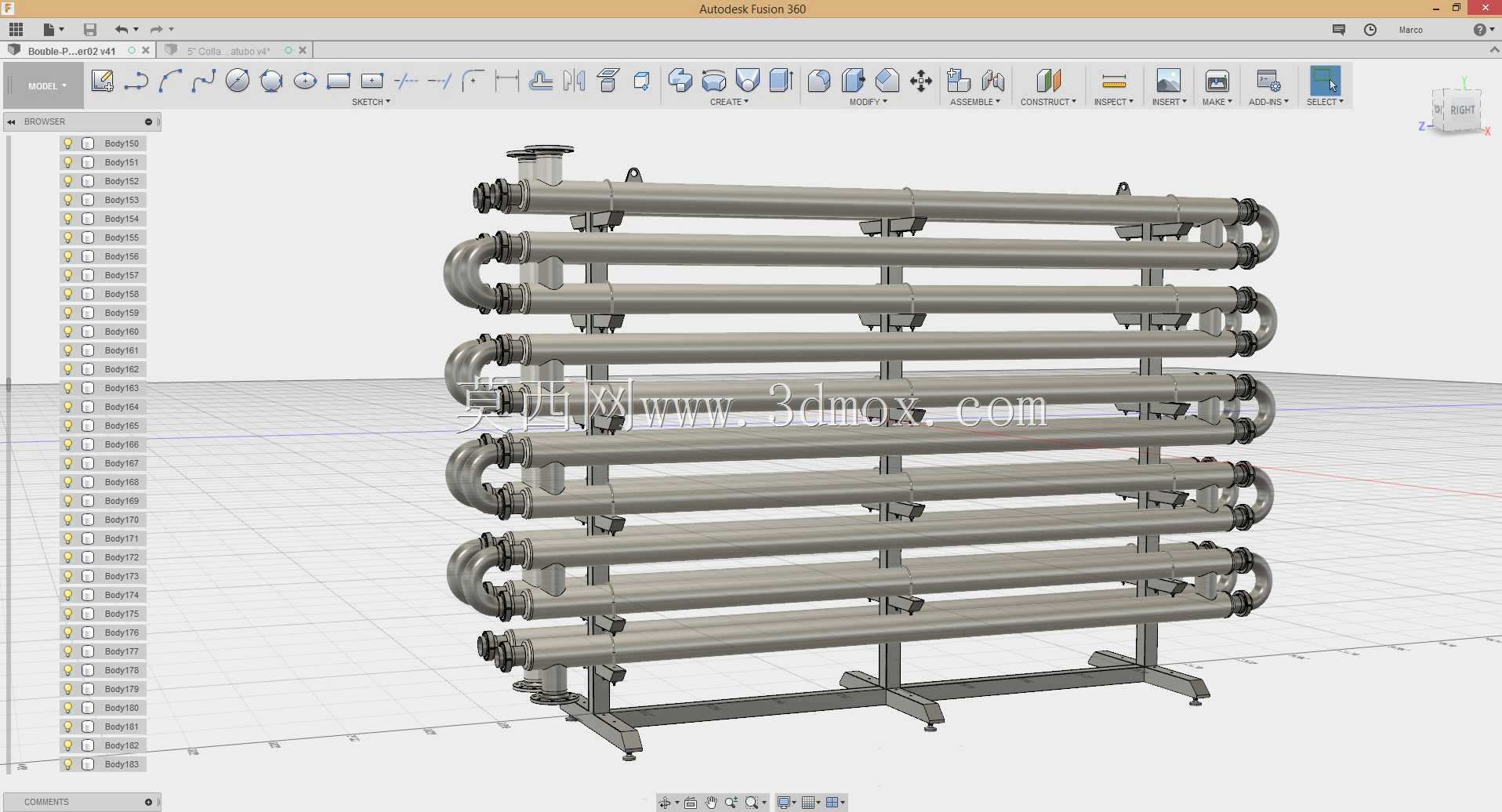

这款双管换热设备主要面向食品加工、生物制药、精细化工、区域供热等对换热效率与卫生等级有较高要求的应用场景，可实现两种流体之间的高效热量传递，既可以作为工艺流体的加热、冷却单元使用，也可在余热回收系统中承担热量梯级利用的核心功能，适配水、蒸汽、洁净工艺流体、低粘度物料等多种换热介质的工况需求。设备采用多程串联的双套管结构设计，内管走承压换热介质，内外管之间的环隙走另一路换热介质，通过逆向流动的布置最大化换热对数平均温差，相比单管程换热器换热效率提升40%以上，同时双管结构可实现两种介质的完全隔离，避免交叉污染风险，满足食品、制药领域的卫生级生产要求。整体采用立式多层排布设计，将多组换热管通过U型弯头逐层串联，在有限的占地空间内最大化拓展换热面积，底部配置带调平脚杯的支撑机架，可直接安装在平整的生产车间地面，无需额外搭建复杂支撑结构，安装边界预留了两侧管路操作空间与顶部检修空间，适配常规厂房的层高与设备布局要求。设计过程中充分考虑了管路热胀冷缩的补偿需求，U型弯头结构可自然吸收换热管受热产生的轴向形变，避免长期热应力导致的管路焊缝开裂问题，管组之间采用标准化卡箍连接结构，可快速拆解进行内部清洗与维护，适配需要定期清洁管路的生产场景。进出管路接口统一布置在设备同侧的上下两端，方便现场管路对接施工，降低现场安装的管路排布难度，管体外部采用亚光抛光处理，既降低外部积尘积污的概率，也便于日常生产过程中的清洁擦拭，整体结构无卫生死角，符合洁净生产区域的设备管理要求。
