废纸输送提升一体化工业设备结构设计

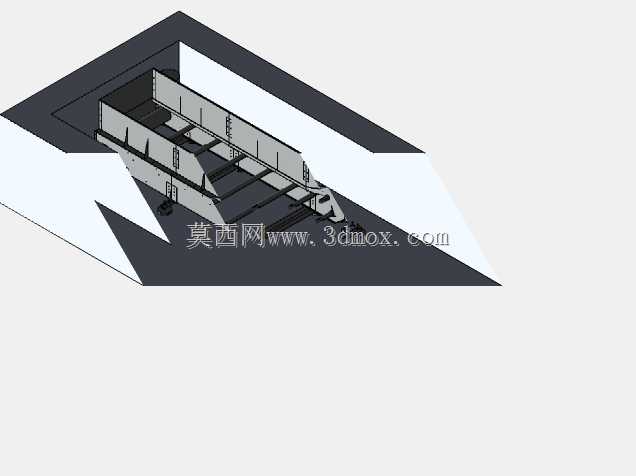

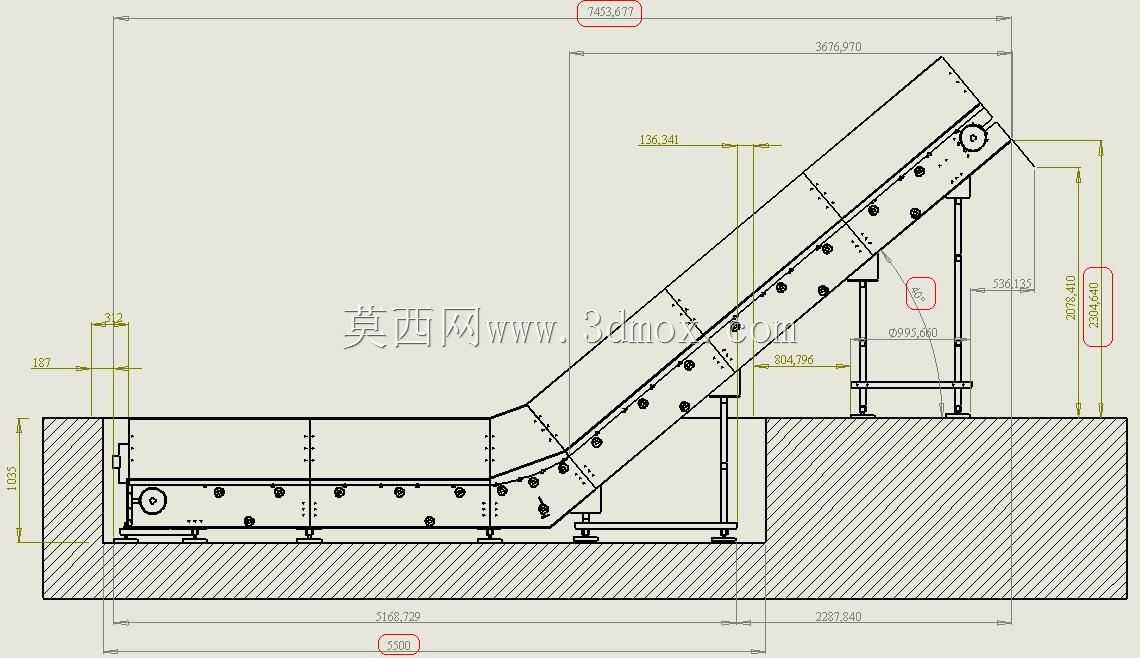

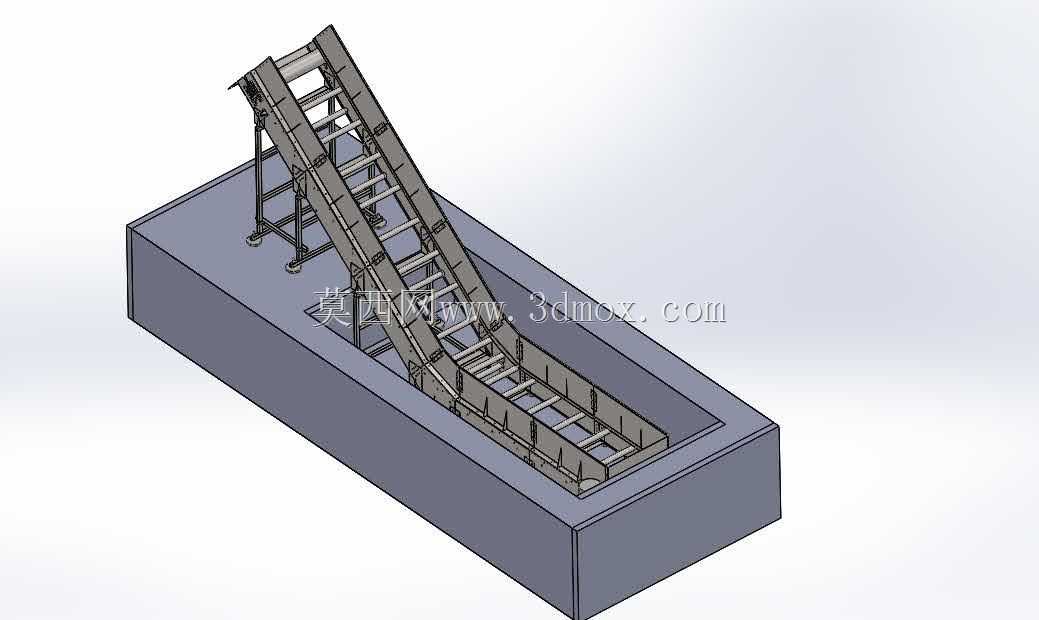

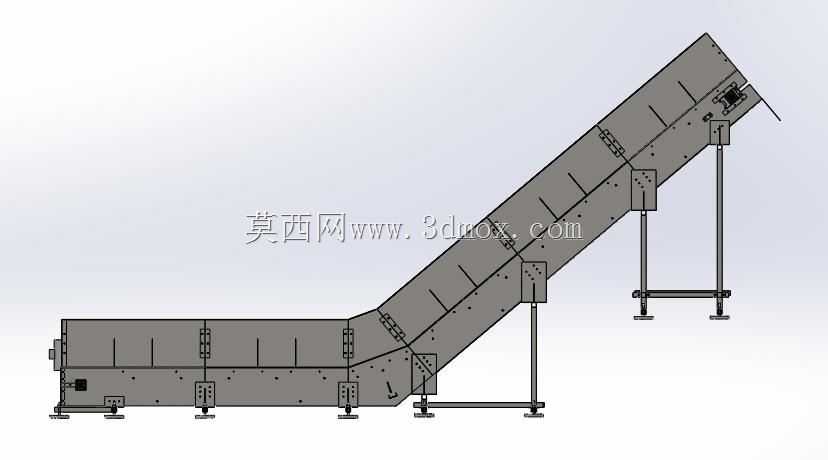

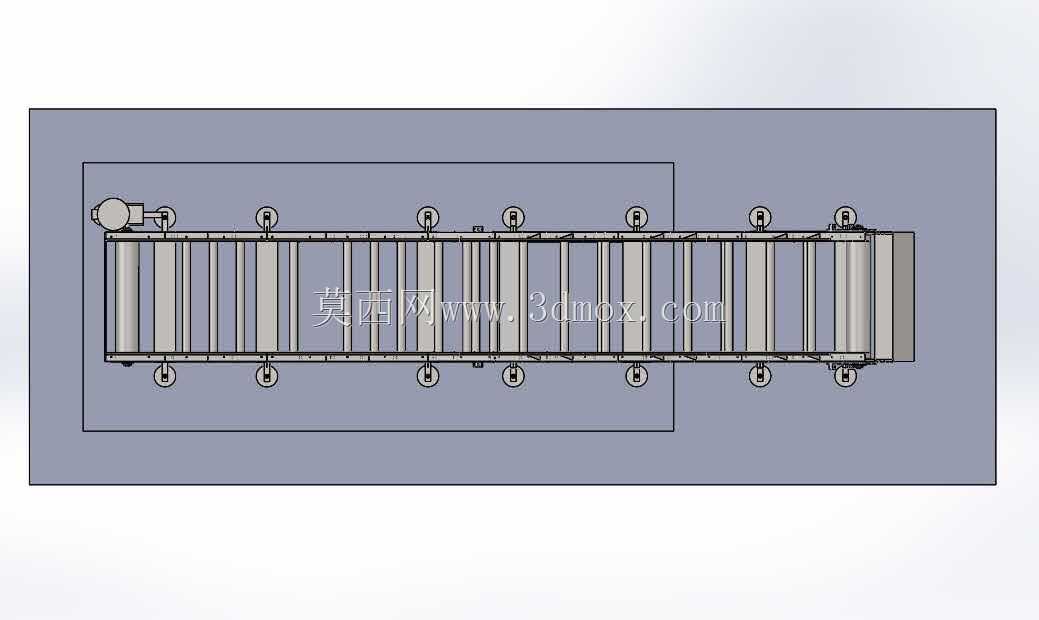

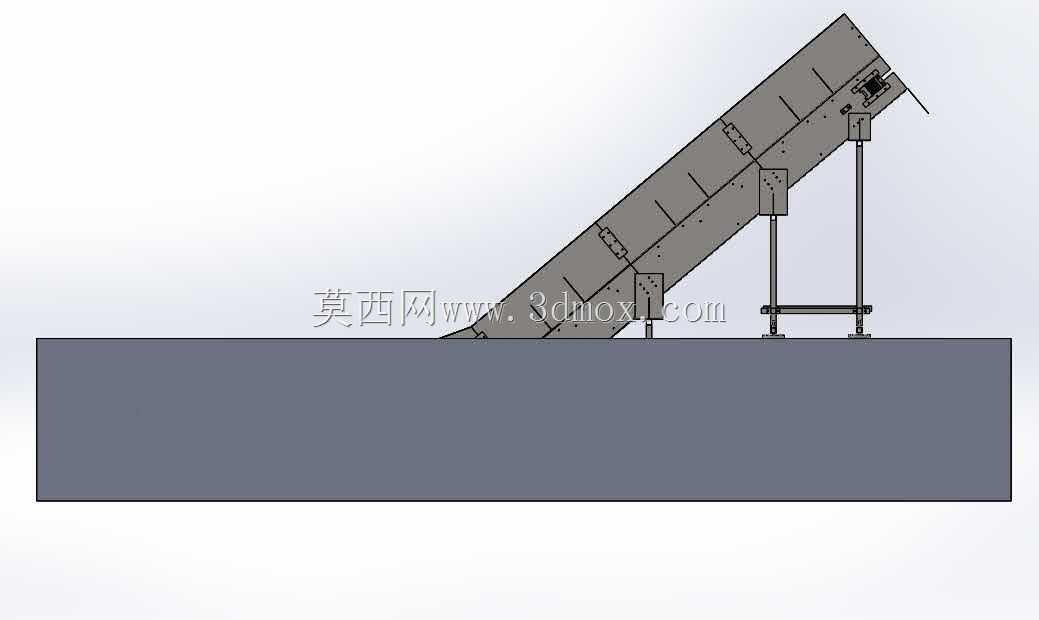

该设备主要应用于废纸回收处理、造纸制浆、包装废弃物分拣等工业场景，作为生产流程中衔接废纸收集存储与后续破碎、制浆、分选工序的核心中转输送装备，可将低位槽体内暂存的零散废纸物料稳定输送至指定高度的下一处理工位，解决废纸类松散、易散落物料在高低位工序间的连续转运难题，替代传统人工上料或零散吊装的低效作业模式，大幅提升废料处理线的连续化运转效率。设备采用低位槽式接料搭配倾斜提升输送的整体结构，进料端设置大容积下沉式接料槽，可直接承接来自收集端倾倒的零散废纸，无需额外设置进料导向辅件，槽体结构可避免松散废纸在进料过程中散落外溢，适配叉车倾倒、人工批量投料等多种上料方式。倾斜输送段采用带挡边的输送结构，可在大角度提升过程中承托废纸物料，防止物料下滑回落，输送架体采用型钢焊接成型的桁架结构，在保证整体结构强度的同时降低设备自重，架体底部设置可调支撑脚，可适配安装地面的不平整工况，保证设备运行时的稳定性。在功能设计上，设备兼顾了大进料容量与稳定提升的需求，接料槽可暂存一定量的废纸物料，缓冲上游投料的间歇性波动，保证输送段可连续均匀出料，避免下游工序出现断料或进料量骤变的问题；倾斜段的输送角度经过合理匹配，在满足提升高度要求的前提下尽可能压缩设备水平占地长度，适配厂房内有限的安装空间。设备成型总长度为7.5m，可实现2.3m的垂直提升高度，输送槽有效宽度为1.2m，接料端配套的地坑安装尺寸为5.5m×2.5m，安装深度为1.035m，安装时可将接料槽嵌入地坑内，使槽口与地面齐平，方便投料作业，倾斜段架体沿接料槽端部向上延伸，出料端可直接对接下游破碎机、分选设备或料仓的进料口，整体安装边界清晰，可根据厂房布局灵活调整出料端的对接位置，适配不同处理线的排布需求。设备整体结构兼顾了耐用性与易维护性，架体的型钢连接位置均采用可拆卸螺栓连接，方便运输进场后的组装与后期易损件的更换，输送段的两侧设置防护挡板，避免输送过程中废纸飘落至设备外部，保障生产现场的整洁度，同时降低物料散落带来的设备卡滞风险。
