50升卧式水压波动稳压储水罐体结构

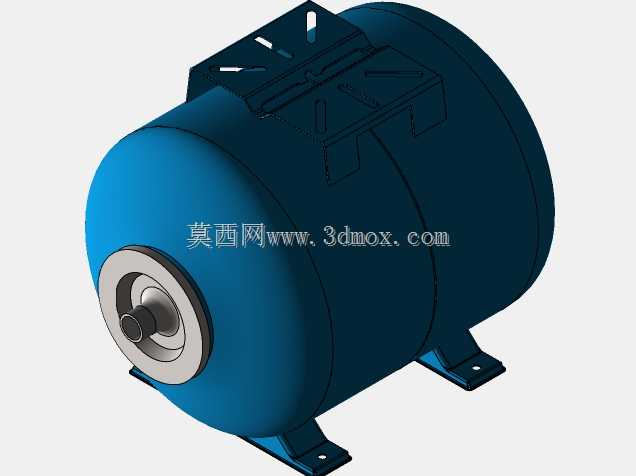

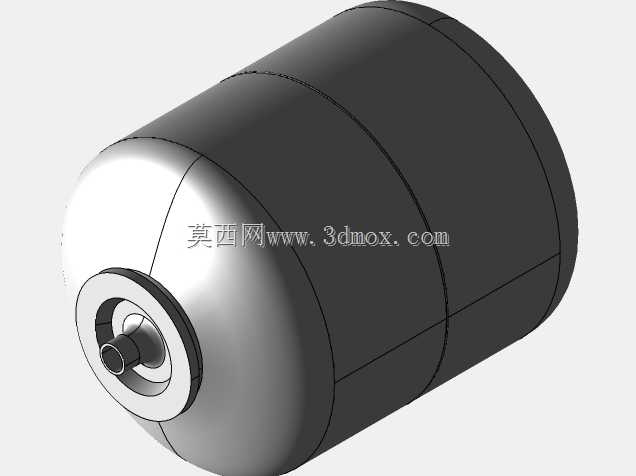

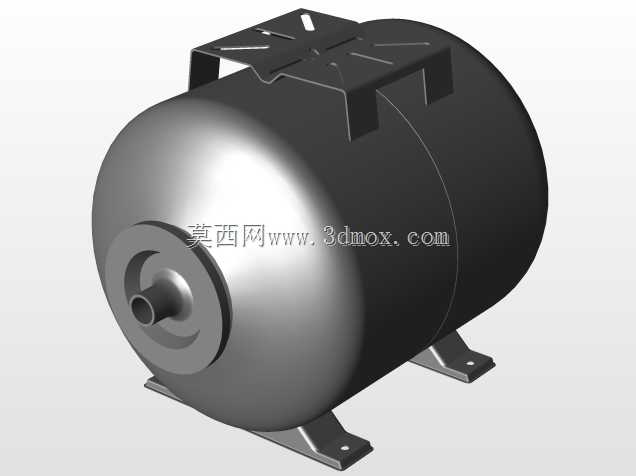

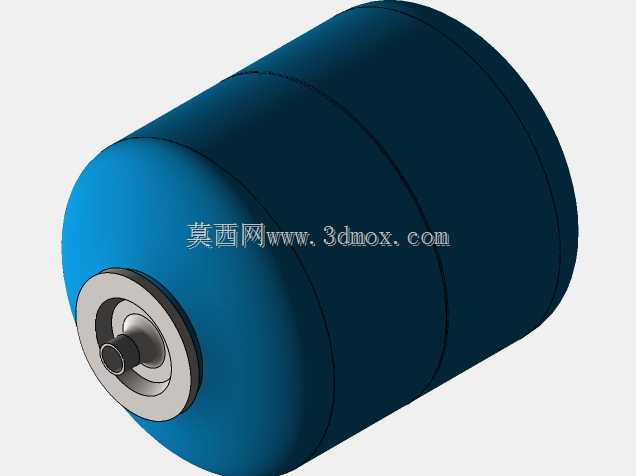

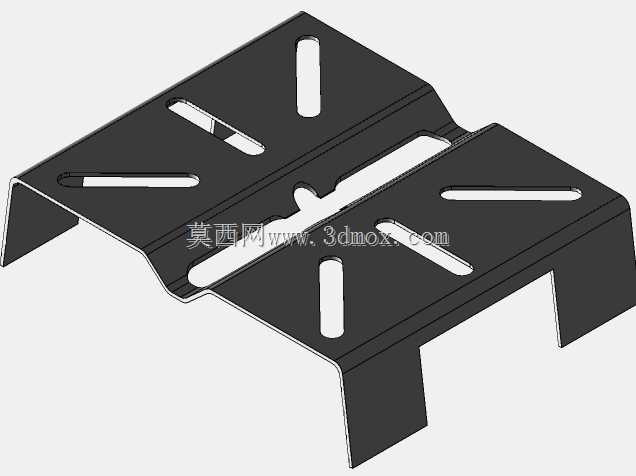

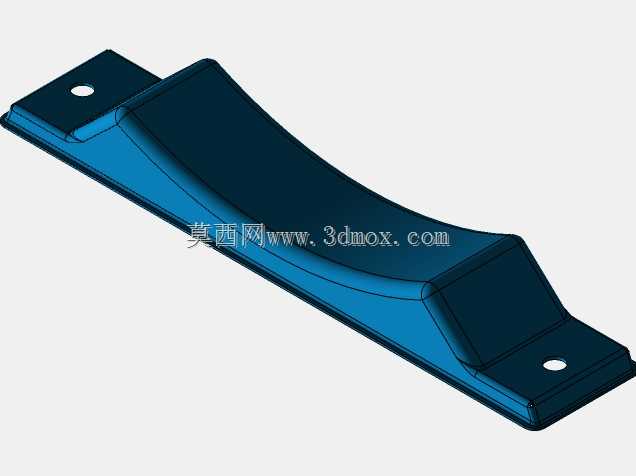

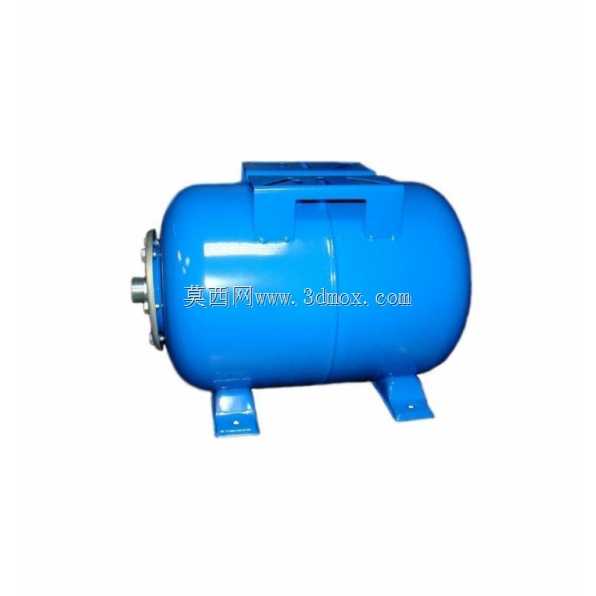

这款50升容积的卧式水压波动罐体，是民用供水、小型液压水循环、暖通给排水系统中极为常用的稳压储压部件，主要搭载在家庭增压供水系统、小型生产循环水回路、农用灌溉稳压支路当中，核心作用是缓冲管路内水流压力的瞬时波动，避免水泵因管路压力频繁跳变出现反复启停的问题，同时可以在小流量用水场景下提前预存带压水体，减少水泵的启动频次，延长泵组的整体使用寿命，还能吸收水锤冲击产生的瞬时高压，保护管路中的阀门、接头、仪表等易损部件不受压力冲击损坏。从实际功能设计来看，罐体采用卧式椭球封头结构，相比立式同容积罐体，整体重心更低，安装后稳定性更强，适合安装在空间高度受限的设备夹层、泵房角落、家用设备间等场景，罐体顶部设置了一体式冲压成型的安装提手结构，既可以在设备搬运过程中作为受力吊点使用，也可以在后期运维时作为管路辅件的临时挂载支撑位；罐体底部设计了两个对称分布的支脚安装座，每个支脚都预留了标准安装孔位，能够直接通过膨胀螺栓固定在水泥基础或者设备机架上，安装时需要预留罐体轴向两端的操作空间，尤其是端部的法兰连接端，需要预留足够的拆装空间方便后期更换密封件、检修内部气囊组件。设计过程中充分考虑了民用供水场景的通用性，端部采用标准法兰接口设计，能够适配市面上绝大多数主流管径的供水管道，不需要额外制作异形转接头，罐体的筒体部分采用等径圆筒结构，在保证承压强度的前提下最大化内部有效储水容积，封头的弧度经过力学优化，能够均匀分散内部水压带来的环向应力，避免应力集中导致的罐体疲劳损坏，支脚与筒体的连接位置做了圆弧过渡加强处理，能够承受满水状态下的整体重量负载，同时抵消管路震动带来的连接部位应力。在实际安装使用时，需要注意罐体的安装水平度，保证支脚均匀受力，避免单侧受力过大导致支脚变形或者焊缝开裂，连接管路时需要在进水端加装止回阀，防止罐体内部的带压水体倒流，同时要在罐体附近的管路上加装压力表，实时监测罐内的预充压力与工作压力，保证设备运行在合理的压力区间内，这款罐体的结构设计简洁可靠，没有多余的冗余结构，既能够满足日常供水稳压的功能需求，也兼顾了生产加工的工艺性，适合批量生产应用在各类小型供水稳压场景中。
