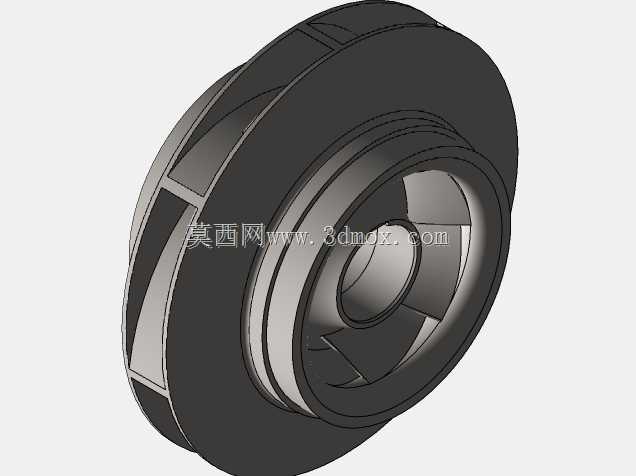

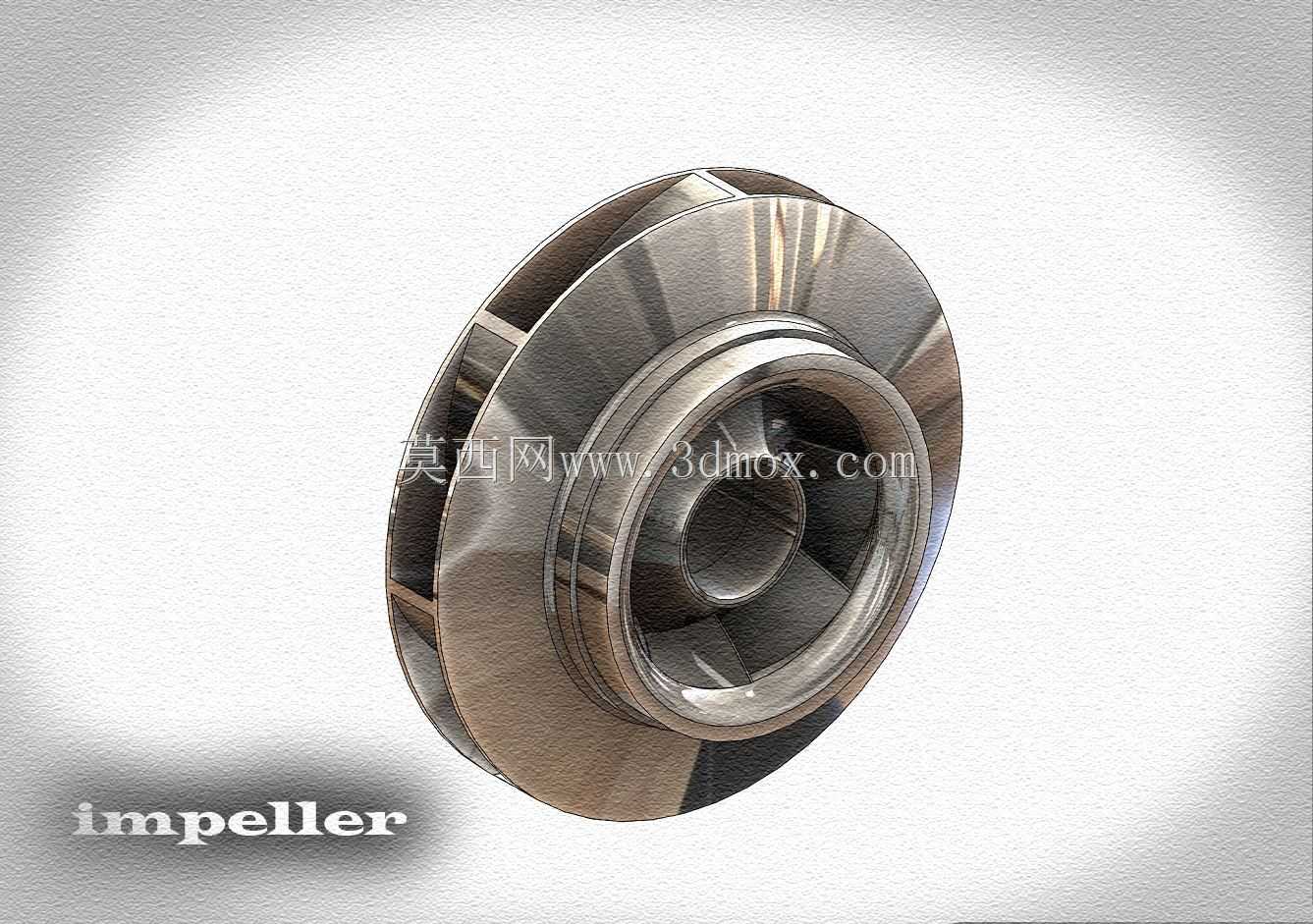

离心泵闭式叶轮精密结构设计

该叶轮作为离心泵核心水力做功部件，广泛应用于市政供水、暖通循环、工业流体输送、农田排灌等场景，是泵组实现机械能向流体动能、压力能转换的核心载体，直接决定泵组的运行效率、扬程参数与运行稳定性。从功能特性来看，该结构采用闭式叶轮设计，前后盖板与扭曲叶片一体化成型，相比开式、半开式叶轮，闭式结构在输送清水、低粘度洁净流体时具备更高的容积效率，能有效减少叶轮出口处的流体回流损失，适配常规温度下无大颗粒杂质的洁净流体输送工况，运行时流体轴向进入叶轮中心区域，随叶轮高速旋转获得离心力，沿叶片间的流道向叶轮外缘甩出，最终经泵壳收集后转化为可输送的压力流体。从设计思路来看，该叶轮的叶片采用空间扭曲曲面构型，设计过程中充分考虑流体在流道内的速度梯度变化，通过调整叶片进出口安放角、叶片包角参数，匹配流体在不同半径位置的圆周速度变化，尽可能降低流道内的水力冲击损失与脱流现象，减少泵组运行时的水力脉动与振动噪音；前后盖板采用流线型锥面过渡，从叶轮入口到外缘的流道过流截面采用渐变式设计，保证流体在流道内加速过程平缓，避免局部流速突变引发的涡流损耗。从安装边界与尺寸适配来看，叶轮中心设置标准轴孔与键槽定位结构，可与对应规格的泵轴实现可靠周向固定，轴孔端面预留锁紧螺母安装位，保证高速旋转时叶轮无轴向窜动；叶轮入口端的密封口环位置预留标准配合公差，可与泵体上的密封环形成小间隙配合，有效减少叶轮出口高压流体向入口低压侧的回流泄漏；叶轮整体做动平衡适配设计，外缘轮廓与叶片分布均满足对称度要求，可适配常规转速下的平稳运行需求，安装时可直接匹配对应型号离心泵的泵腔内部空间，无需额外修改泵体结构即可完成装配。
