手动滚轮式管材型材冷弯弯管设备

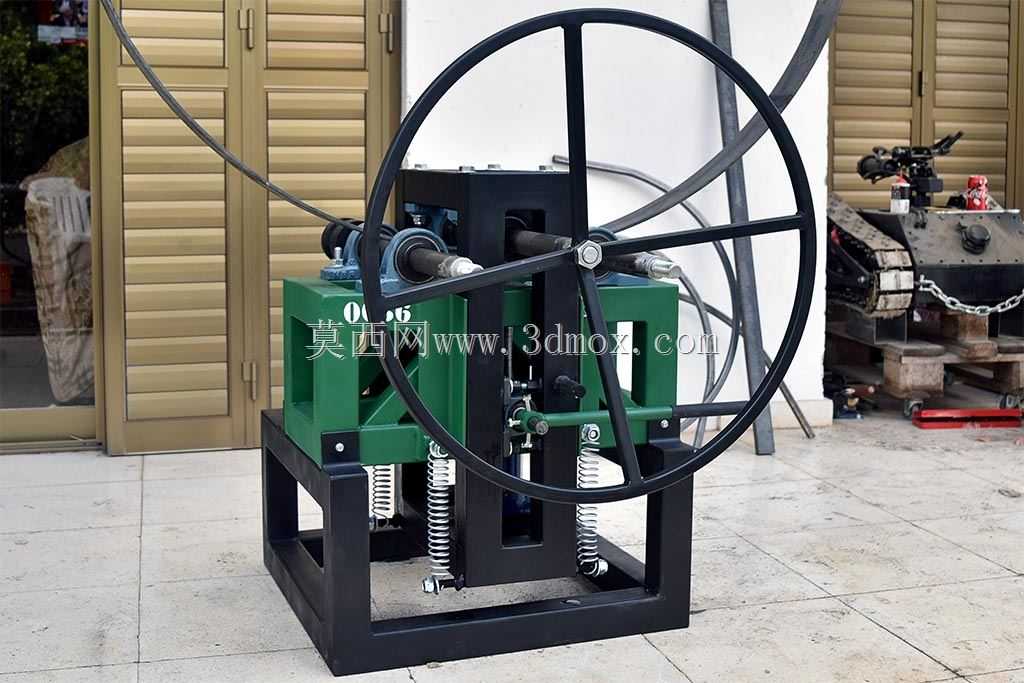

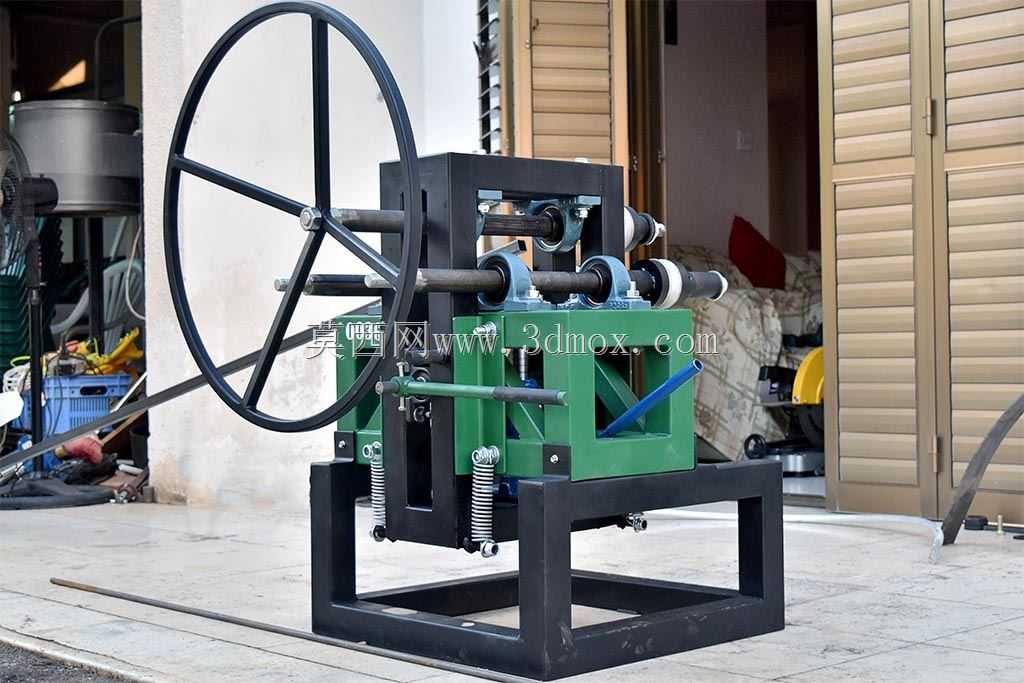

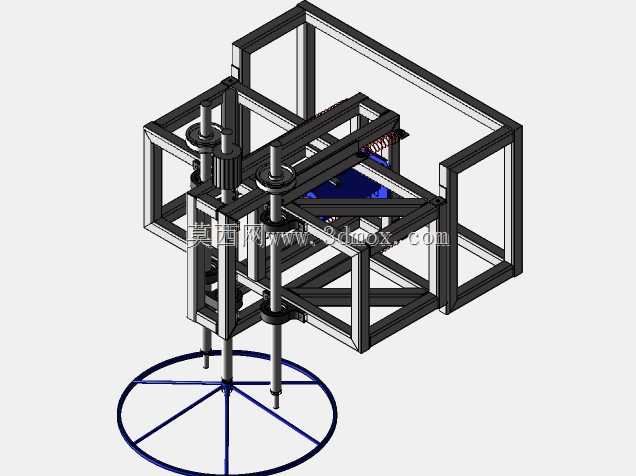

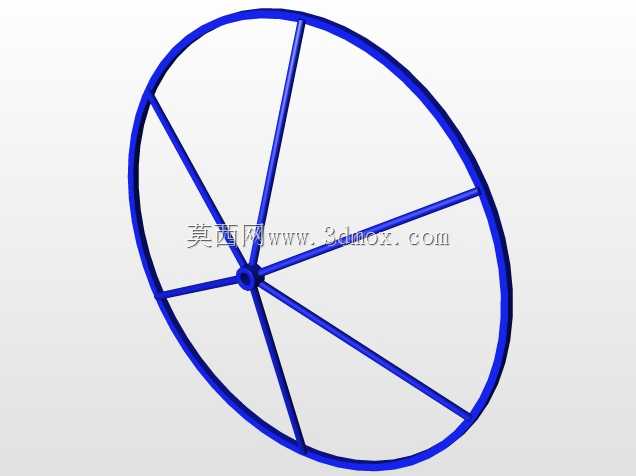

这款手动弯管设备主要面向小型五金加工门店、户外管道施工场景、小型金属制品作坊的日常型材弯曲作业需求，可适配圆管、方管、扁钢等多种常见型材的冷弯加工，无需额外加热工序，依靠机械结构挤压力完成型材弧度成型，尤其适合小批量定制化弯管作业，避免大型电动弯管设备移动不便、小工件加工成本过高的问题。设备采用立式框架结构设计，底部为方管焊接成型的矩形支撑底座，整体重心偏低，作业时可通过底部螺栓孔固定在工作台或地面，避免手动施力时设备晃动偏移，安装时需预留侧边手轮转动空间与前后侧型材进料出料的延伸长度，适配常规长度管材的连续弯曲作业。设备核心弯曲机构采用三滚轮对称布局，两个下滚轮为从动支撑轮，上滚轮为可调节压下轮，通过侧边的调节手柄可控制上滚轮的下压行程，以此适配不同壁厚、不同材质型材的弯曲半径需求，滚轮表面加工有对应不同型材截面的凹槽，避免弯曲过程中型材出现表面划伤、截面变形凹陷的问题。驱动端采用大直径手摇轮结构，轮圈做了防滑处理，通过齿轮传动副带动滚轮转动，大轮径设计可降低手动操作时的施力强度，单人即可完成常规壁厚管材的弯曲送进作业，传动部位加装了复位弹簧结构，可在调节压下量时自动补偿间隙，保证滚轮与型材表面始终贴合，避免空程打滑。设备的机架主体采用钢板焊接与型材拼接组合结构，受力部位做了加厚处理，可承受弯曲过程中的径向挤压力，长期使用不易出现结构变形，各转动轴部位加装了滑动轴承，转动阻力小且耐磨性能优异，日常维护仅需定期在转动部位加注润滑脂即可，无需复杂的保养工序。在实际作业中，操作人员可根据所需弯曲半径提前调整上滚轮压下量，将型材从设备一侧送入滚轮间隙，匀速转动手轮带动型材进给，即可连续完成大弧度弯管作业，也可通过定点压下的方式完成小角度折弯，适配护栏加工、大棚骨架搭建、小型金属家具制作、非标管道布设等多种场景的加工需求，相比电动弯管设备无需接电，可在无供电的户外作业场景直接使用，设备整体结构紧凑，转运移动方便，适合流动施工、小作坊多场景切换的使用需求。
