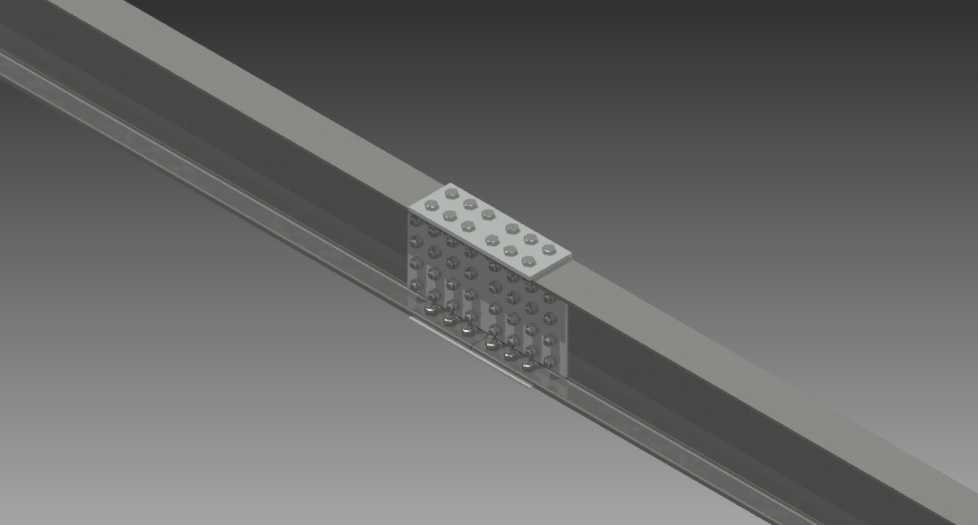

I300型材延伸段英制螺钉连接结构

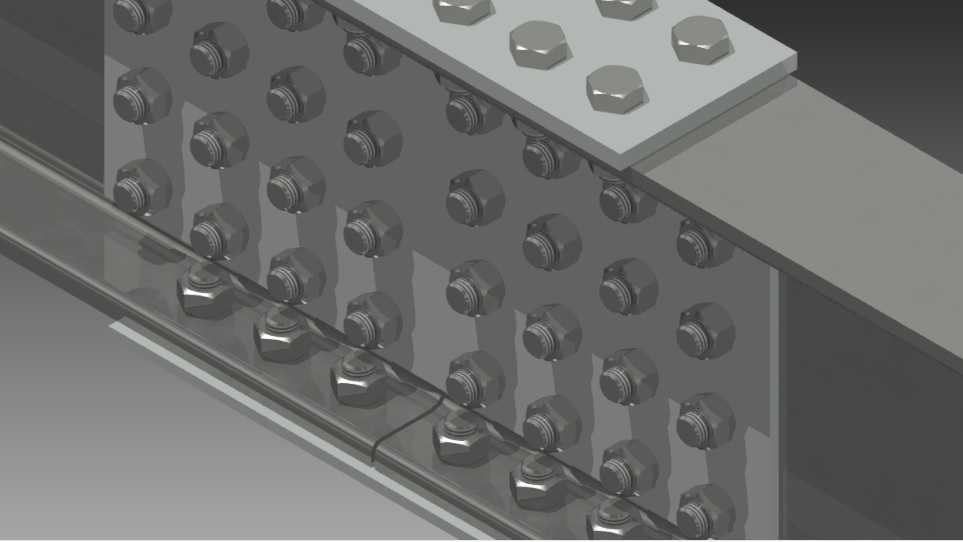

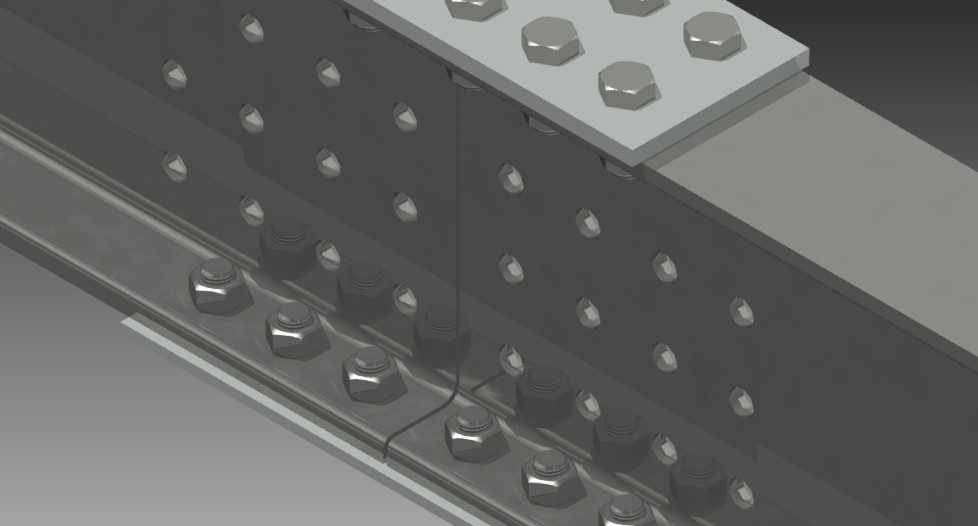

该结构针对I300规格工业型材的延伸拼接场景设计，采用英制规格螺钉完成多段型材的刚性连接，常见于重载工业支撑框架、大型设备基座、长跨度输送线支撑梁的现场拼接作业中，可在不使用焊接工艺的前提下，实现型材段之间的可靠传力，适配车间内模块化组装、后期改造扩容的作业需求，避免现场焊接带来的型材变形、防腐层破坏等问题。设计过程中首先核算I300型材的翼缘、腹板厚度参数，匹配对应英制螺钉的公称直径与有效旋合长度，确保螺钉在受剪、受拉复合载荷下的应力处于材料许用范围内，螺钉排布采用多排等距阵列布局，相邻螺钉的间距、边距均符合钢结构连接的设计规范，避免型材局部应力集中导致的连接失效。连接副搭配对应规格的六角头螺钉，螺钉头部贴合型材表面的压紧区域设置了足够的支撑面，防止拧紧过程中螺钉头部压溃型材表面，拼接板覆盖在型材拼接缝的两侧，通过两侧对称排布的螺钉将两段型材的翼缘牢牢夹紧，拼接板的厚度根据整体载荷计算确定，保证拼接位置的抗弯、抗剪性能不低于型材本身的截面性能。安装边界上，该连接结构预留了足够的扳手操作空间，所有螺钉的安装位置均可采用标准套筒工具完成拧紧作业，无需特殊定制工装，适配现场快速装配的作业节奏；结构整体外形与I300型材的外轮廓保持齐平，不会额外占用型材周边的安装空间，方便后续在型材上安装导轨、支架、输送面板等附属配件。从受力角度看，该连接结构可将单段型材承受的竖向载荷、水平侧向载荷均匀传递到相邻型材段上，多排螺钉的排布方式可分散单个螺钉承受的载荷，即使个别螺钉出现松动，剩余连接副仍可维持结构的整体稳定性，适用于存在一定振动载荷的工业作业场景。设计时还考虑了型材拼接后的直线度保证，拼接板与型材贴合面的形位公差控制在合理范围内，装配后可避免两段型材出现错位、弯折，保证长跨度型材整体的安装精度，满足后续设备安装的平面度、直线度要求。
