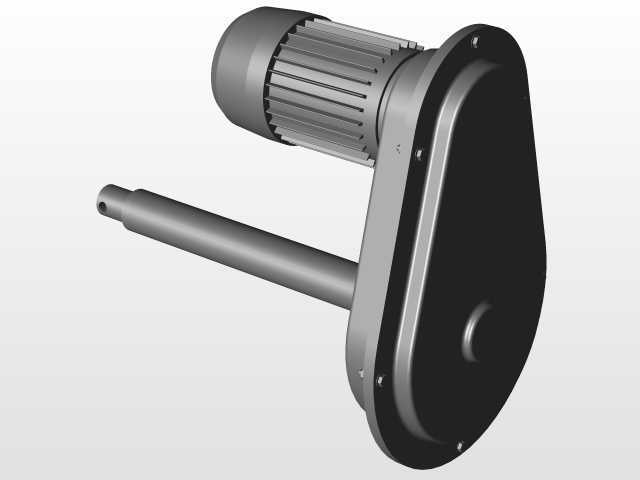

电机驱动式机电线性变换传动结构

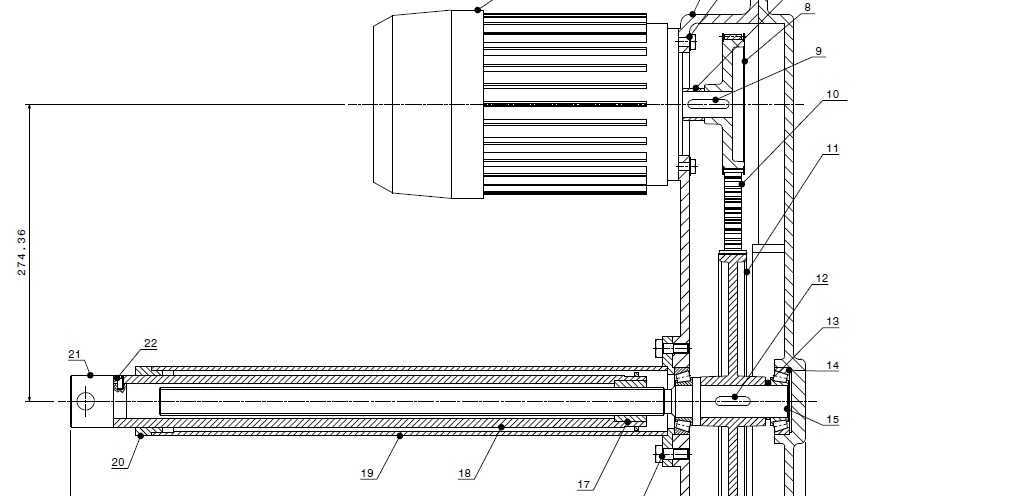

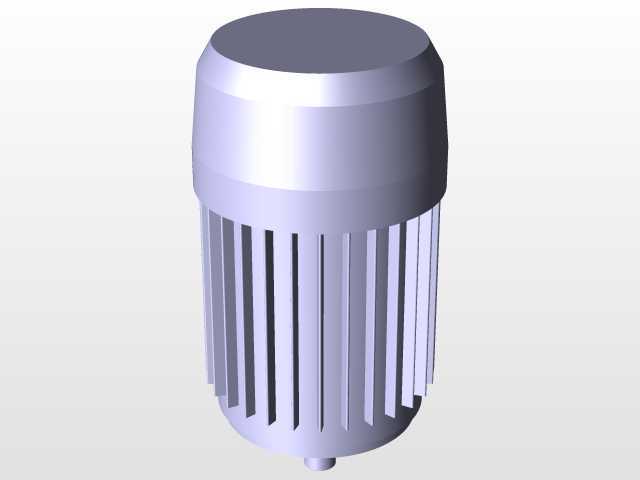

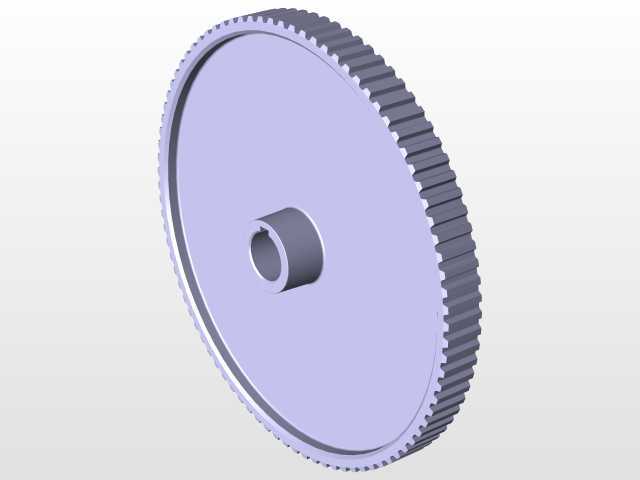

　　在自动化产线的工位进给、工装夹具的夹紧行程调节、专用设备的直线推料动作场景里，这类线性变换结构是替代气缸、液压缸实现精准电控直线动作的核心部件，尤其适合对行程位置控制精度有要求、不便于布设液压气源管路的中小型设备工位。从结构剖面能看到，动力输入端直接与驱动电机输出轴对接，省去了额外的联轴器转接结构，电机端盖与变换机构的壳体通过止口定位配合，螺栓组沿法兰圆周均布锁紧，能保证电机轴与内部传动副的同轴度，避免长期运行出现偏磨导致的传动卡滞。内部传动路径上，电机输出的旋转动力通过齿轮副传递到丝杠传动组件，将旋转运动转换为推杆的直线往复动作，齿轮副的传动比匹配常规中小型伺服或异步电机的额定转速区间，能让推杆输出的直线速度覆盖0.

　　5mm/s到50mm/s的常用工况范围，适配不同节拍的生产动作需求。设计过程中，壳体的安装法兰预留了标准螺栓过孔，可直接固定在设备的安装立板或型材架上，推杆的伸出端设计有标准外螺纹连接段，方便配套不同结构的推头、夹爪等执行末端，不需要额外加工转接件就能完成末端执行件的装配。整个结构的外形轮廓在径向方向以电机外径为最大边界，轴向总长度根据有效行程做匹配设计，常规100mm有效行程的版本轴向总长度控制在320mm以内，不会占用过多设备内部的安装空间，在排布设备内部结构时，只需要预留出推杆伸出的行程空间、以及壳体侧面的螺栓拆装操作空间即可，不需要额外预留过大的检修空位。内部的丝杠副采用封闭式润滑结构，

　　壳体对应齿轮和丝杠的位置预留了润滑脂注油孔，日常维护时不需要完全拆解壳体，就能完成传动副的润滑保养，降低设备运维的工作量。推杆的导向段采用铜套与直线轴承复合导向的结构，既能承受径向方向的偏载力，避免推杆受侧向力出现弯曲变形，又能保证直线动作的顺畅度，不会出现低速爬行的问题。在受力设计上，整个结构按照DIN标准做力学校核，从齿轮的齿面接触强度、齿根弯曲强度，到丝杠的压杆稳定性、推杆的抗弯强度，都匹配额定输出推力做冗余设计，常规版本额定输出推力能达到1200N，能满足大部分中小型工位的推压、夹紧、顶升动作需求，不会出现长期满载运行导致的结构变形或传动失效。在实际选型适配时，可根据设备需要的有效行程、输出推力、动作速度，调整齿轮传动比、

　　丝杠导程以及电机的功率参数，不需要大幅改动壳体的主体安装尺寸，就能衍生出不同参数的版本，适配不同设备的安装需求，减少系列化设计的重复建模工作量。结构上所有的密封位置都采用O型圈做静密封，推杆伸出端采用防尘圈加密封圈的组合密封结构，能阻挡车间环境里的粉尘、切削液进入壳体内部，适配机加工车间、装配产线等多粉尘、有少量切削液飞溅的工业场景，延长内部传动件的使用寿命。
