老虎射流脉动喷射发动机结构三维模型

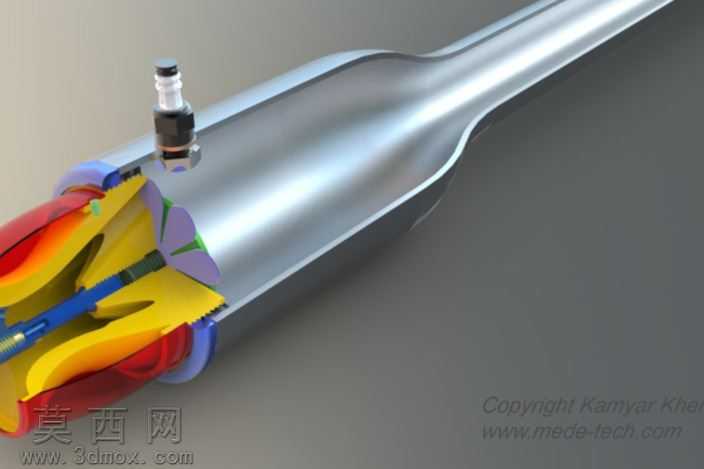

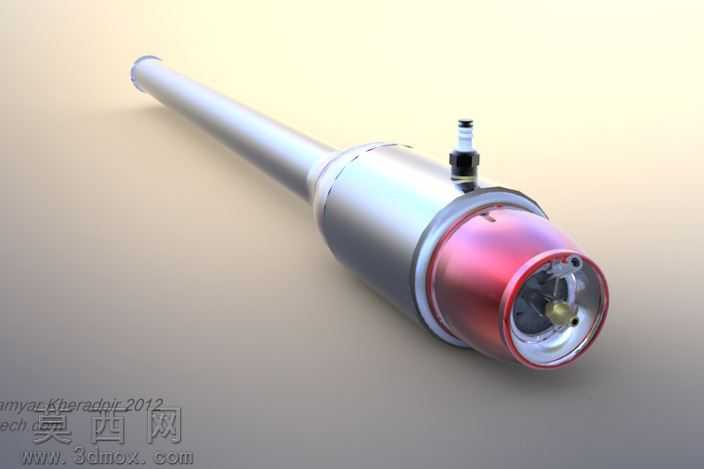

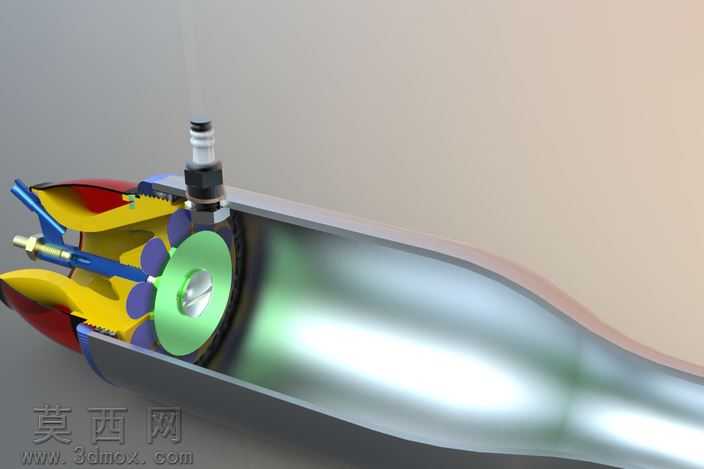

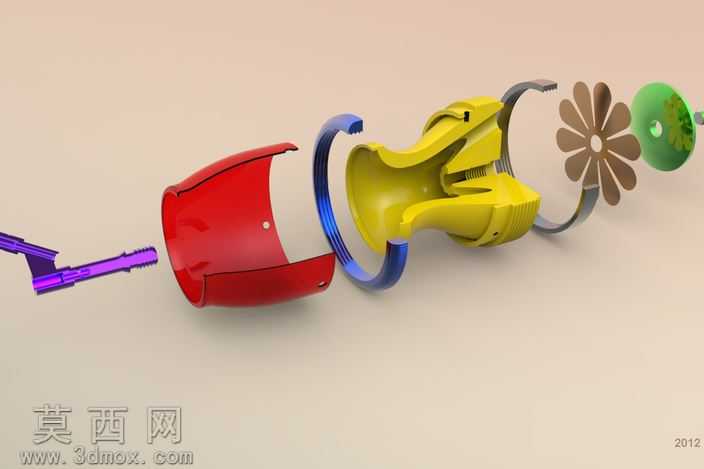

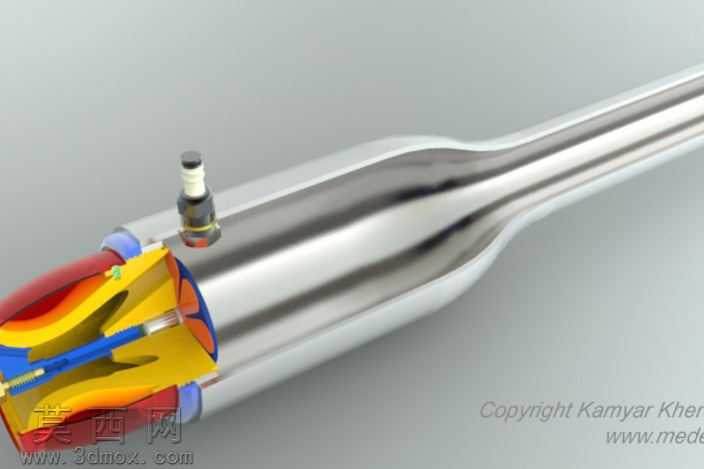

本模型为老虎射流脉动喷射装置的全参数化三维建模成果，建模过程严格遵循早期脉动喷气发动机的真实结构逻辑，以实物逆向测绘数据为核心依据，对进气端单向阀组、脉动燃烧室、尾喷管射流段等核心功能模块进行了1:1比例的精准还原。建模阶段采用多实体协同建模方式，先完成核心流道的曲面构建，通过曲率连续的曲面放样保证进气道、燃烧室、尾喷管的流道顺滑无突变，还原脉动喷射过程中气流谐振的物理空间基础；再对内部的单向阀瓣、燃油喷嘴、点火组件、导流叶轮等零部件进行独立实体建模，每个零件的装配间隙、配合公差均参考早期航空脉冲喷气发动机的设计规范设置，可直接用于装配干涉检查、运动仿真验证。材质渲染阶段针对不同部件的物理属性进行了差异化材质配置：燃烧室壳体采用耐高温合金材质，添加高温氧化形成的暗哑金属质感与轻微使用痕迹，还原高温工作环境下的材质特征；内部阀瓣采用弹簧钢材质，设置金属冲压成型的细微表面纹理与弹性形变的视觉表现；导流叶轮采用轻量化铝合金材质，添加切削加工的刀纹痕迹与阳极氧化的彩色镀层效果；尾喷管内壁设置高温灼烧形成的渐变热变色效果，从燃烧室端的深褐金属色逐步过渡到喷口端的亮银色金属质感，同时在喷口区域添加半透明的淡绿色高温射流特效，通过体积光渲染模拟脉动喷射时的高速气流发光效果，还原装置工作时的视觉状态。结构设计上完整复现了脉动喷射发动机的工作逻辑：进气端的单向阀组可随气流压力差自动开合，控制新鲜空气进入燃烧室的时序；燃烧室的容积、长径比严格匹配脉动喷射的谐振频率要求，保证油气混合后可在腔内形成稳定的脉动燃烧；尾喷管的收敛段角度经过参数化调整，可将燃烧产生的高压脉动气流高效转化为喷射推力，整体模型可直接用于航空推进类课程的教学演示、脉动喷射原理的仿真验证，也可作为小型航空动力装置设计的参考原型，建模过程中对早期图纸存在的尺寸误差进行了合理修正，在保留原始设计特征的基础上优化了零部件的工艺合理性，让模型既具备历史还原价值，也具备工程参考意义。
