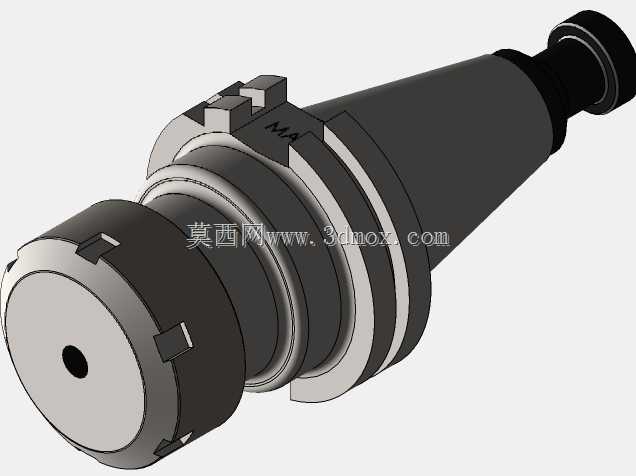

RegoFixISO40ER32数控刀柄结构设计

这款数控刀柄是面向铣削类数控加工场景打造的核心装夹部件，主要适配搭载ISO40主轴接口的立式加工中心、数控铣床等设备，承担装夹ER32规格筒夹、夹持各类直柄铣刀、钻头、铰刀等切削刀具的核心作用，是机加工环节连接机床主轴与切削刀具的关键传力部件，直接影响加工过程中的刀具跳动精度、切削稳定性与最终工件的加工质量。在实际生产场景中，这类刀柄广泛应用于模具钢精加工、铝合金结构件高速铣削、通用机械零件孔加工等工序，能够在高转速、大进给的切削工况下保持稳定的装夹力，避免刀具出现甩动、窜动甚至掉刀的问题，有效降低加工过程中的振刀纹，提升工件表面加工质量，同时延长切削刀具的使用寿命。从功能特性来看，这款刀柄采用经典的ER弹性筒夹装夹结构，配合ER32规格的筒夹可实现一定范围内不同直径直柄刀具的装夹，无需针对每款刀具配备专属刀柄，大幅降低生产现场的刀具配套成本；刀柄锥面采用ISO40标准7:24锥度设计，能够与机床主轴锥孔实现紧密贴合，保证主轴与刀柄的同轴度，减少高速旋转时的动平衡偏差；刀柄尾部配备标准拉钉结构，可配合机床主轴的拉刀机构实现可靠拉紧，保证换刀过程中机械手抓取、插拔动作的顺畅稳定，适配自动化加工生产线的频繁换刀需求。在设计思路上，这款刀柄充分平衡了刚性与动平衡性能：主体采用合金结构钢材质设计，锥柄部分做了加厚处理以传递主轴扭矩，避免大切削量加工时出现刀柄变形；靠近装夹端的螺母采用对称卡槽设计，既方便使用扳手锁紧筒夹，又能减少高速旋转时的风阻与不平衡量，适配最高万转级别的加工转速；整体外形做了顺滑过渡处理，避免应力集中导致的刀柄断裂风险，同时减少加工过程中切屑缠绕在刀柄上的概率。从安装边界与尺寸来看，这款刀柄的锥柄部分严格遵循ISO40主轴的标准尺寸，安装时只需将锥面、主轴内孔擦拭干净后推入主轴，即可通过拉钉完成拉紧定位，无需额外调整；刀柄伸出主轴端面的长度为70毫米，这个长度既能够避开工件夹具的干涉区域，满足常规深度的型腔、孔系加工需求，又不会因为悬伸过长导致刚性下降，在加工深腔部位时也可配合加长杆使用，兼顾了加工可达性与装夹刚性。日常使用中，这类刀柄只需定期清洁锥面、检查筒夹与螺母的磨损情况，即可长期保持稳定的装夹精度，是数控加工车间不可或缺的通用机床附件。
