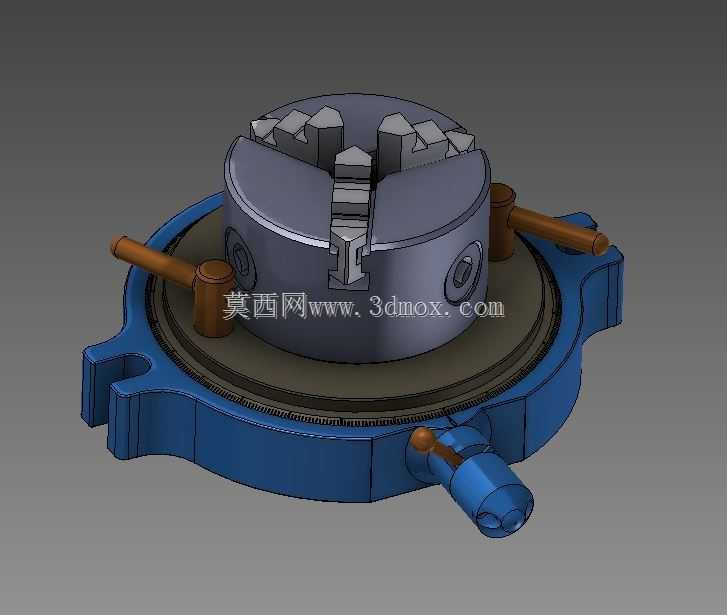

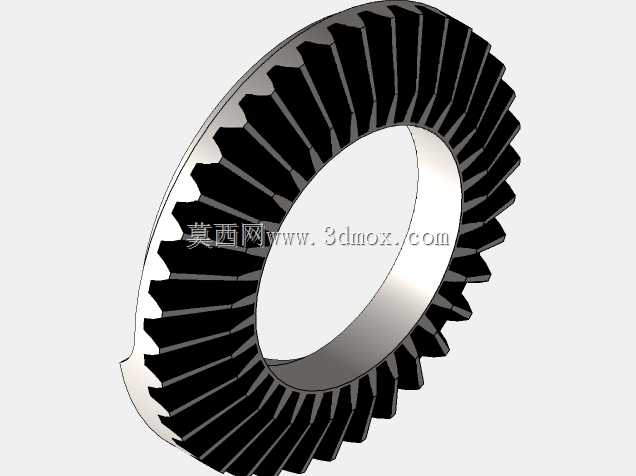

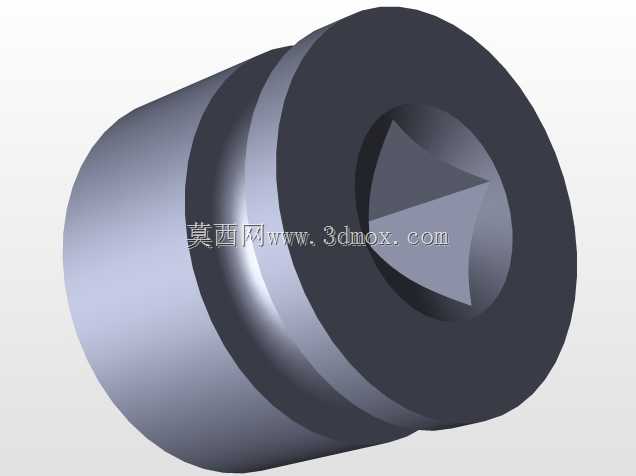

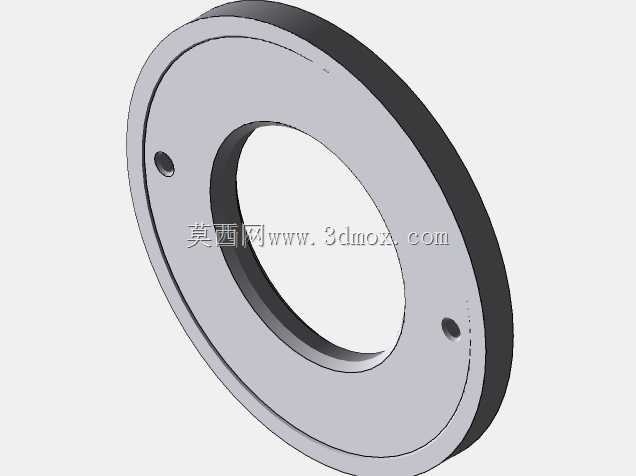

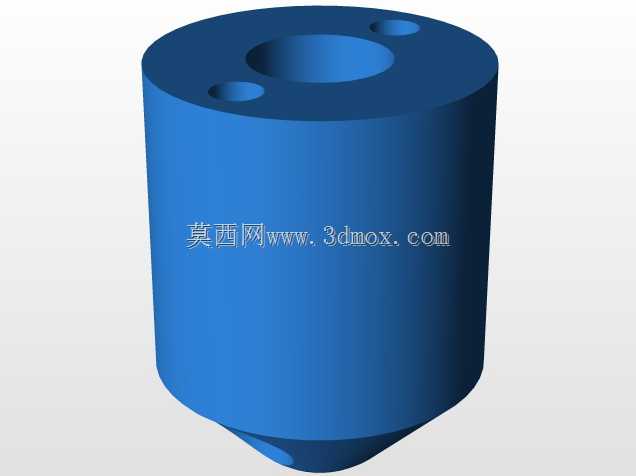

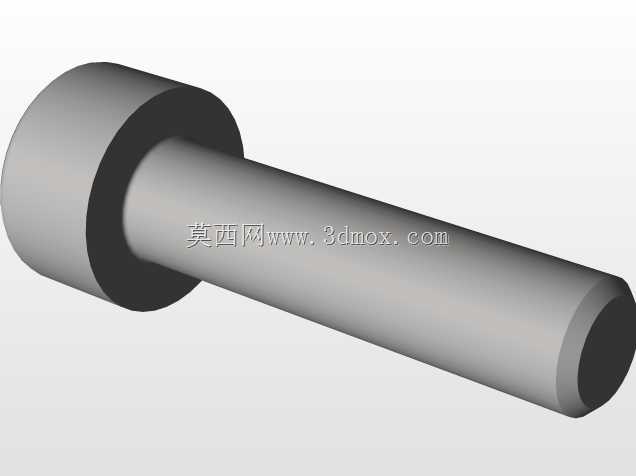

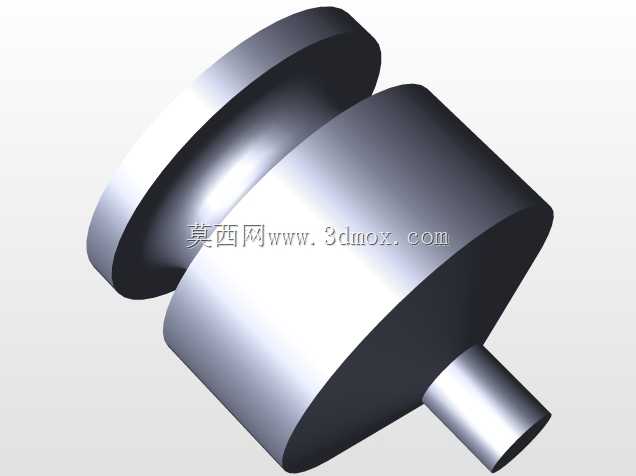

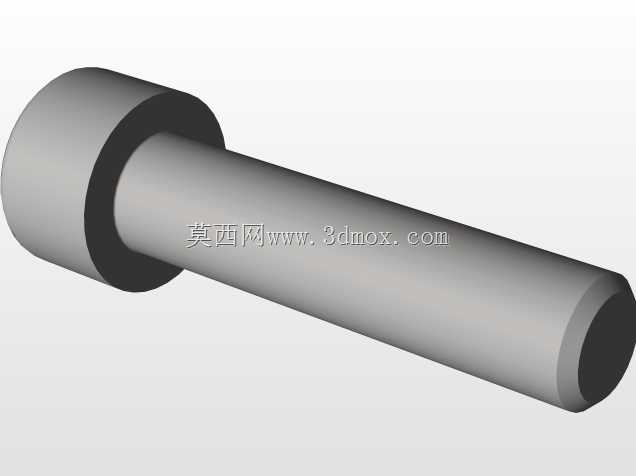

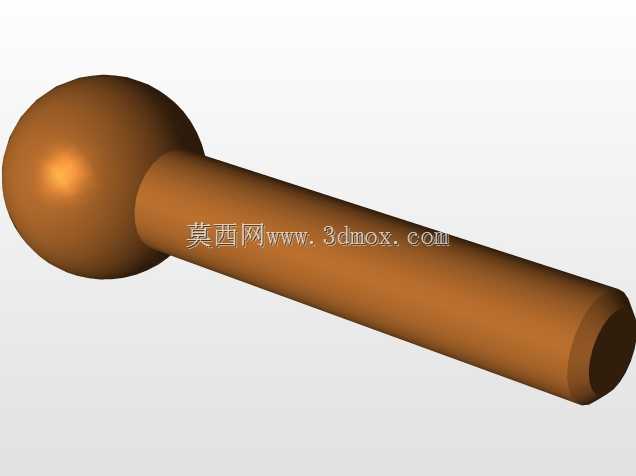

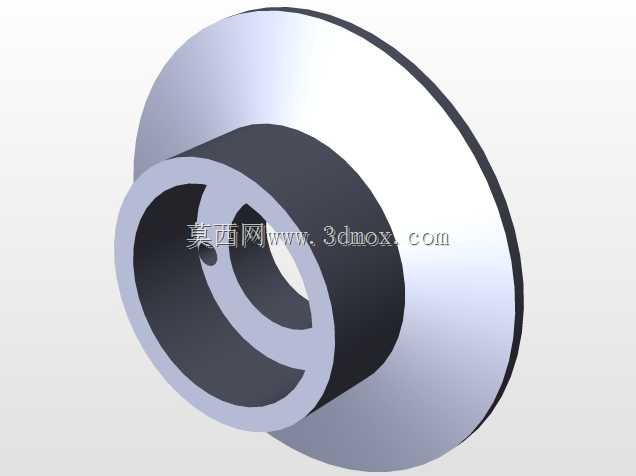

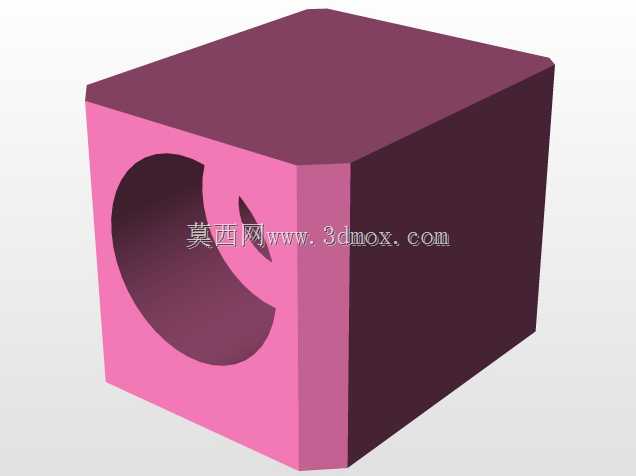

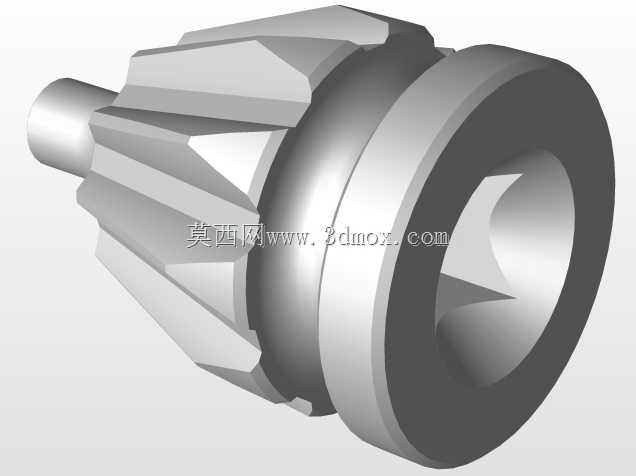

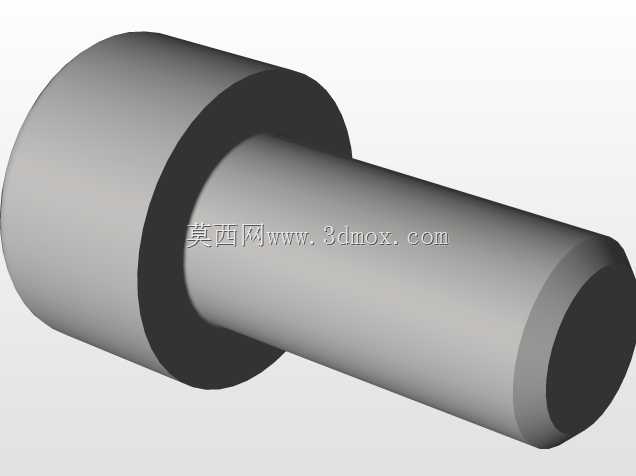

80毫米规格24等分直装三爪卡盘结构

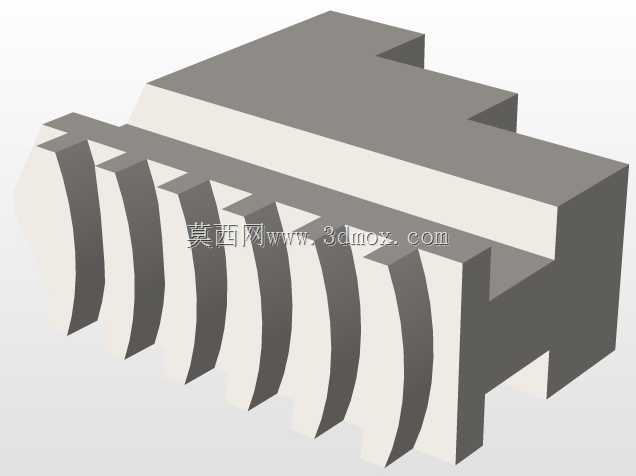

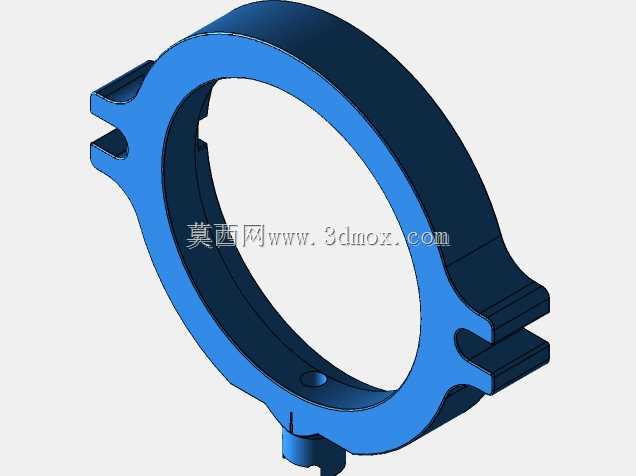

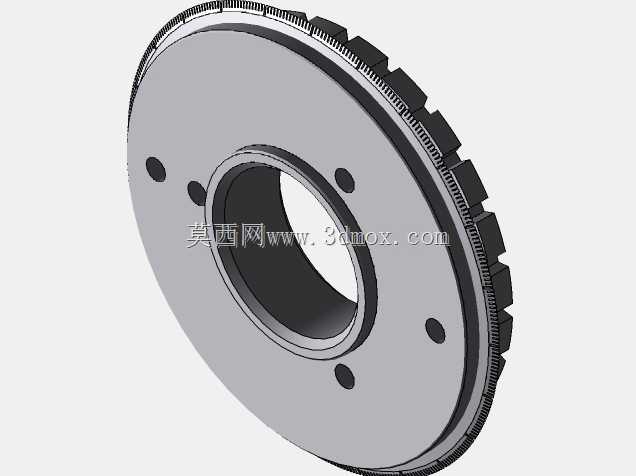

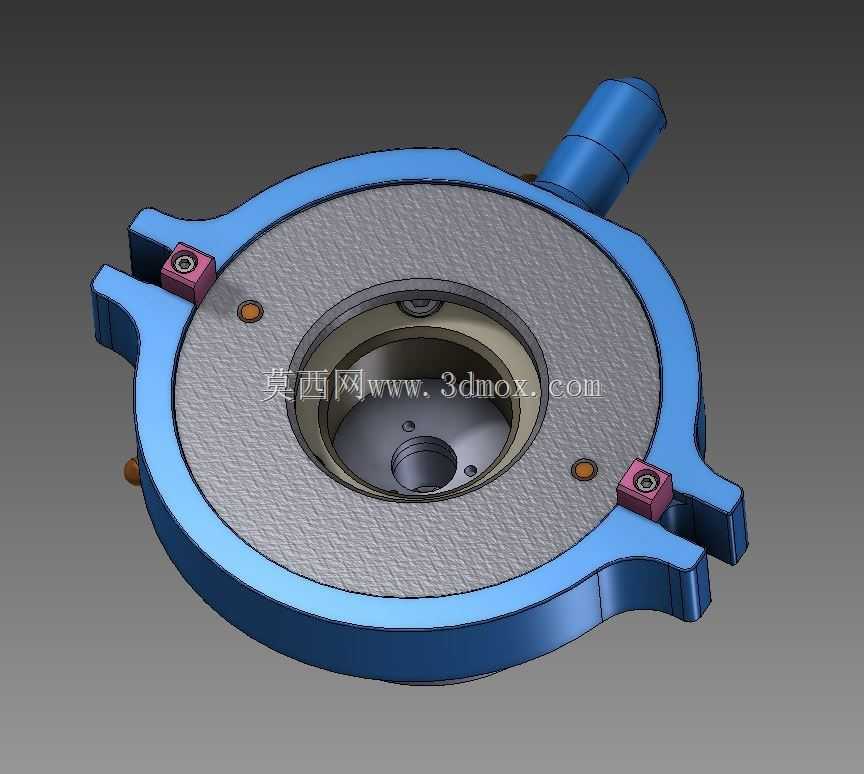

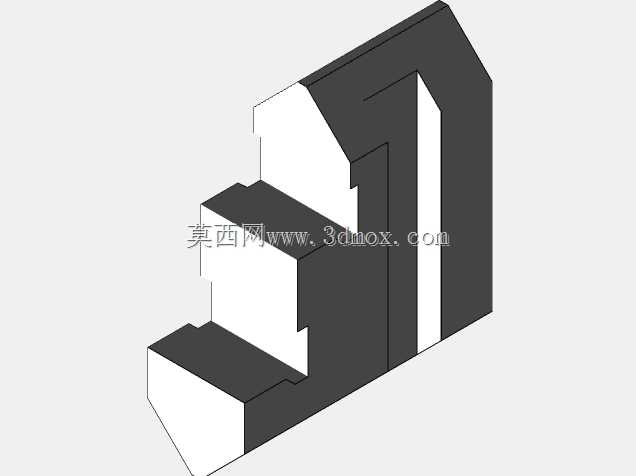

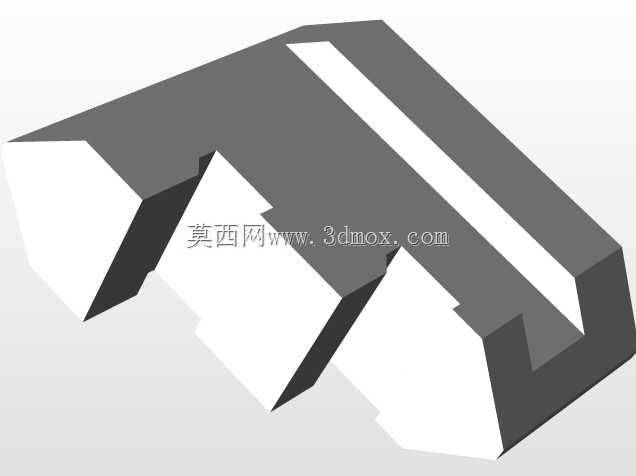

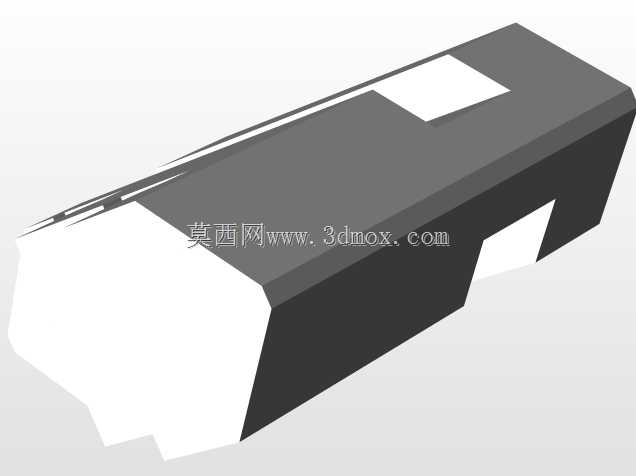

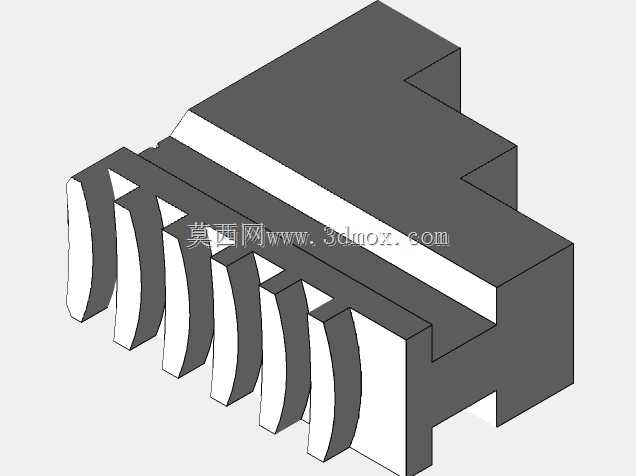

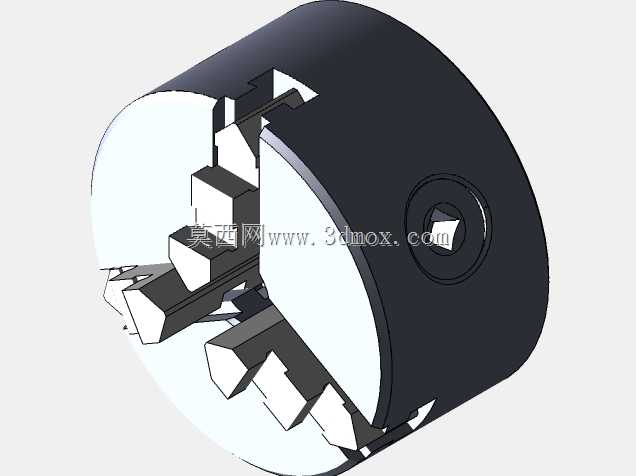

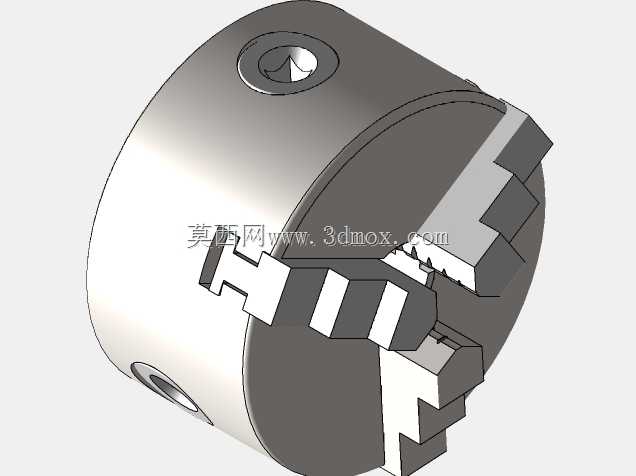

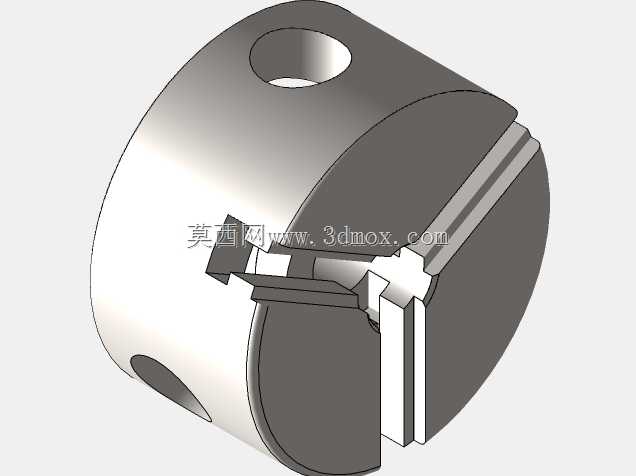

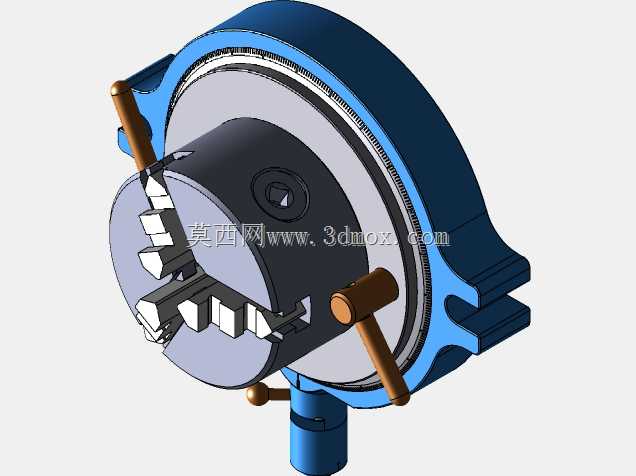

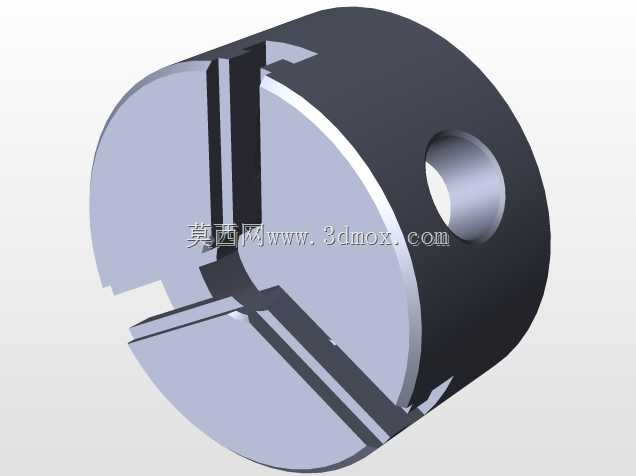

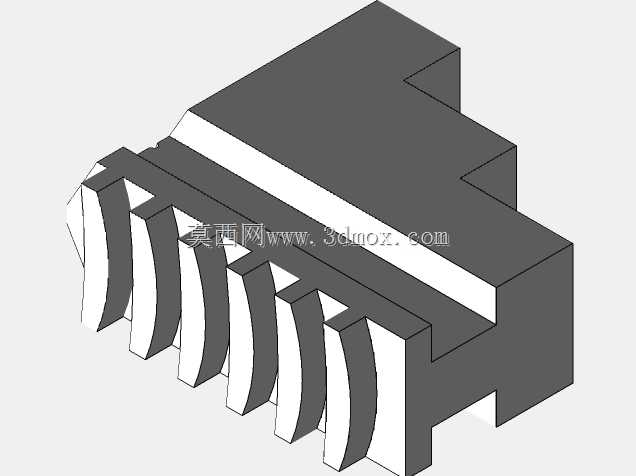

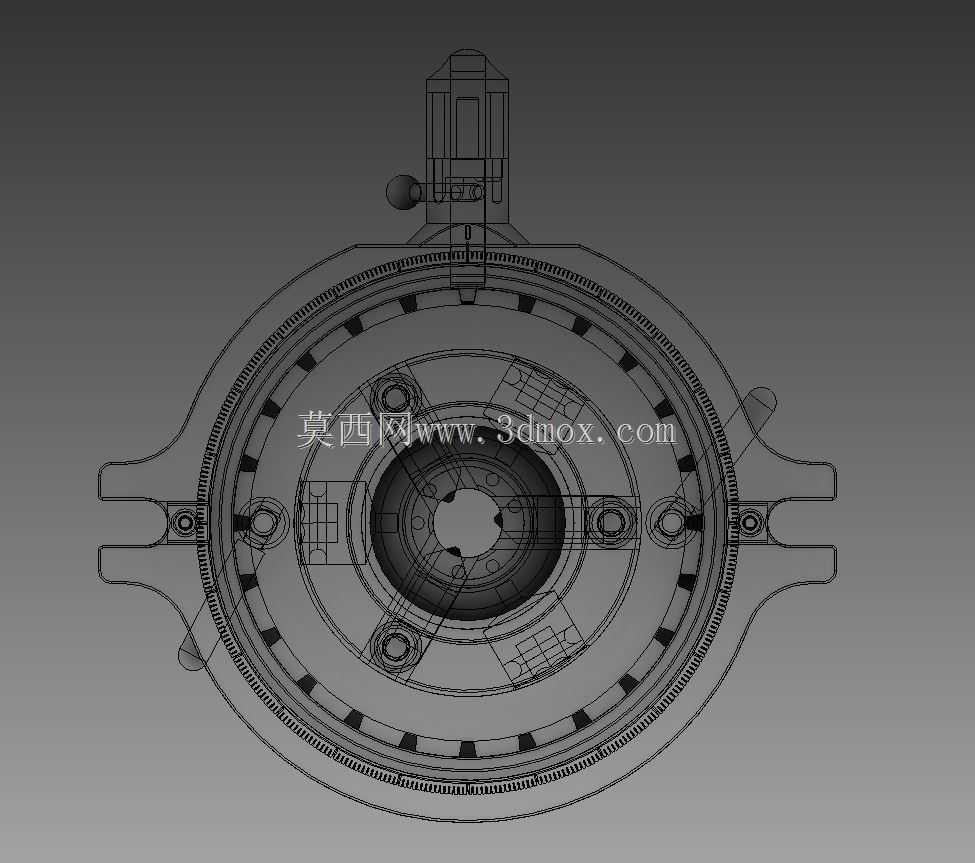

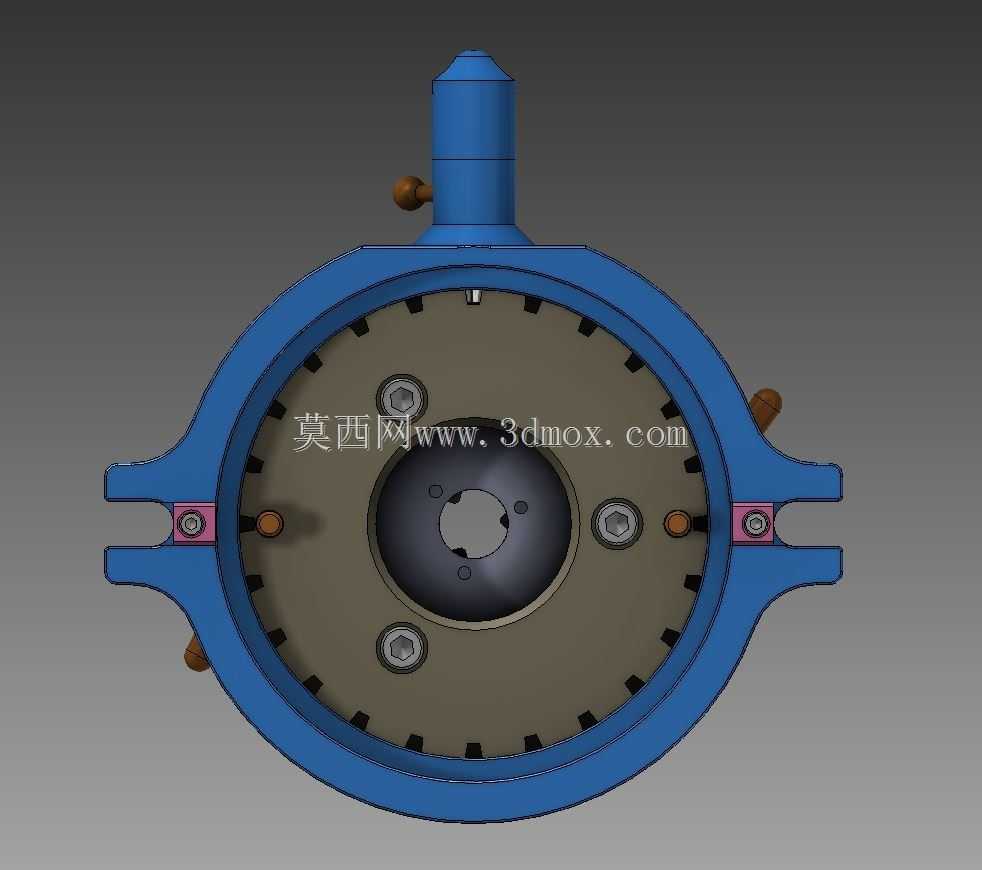

这款80毫米规格的直装式24等分三爪卡盘，是面向小型精密加工场景打造的核心装夹部件，广泛适配台式车床、小型回转工作台、精密磨床以及专用分度加工工位，承担圆形、正多边形类工件的定心装夹与等分分度作业，在小尺寸五金零件加工、仪表元件制造、小型工装调试等场景中，能够兼顾装夹效率与分度精度，满足小批量多工序的加工装夹需求。从实际用途来看，该卡盘摒弃了传统转接法兰的安装形式，采用直接贴合安装面的结构设计，能够有效降低装夹系统的整体高度，减少转接环节带来的同轴度误差，同时配套的24等分直接分度结构，无需额外搭配分度盘即可完成15度整数倍的角度分度作业，可快速完成等分槽、等分孔、多面棱体类零件的装夹定位，大幅缩减小型零件分度加工的辅助准备时间。在功能特性层面，卡盘的三爪采用同步定心结构，扳动卡盘扳手即可驱动三个卡爪沿径向同步进退，能够自动完成工件的中心找正，对于规则回转类工件无需反复打表调整即可实现可靠装夹；卡爪采用阶梯式夹持面设计，既可以夹持外圆面完成外部装夹，也可以撑开内孔完成内涨式装夹，适配不同装夹需求的工件；底座集成的回转锁紧机构，在完成分度调整后可通过侧方扳手快速锁紧回转盘，避免加工过程中出现角度偏移，保障加工过程的稳定性。设计思路上，这款卡盘围绕小型加工场景的紧凑化需求展开，整体结构在保证装夹刚性的前提下尽可能压缩外形尺寸，卡盘本体直径80毫米，整体安装边界适配小型设备的工作台安装孔位，底部带定位止口能够与设备主轴或工作台的定位面精准配合，保证卡盘回转中心与设备主轴的同轴度；操作手柄的布局充分考虑人工操作的便利性，卡盘扳手与分度锁紧扳手的操作位置互不干涉，操作人员无需大幅度调整姿态即可完成装夹、分度、锁紧的全流程操作，降低长时间操作的疲劳感。从安装适配性来看，卡盘底座的安装耳采用开式槽结构，能够适配一定范围内的安装孔距偏差，降低配套设备的加工精度要求，同时底座与卡盘本体之间采用高精度止推轴承配合，既保证回转过程的顺畅度，也能够承受加工过程中的轴向与径向切削力，避免卡盘出现晃动或卡滞问题，适配轻载铣削、磨削、车削等多种加工工况的装夹需求。
