福特GT直列四缸发动机缸体三维设计

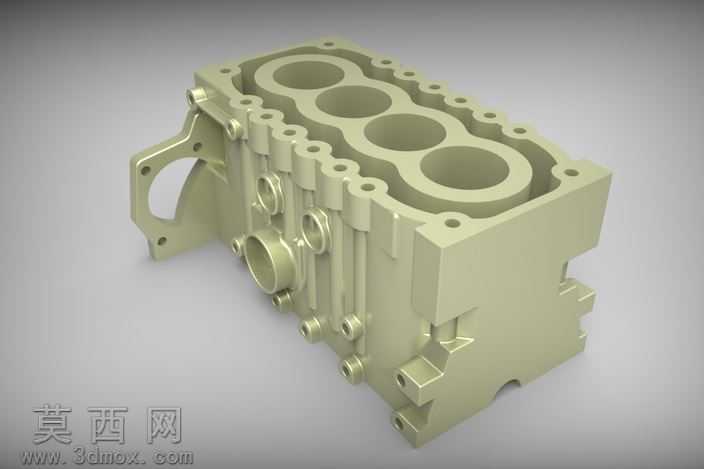

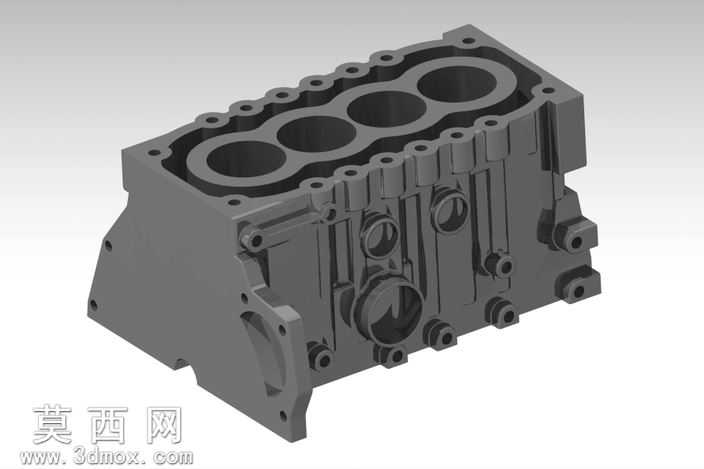

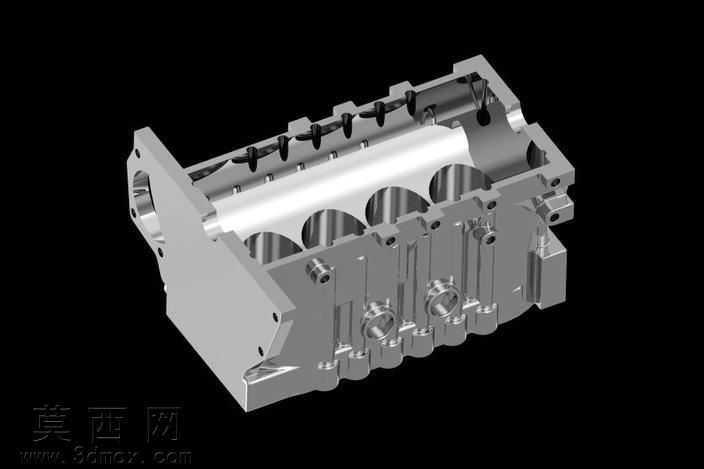

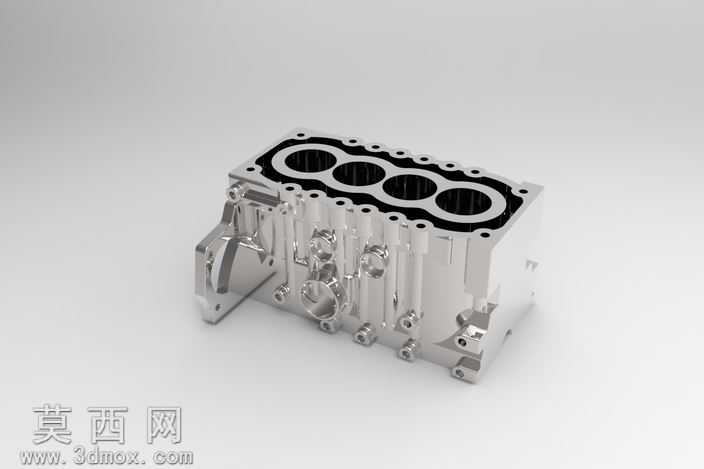

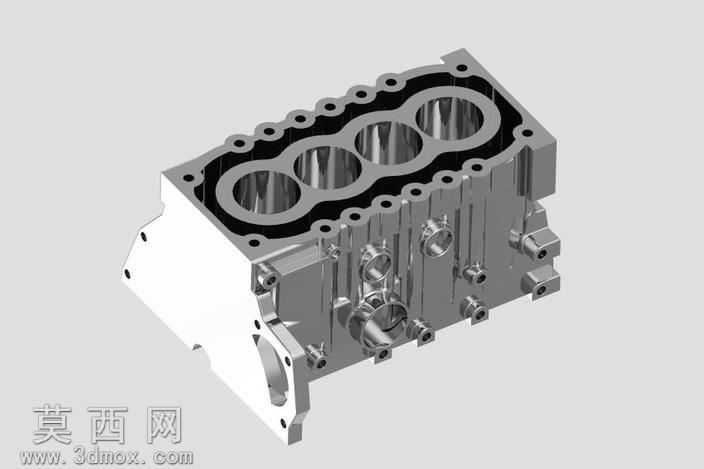

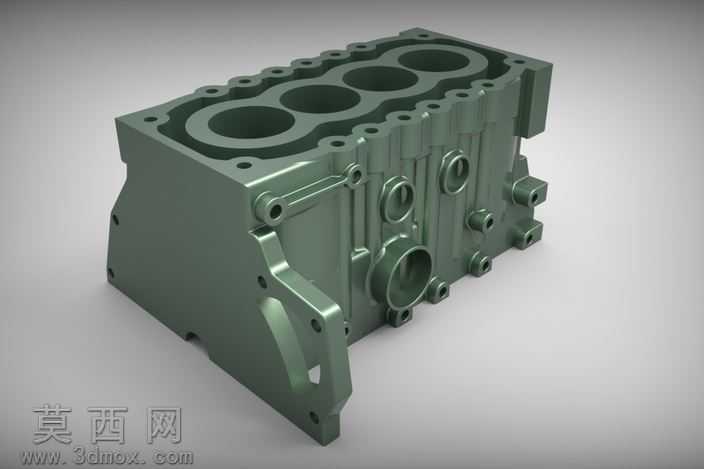

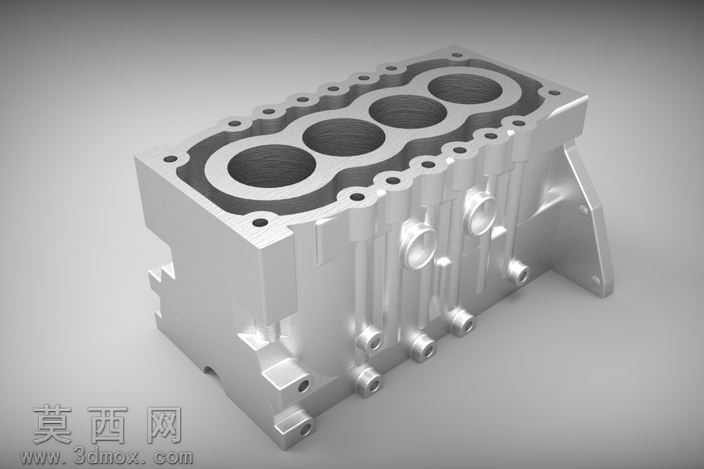

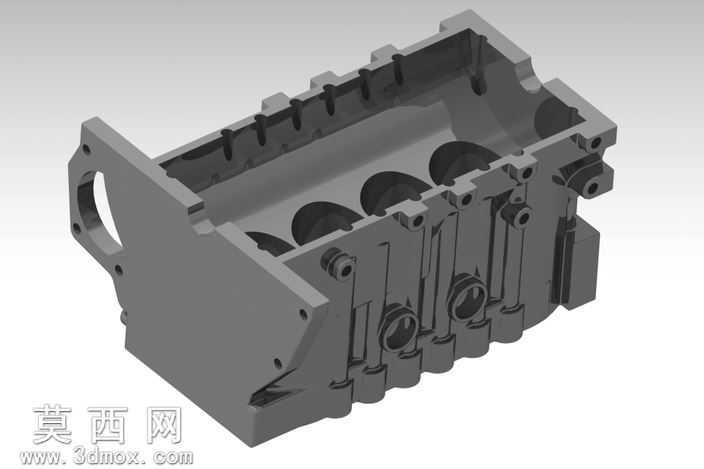

本作品为福特GT车型配套的直列四缸发动机缸体三维建模成果，建模过程依托CATIA软件完成，整体采用自顶向下的设计思路，先梳理发动机缸体的核心功能分区，再逐步细化各部位的结构细节。建模初期先搭建缸体的整体轮廓基准，以直列四缸的缸孔排布为核心定位基准，确定四个缸孔的中心距、缸孔内径的基础尺寸，保证缸孔排布符合直列四缸发动机的点火顺序与做功间隔要求，缸孔周边的螺栓孔位按照缸盖安装的密封要求进行均匀排布，每个螺栓孔的沉台深度、螺纹深度都参考量产发动机的装配标准进行设定，确保后续虚拟装配时缸盖与缸体的贴合面能够实现均匀压紧，满足燃烧室的密封需求。缸体的侧壁结构设计兼顾了刚性与轻量化需求，在主受力部位加厚壁厚，在非受力区域设置合理的减重凹槽，同时预留了机油道、冷却水道的穿行空间，水道走向围绕缸孔外壁呈环绕式布局，能够保证发动机工作时各缸筒得到均匀冷却，避免出现局部过热导致的缸体变形问题。建模过程中对缸体前端的附件安装面进行了详细还原，包括水泵安装位、机油泵安装位、正时机构罩盖的连接法兰，每个安装面的定位销孔、连接螺栓孔都按照实际装配关系进行精准定位，确保后续装配相关附件时不会出现干涉问题。缸体后端的飞轮壳连接面、曲轴后油封安装位也做了精细化处理，曲轴主轴承座的位置与缸体主体采用一体化建模，轴承座的半圆孔尺寸与曲轴主轴径匹配，轴承盖的安装螺栓孔深度、定位结构都做了还原，保证曲轴运转时的支撑刚性。渲染阶段采用金属铸铁材质赋予缸体模型，调整材质的粗糙度、反光度参数还原铸铁缸体的哑光金属质感，对缸体的安装结合面做了轻微的铣削纹理处理，还原机加工后的表面质感，通过多角度布光展现缸体外部的加强筋、凸台、孔洞等结构细节，让模型的结构层次清晰可辨。整个建模过程反复核对各部位的装配间隙，剔除了初始设计中存在的壁厚不均、孔位错位等问题，最终完成的缸体模型完整还原了直列四缸发动机缸体的核心结构特征，可用于发动机结构教学、装配模拟、改装方案验证等场景。
