卧式斯特林动力装置结构设计

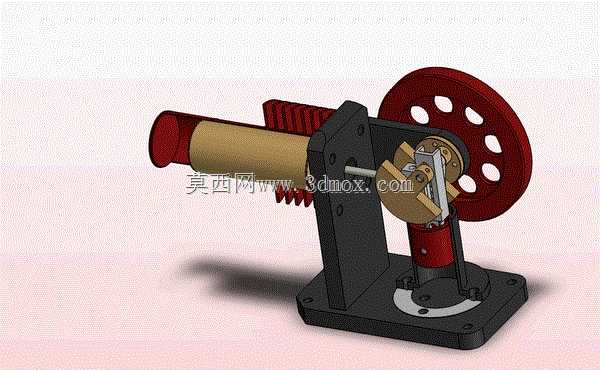

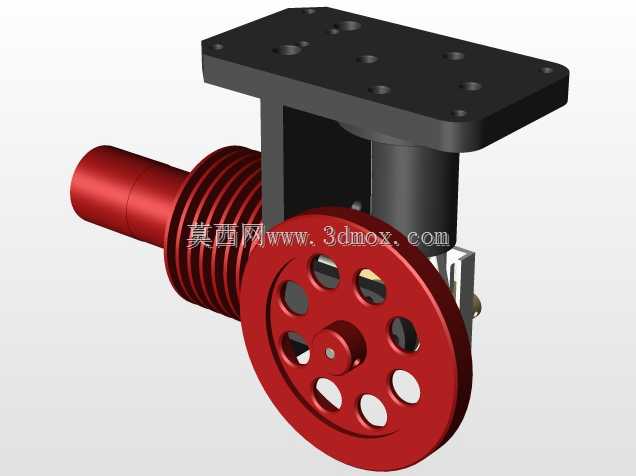

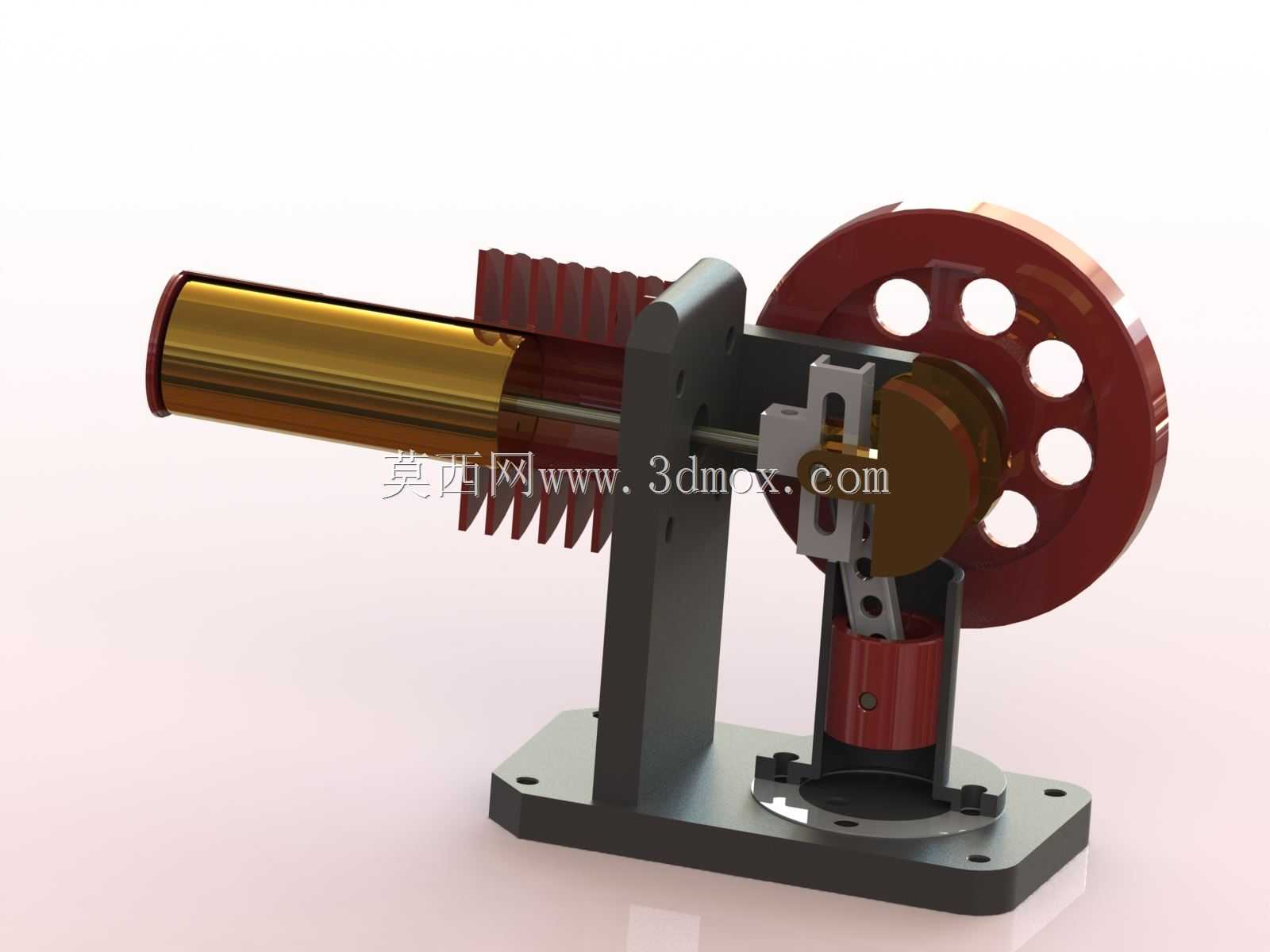

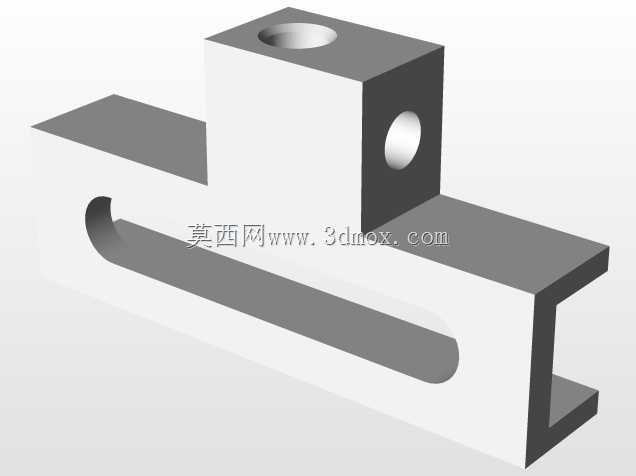

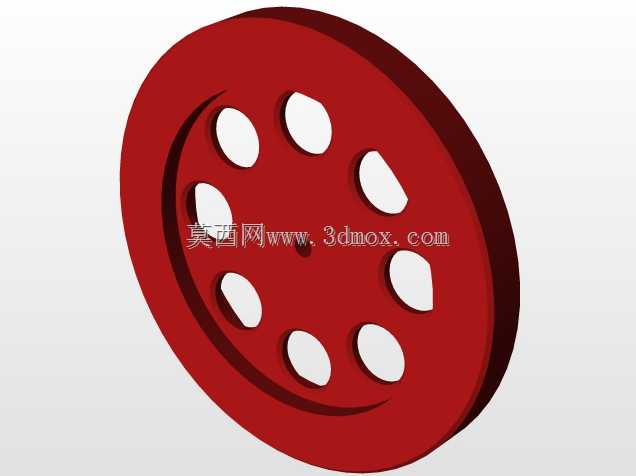

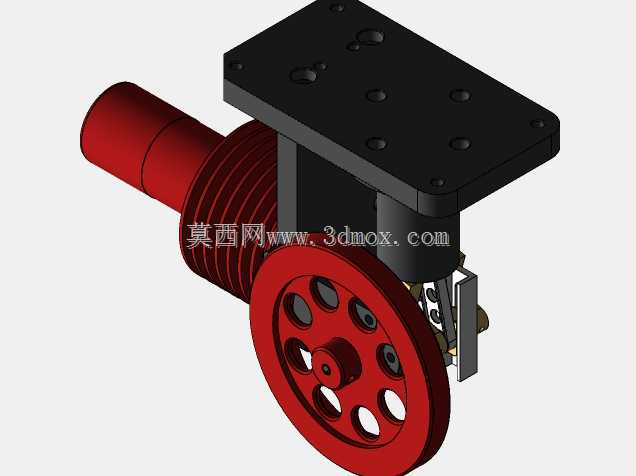

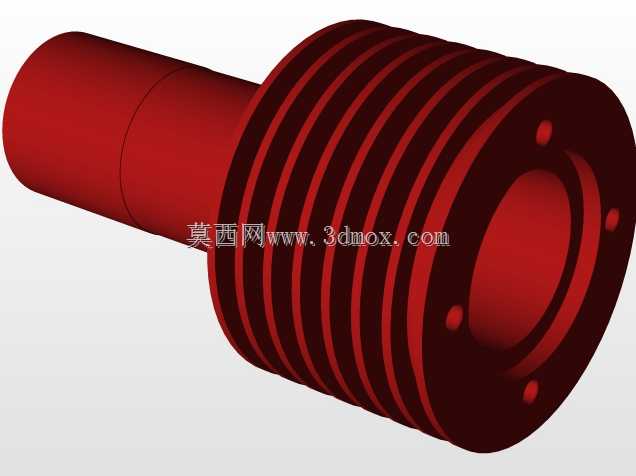

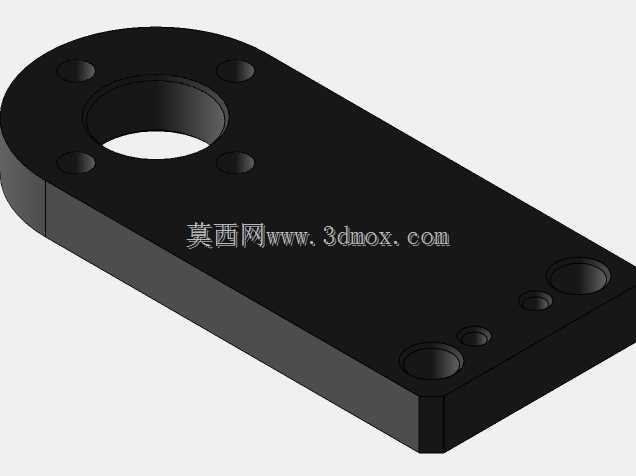

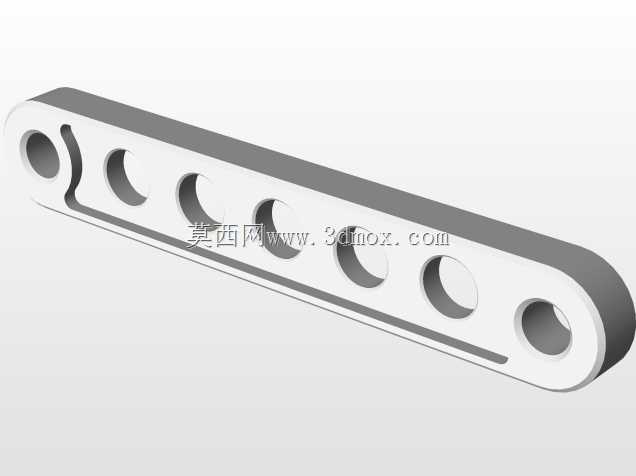

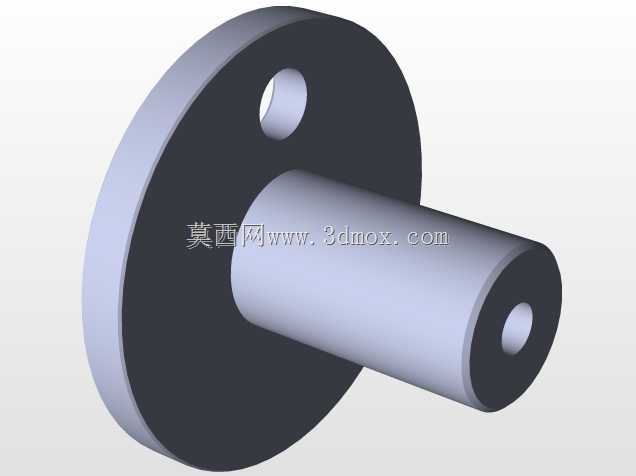

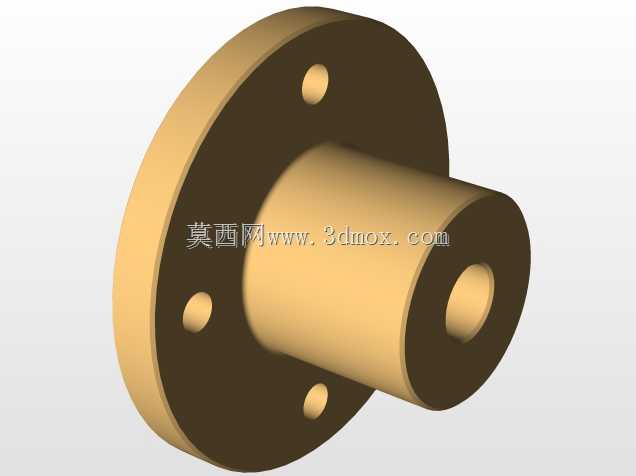

这款卧式斯特林动力装置，是基于闭式循环回热式热力转换原理设计的小型动力输出结构，常应用于科教演示场景、小型余热回收利用场景以及趣味动力模型搭建领域，能够将外部热源的热能通过工质的周期性膨胀压缩转换为旋转机械能输出，无需内置燃烧过程，可适配多种外部热源形式，在低品位热能利用、科普教学展示中有着独特的应用价值。从实际用途来看，该装置既可以作为热力学教学的具象演示载体，直观展示斯特林循环的工作过程，帮助学习者理解外燃式动力设备的运行逻辑，也可作为小型低功率动力源，适配微型发电模组、小型驱动负载等场景，在余热余能回收的小型试验场景中，也可作为核心能量转换单元完成热能到机械能的转换测试。在功能特性上，该装置采用卧式布局结构，动力气缸沿水平方向布置，配合带减重孔的大直径飞轮结构，能够有效储存运转过程中的转动惯量，保障曲轴连杆机构运转的平顺性，降低循环过程中的转速波动；装置的换热段采用外置散热鳍片结构，能够提升冷端工质的散热效率，拉大冷热端的工作温差，提升整体循环的能量转换效率；动力传递路径采用十字滑块配合连杆曲轴的结构，将动力活塞的水平往复运动转换为飞轮的旋转运动，传动路径简洁，运动副的摩擦损耗控制在较低水平，同时立式支撑结构将曲轴组件与动力气缸稳固连接在一体式安装底座上，保障整体结构的运行刚度。从设计思路来看，该结构优先保障运转的可靠性与拆装的便捷性，各功能部件采用模块化拆分设计，气缸组件、飞轮曲轴组件、支撑机架、安装底座均可独立拆分，便于加工制作与后期维护；冷热端的结构长度经过匹配设计，保障工质在循环过程中能够在冷腔与热腔之间完成充分的流动与换热，回热结构集成在气缸中段，能够在工质往复流动过程中储存与释放热量，提升循环的热效率；飞轮的质量与直径经过匹配计算，能够抵消活塞往复运动的惯性力，让装置在较低的热源温差下也能顺利启动并维持稳定运转。在外型尺寸与安装边界上，该装置整体沿气缸轴向为长度方向，总长度控制在适配桌面摆放的范围内，安装底座为带固定孔的平板式结构，四个安装孔位对称布置，可通过螺栓直接固定在安装台面或配套支架上，底座的宽度与高度经过重心校核，运转过程中不会出现明显的振动偏移；飞轮的旋转半径经过严格控制，运转过程中不会超出底座的宽度边界，水平布置的气缸热端伸出长度预留了足够的热源放置空间，不会与支撑结构产生干涉，整体安装边界规整，无需额外预留过大的操作与安装空间，即可完成装置的布置与运行。
