V型双缸蒸汽机动力总成结构设计

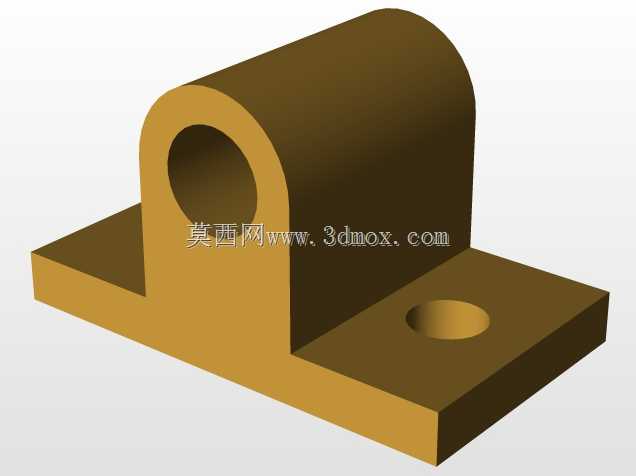

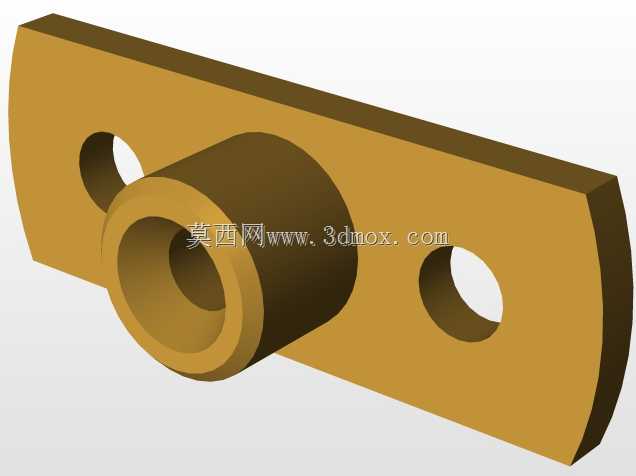

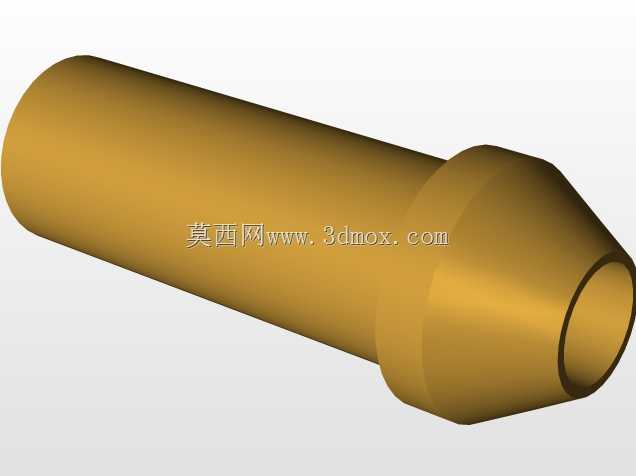

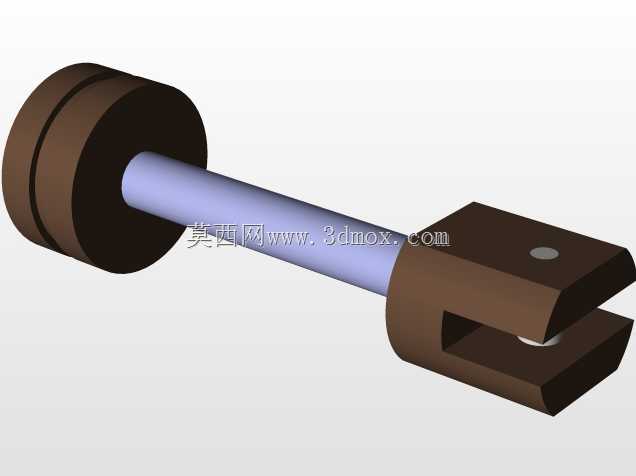

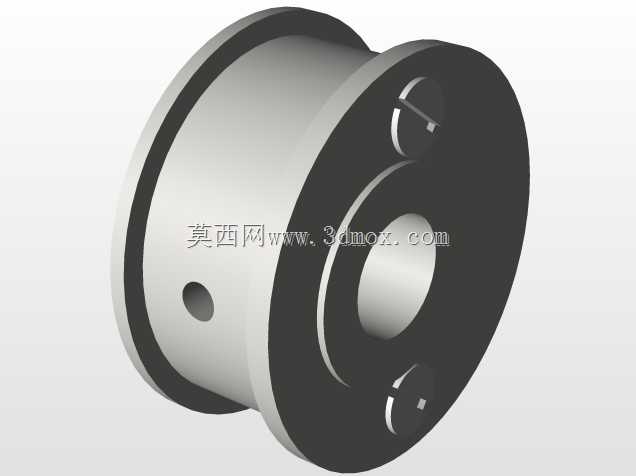

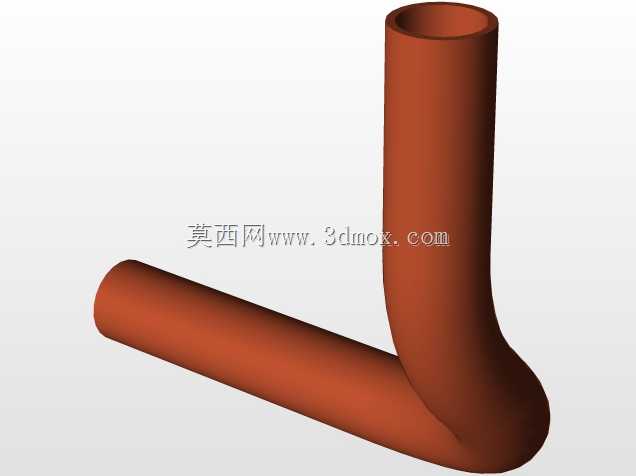

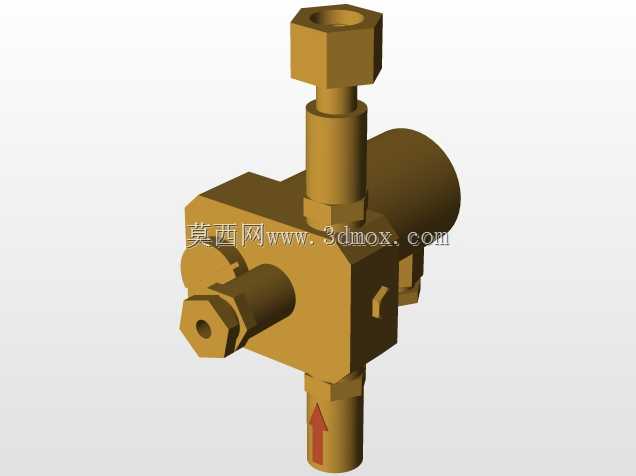

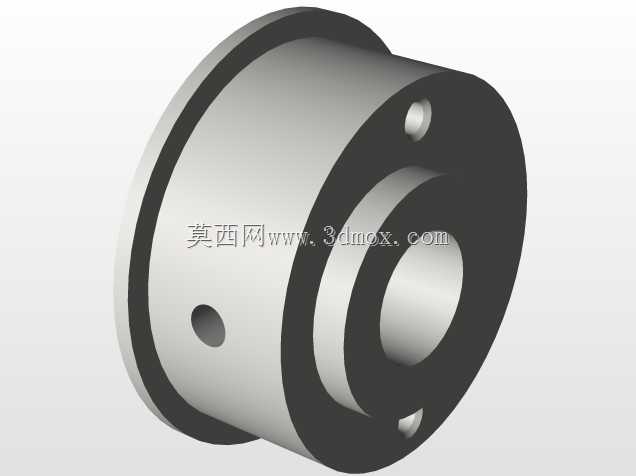

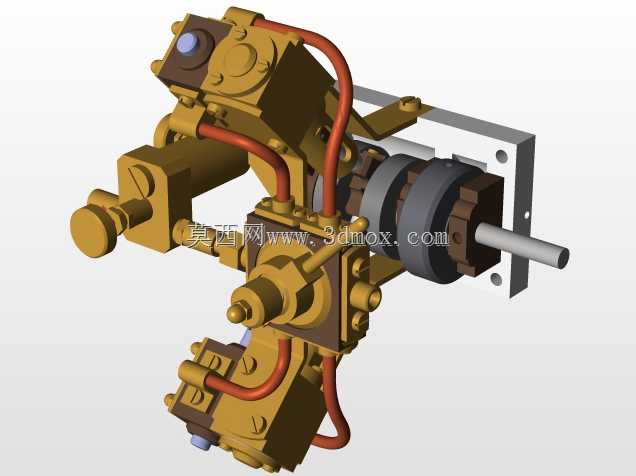

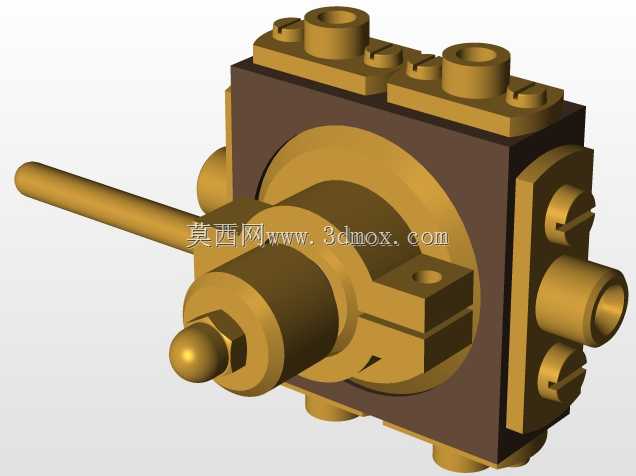

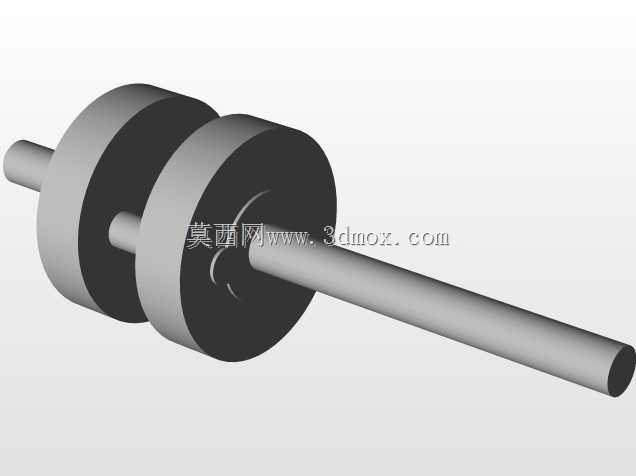

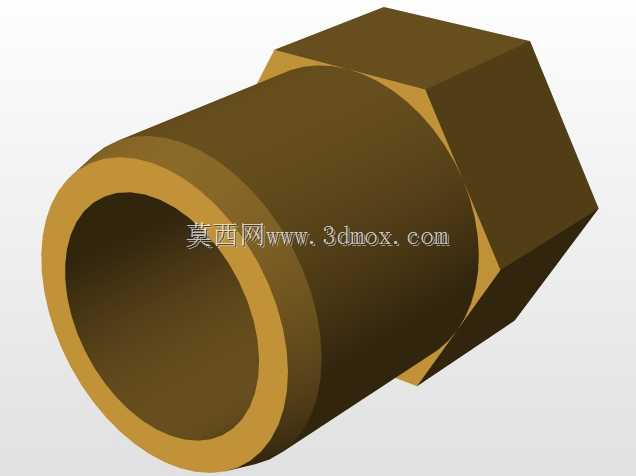

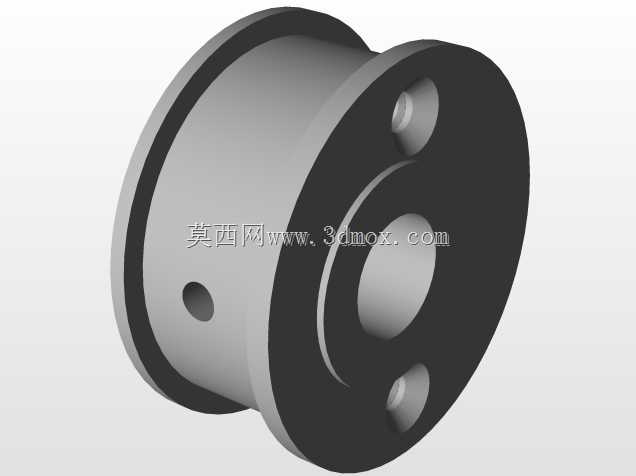

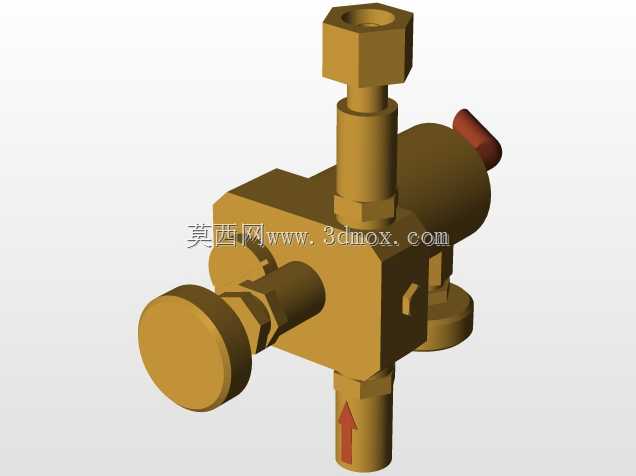

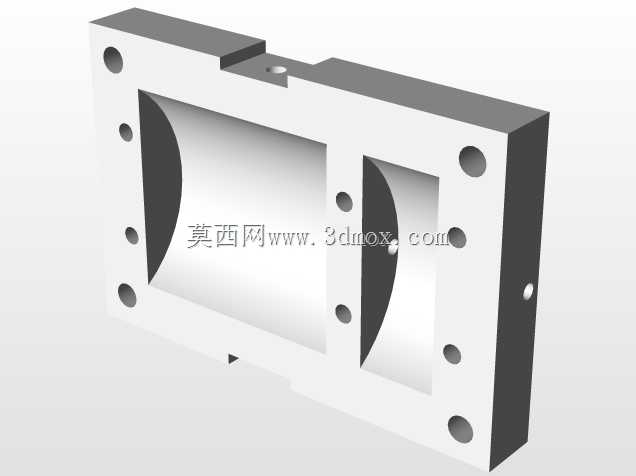

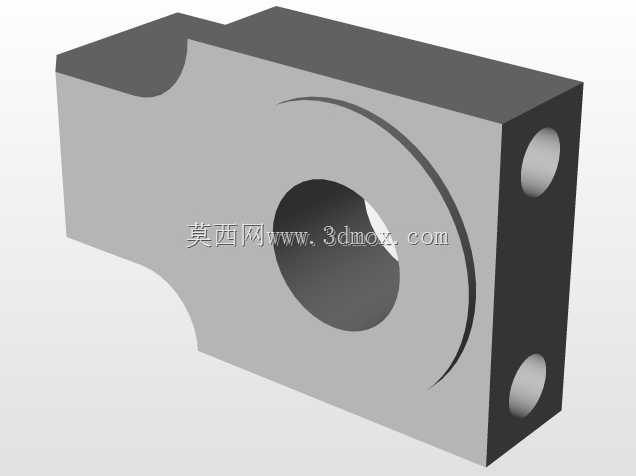

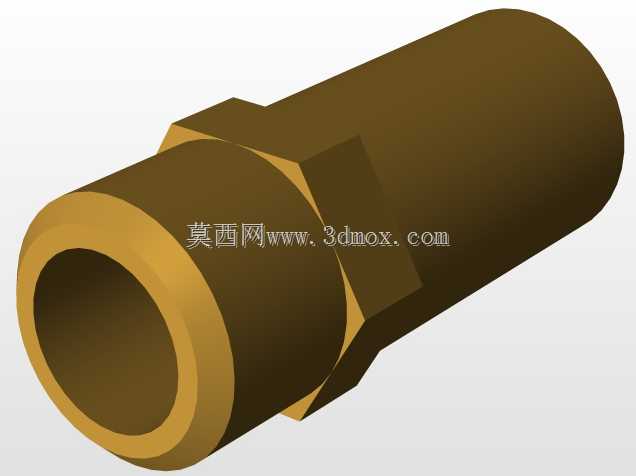

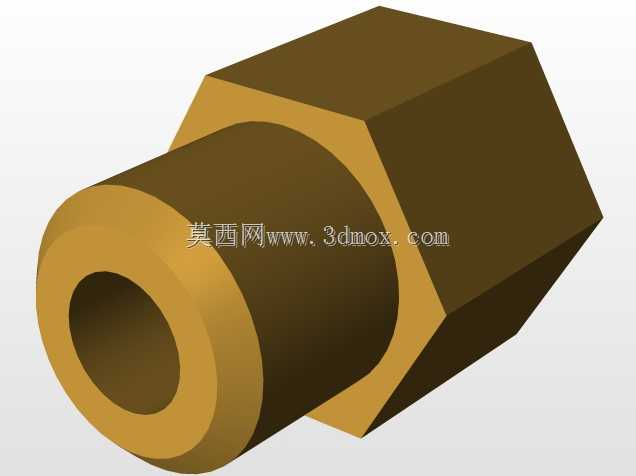

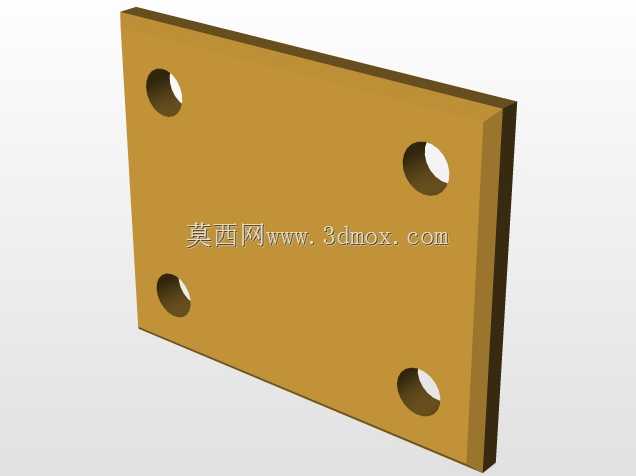

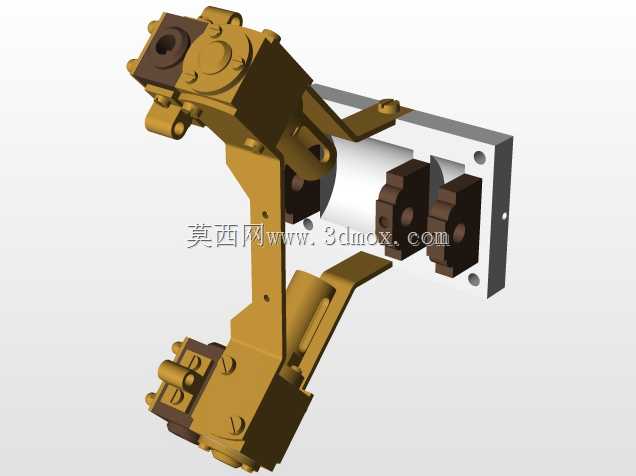

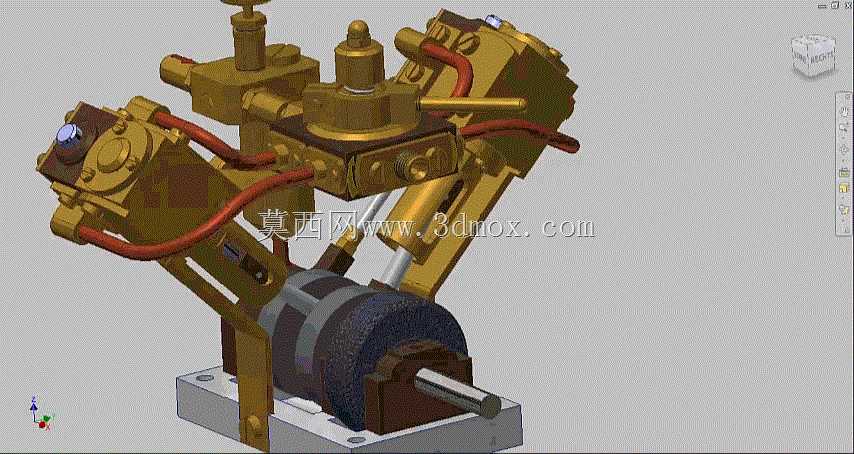

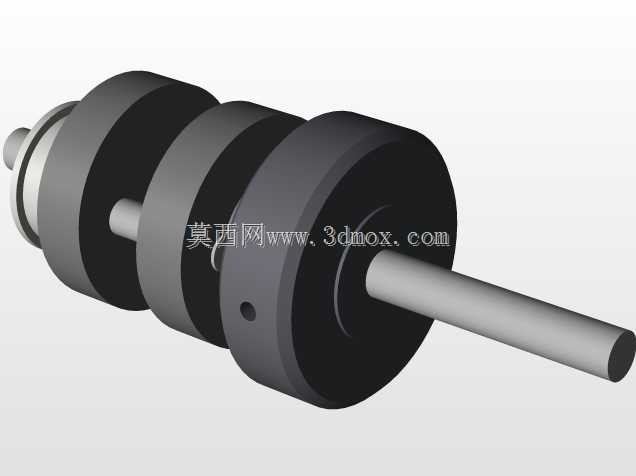

这款V型布局的双缸蒸汽动力装置，主要面向小型动力演示、复古动力装置复刻、教学实训以及小型特种动力配套场景，可适配低压蒸汽供给系统，为小型发电机组、模型船舶、复古动力展示台等设备提供稳定的旋转动力输出，也可作为热能动力教学的具象演示载体，直观展示蒸汽热能向旋转机械能的转换过程。装置采用V型夹角的双缸布局，两个气缸分置两侧，通过共用的曲轴结构输出动力，这种布局能够有效平衡单缸蒸汽机的往复惯性力，降低运行过程中的振动幅度，同时压缩动力单元的轴向安装尺寸，让整体结构更加紧凑。装置集成了完整的配气控制管路，外置的铜质管路负责将高压蒸汽精准输送至对应气缸的进排气腔，配合气缸端部的配气阀结构，按照活塞的运动相位切换蒸汽进出方向，推动活塞持续做往复运动，再通过连杆结构将往复直线运动转换为曲轴的旋转运动，最终通过端部伸出的输出轴对接外部负载。设计过程中充分考虑了安装适配性，装置尾部设置了带安装孔的金属安装基座，可直接通过螺栓固定在配套的安装台架上，输出轴采用标准圆柱轴结构，可通过联轴器、带轮等通用传动部件对接负载，无需额外定制转接结构。整体结构将气缸体、配气阀组、管路、曲轴箱、输出端轴承座整合为一体式总成，各部件的连接边界清晰，管路走向避开了运动部件的运动行程，避免运行过程中出现结构干涉。气缸外部的阀组调节结构可手动调整蒸汽进气量，从而实现输出转速与扭矩的调节，适配不同负载下的动力需求。曲轴部位设置了多段支撑轴承结构，能够承受活塞往复运动带来的径向载荷，保证长时间运行下的输出轴同轴度，降低运转磨损。整套装置的结构还原了真实V型蒸汽机的核心工作逻辑，各部件的比例协调，既能够完整呈现蒸汽机的工作原理，也具备实际的动力输出能力，可直接对接低压蒸汽源实现运转。
