双缸立式往复式蒸汽机结构设计

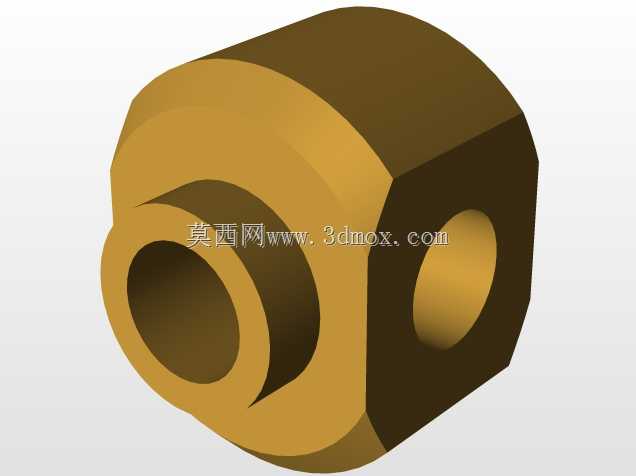

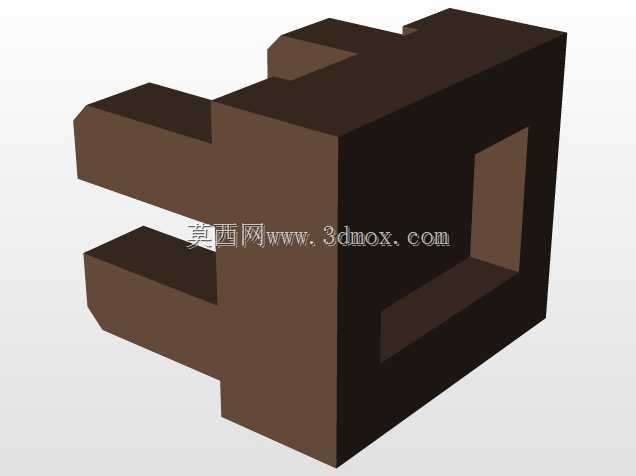

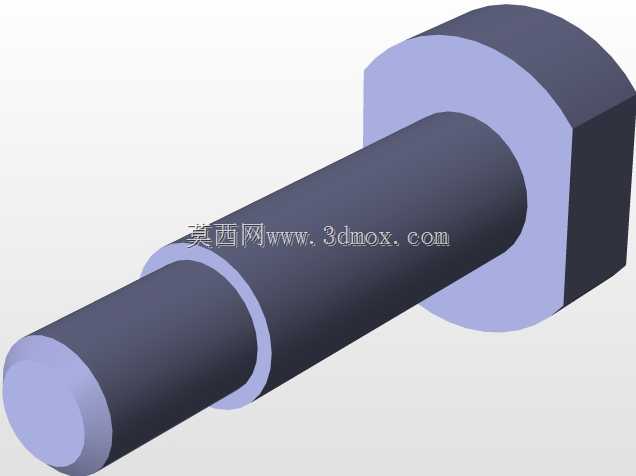

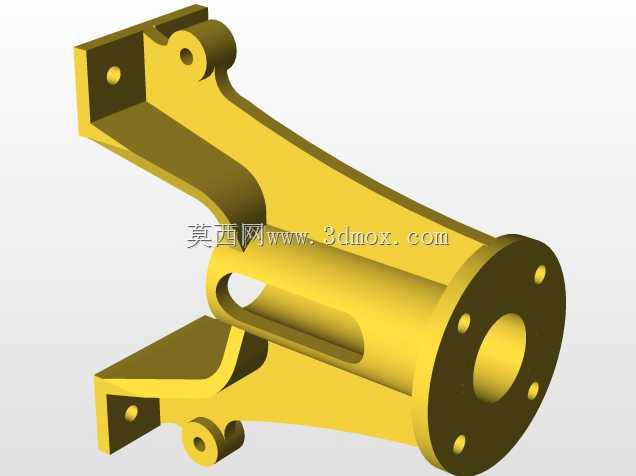

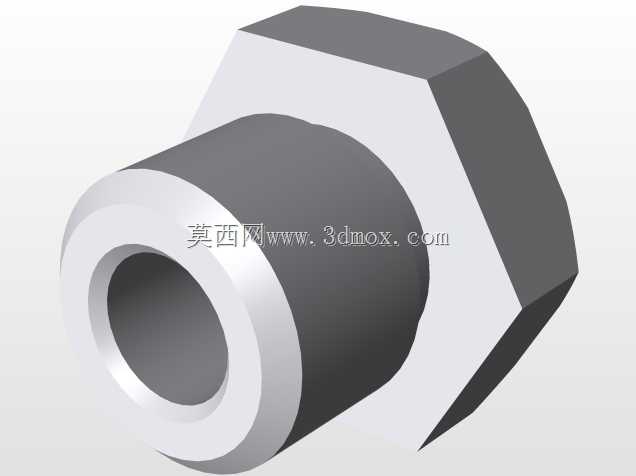

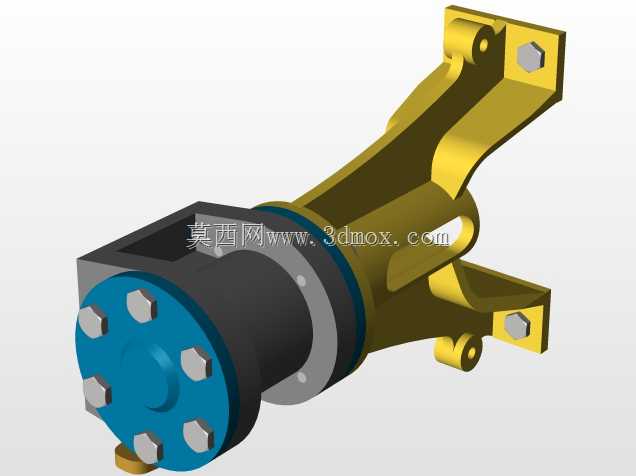

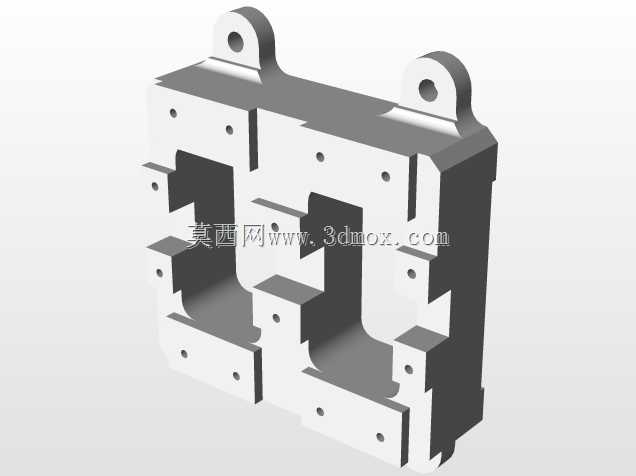

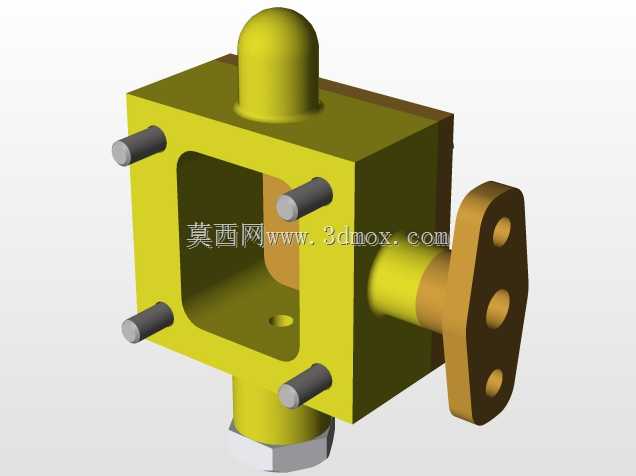

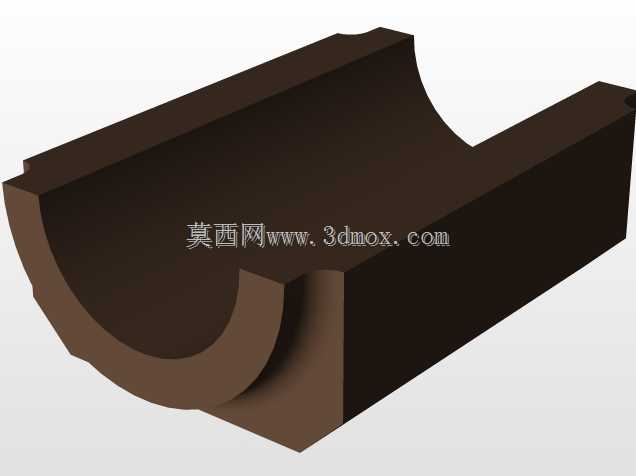

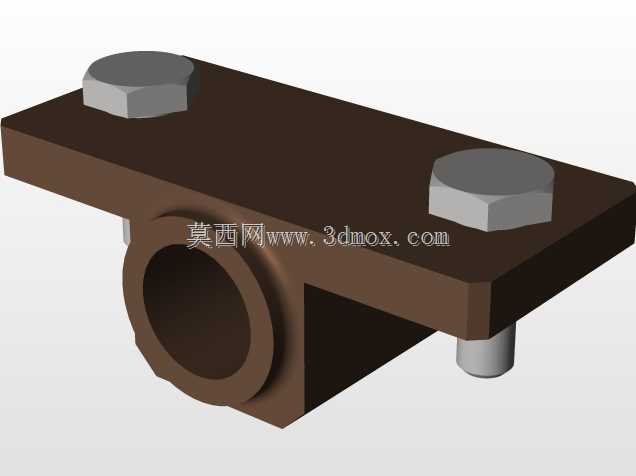

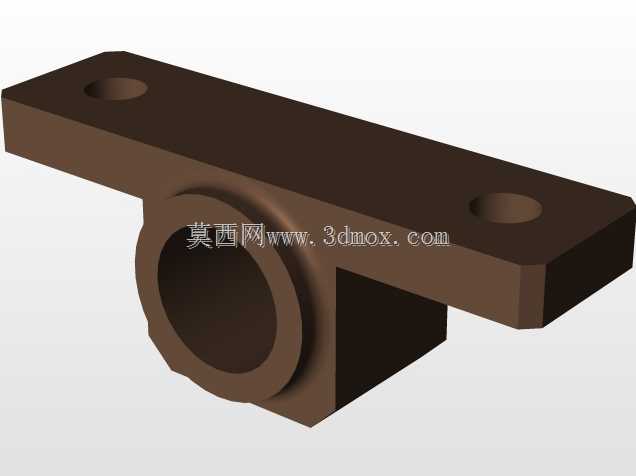

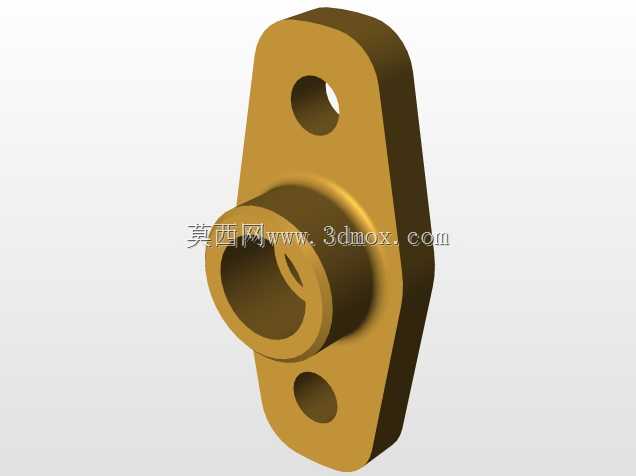

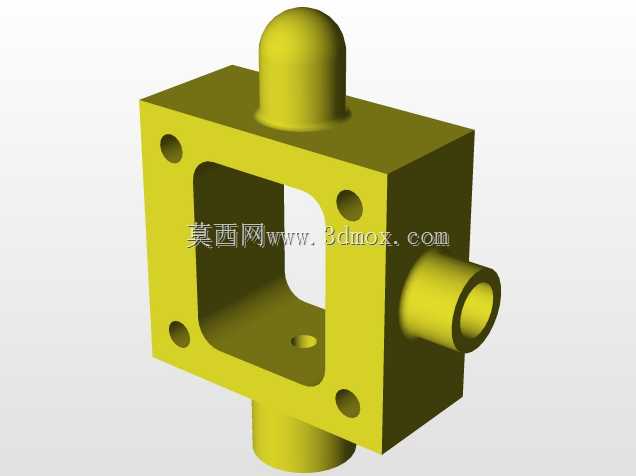

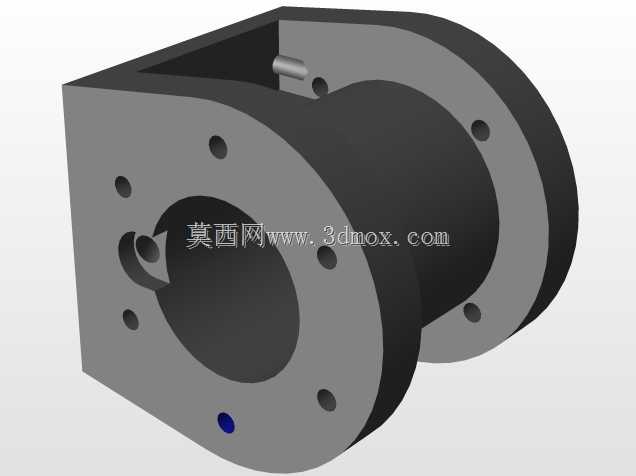

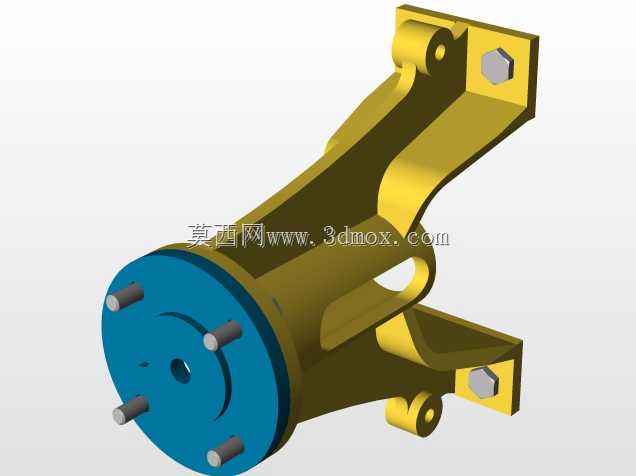

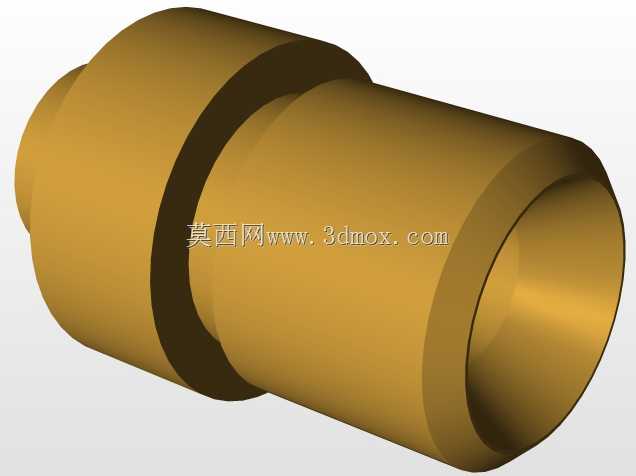

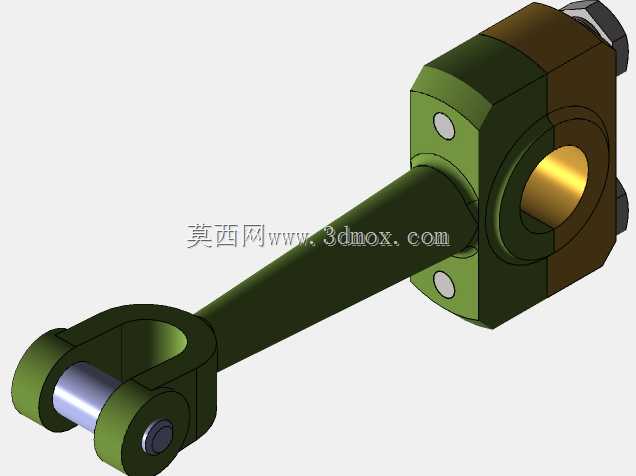

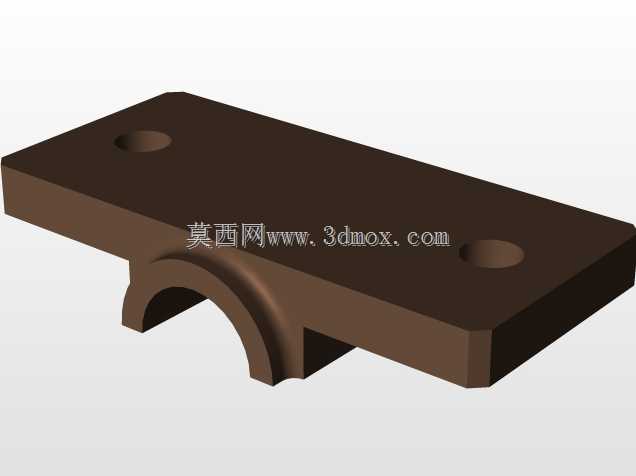

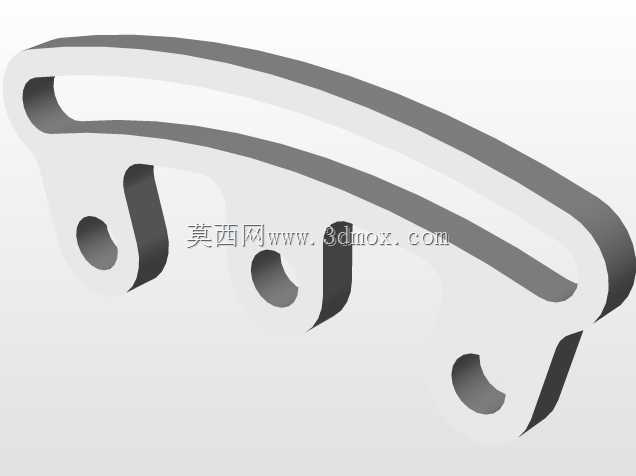

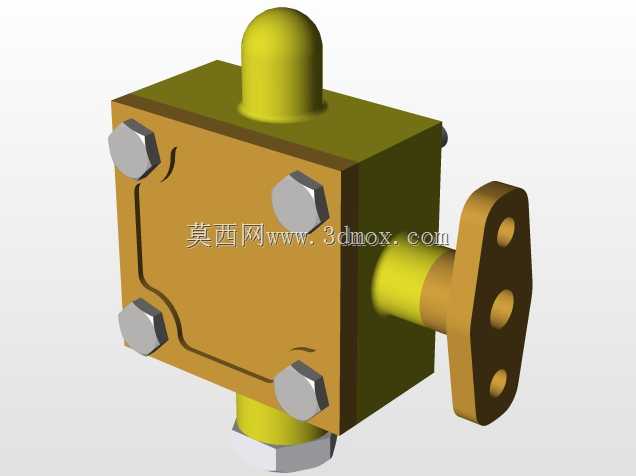

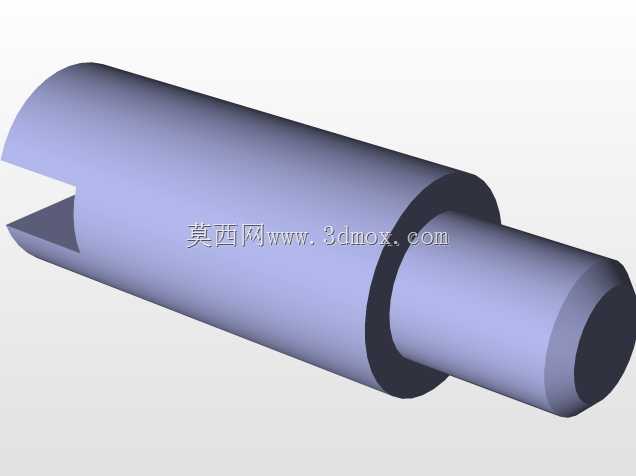

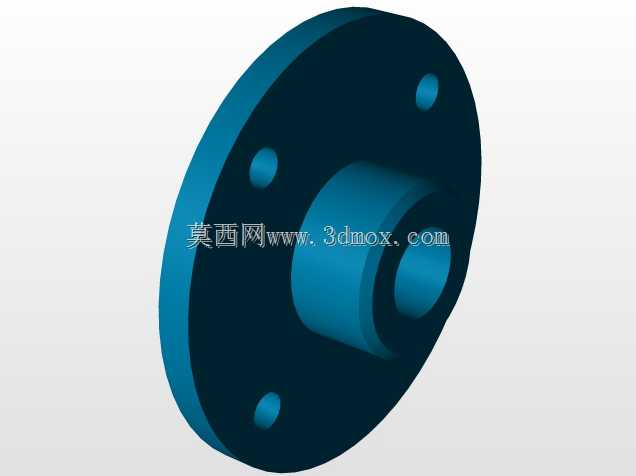

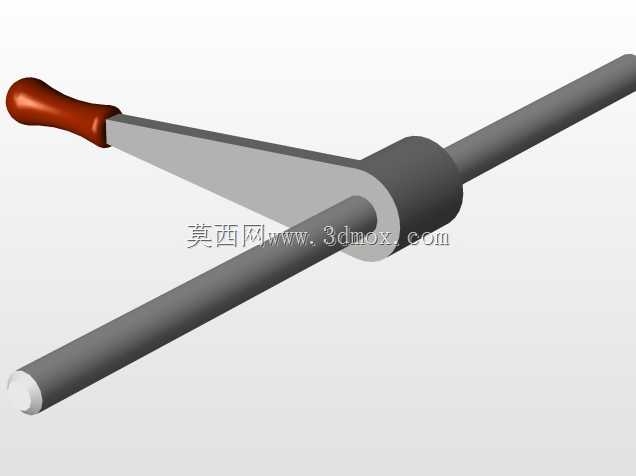

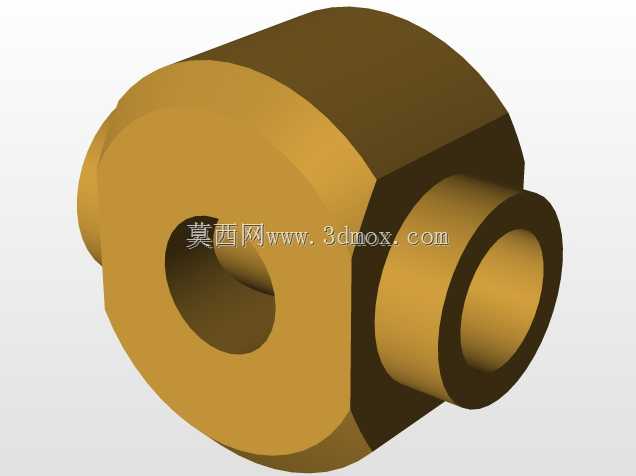

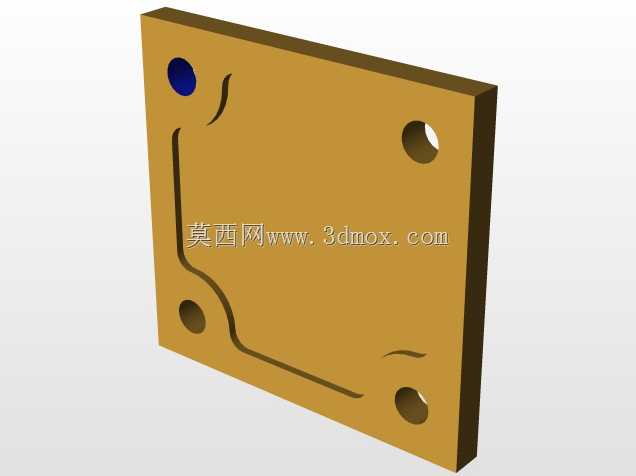

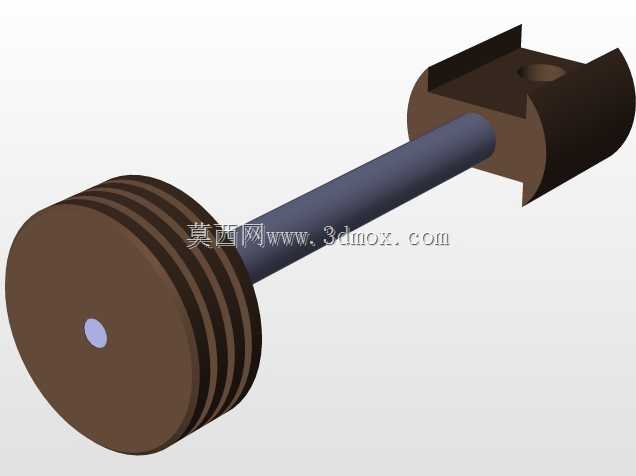

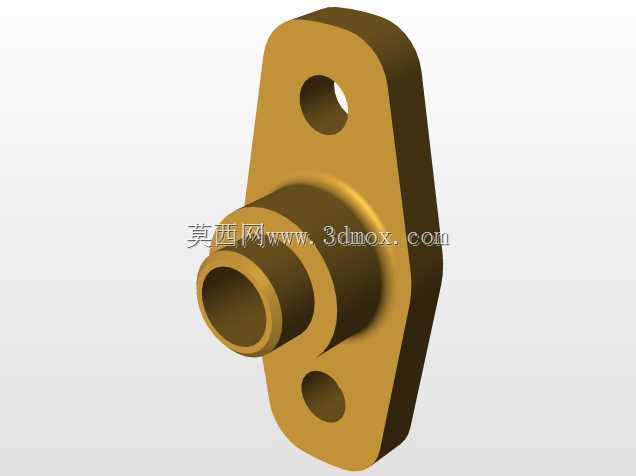

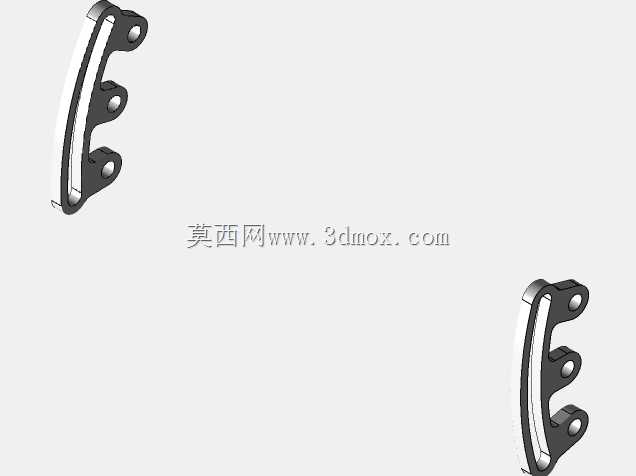

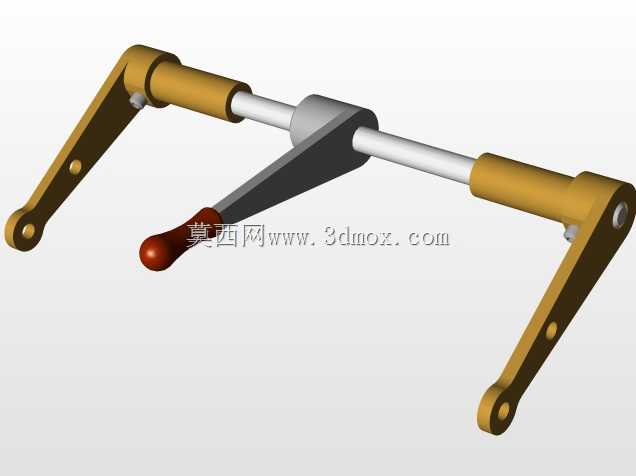

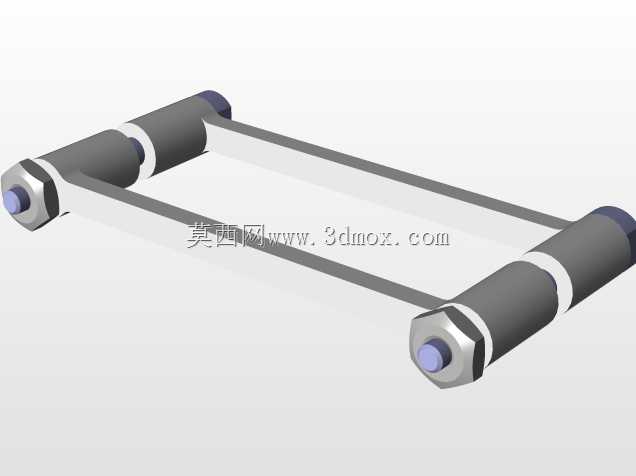

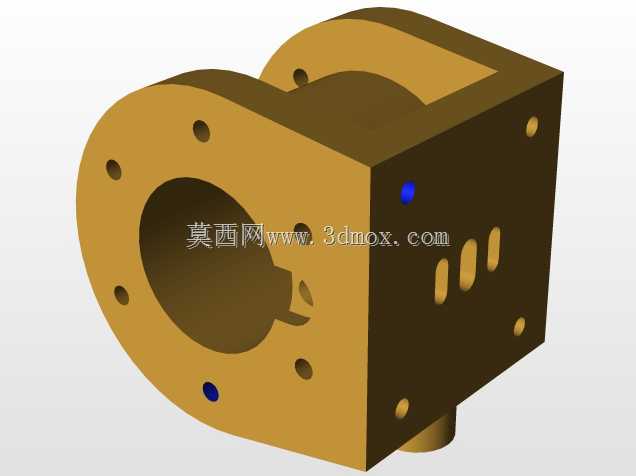

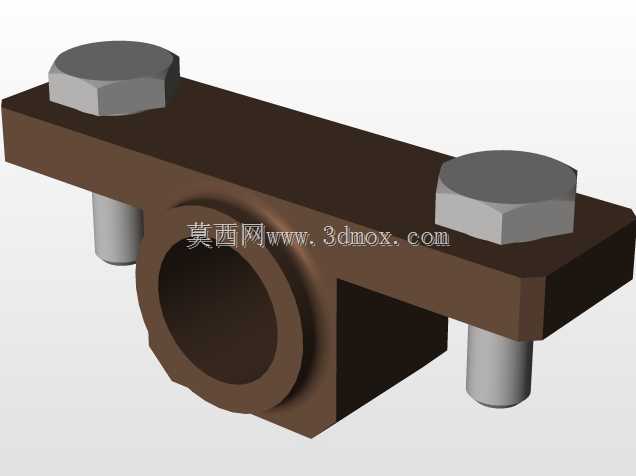

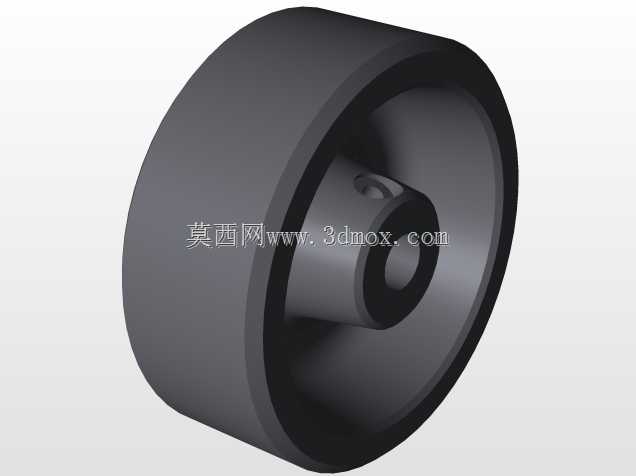

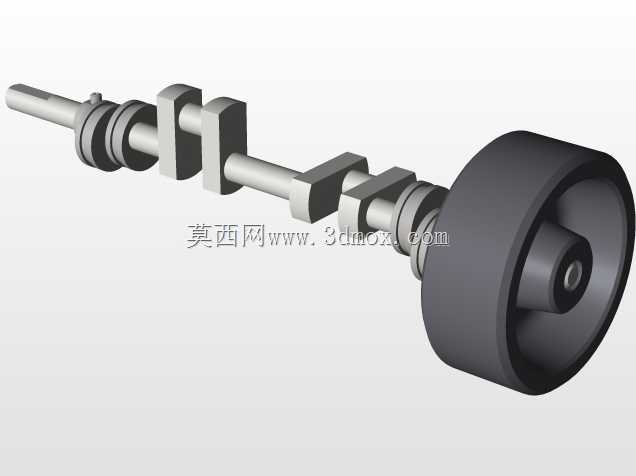

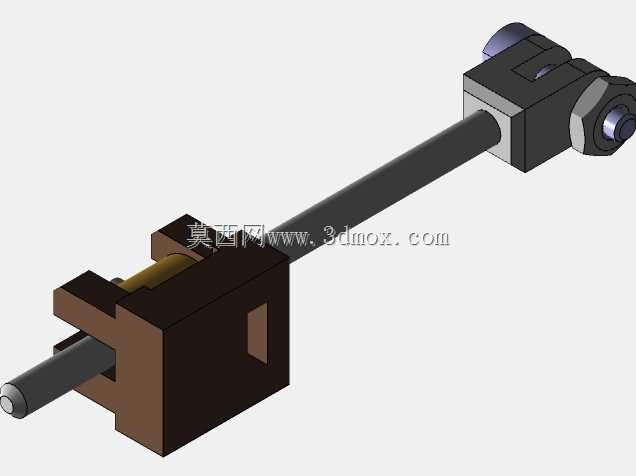

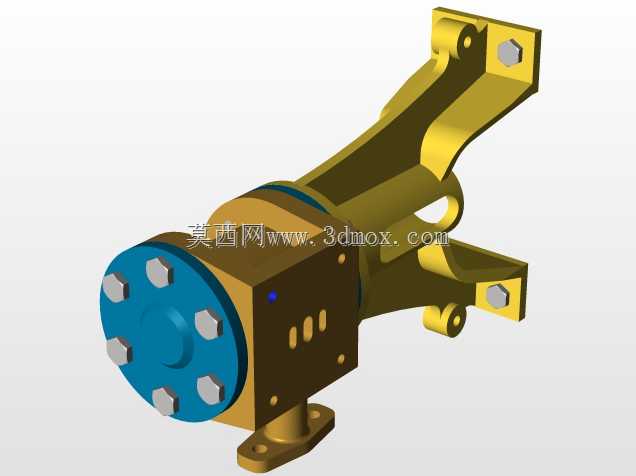

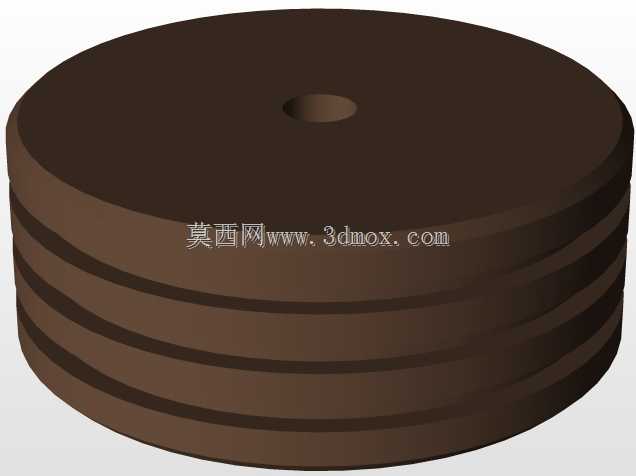

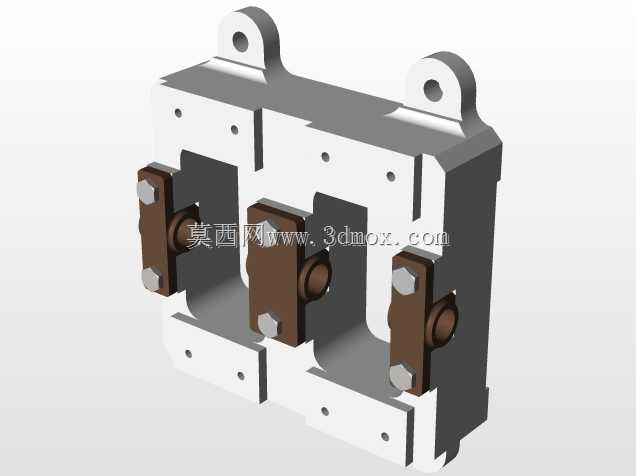

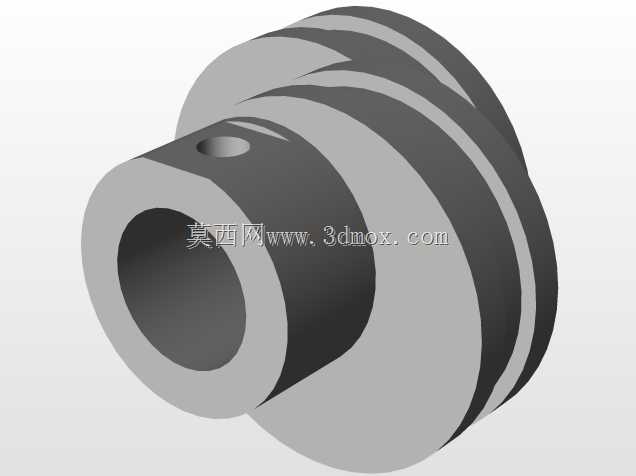

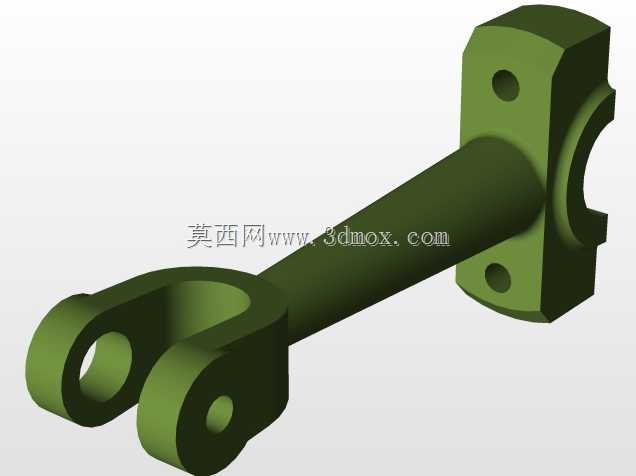

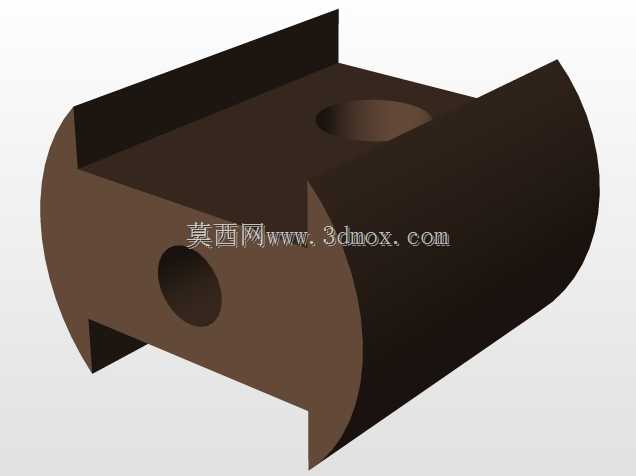

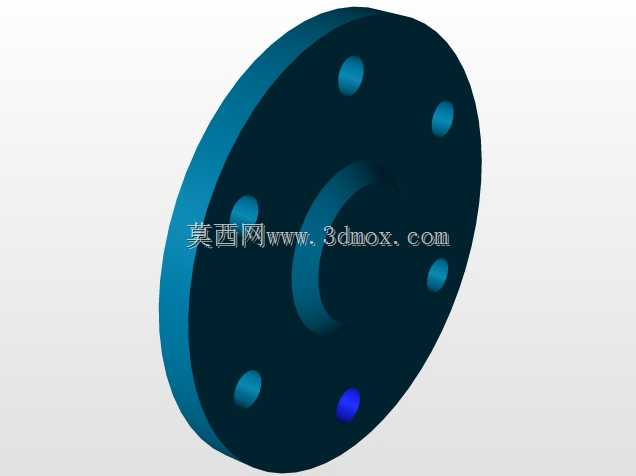

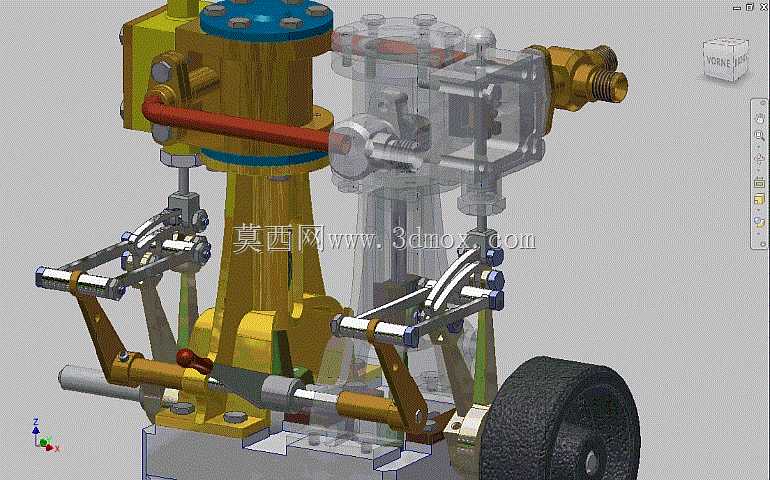

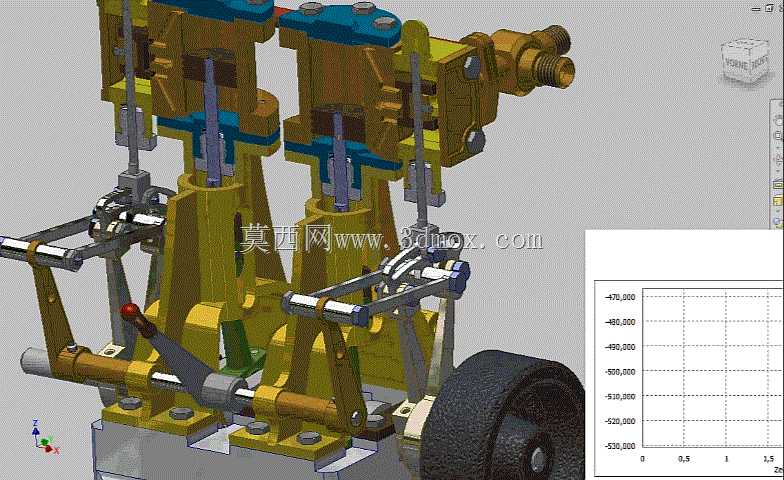

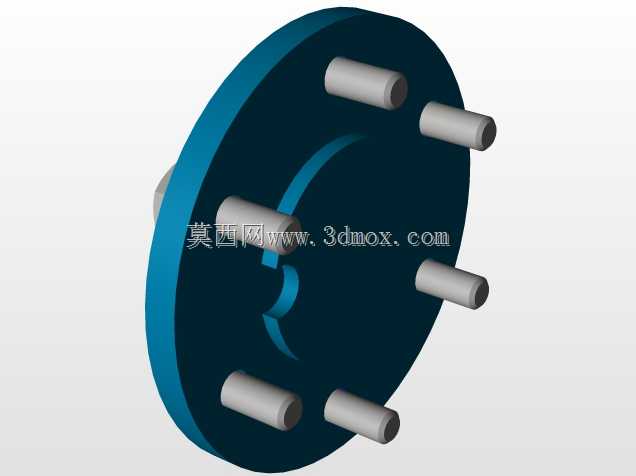

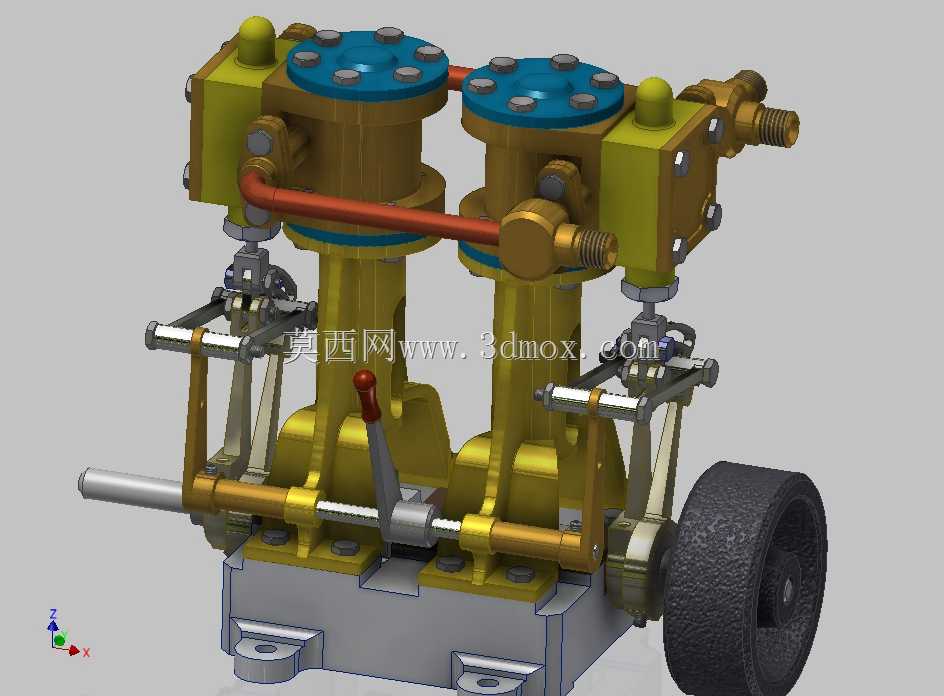

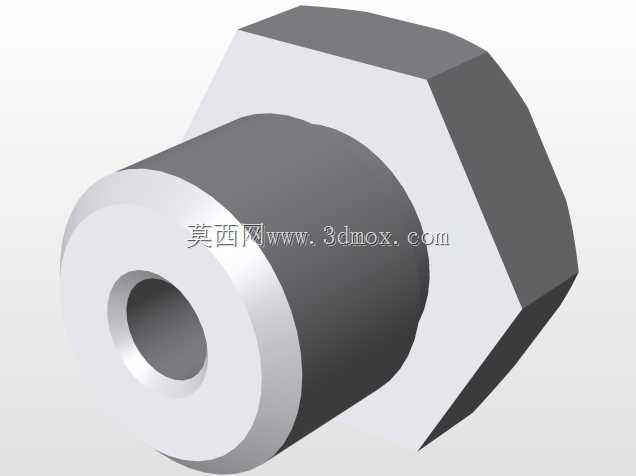

这款双缸立式蒸汽机是经典外燃式动力转换装置，主要应用于小型动力演示、复古动力装置复刻、热能动力教学实验以及小型特种船舶、复古机车的动力配套场景，能够将蒸汽的热能通过活塞往复运动转换为旋转机械能，为配套负载提供稳定的动力输出。设备采用并列双缸立式布局，两个气缸竖直平行布置在机座上方，这种布局能够有效平衡单缸做功时的往复惯性力，大幅降低设备运行过程中的振动幅度，提升动力输出的平顺性，同时立式结构能够大幅缩减设备的横向安装占用空间，适配安装空间局促的小型载具或实验台架场景。设备核心做功单元为两个带密封端盖的气缸，缸体侧面布置有蒸汽进出管路，外部连通的红色管路为缸体间的蒸汽平衡管路，能够保证两个气缸的进汽压力保持一致，避免双缸做功出现压差导致的动力输出波动。气缸下方配套十字头滑块与连杆机构，将活塞的竖直往复运动传递至下方曲轴结构，曲轴端部集成动力输出轴与飞轮结构，飞轮能够储存做功行程的多余动能，带动活塞完成进汽、排汽的非做功行程，保证曲轴连续平稳旋转，同时飞轮侧预留动力输出接口，可通过联轴器、带轮等结构连接外部负载，实现动力的对外传输。设备侧面设置操纵杆结构，可直接调整配气机构的进汽正时与进汽量，进而实现设备输出转速与旋转方向的调节，无需额外加装复杂的调速控制机构，操作逻辑直观简便，适配教学演示与小型设备的直接操控需求。设备底部为一体式铸造机座，机座预留多个安装固定孔位，可直接通过螺栓固定在安装基座或载具车架上，机座内部集成曲轴支撑轴承位，为曲轴旋转提供稳定的支撑，避免运行过程中出现曲轴挠曲变形。整机所有运动副均预留合理的配合间隙，运动部件外侧设置必要的防护结构，避免运行过程中运动部件外露引发安全隐患，同时整机的管路接口均采用标准化连接尺寸，可直接对接外部蒸汽发生装置的供汽管路，无需额外制作转接结构，大幅降低现场安装调试的难度。
