多叶片联动百叶式调节风阀结构设计

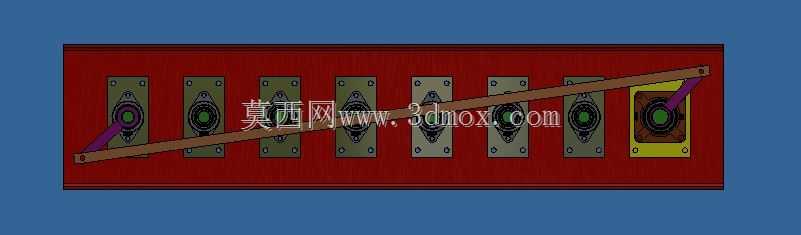

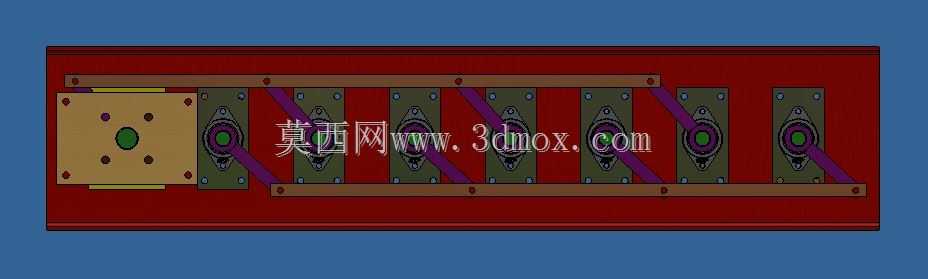

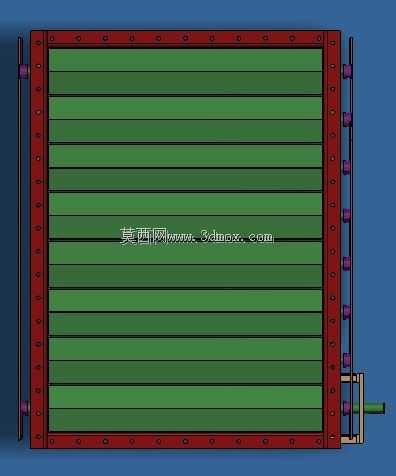

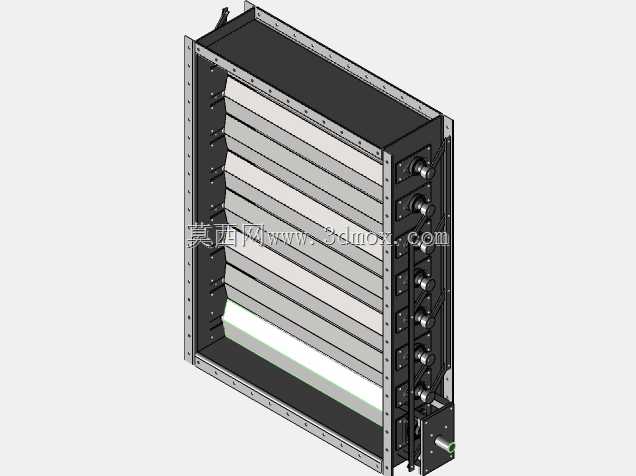

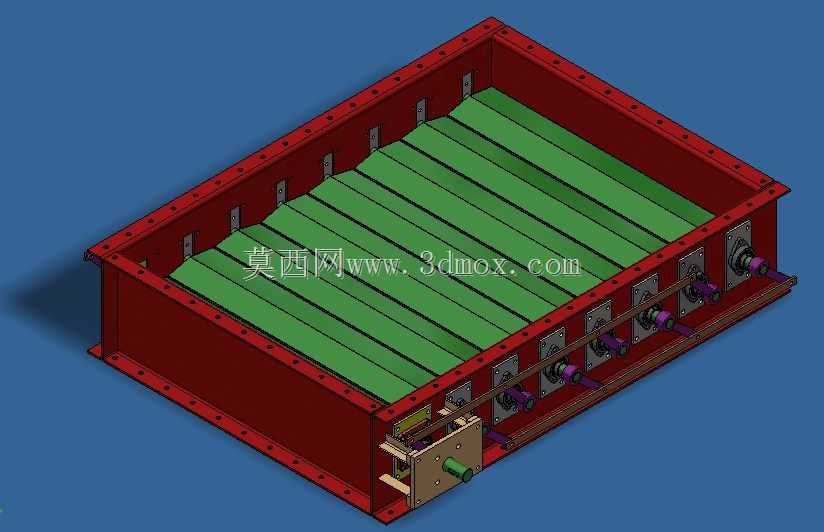

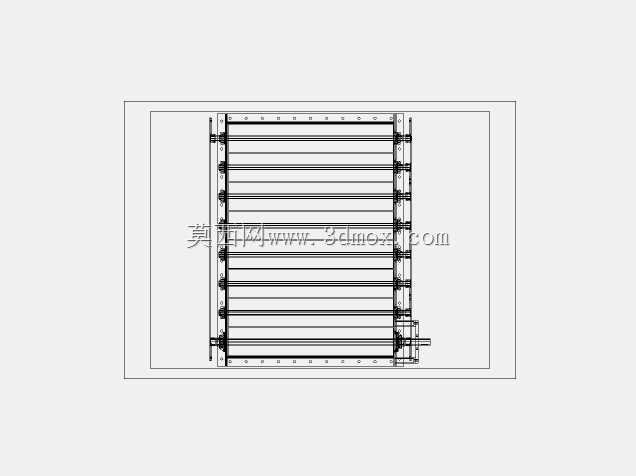

这款百叶式调节风阀主要应用于工业通风除尘系统、暖通空调风道、工业废气排放管路以及大型密闭空间的通风调控场景，是通风管路系统中用于精准调控通流截面、调节风量大小、截断气流通路的核心配套设备，可适配矩形截面的通风管道，在冶金车间通风、化工废气输送、建筑防排烟系统、厂房新风补给管路中都能稳定发挥作用，能够根据管路系统的风压、风量需求，灵活调整叶片开合角度，实现从全闭到全开的无级风量调节，满足不同工况下的通风流量控制要求。产品采用多组平行排布的长条叶片作为通流调节核心，所有叶片通过侧边的联动连杆机构实现同步转动，仅需操作端部的驱动执行端即可带动全部叶片同步偏转，不存在叶片动作不同步导致的漏风、调节精度差问题；阀体采用箱式框型焊接结构，边框带有均匀排布的安装法兰孔，可直接与同规格的矩形风道法兰通过螺栓紧固连接，安装时无需额外制作转接连接件，适配常规矩形通风管道的安装边界，阀体整体为矩形敞口框型结构，内部叶片完全闭合时可实现风道的完全截断，全开状态下通流截面无额外结构遮挡，风道阻力损失小，不会对管路通风效率造成过多影响。设计过程中优先考虑了设备的长期运行可靠性，叶片边缘做了密封贴合结构设计，闭合状态下相邻叶片边缘紧密贴合，大幅降低关闭状态下的漏风率，满足管路截断的密封要求；联动传动机构设置在阀体外侧的防护腔体内，避免管路内输送的含尘气流、腐蚀性气体直接接触传动部件，减少传动卡涩、部件锈蚀的风险，延长设备的维护周期与使用寿命；端部的驱动接口预留了手动操作与电动执行器的安装位置，既可以通过手动摇杆实现现场人工调节，也可加装电动执行器接入楼宇自控、工业通风控制系统，实现远程自动风量调节，适配不同自动化程度的通风系统使用需求。阀体的安装法兰孔位按照通用矩形风道的安装标准排布，可直接替换同规格的传统插板风阀、单叶风阀，无需改动现有风道的安装结构，适配性较强；叶片采用加强型平板结构，在较高风压的管路中不会出现叶片变形、颤动问题，运行过程中无额外异响，结构稳定性强，可适配正负风压状态下的通风管路使用。
