高压HVAC后倾式离心鼓风设备结构设计

这款后倾式高压鼓风设备，主要面向商用及工业HVAC系统的通风送风场景设计，可广泛应用于楼宇集中通风系统、工业厂房空气置换、工艺送风环节、净化系统正压维持等场景，能够在系统管路存在较高阻力的工况下稳定输送空气，为整个通风回路提供稳定的风压与风量支撑，保障空气输送过程的动力充足，避免因管路沿程阻力、局部构件阻力导致的送风不足、末端风量不达标的问题。

从功能特性来看，该设备采用后倾式叶轮结构设计，相比前倾式叶轮具备更高的运行效率，在同等功率输入下能够输出更高的风压，同时运行过程中的气动噪声更低，气流经过叶轮时的流动损失更小，长时间运行的能耗表现更优，适配需要长时间连续运行的通风系统场景。设备采用电机与风轮直连集成的结构布局，省去了中间传动部件，既减少了传动环节的能量损耗，也降低了后期运维过程中传动部件的维护更换需求，提升了设备整体的运行可靠性。

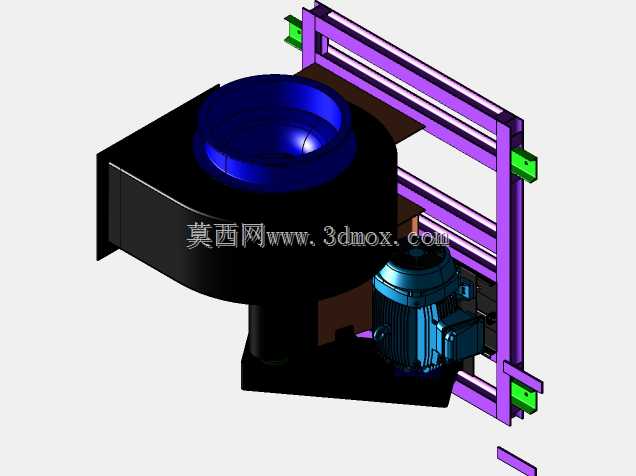

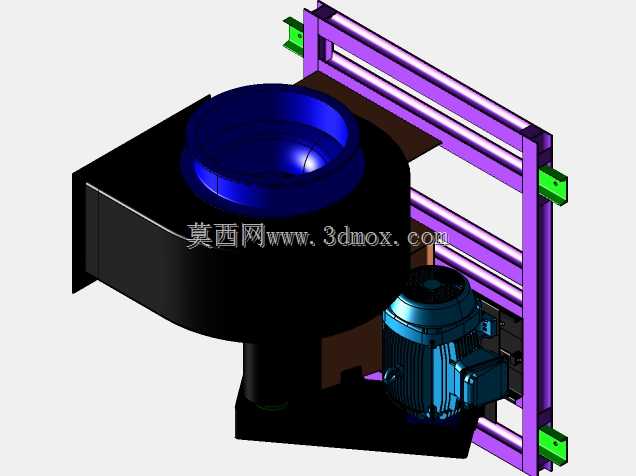

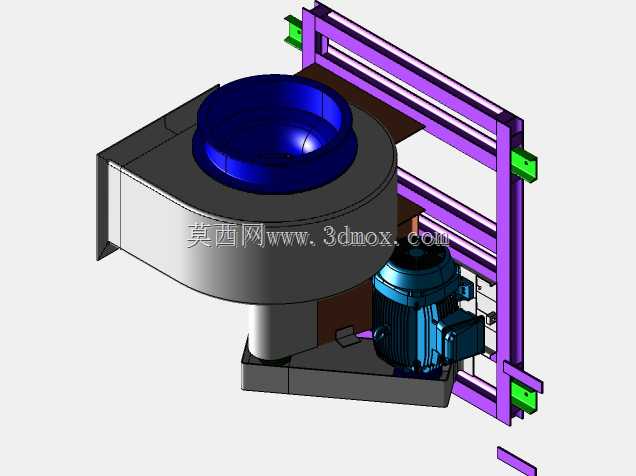

在设计思路上，这款设备将蜗壳风道、驱动电机、安装机架做了一体化集成设计，蜗壳部分采用流线型扩压流道设计，能够将叶轮甩出的高速气流的动压高效转化为静压，提升设备的出口静压能力，满足长距离管路送风的压力需求。安装机架采用框架式结构设计，既为蜗壳、电机提供了足够的结构支撑强度，避免设备运行过程中因振动产生结构形变或共振问题，同时框架上预留的标准化安装支耳，能够适配不同场景的安装固定需求，无论是落地式安装还是吊装场景，都可以通过支耳完成快速固定，无需额外制作复杂的安装转接结构。

从安装边界来看，设备整体布局紧凑，风机主体与电机在机架内的排布经过空间优化，在保障流道顺畅、电机散热空间充足的前提下，尽可能压缩了设备的整体占用空间，能够适配狭小的设备机房、吊顶夹层等安装空间。设备的进出风接口采用标准化的接口尺寸设计，能够直接与常规通风管路进行对接，无需额外制作变径转接件，降低现场安装的施工难度与改造成本。机架的支耳位置经过受力校核，能够承载设备满负荷运行时的动载荷与静载荷，保障安装后的长期结构稳定性，避免运行过程中出现固定松动、位移等问题。同时设备的结构设计充分考虑了运维便利性，电机的接线端、检修侧都预留了足够的操作空间，后期进行电机检修、叶轮清洁等维护操作时，无需对设备整体进行大规模拆解，即可完成常规运维作业，降低全生命周期的使用成本。
