集成驱动结构的电动鼓风机总成设计

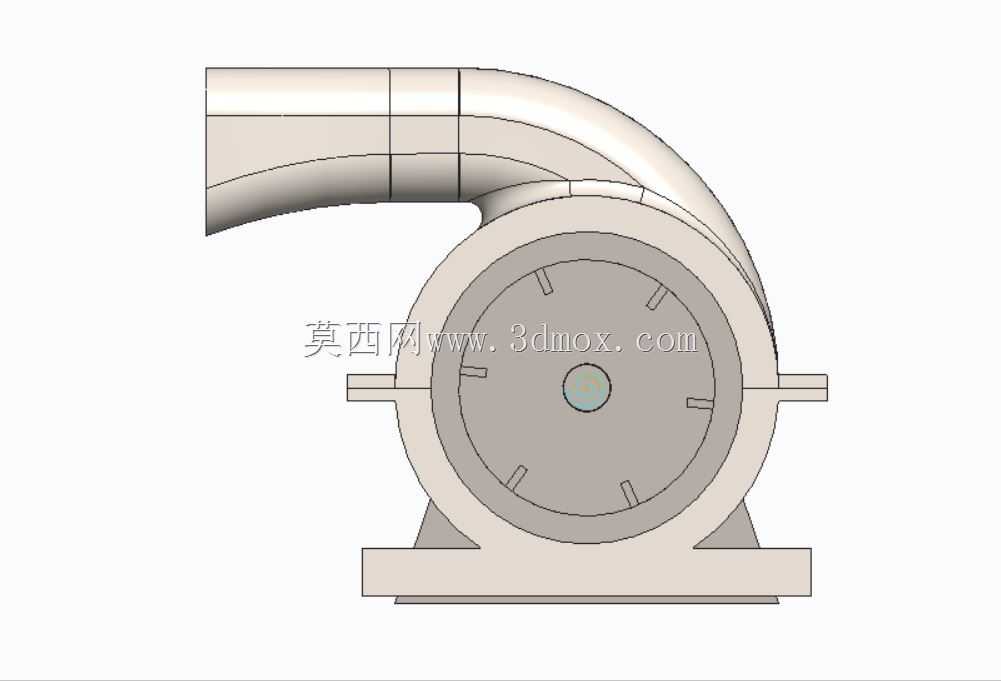

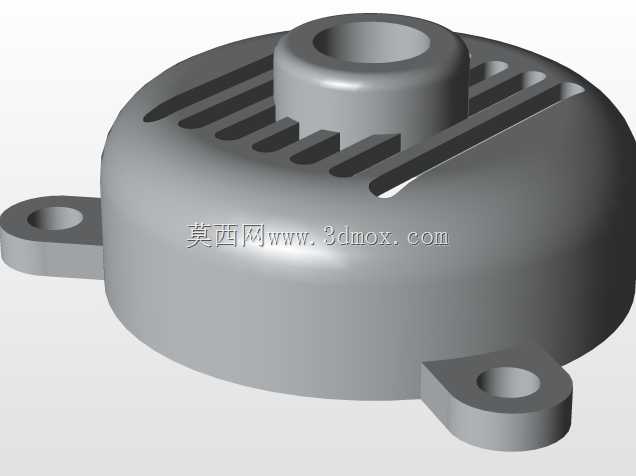

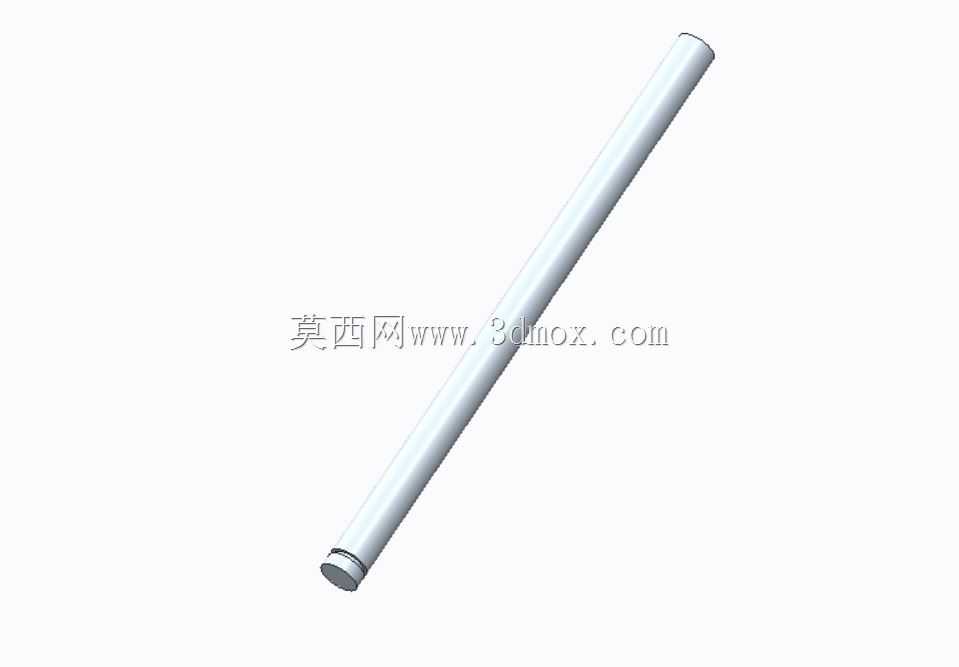

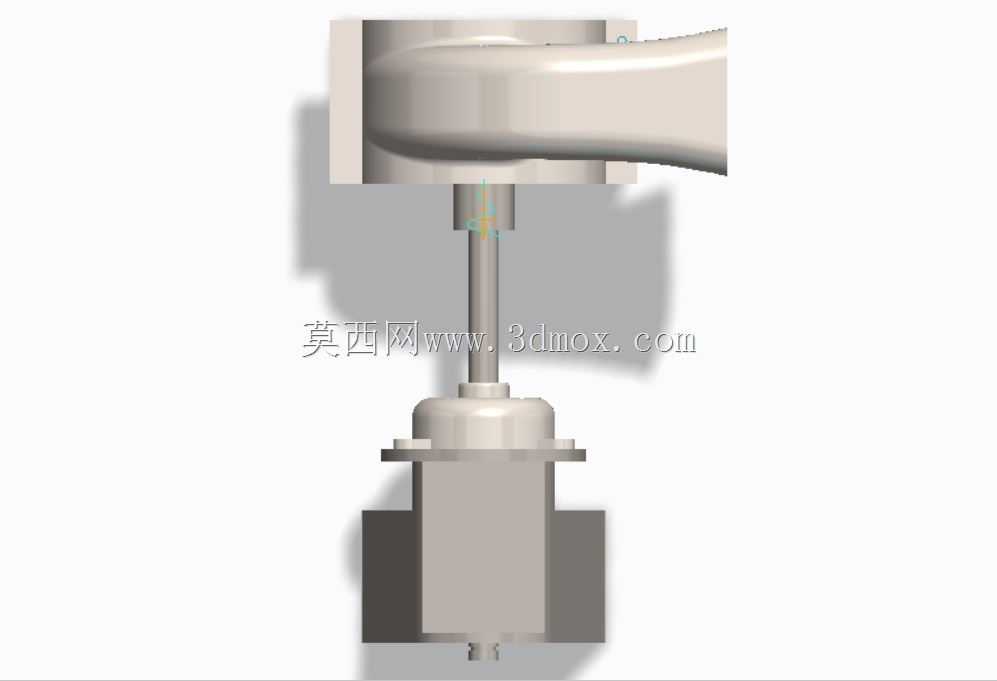

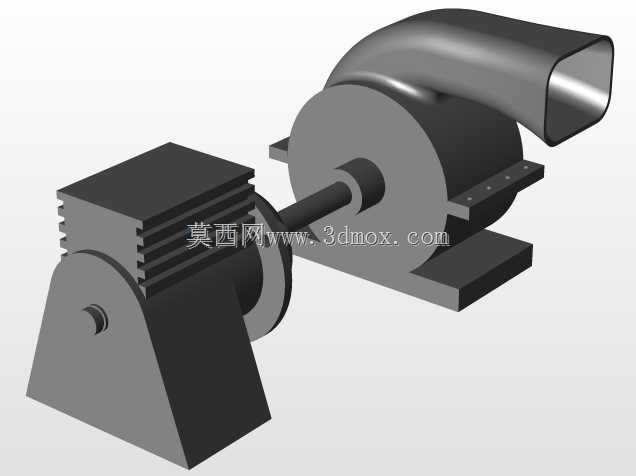

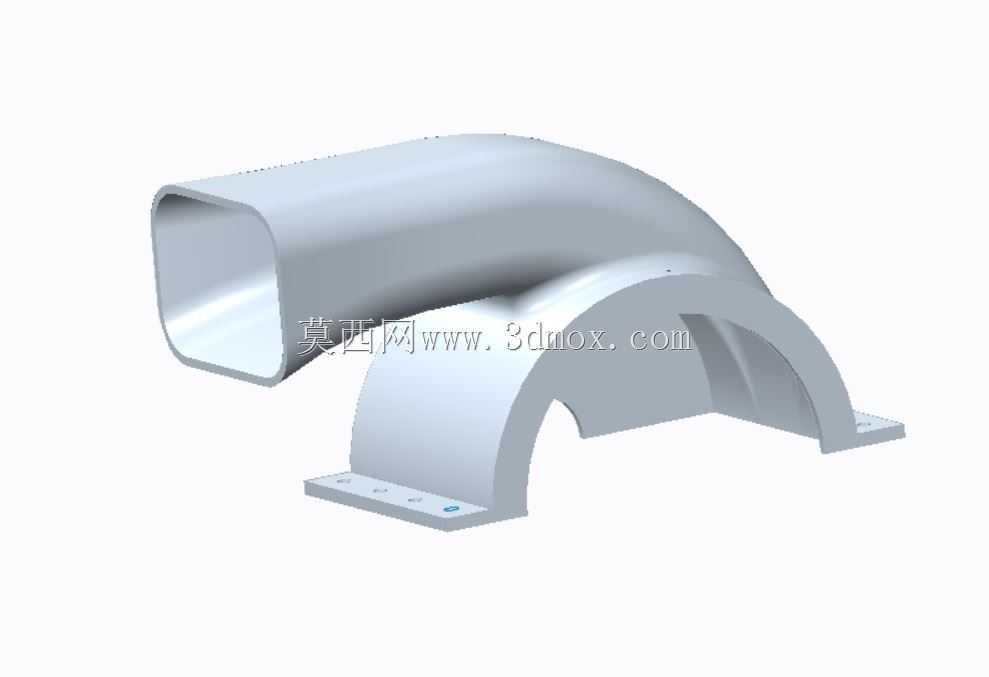

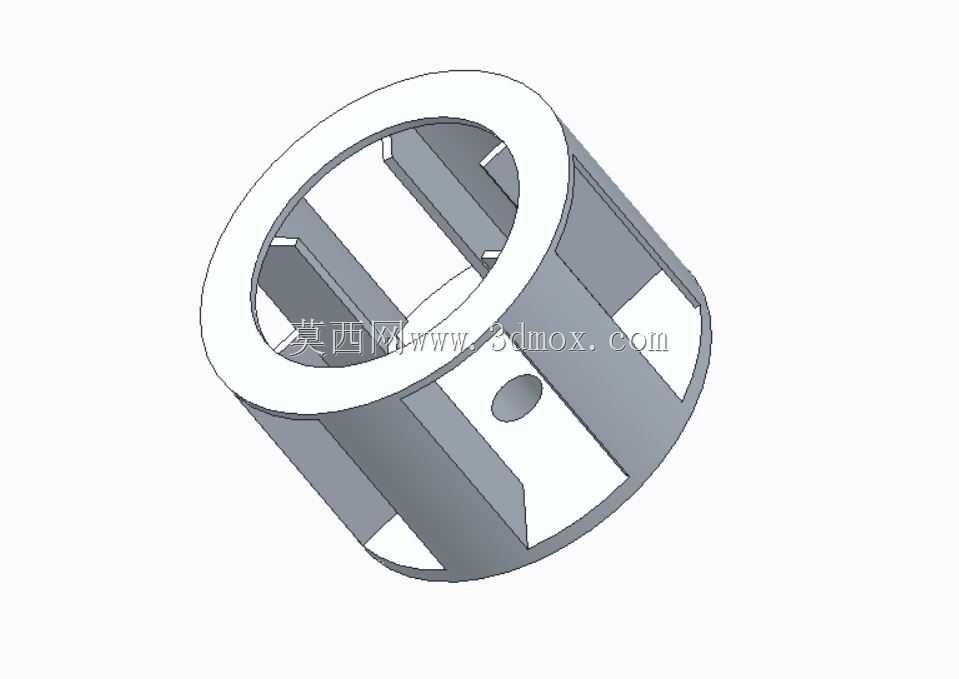

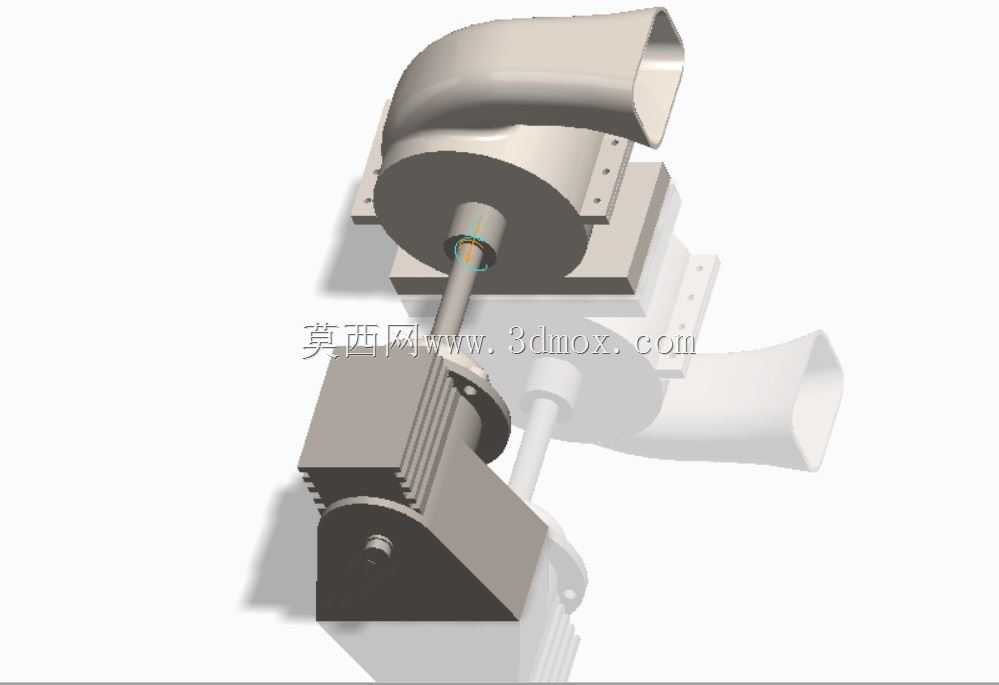

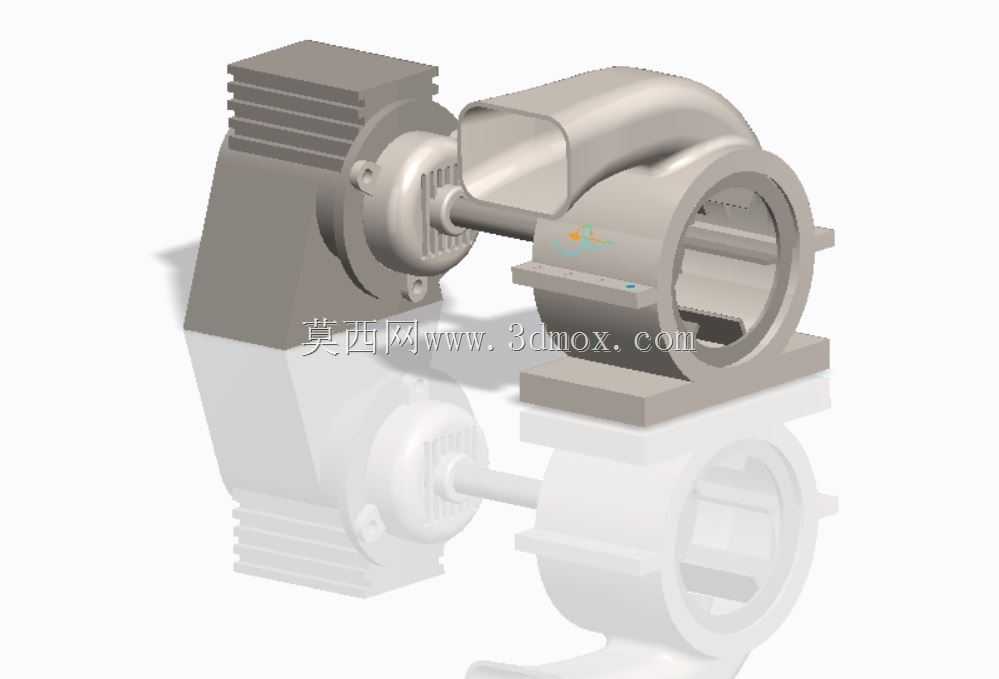

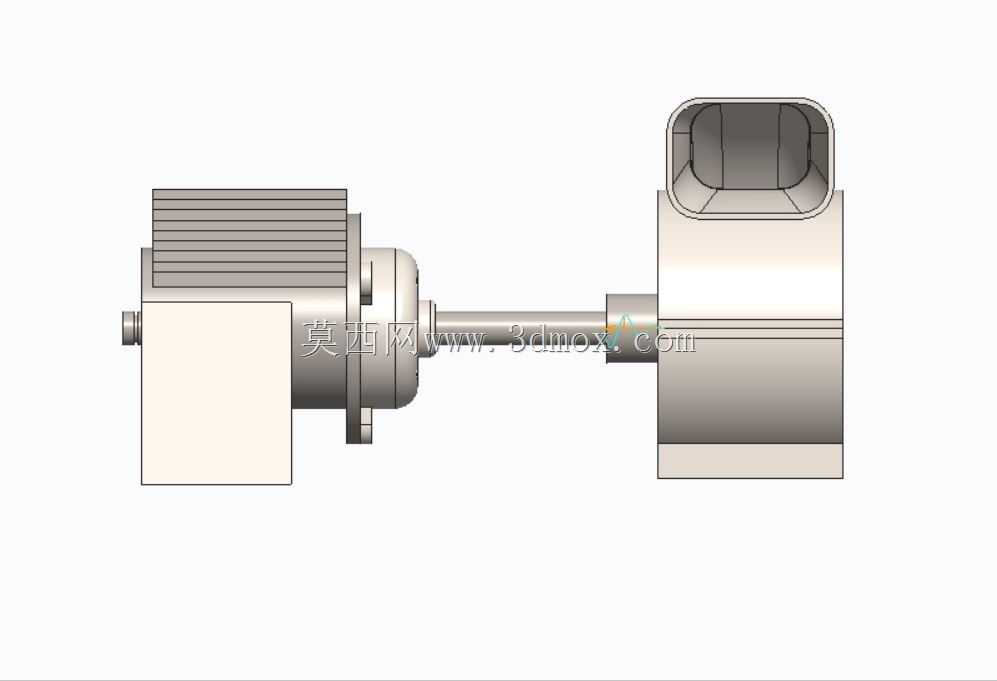

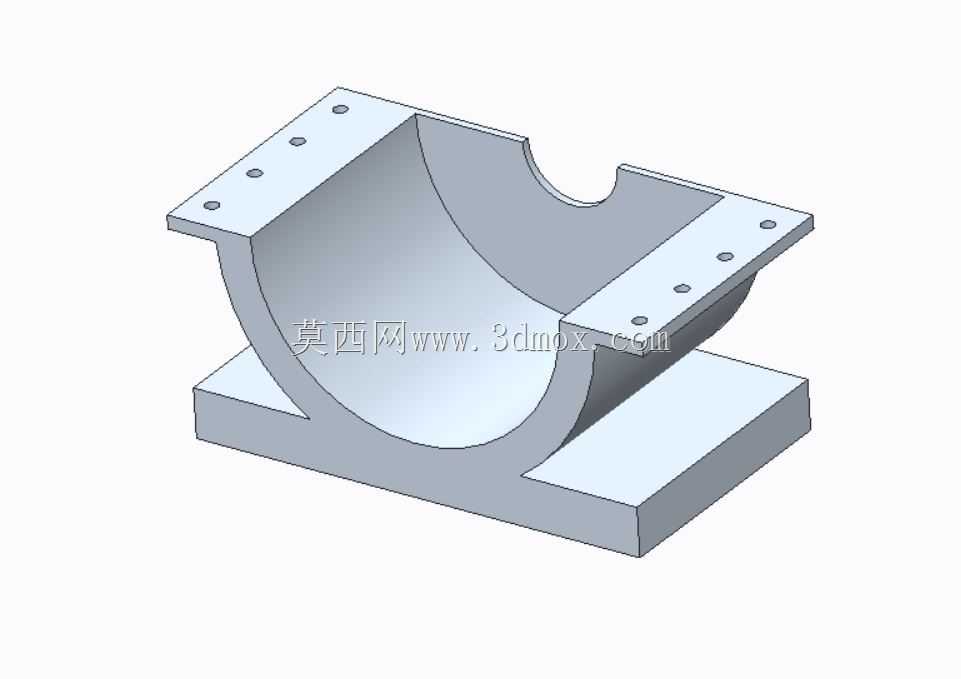

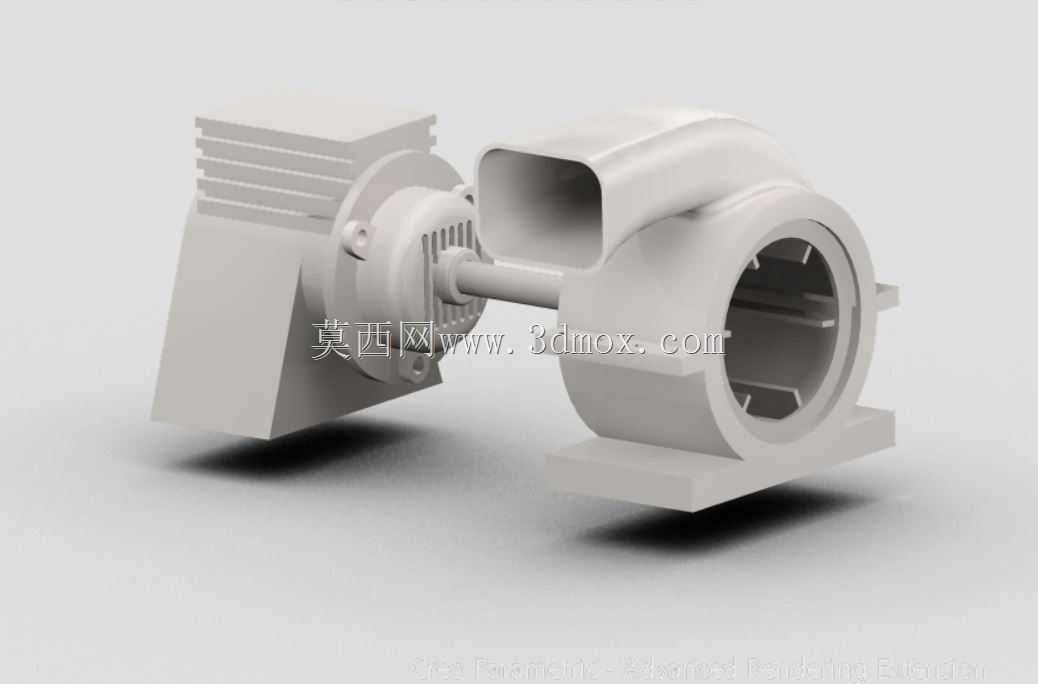

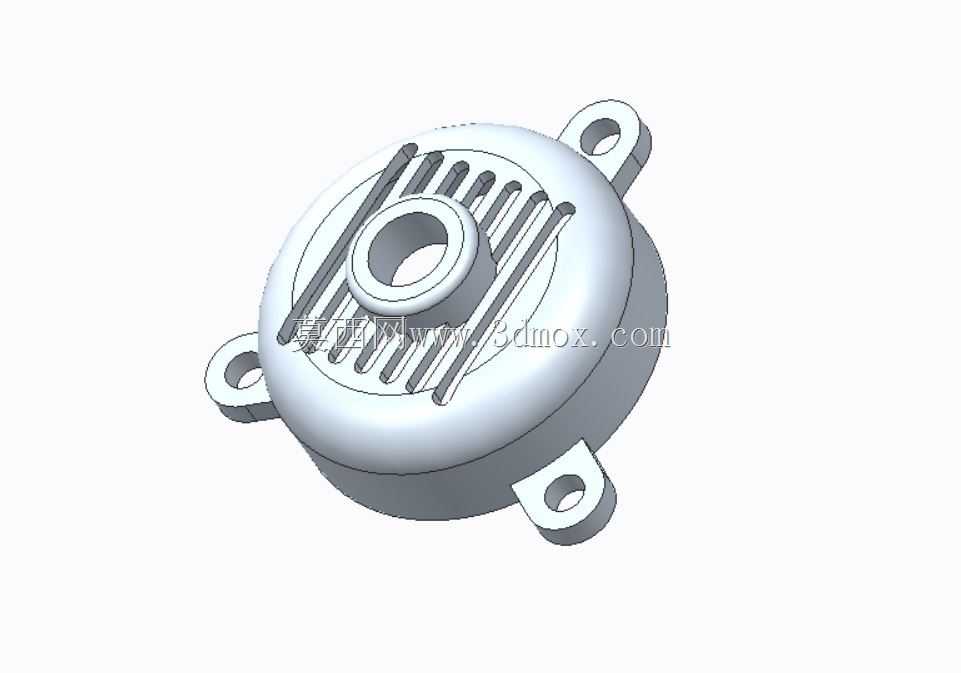

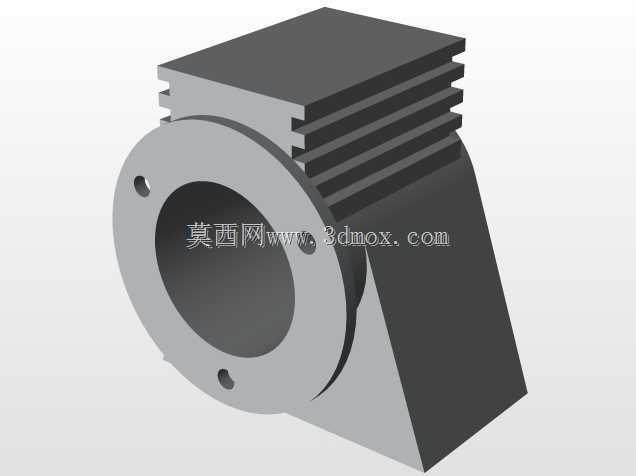

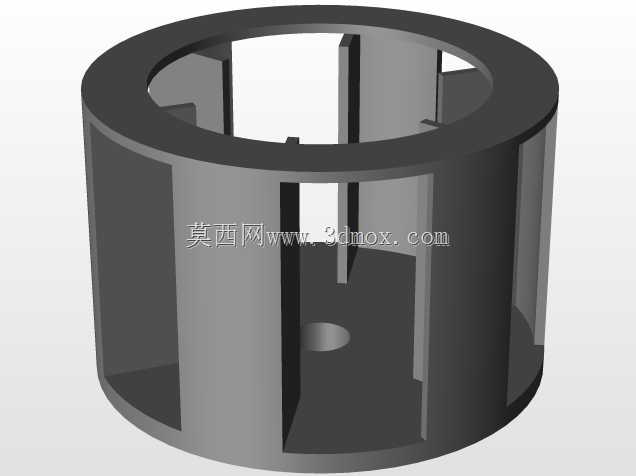

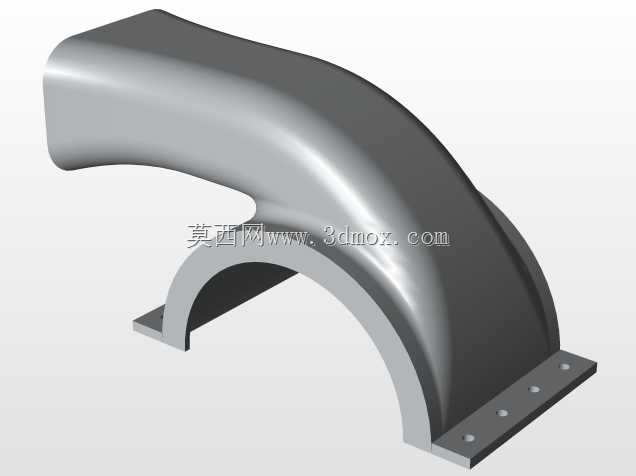

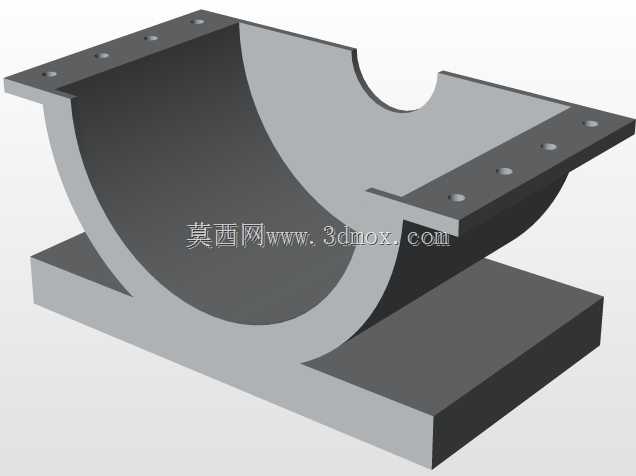

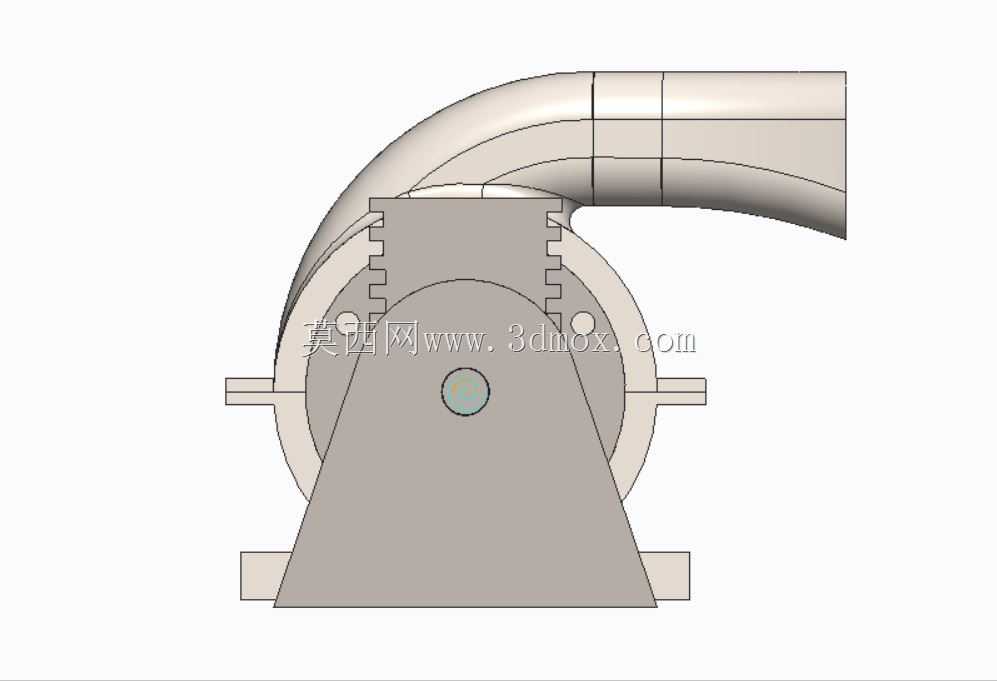

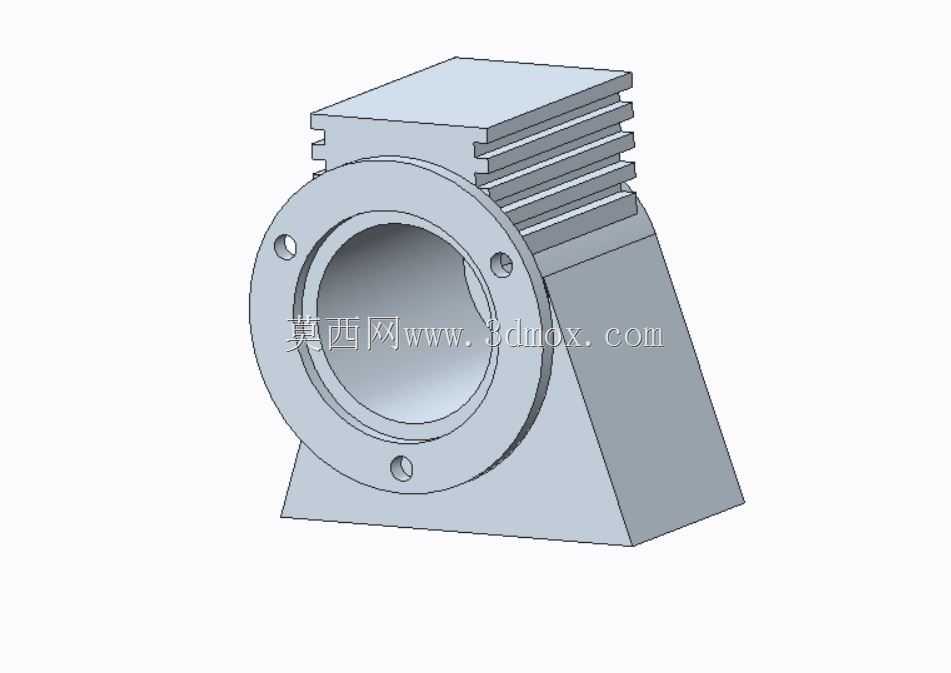

这款电动鼓风机总成是面向工业送风、设备散热、小范围气力输送场景开发的集成式鼓风部件，可直接配套在小型工业设备通风回路、生产工位局部送风系统、小型除尘设备的前端引风单元中使用，也可作为实验台架的气源发生部件，为低压送风场景提供稳定的风压与风量输出。实际运行过程中，动力端输出的扭矩通过传动轴向风轮端传递，带动蜗壳内的风轮高速旋转，将进风口导入的空气经蜗壳流道增压后从出风口送出，相比分体式的风机与电机组合，这款集成式总成省去了额外的对接安装支架与联轴器调整环节，能有效缩减设备整机的装配空间，降低现场安装的对位难度。从设计思路来看，整体采用同轴直连的布局逻辑，将动力单元与鼓风单元沿传动轴轴线方向排布，上壳体与下壳体采用分模面拼接的结构，既方便内部风轮、轴承位的加工精度控制，也便于后期运维过程中对内部积尘、磨损部件的清理与更换；电机端的散热筋沿壳体轴向排布，能在设备运行时通过空气自然流动带走电机工作产生的热量，避免长时间高负荷运行出现过热问题，端盖位置预留的通风间隙可引导部分冷风流经电机外壳，进一步提升动力单元的散热效率。外形与安装边界方面，总成整体采用卧式安装结构，底部设置两个对称的平置安装底座，底座上预留标准安装孔位，可直接通过螺栓固定在设备的安装平面上，无需额外设计转接工装；出风口采用方形直出结构，可直接对接方形通风管路，也可通过变径接头转接不同口径的软管，适配不同的管路布局需求；传动轴位置设置多重密封结构，避免鼓风过程中的灰尘进入轴承位造成部件磨损，同时也能防止输送的气流从传动间隙泄漏，保障鼓风效率。各部件的装配公差经过匹配设计，壳体拼接位置的止口结构能保证装配同轴度，减少运行过程中的振动与噪音，电机端的接线盒位置预留充足的接线空间，方便现场布线时的线缆接入与固定，整体结构紧凑，在有限的体积内实现了动力输出、气流增压、安装固定的全部功能，可直接作为标准部件集成到各类需要低压送风的工业设备中，减少设备开发过程中的重复设计工作量。
