可移动立式升降搅拌溶解设备结构设计

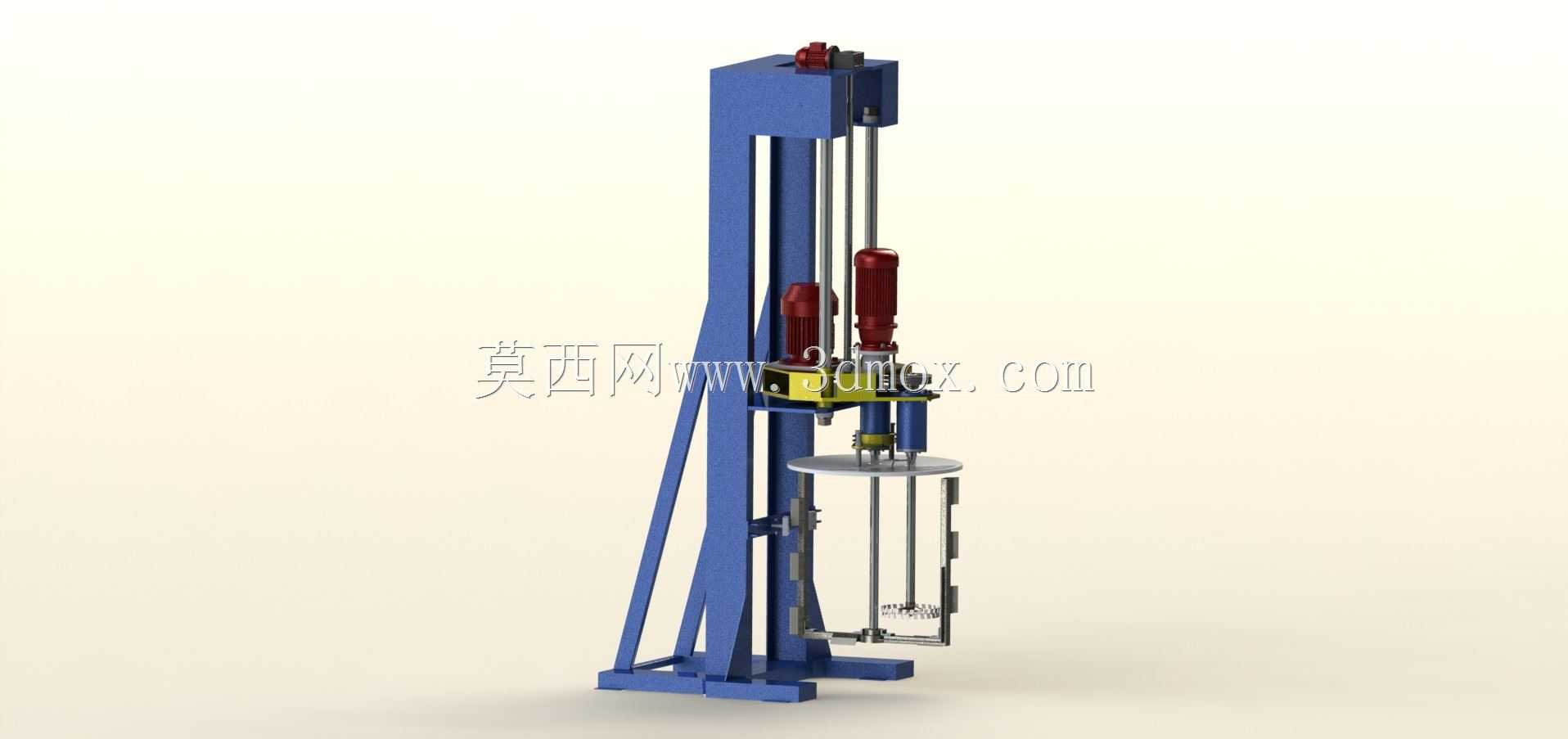

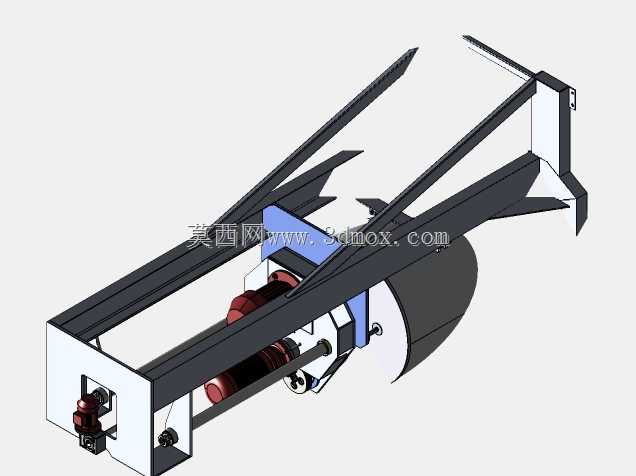

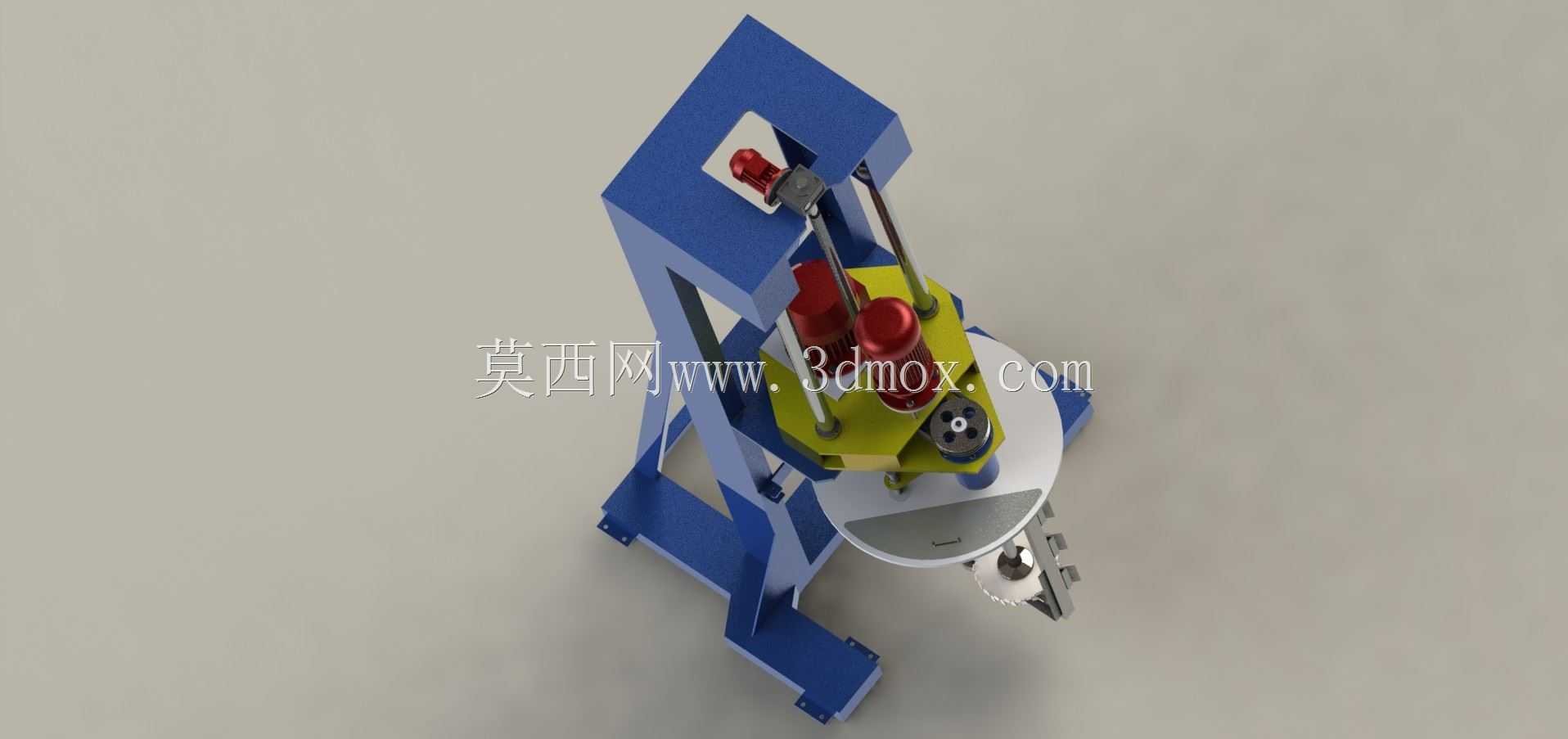

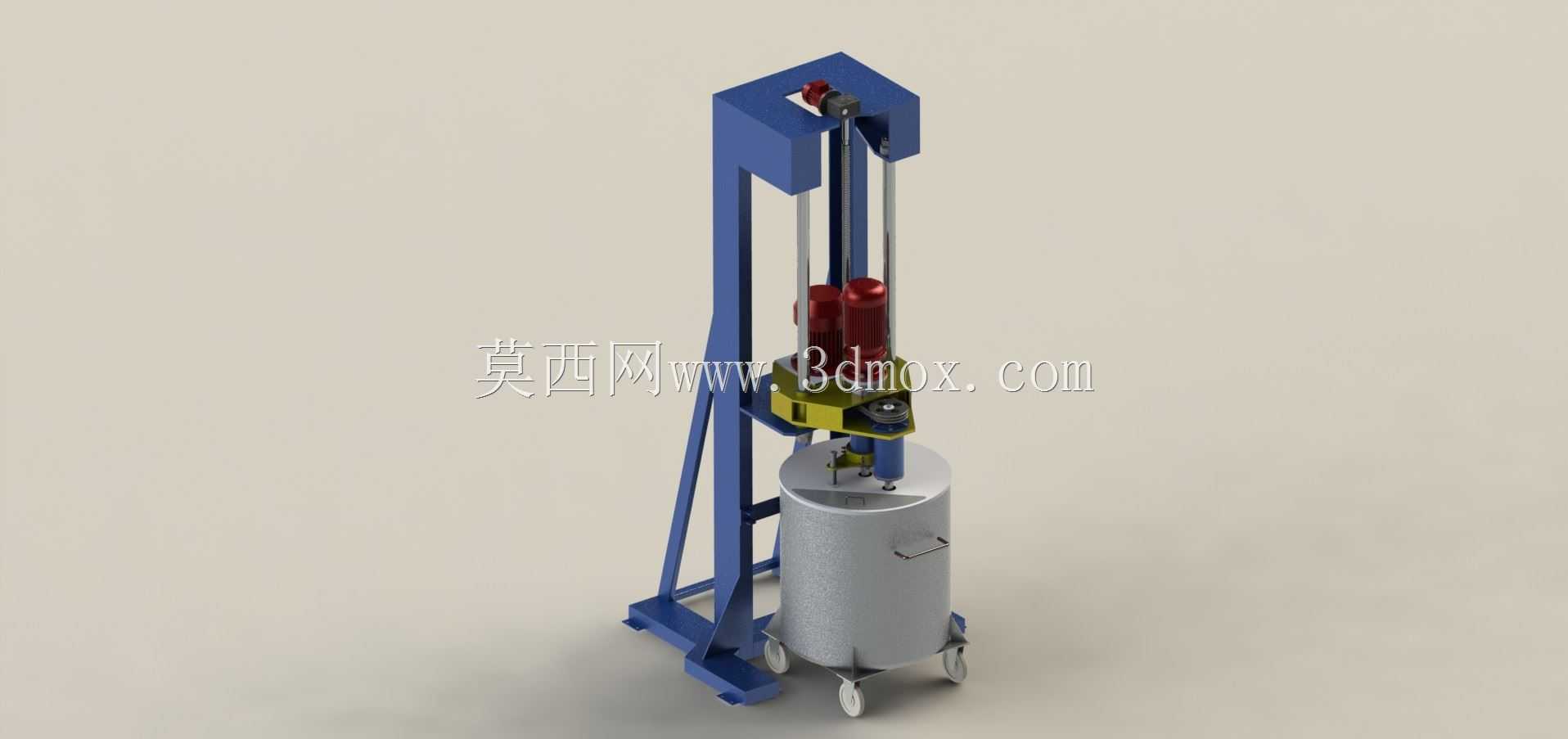

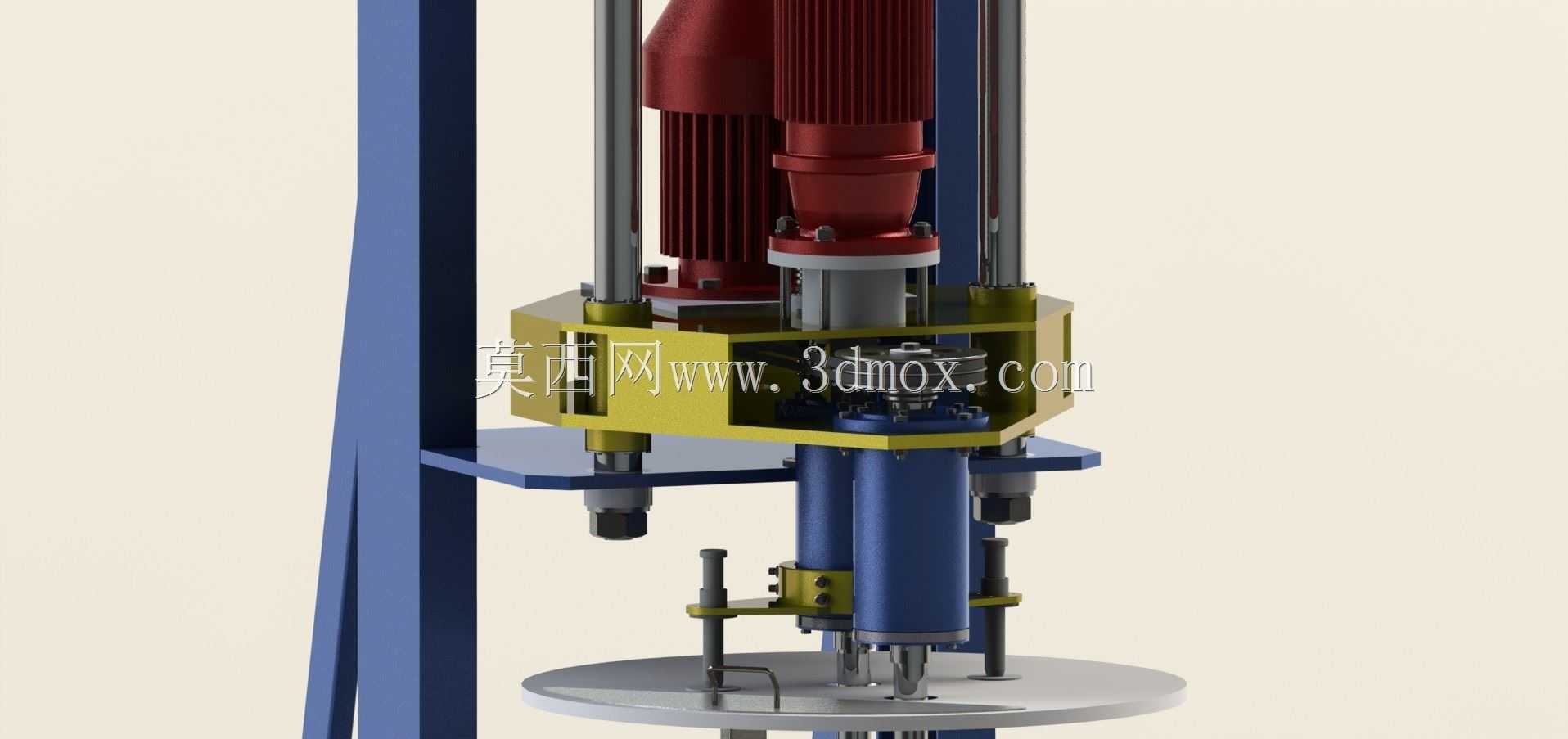

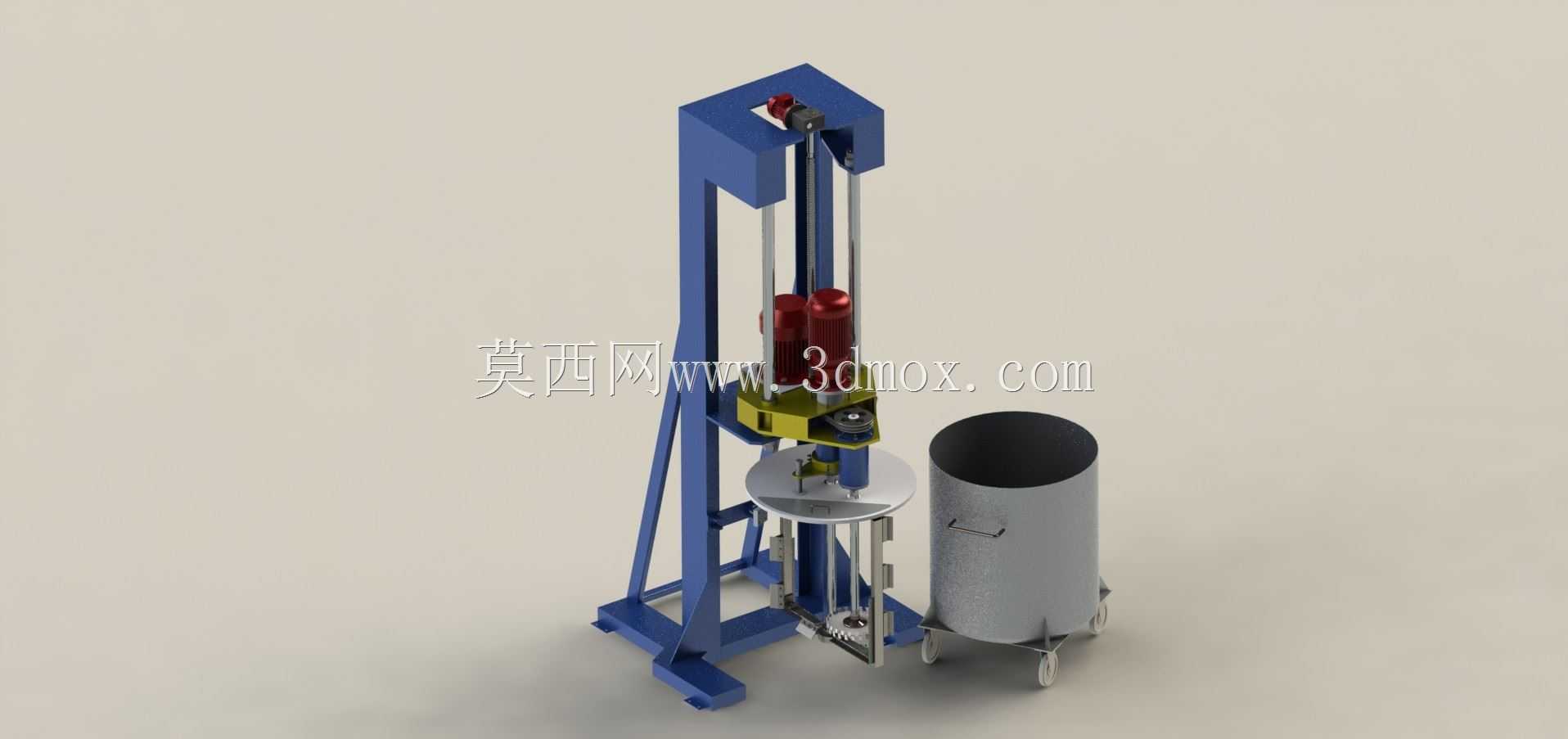

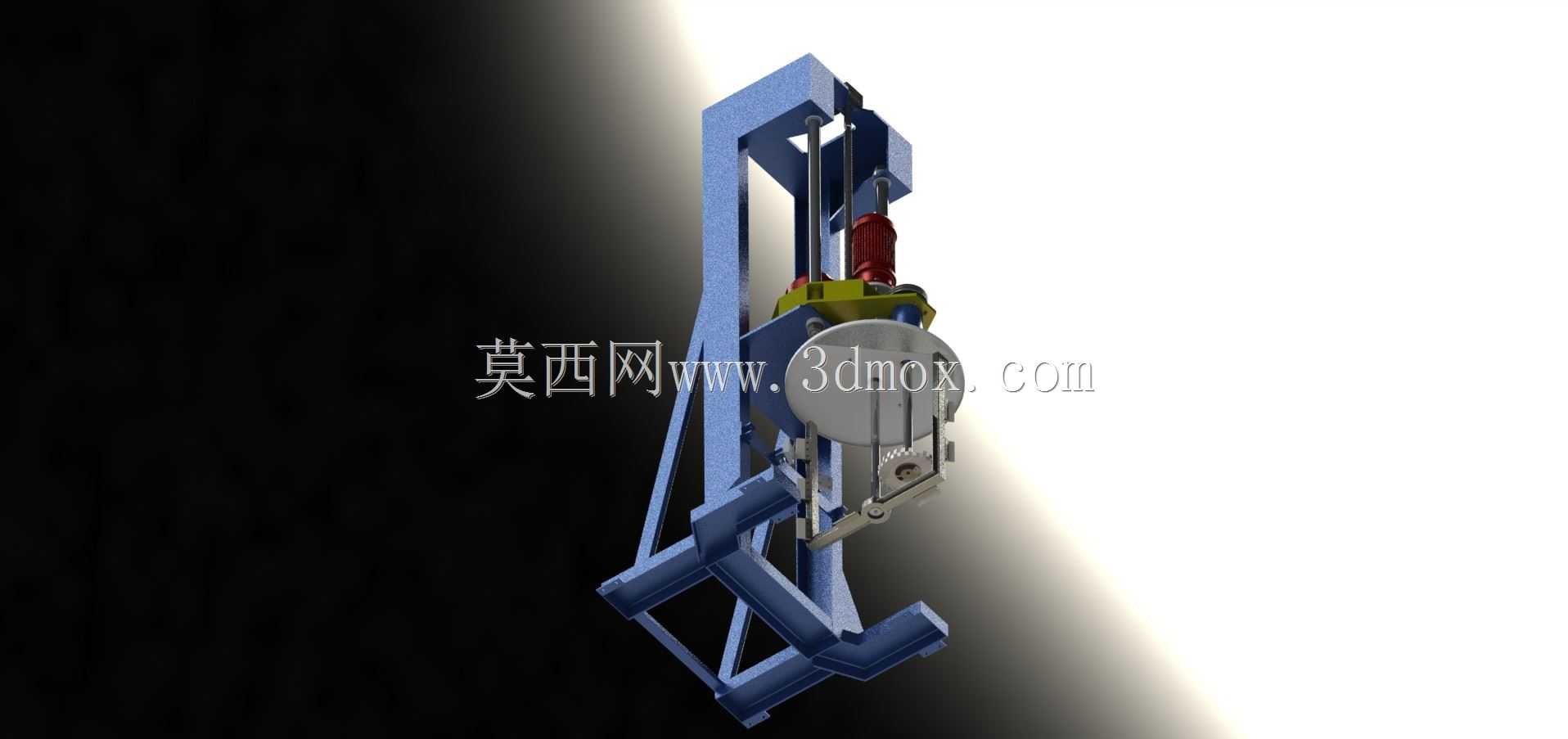

该立式升降搅拌溶解设备主要面向精细化工、食品配料、涂料制备等行业的小批量物料溶解混合场景，可完成固态粉料与液态溶剂的均匀分散、溶解搅拌作业，适配车间内多工位转场的生产需求，解决传统固定安装式搅拌设备无法灵活切换作业点位、小批量多品种生产换型效率低的痛点。设备整体采用立式龙门框架结构，主体支撑机架采用型钢焊接成型，底部设置可调式支撑脚与移动脚轮组合结构，作业时可通过支撑脚调平锁定设备位置，避免搅拌过程中设备晃动偏移，转场时可收起支撑脚依靠脚轮快速推移，无需额外吊装转运，适配车间内不同反应工位的灵活切换需求。搅拌执行部分采用升降式安装结构，驱动单元搭载减速搅拌组件，可根据料桶内物料液位调整搅拌轴的伸入深度，避免低液位时搅拌桨空转、高液位时搅拌范围不足的问题；搅拌头采用高剪切式桨叶结构，运转时可在料桶内形成轴向与径向结合的紊流场，快速打破粉料团聚结构，加速溶质在溶剂中的溶解速率，相比普通桨叶搅拌可缩短30%以上的溶解作业时长。配套的物料容桶采用不锈钢材质制作，桶身侧面设置搬运把手，底部同样配置万向脚轮，可单独承接物料后推移至搅拌工位，搅拌完成后可直接推移至下一工序，无需额外倒料转运，减少物料转移过程中的撒漏与污染风险。设计过程中重点考量了作业安全边界，机架的升降导轨设置了上下限位结构，避免搅拌头升降超程碰撞机架或料桶；驱动单元与搅拌轴的连接部位设置了防护外罩，避免操作人员误触运转部件引发安全事故；设备整体的安装占地边界控制在1.2米见方范围内，无需大面积固定安装基础，普通平整硬化车间地面即可放置使用，适配中小规模生产车间的空间布局需求。同时机架的横梁与立柱采用模块化连接结构，可根据实际使用的料桶高度调整横梁的安装位置，适配不同容积规格的料桶使用，拓展设备的适用场景范围。
