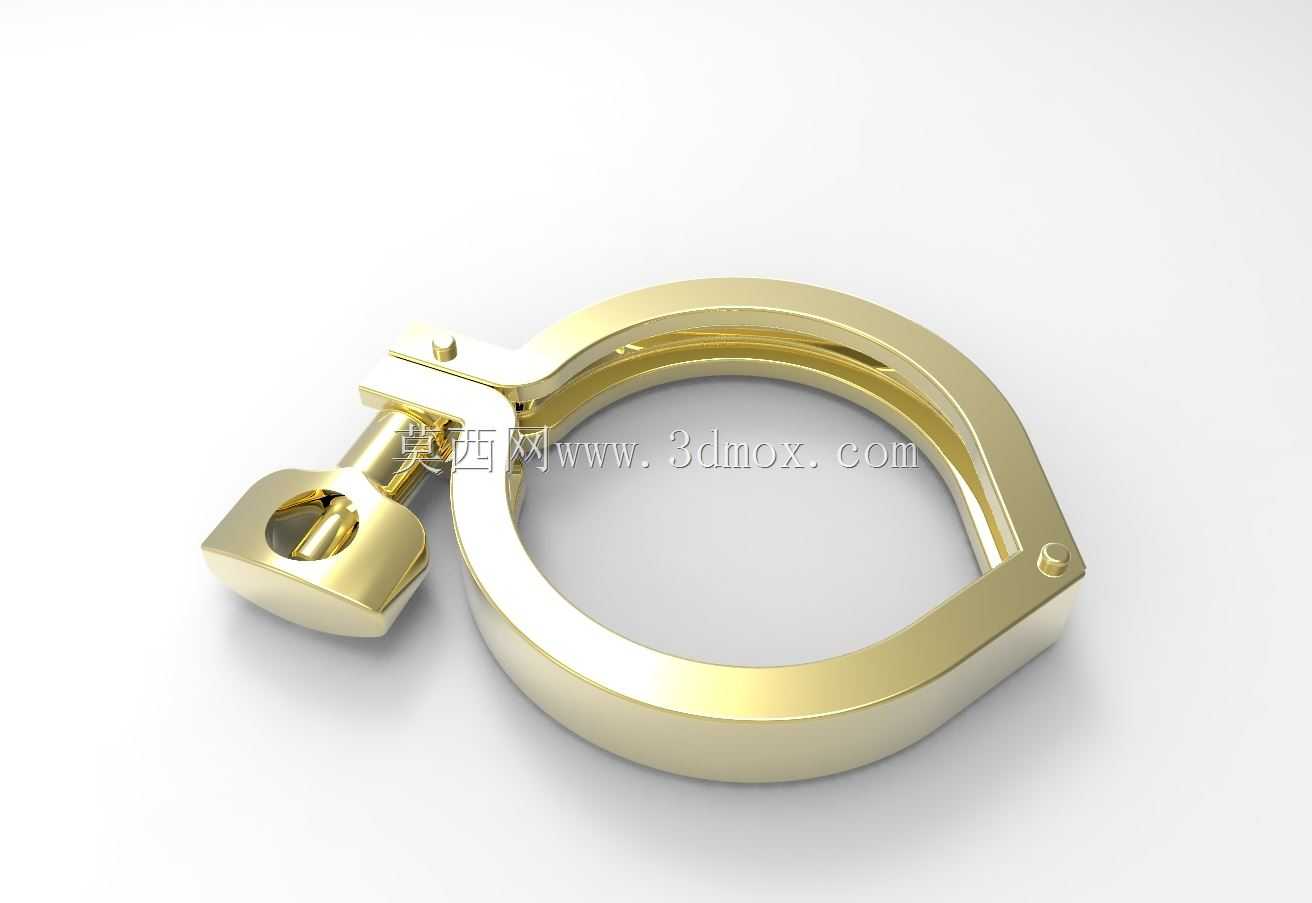

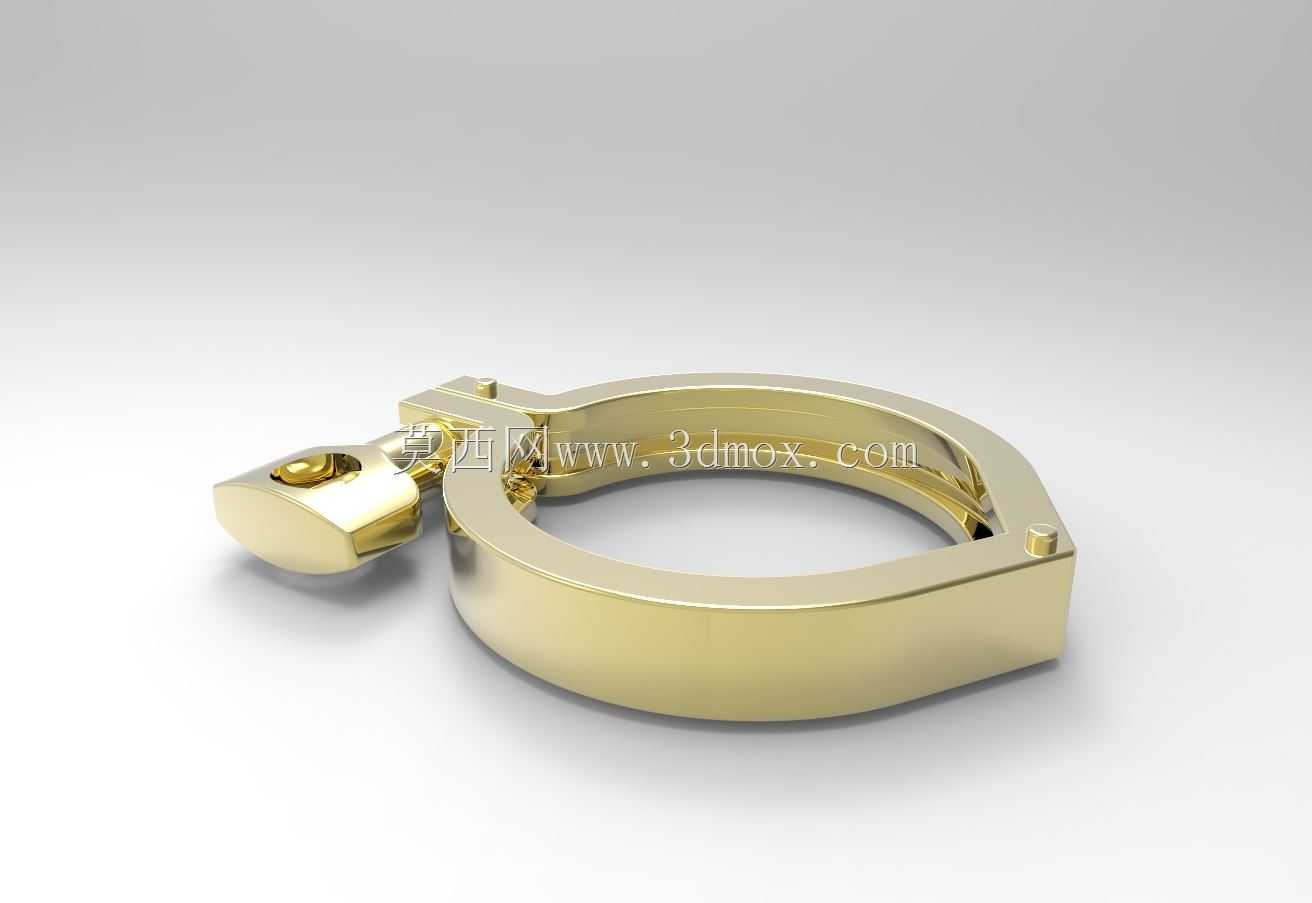

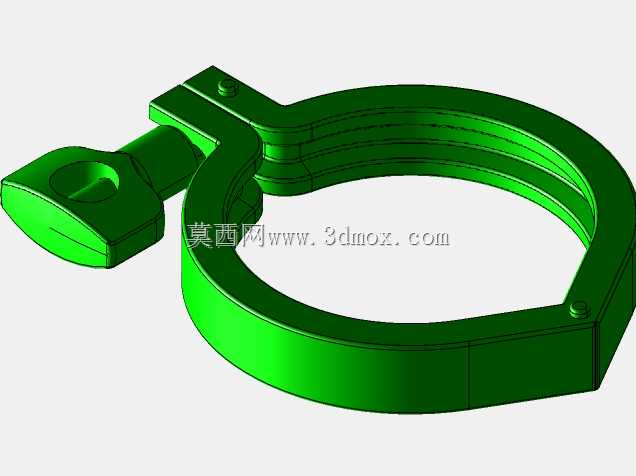

2英寸快装式管道连接卡箍结构设计

这款卡箍是管道系统中用于实现管段端部快速密封连接的核心紧固件，广泛应用于食品饮料输送管路、制药洁净管道、给排水系统、化工流体输送管线、真空管路以及小型设备的流体回路中，在需要频繁拆装检修、定期清理管路内部的场景下，相比法兰连接、焊接连接具备更突出的拆装效率优势，无需复杂的螺栓对位或焊接作业，单人即可快速完成管路的装拆操作，大幅降低管路维护的时间成本与人工成本。从功能特性来看，该卡箍适配2英寸标准管径的卡套式管端，依靠环抱式的箍体结构施加均匀的周向抱紧力，配合管端的密封垫圈即可实现管路的密封连接，可承受常规工况下的流体压力，避免输送介质出现渗漏问题；卡箍自带的快锁扣结构无需额外工具即可完成锁紧与解锁操作，锁止后具备可靠的防松脱能力，在管路存在小幅振动的工况下也能保持稳定的连接状态，不会出现自行松脱导致的介质泄漏风险。在设计思路上，这款卡箍采用了对称式的半环箍体结构，一侧通过销轴实现两个半环的铰接转动，另一侧设置快锁卡扣结构，整体结构没有冗余的零散零件，避免拆装过程中出现零件遗失的问题；箍体的内侧弧度严格匹配对应管径的管端卡套外径，确保锁紧时箍体与管端卡套的接触面完全贴合，让抱紧力均匀分布在整个接触圆周上，避免局部应力集中导致的管端变形或者密封失效问题；卡扣的锁紧行程经过精准测算，既能够保证锁紧后提供足够的抱紧压力实现密封，又不会因为锁紧力过大导致箍体变形或者密封垫圈被过度挤压损坏。从安装边界来看，这款卡箍的整体外轮廓为带锁扣的环形结构，安装时仅需要在管端连接处预留出可供卡扣开合操作的径向空间即可，不需要像法兰连接那样预留较大的螺栓拆装操作空间，能够有效压缩管路排布所需的空间占比，适合在设备内部管路排布紧凑的场景下使用；箍体的轴向宽度经过优化，在保证结构强度足够的前提下尽可能缩小轴向尺寸，不会占用过多的管路轴向长度，适配紧凑化的管路布局需求；铰接部位的销轴与锁扣部位的接触位置都做了耐磨结构设计，能够承受数百次的反复拆装操作而不出现明显的磨损松旷，长期使用依然可以保持稳定的锁紧力与密封性能，在日常管路维护、滤芯更换、管路清理等频繁拆装的场景下具备更长的使用寿命。
