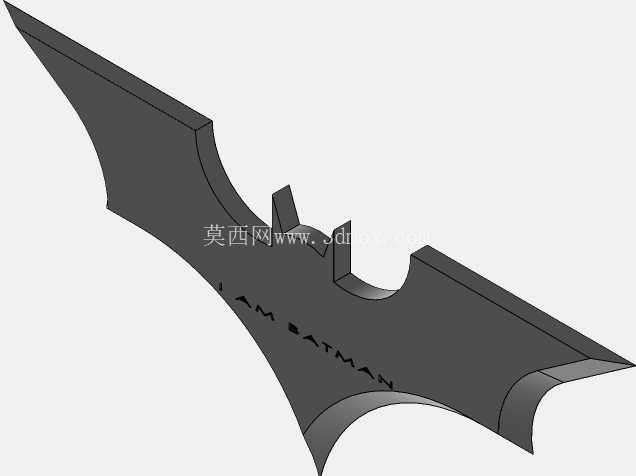

蝙蝠侠飞镖造型标识立体结构设计

　　这款蝙蝠侠主题标识造型件，最初的设计出发点是适配桌面文创摆件、影视主题周边手办的定制生产需求，同时可直接用于FDM、光固化类3D打印设备的快速成型制作，也能适配小型精铸工艺做金属材质的纪念周边生产。从结构设计逻辑来看，整体采用对称式飞镖轮廓做基底，外轮廓的尖角做了R0.8的圆角过渡处理，避免打印或铸造过程中出现尖角应力集中导致的翘边、缺料问题，同时也能避免日常摆放时尖锐边角划伤使用者。主体厚度设置为8mm，这个厚度尺寸既保证了手持把玩时的分量感，也适配绝大多数桌面级3D打印机的最小层厚设置，打印时无需额外添加支撑结构，仅需在底部添加3mm的裙边即可完成成型，大幅降低后处理的工作量。

　　标识表面的“I AM BATMAN”刻字采用0.5mm深度的阴刻设计，刻字宽度统一设置为1.2mm，既保证了刻字线条的清晰度，也不会因为刻槽过窄导致打印时出现堵料、积屑问题，后期如果做喷漆分色处理，窄槽结构也能很好地阻挡油漆溢出，提升分色作业的效率。从安装边界来看，该造型件背部预留了2mm深的圆形沉孔，可适配直径6mm的强磁磁片嵌入，既可以直接吸附在金属置物架、机箱侧板作为装饰件，也可以粘贴EVA防滑垫直接放置在桌面作为摆件，无需额外设计安装支架。

　　在实际应用场景中，除了作为个人收藏的文创周边，该结构也可直接用于影视主题展的装饰标识制作，通过等比例放大尺寸后采用亚克力切割、CNC铣削加工即可做成大型墙面标识，放大过程中所有的圆角、刻字比例都做了参数化关联，调整整体尺寸时不会出现特征变形问题。设计过程中特意对轮廓曲线做了曲率连续处理，所有的翼面过渡边都采用G2连续曲面，不管是小尺寸打印做手把件，还是大尺寸加工做展示标识，曲面过渡都不会出现折线、棱边错位的问题。针对3D打印场景做的结构优化还包括，所有的竖直面都做了0.2度的拔模斜度，即便是采用PLA材料打印，也不会出现层间粘接不牢导致的掉块问题，打印完成后去除支撑时也不会因为拔模角度不足导致表面拉伤。

　　如果用于铸造工艺生产，该结构的壁厚均匀度控制在±0.2mm以内，没有出现壁厚突变的区域，铸造过程中不会出现缩孔、冷隔缺陷，浇口位置预留的工艺凸台在后期打磨时可以直接去除，不会破坏主体外观轮廓。从功能特性上来说，该造型件没有活动结构，属于一体化成型的装饰类零件，结构强度完全满足日常摆放、手持把玩的需求，100cm高度自由跌落至水泥地面不会出现断裂问题，材料适配范围覆盖PLA、ABS、光敏树脂等常见3D打印材料，也可适配铝合金、锌合金等低压铸造工艺做金属版本生产。
