长料卧式木工车床结构设计方案

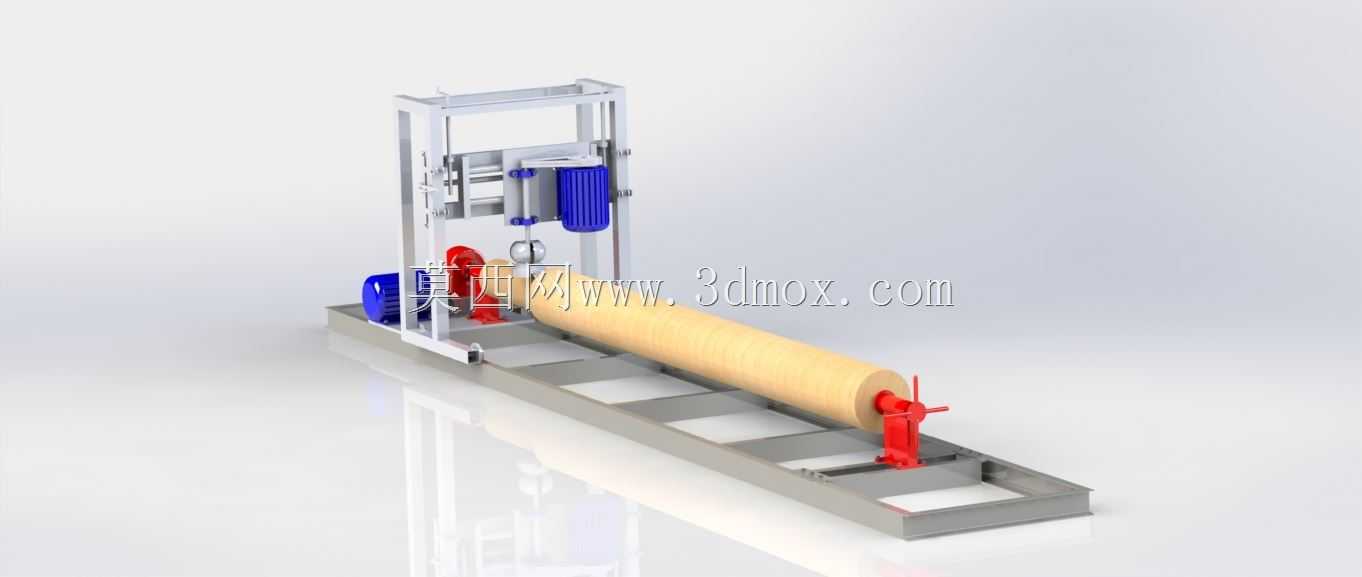

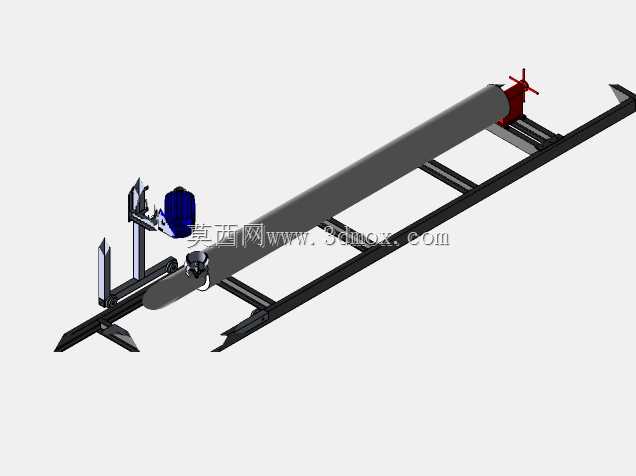

这款卧式木工车床主要面向实木长料回转加工场景，常见于仿古建木作、实木家具制造、园林景观木料加工等作业领域，可完成圆柱木料的外圆车削、粗打磨、定径成型等工序，适配长度较大的圆木段加工需求，解决了普通小型木工车床无法加工长尺寸木料的痛点。设备整体采用卧式长床身布局，床身采用型钢焊接框架结构，刚性充足，可承载大重量长木料的回转作业，避免加工过程中床身形变影响加工精度。床身导轨面预留了可调节的尾座安装位，尾座采用手动顶紧结构，可根据待加工木料的长度灵活调整安装位置，适配不同长度规格的木料装夹需求，顶紧端配备回转顶尖，减少木料回转过程中的摩擦阻力，降低驱动负载。设备的动力端集成了主驱动电机、传动机构与进给刀架，刀架采用可升降可横移的结构设计，操作人员可根据木料的加工直径、车削深度调整刀架位置，适配不同直径规格的木料加工需求，刀架安装位可适配车刀、粗磨轮等不同作业附件，满足从粗车到半精磨的多工序加工需求。设备的动力传动部分设置了防护外罩，将传动带、旋转轮等危险部件完全封闭，避免加工过程中木屑飞溅、操作人员误触旋转部件引发安全隐患，同时外罩预留了散热间隙，保障长时间作业时动力部件的散热需求。设备的安装边界充分考虑了车间作业场景，整体宽度控制在常规车间通道可通行的范围内，底部预留了地脚安装孔，可直接固定在水泥地面上，无需额外制作复杂安装基础，降低了设备落地的改造成本。床身的排屑空间采用开放式设计，加工产生的木屑可直接落至床身下方的收集区域，无需额外设置复杂的排屑结构，日常清理维护十分便捷。设备的操作控件集中布置在动力端侧方，操作人员站在设备侧方即可完成启停、进给调整、尾座锁紧等全部操作，作业过程中无需频繁移动位置，有效提升长木料加工的作业效率。针对长木料加工易出现的挠曲变形问题，床身中段预留了可调节的中心托架安装位，加工超长木料时可加装中心托架支撑木料中段，避免木料高速回转时出现甩动、振颤问题，保障加工过程的稳定性与成品的圆柱度精度。
