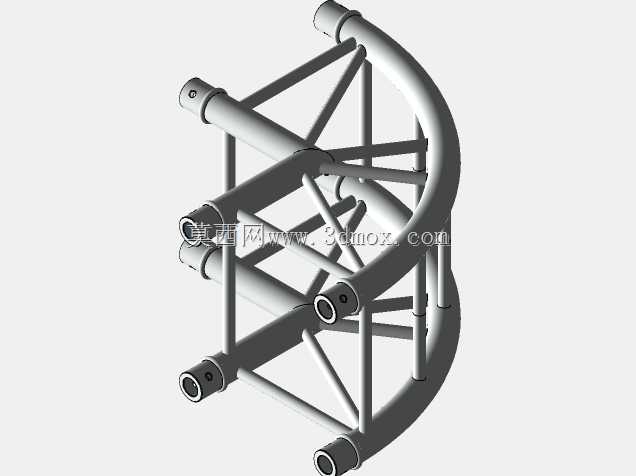

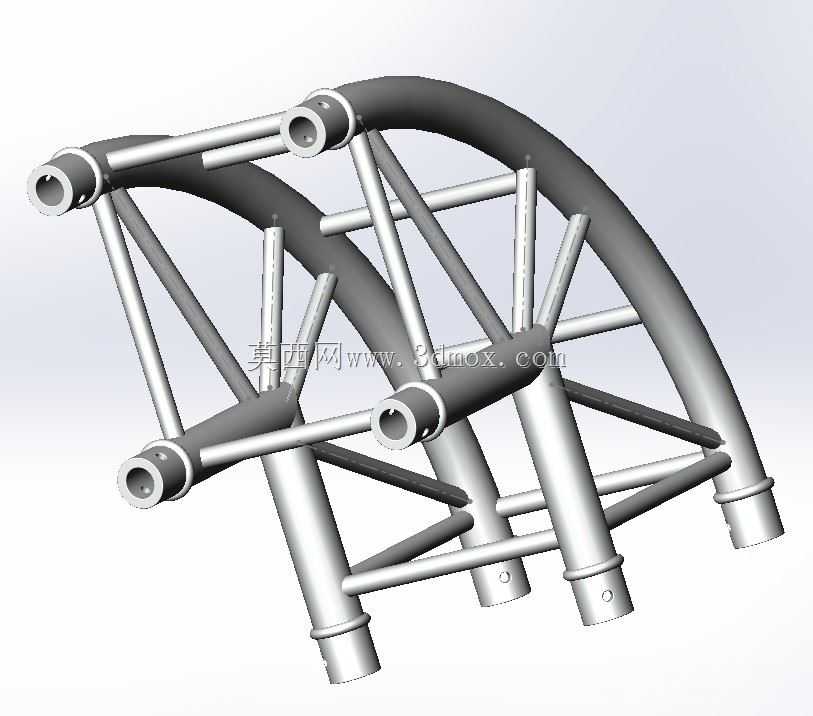

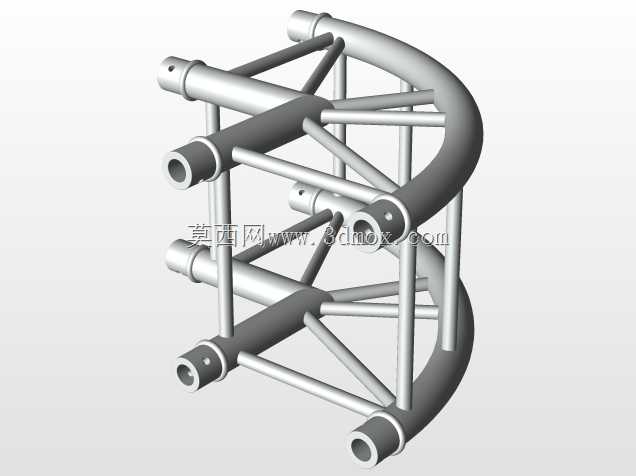

90度转角空间桁架连接节点构件

该构件为空间管桁架体系中的90度转角区域连接节点，主要应用于大跨度公共建筑屋面、场馆穹顶支撑、工业通廊承重骨架、异形景观构筑物的转角受力部位，是桁架结构传递轴力、弯矩与剪力的核心传力单元，在结构体系中承担多方向杆件的荷载汇集与力流转向作用，保障转角区域结构受力的连续性与整体稳定性。从实际用途来看，该节点可适配多根不同走向的圆管杆件拼接，既能够作为平面桁架转角处的加强连接结构，也可作为空间曲面桁架的分岔节点，满足弧形、折线形桁架在转角位置的杆件汇交需求，避免多管直接相贯焊接带来的应力集中问题，有效降低现场焊接作业的精度控制难度，提升结构安装的施工效率。在功能特性上，该节点采用主管贯通、支管通过节点球与短管转接的设计形式，主弧形管保持连续走向保障纵向受力传递效率，各方向斜向支撑杆件通过预制的连接短管与节点主体精准对接，所有连接端口均预留适配标准圆管的插接定位段，可实现杆件与节点的快速对位装配，节点整体采用等强度设计逻辑，各连接部位的截面承载力均匹配对应杆件的最大受力需求，在承受竖向恒载、活载的同时，可有效抵抗风荷载、温度应力带来的多方向作用力，避免节点区域出现应力突变引发的结构失效。设计思路上，该节点充分结合空间桁架转角处的力流分布特征，将多根汇交杆件的连接位置进行错落排布，避免多道焊缝在同一区域重叠带来的材质劣化问题，弧形主管的曲率完全匹配桁架整体的线形走向，各支管的连接角度严格按照结构受力计算的最优角度设置，既保障斜杆对主管的支撑效率，也减少不必要的杆件弯折加工，节点外部的环形凸筋结构既可以提升节点本体的抗扭刚度，也可作为现场安装时的定位标识，方便施工人员快速确认节点的安装朝向与对接位置。在外形尺寸与安装边界方面，该节点整体沿弧形走向的轮廓长度适配常规2米模数的桁架节间划分，各连接端口的管径匹配工程中常用的结构圆管规格，节点整体的最大外轮廓尺寸控制在常规吊装设备的作业覆盖范围内，安装时仅需将对应规格的桁架杆件插入预留的连接短管，完成环缝焊接即可实现可靠固定，节点周边预留足够的焊接操作空间，无需额外定制特殊工装即可完成现场装配作业，适配绝大多数常规管桁架结构的安装施工要求。
