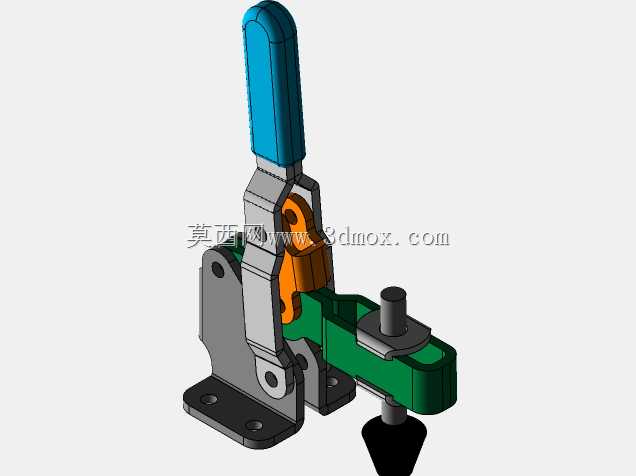

手动立式快速压紧夹具结构设计

这款手动压紧装置广泛应用于电子元器件组装、小型五金件冲压定位、木工板材临时固定、塑胶件水口修剪工装、PCB板焊接定位等多类生产场景，是小批量加工、工位辅助装夹环节里替代传统螺栓压紧、气缸压紧的高性价比方案，尤其适合无气源配套的零散工位、频繁换型的柔性生产线，以及需要人工快速操作的装配工序，能够在一秒内完成压紧与释放动作，大幅降低装夹辅助工时，提升单工位作业效率。

从实际用途来看，该装置核心作用是对加工件施加稳定的垂直压紧力，避免工件在钻孔、铆接、胶合、检测、打标等工序中出现移位、翘曲、振动偏移问题，相比传统的螺旋压紧结构，它不需要反复旋转手柄调节行程，操作工人只需要扳动上部的手柄即可完成整个锁紧行程，操作力度小，长期重复作业也不易产生手部疲劳，适配工位上的高频次装夹需求。

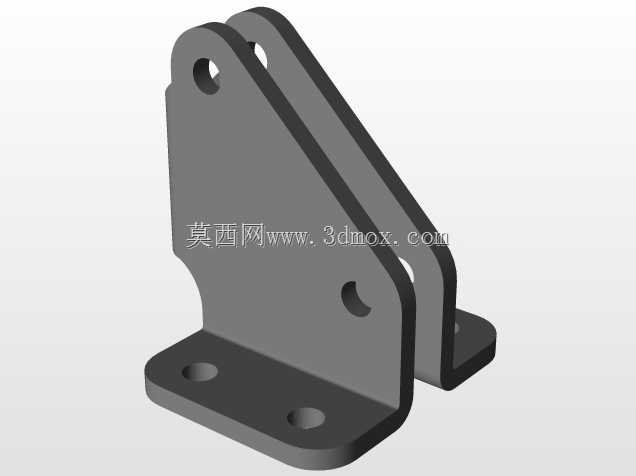

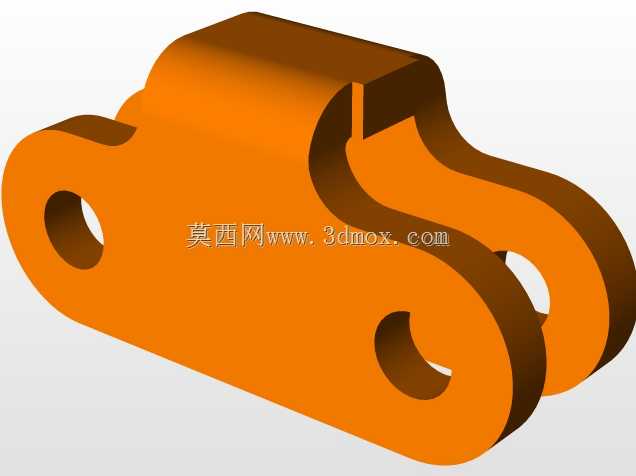

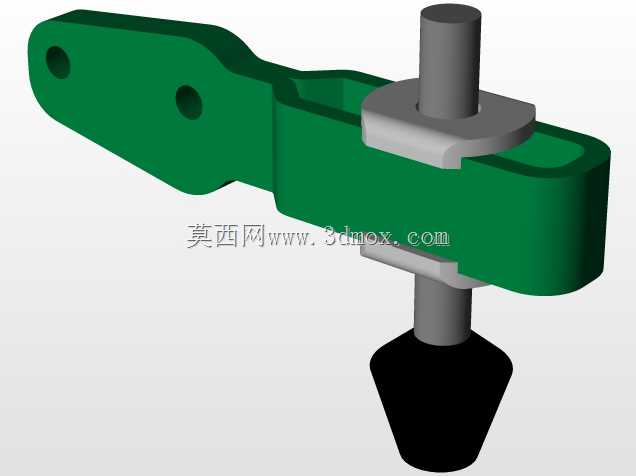

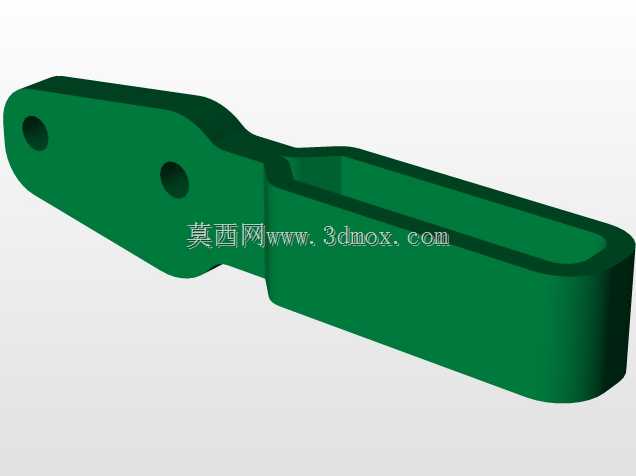

功能特性上，这款压紧装置采用肘节死点锁紧结构设计，当手柄扳动到锁紧位置时，内部连杆机构会越过力学死点，此时即便工件受到加工过程的反向冲击力、振动作用力，压紧状态也不会自行松脱，锁紧可靠性极强；压头位置采用可调节螺杆设计，能够根据不同厚度的工件灵活调整压头伸出长度，适配0-35mm范围内的不同厚度工件装夹需求，压头端部采用软质橡胶材质，接触工件时不会刮伤工件表面，也能补偿工件表面的微小形位误差，保证压紧力均匀分布。底座采用带安装孔的平板式结构，能够通过螺栓直接固定在工作台面、工装板或者专用治具上，安装稳固不会出现侧翻偏移。

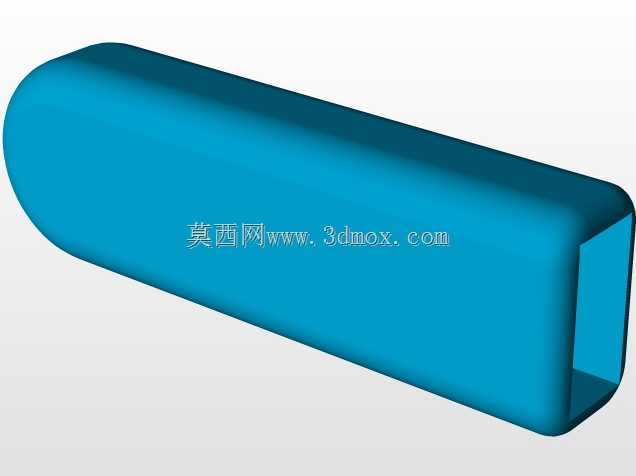

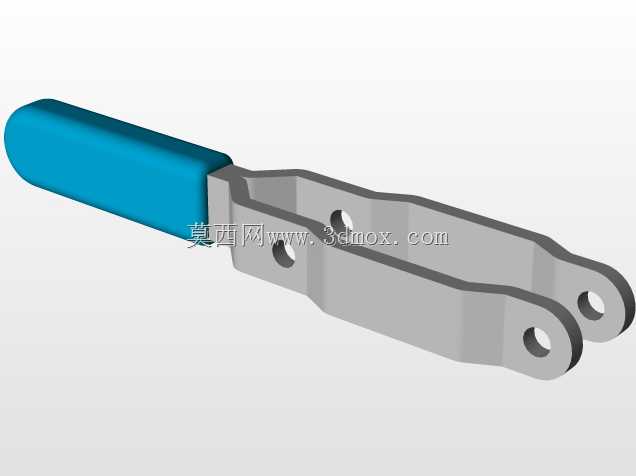

设计思路层面，这款结构优先考虑了人工操作的人机工程学，手柄采用符合手部握持弧度的长条形包覆设计，操作时力臂长度经过优化，只需要施加很小的握力就可以输出数百牛的压紧力，普通女工也可以轻松操作；整体结构采用模块化拆分设计，铰接位置都配置了耐磨衬套，长期使用磨损后可以单独更换衬套，不需要整体报废，维护成本极低；外露的运动部件做了轮廓倒圆处理，操作过程中不会划伤操作人员手部，符合工位作业的安全要求。

从安装边界与尺寸来看，该装置底座安装孔距为标准通用规格，整体安装占用台面尺寸约为120mm*65mm，锁紧状态下整体高度约180mm，打开状态下手柄最大抬起高度约260mm，压头工作行程约20mm，安装时只需要在工作台面对应位置钻四个M6的安装孔即可完成固定，不需要额外加工复杂的安装槽位，适配绝大多数常规工装台面的安装条件，也可以直接集成在各类非标治具、流水线工位板上使用，适配性极强。
