倾斜式物料输送桁架结构设计

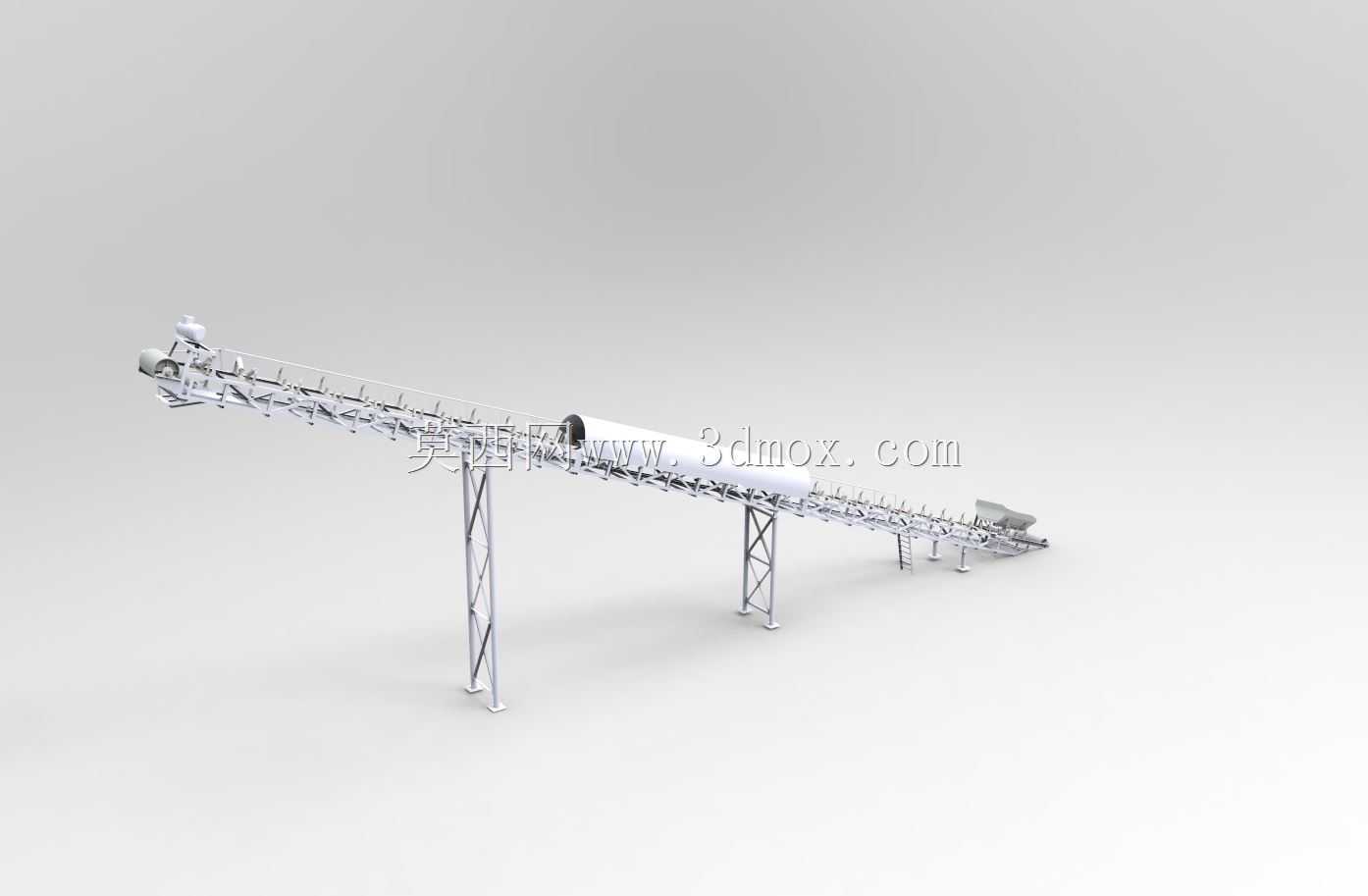

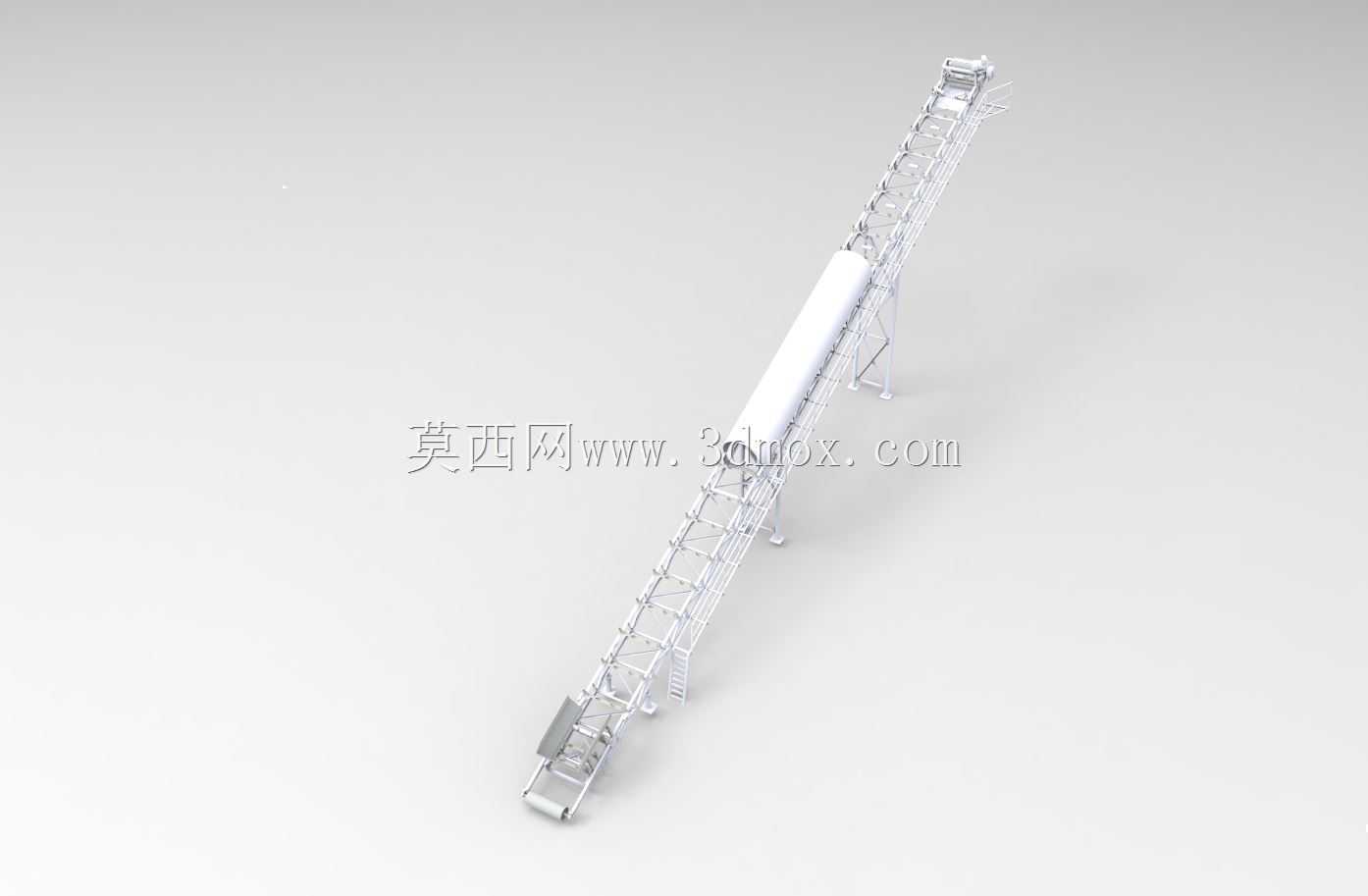

这款倾斜输送设备主要面向散状、袋装物料的爬坡转运场景，常见于粮食仓储、矿山选矿、建材加工、港口散货装卸等生产环节，用来解决不同高程作业面之间的物料连续输送需求，替代传统的人工搬运或间歇式提升设备，大幅降低物料转运过程中的人力损耗与物料洒落损耗。设备整体采用倾斜布置的桁架式主体结构，支撑腿采用格构式型钢焊接设计，相比实心型材支撑在保证结构刚度的同时有效降低了设备自重，便于现场的吊装与移位作业，支撑腿底部预留有地脚螺栓安装孔位，可根据现场地面平整度做高度微调，适配硬化水泥地面、钢结构平台等多种安装基面。输送段的机架两侧设置有连续的托辊安装位，可根据输送物料的容重、粒度选择不同间距的槽型托辊组，承载段托辊采用槽型布置能够有效避免散状物料在爬坡输送过程中向两侧洒落，回程段设置平托辊承托输送带，减少输送带运行过程中的下垂抖动，降低运行噪音与输送带磨损。设备高端设置有驱动滚筒安装位，可配套防爆电机、减速机构实现输送带的匀速运行，低端设置有张紧滚筒与导料槽，导料槽可衔接上游的给料设备，让物料能够平稳落到输送带上，避免进料冲击造成的输送带跑偏。设计过程中充分考虑了不同输送倾角的适配性，整体机架采用分段模块化设计，可根据现场的高程差需求调整输送段长度与倾斜角度，当输送倾角较大时可在输送带表面加装横向挡条，进一步提升物料爬坡过程中的稳定性，避免物料下滑。设备两侧预留有安全护栏、跑偏传感器、急停拉绳的安装接口，可根据现场的安全生产规范加装对应的防护与检测部件，满足不同行业的作业安全要求。整体结构的安装边界充分考虑了常规工业厂房的通道尺寸与吊装能力，各分段模块的重量控制在常规车间吊装设备的额定载荷范围内，现场安装时仅需完成分段机架的螺栓拼接、支撑腿调平固定、输送带穿绕张紧即可投入使用，无需大量现场焊接作业，能够有效缩短现场安装调试的周期。
