小型皮带式物料传送输送设备结构

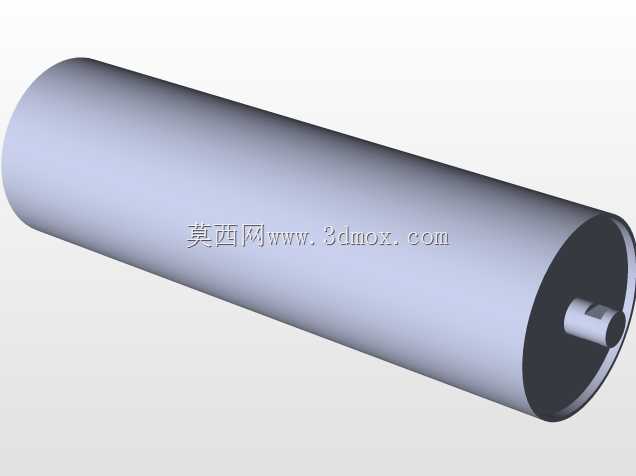

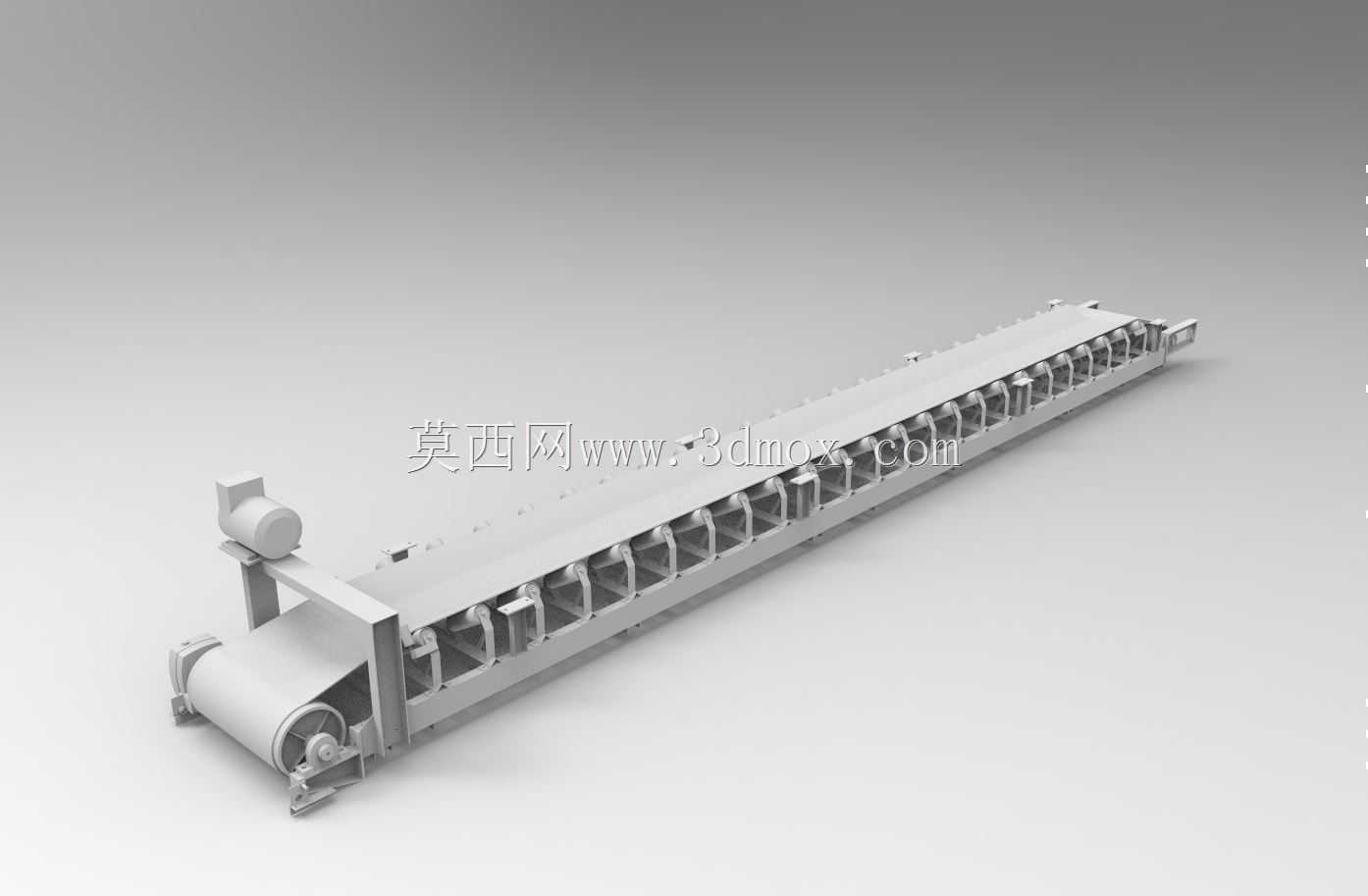

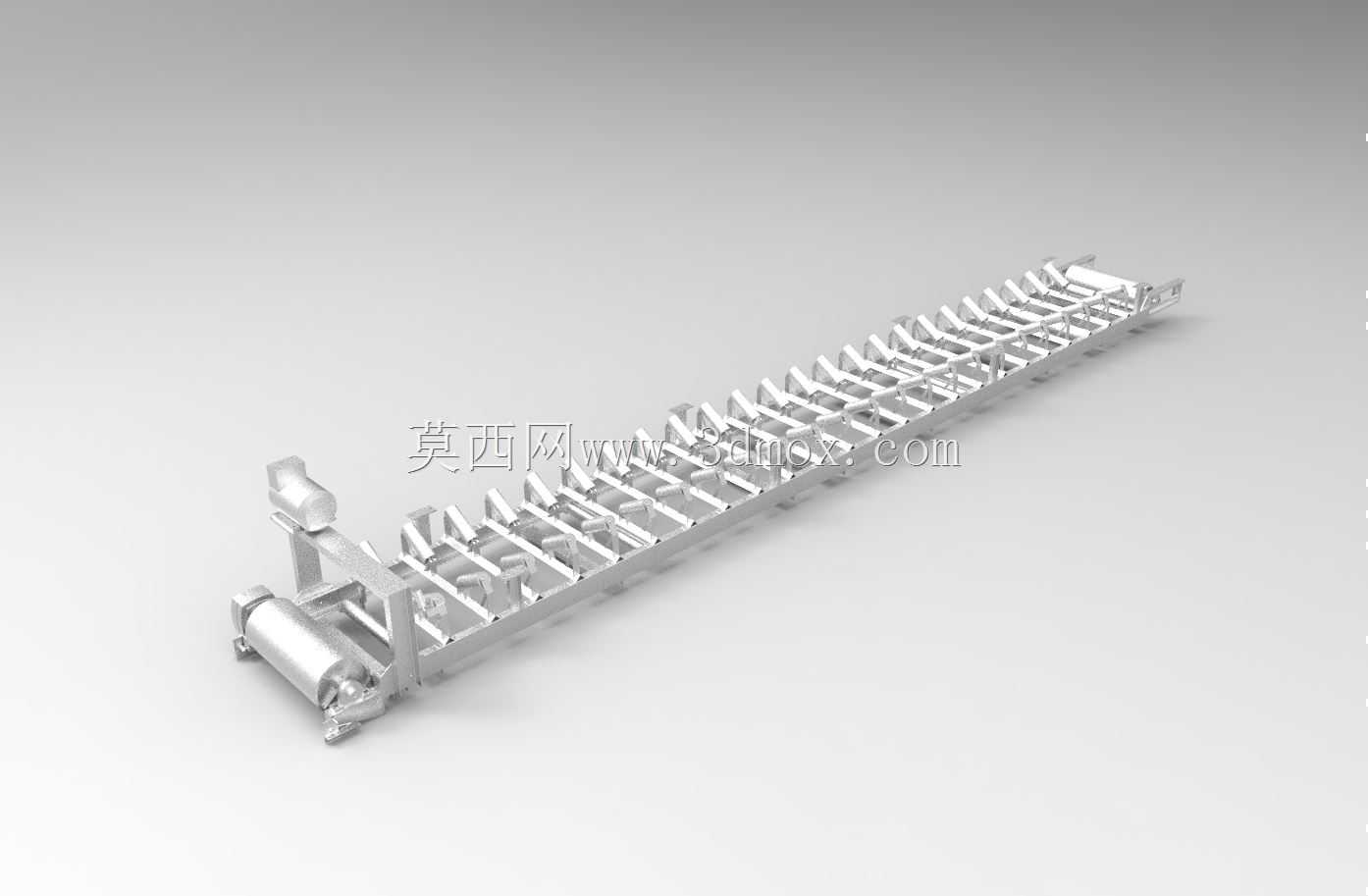

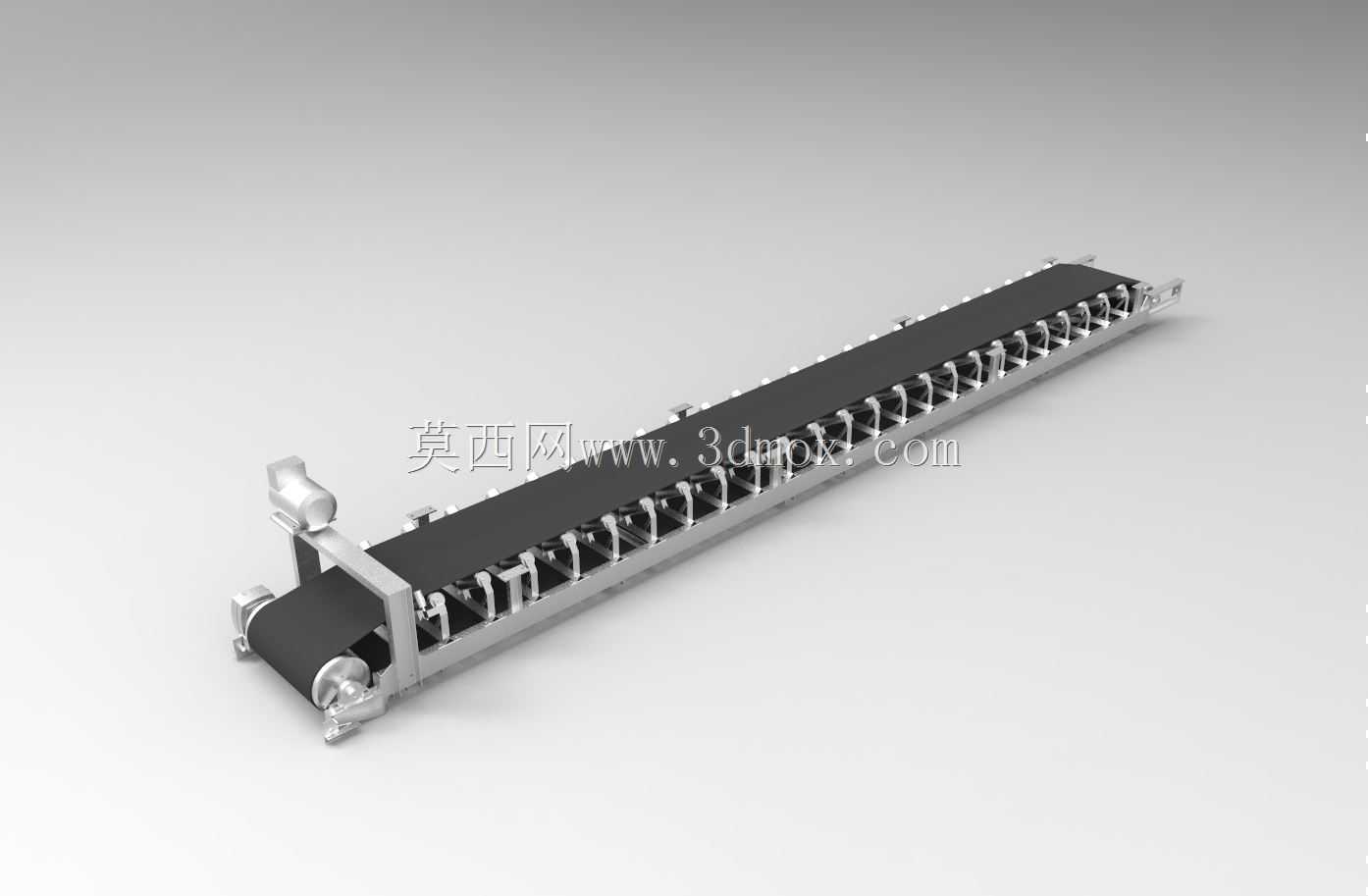

该款皮带传送设备是面向轻工制造、电子组装、食品包装等场景设计的小型水平输送单元，主要用于工序间的工件周转、零散物料的定向传递，可衔接分拣工位、加工工位与包装工位，替代人工完成短距离的重复性物料搬运作业，有效降低产线人工搬运的劳动强度，压缩工序间的物料流转等待时长，适配小批量多批次的柔性生产需求。设备采用平皮带作为承载输送面，皮带下方设置等间距分布的承托结构，避免长距离输送过程中皮带因物料重力出现下塌变形，保障输送过程的平稳性，两端设置主动与从动辊筒结构，其中一端配套张紧调节机构，可根据皮带长期运行后的拉伸磨损情况调整张紧度，延长皮带的使用寿命，降低日常维护的频次。设备两侧采用一体式金属型材作为机架主体，机架侧边预留了标准安装孔位，可根据实际产线布局需求加装挡边、导向条、检测传感器支架、物料定位挡块等附属配件，无需对主体机架进行二次打孔加工，适配不同规格、不同形态物料的输送需求。设备整体采用窄长型布局设计，宽度适配小型工件、盒装物料、袋装零件的输送尺寸，长度可根据产线的工位间距进行模块化拼接，安装时仅需固定底部的四个支撑脚即可完成主体固定，无需复杂的地基施工，可快速部署在现有产线的空隙位置，也可搭配高度调节支脚调整输送面高度，匹配不同高度的加工设备进出料口高度。设计过程中充分考虑了运行的静音需求，辊筒与机架的衔接处采用低摩擦转动结构，运行过程中无明显异响，可满足无尘车间、安静生产场景的使用要求，同时整体结构无外露的尖锐边角，所有型材衔接处都做了倒角处理，避免操作人员在日常上下料、设备维护过程中出现磕碰划伤的安全隐患。设备的驱动端采用侧装式布局，可根据现场的安装空间选择左侧或右侧驱动配置，灵活适配不同的车间走线与设备排布方向，输送速度可搭配调速模块进行调整，匹配不同工序的生产节拍，既可以满足快速流转的高速输送需求，也可以适配需要在输送过程中完成外观检测、喷码标识的低速匀速输送需求。
