立式不锈钢密封储料罐体三维设计

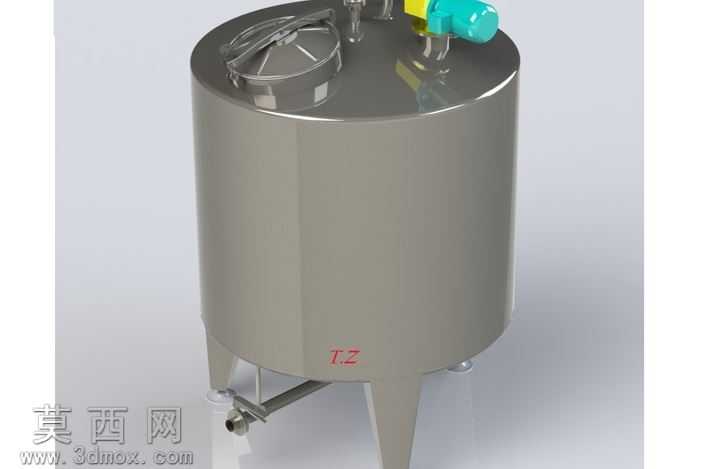

本作品为立式不锈钢密封罐体的三维建模设计，建模阶段采用参数化特征构建思路，首先以旋转特征生成罐体的圆柱主体与椭圆上封头结构，精准控制罐体的壁厚参数，保证罐体结构的承压合理性。罐体顶部设计有快开式人孔结构，通过拉伸、切除特征构建人孔的法兰圈、压紧卡扣与密封槽结构，还原快开人孔的启闭操作逻辑，同时在封头位置预留多组工艺接口，分别建模了外接阀门的连接法兰、顶部的搅拌驱动安装座，接口位置的尺寸公差按照通用管道连接标准设定，保证模型可直接对接后续的管路装配设计。罐体底部采用三足式支撑结构，通过拉伸与筋板特征构建支腿，支腿底部设计有可调式支撑脚结构，可实现罐体安装后的水平度调节，罐体最低点设置出料接口，建模了出料阀的连接短节与排污结构，保证罐内物料可完全排空无残留。材质渲染阶段，罐体主体赋予304不锈钢材质，调整材质的反射粗糙度参数，还原卫生级不锈钢罐体的哑光金属质感，人孔的密封件赋予食品级硅胶材质，顶部的驱动部件分别赋予铸漆蓝、工程塑料黄的材质区分，支腿底部的防滑垫赋予橡胶材质，通过环境光遮蔽与全局光照渲染，真实呈现罐体的金属光影效果与结构层次。设计过程中重点考量罐体的密封性能与操作便利性，人孔的卡扣结构做了圆角过渡处理避免应力集中，罐体的所有转角位置均做圆弧过渡，符合卫生级设备的无清洁死角设计要求，支撑结构的受力角度经过力学模拟优化，保证满料状态下的结构稳定性，整体模型结构完整，细节还原度高，可用于食品加工、日化生产等领域的储料设备方案展示、结构校核与生产加工参考。
