二合一信号发生与示波器集成设备

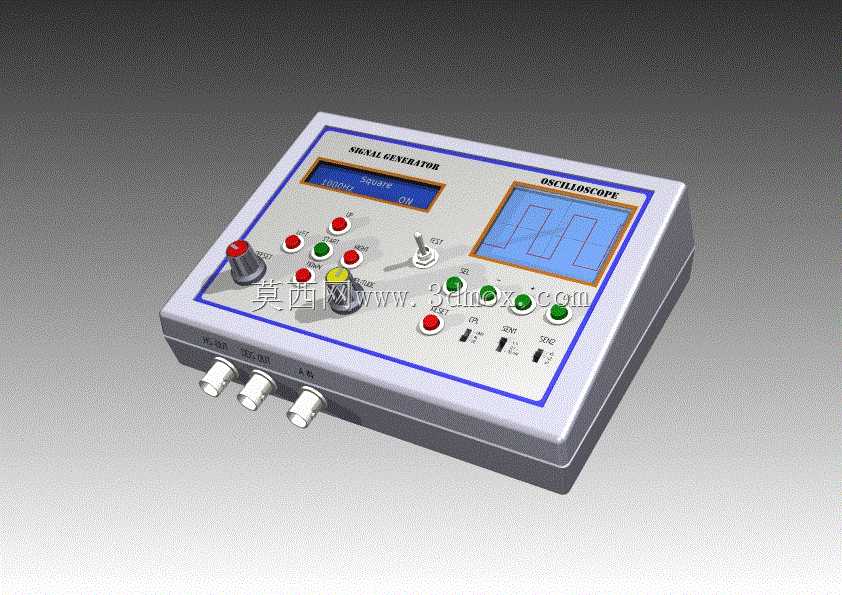

这款集成式电子测试设备，面向无线电爱好者、电子实训场景与小型电子维修作业场景设计，将DDS信号发生功能与数字示波检测功能整合在同一台便携壳体中，解决了传统测试场景下需要同时携带两台独立设备、接线繁琐、桌面占用空间大的痛点，适合户外无线电调试、学生电子实验、小家电电路板快速检修等多种轻量化测试场景使用。设备整体采用台式便携造型，外壳为硬质塑料一体成型结构，边角做圆弧过渡处理，既提升手持搬运时的握持舒适度，也能避免日常使用中磕碰造成的外壳开裂，整机外形尺寸适配常规实验工作台摆放需求，底部预留防滑胶垫安装位，放置在光滑工作台面时不会轻易滑动，设备后侧预留电源接口与信号扩展接口的安装空间，前侧操作区域做功能分区排布，左侧为信号发生模块的操作区，设置不同颜色的功能按键、调节旋钮与信号输出接口，不同颜色的按键对应不同的波形输出、参数调节功能，操作人员可以快速通过按键颜色识别功能，减少误操作概率，旋钮采用防滑纹理设计，调节参数时阻尼手感均匀，能够精准控制输出信号的频率、幅值参数，三个同轴输出接口横向排布在操作区最下方，对应不同阻抗的信号输出需求，接口间距充足，插拔测试线时不会互相干扰。右侧为数字示波模块区域，配置矩形液晶显示屏，屏幕周边设置示波功能对应的通道切换、时基调节、触发设置按键，显示屏的显示角度做了轻微仰角设计，操作人员坐姿操作时可以清晰看到屏幕上的波形显示内容，无需刻意调整视角。两个功能模块之间设置功能切换旋钮，可以快速切换当前设备的工作模式，也可根据需求同时启用两个模块完成信号输出与波形回采的闭环测试。设备内部结构按照功能模块做分区布局，信号发生电路板与示波采集电路板之间预留屏蔽隔离空间，避免两个模块工作时产生电磁干扰影响测试精度，塑料壳体的内壁预留电路板安装柱与走线卡槽，所有内部线束可以沿卡槽规整排布，既方便组装时的走线作业，也能避免长期使用中线束移位触碰发热元件造成安全隐患，壳体上下盖采用卡扣加螺丝的组合固定方式，日常维护拆卸时无需撬开卡扣造成壳体损坏。这款设备兼顾了实用性与便携性，在有限的壳体空间内整合了两类常用电子测试功能，操作逻辑清晰，新手也能快速上手完成基础的电子测试作业。
