卧式粉末颗粒搅拌混合设备结构设计

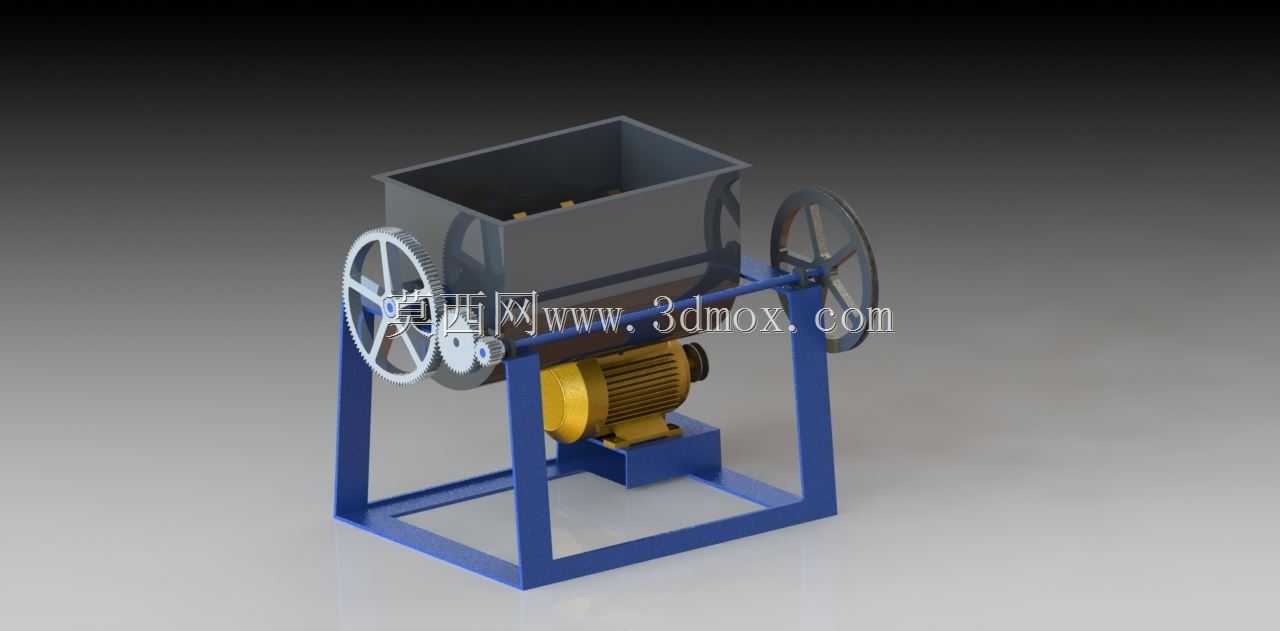

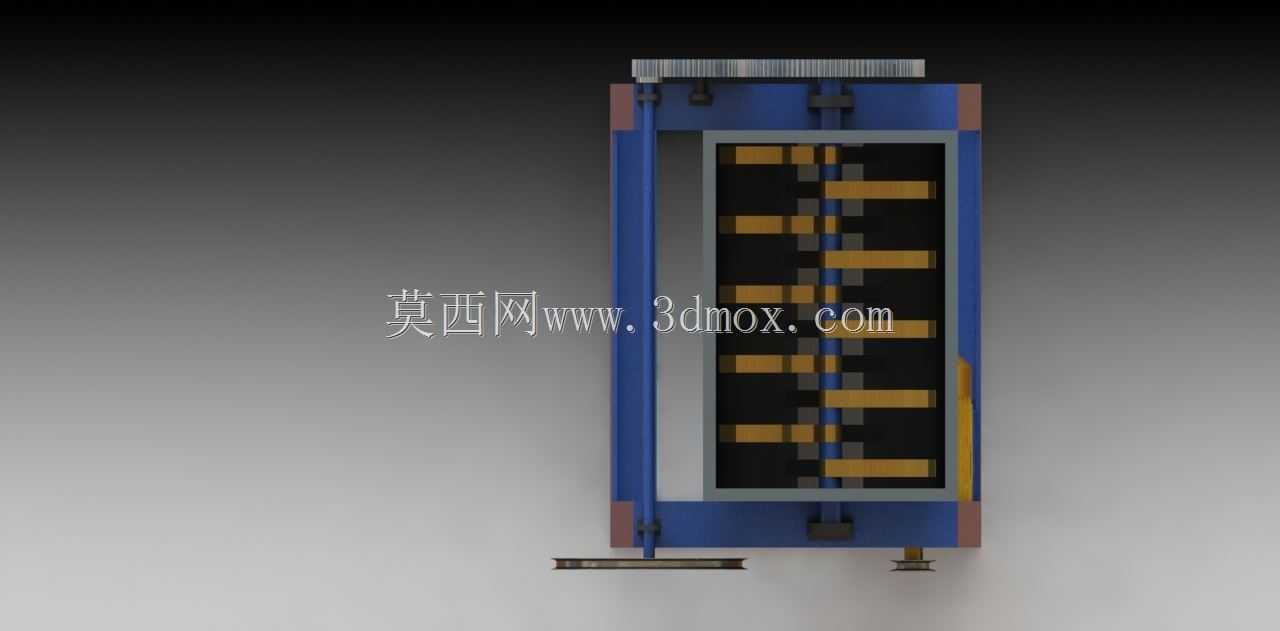

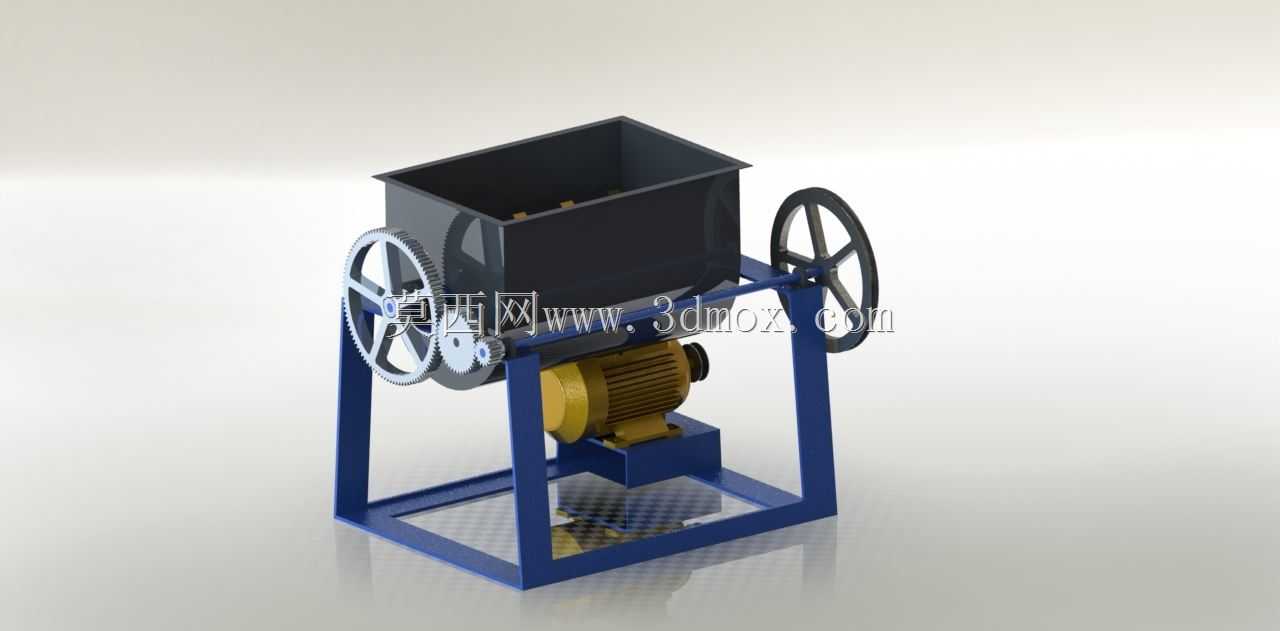

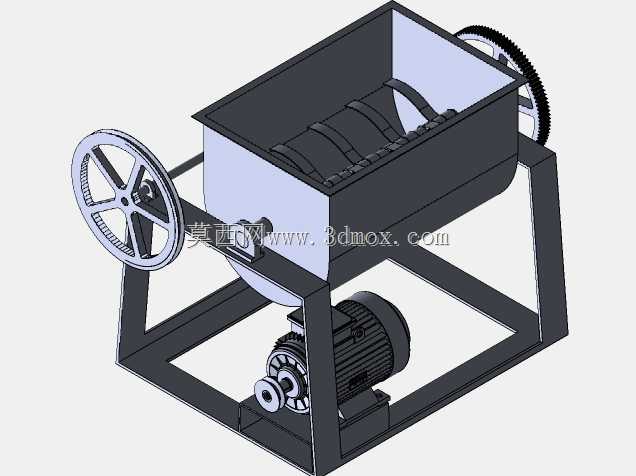

该款卧式搅拌设备主要面向粉体、颗粒类物料的均匀混合作业场景，广泛应用于食品加工、饲料生产、化工粉料调配、小型建材辅料制备等领域，可实现干性粉末、小粒径颗粒物料的低破损均匀拌合，避免物料分层、结团等混合不均问题，适配小批量多批次的生产作业需求，也可作为生产线前端的预混单元配套使用。设备采用卧式槽型料仓结构，敞口式上料设计方便人工或配套小型上料机构投料，料仓底部为圆弧过渡结构，可减少物料残留，搅拌过程中物料在桨叶带动下做轴向与径向的复合运动，能在较短时间内完成不同组分物料的均匀混合，不会出现局部物料堆积的死角。设备的动力单元采用卧式电机布置，通过带传动机构连接搅拌主轴，带传动结构可在设备卡料时起到过载缓冲作用，保护电机与传动部件不受硬性冲击损坏，主轴两端设置密封结构，避免细粉料渗入轴承部位造成部件磨损，延长设备维护周期。机架采用方管焊接框架结构，底部为矩形安装底座，可通过膨胀螺栓直接固定在硬化地面上，安装时需保证机架水平度，避免搅拌主轴偏载造成运行震动；机架上部预留料仓安装定位面，料仓与机架采用螺栓连接，方便后期拆卸清理料仓内部残留物料。两侧的带轮外侧设置防护结构，避免运行过程中异物卷入传动部位，保障作业安全。设计过程中重点优化了搅拌桨叶与料仓内壁的间隙，既保证桨叶不会刮蹭仓壁，又能将附着在仓壁的物料刮下参与混合，减少物料浪费；同时对传动系统的转速进行匹配，保证搅拌转速处于合理区间，既保证混合效率，又避免转速过高造成颗粒物料破损、粉料扬尘的问题。设备整体结构紧凑，占地面积小，不需要复杂的配套安装条件，适合中小型生产车间使用，料仓容积适配小批量生产的单次投料量，可根据实际生产需求调整桨叶形式，适配不同物性的物料混合需求，运行过程中震动小、噪音低，日常维护仅需定期检查传动带张紧度、轴承润滑状态即可，操作门槛较低，不需要专业人员经过长时间培训即可上手操作。
