矿山砂石生产用颚式破碎机组结构设计

这套颚式破碎机组主要面向矿山开采、砂石骨料生产、建筑固废资源化处理等场景的粗碎作业环节，是整条砂石加工生产线的首段核心处理设备，承担着将大块原矿、废弃混凝土块、天然毛石等物料破碎至中细碎设备可进料粒度的核心作用，能够适配抗压强度不超过320MPa的各类硬质、中硬质物料的初碎加工，广泛应用于露天采石场、矿山井下破碎站、建筑废弃物处理厂、水泥原料加工车间等作业场景。

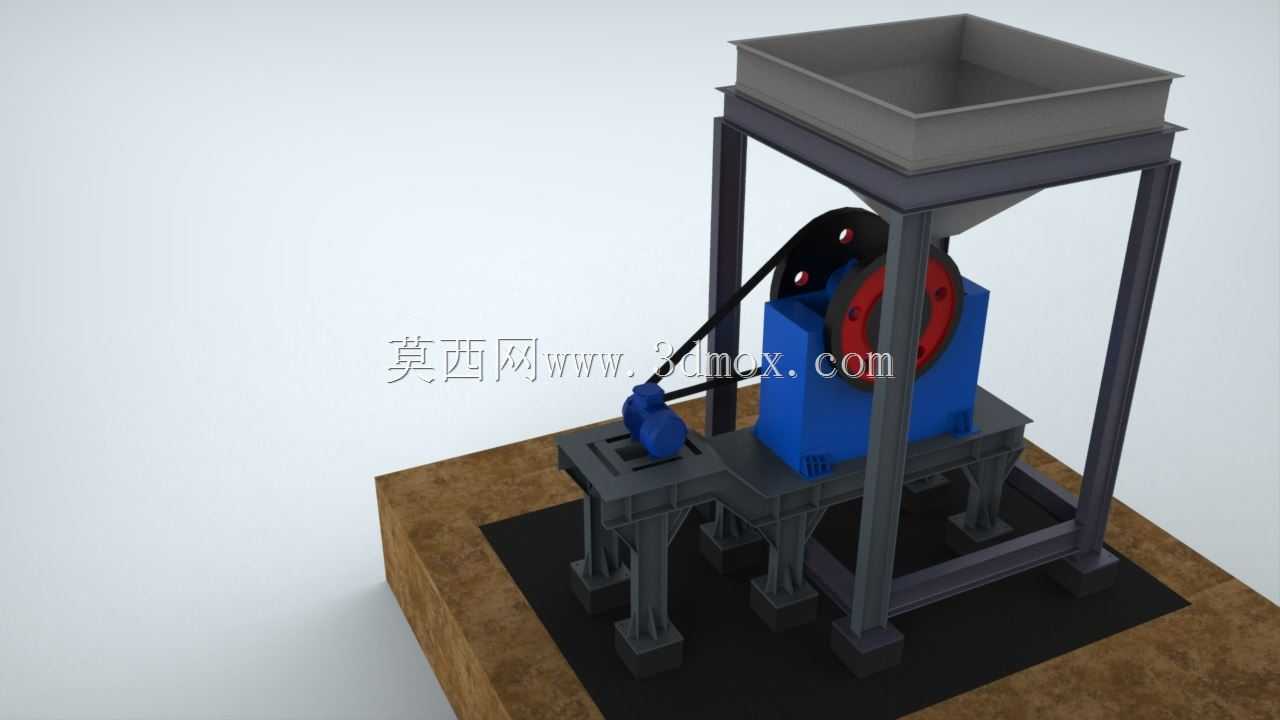

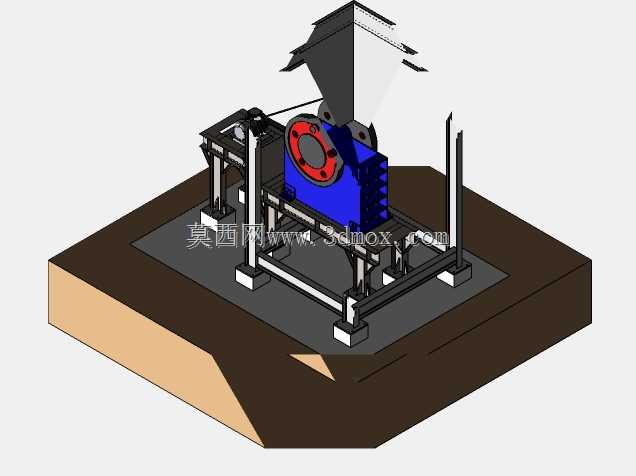

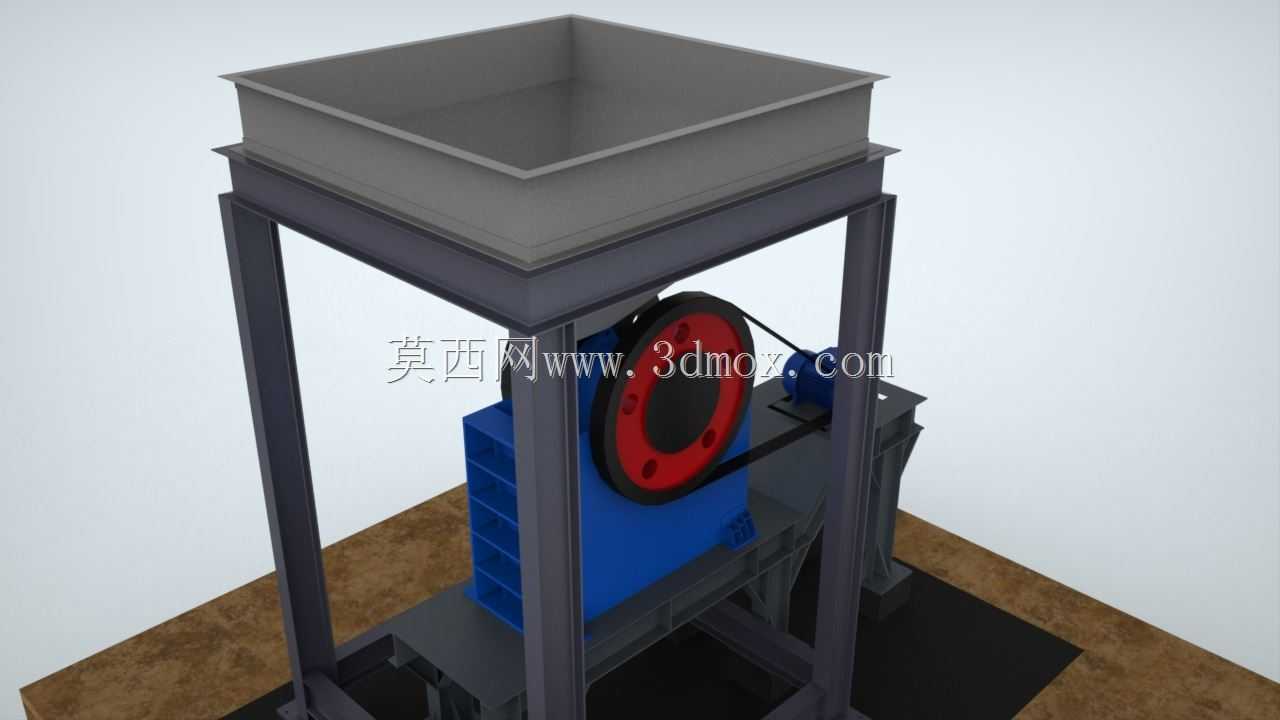

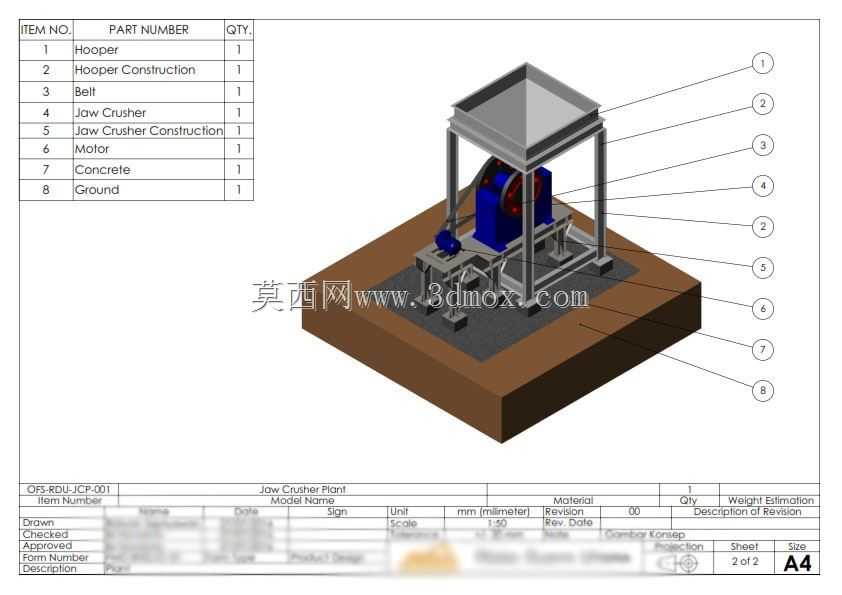

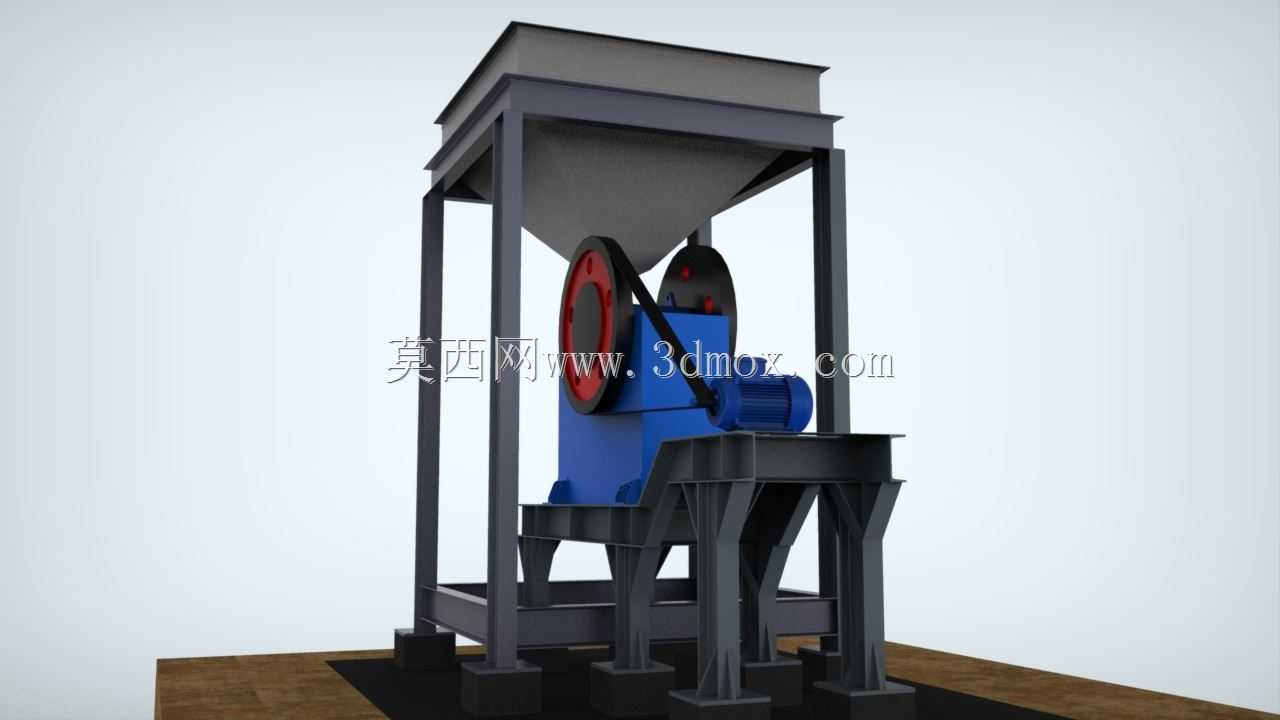

整套机组采用集成化布局设计，上方设置方形受料斗，可直接匹配自卸卡车、装载机的卸料高度，无需额外搭建高位卸料平台，受料斗下方设置导料溜槽，能够将物料均匀导入颚式破碎腔内部，避免物料偏载造成的动颚、定颚衬板异常磨损。破碎主机采用经典的复摆颚式破碎结构，动颚组件通过偏心轴连接传动系统，搭配飞轮结构平衡破碎作业的载荷波动，保证设备运行过程中的动力输出平稳，减少电机的瞬时载荷冲击。驱动单元采用电机搭配带传动的结构布置，可根据现场作业的物料硬度、产能需求灵活调整带轮传动比，匹配不同的主轴转速，兼顾破碎效率与易损件使用寿命。

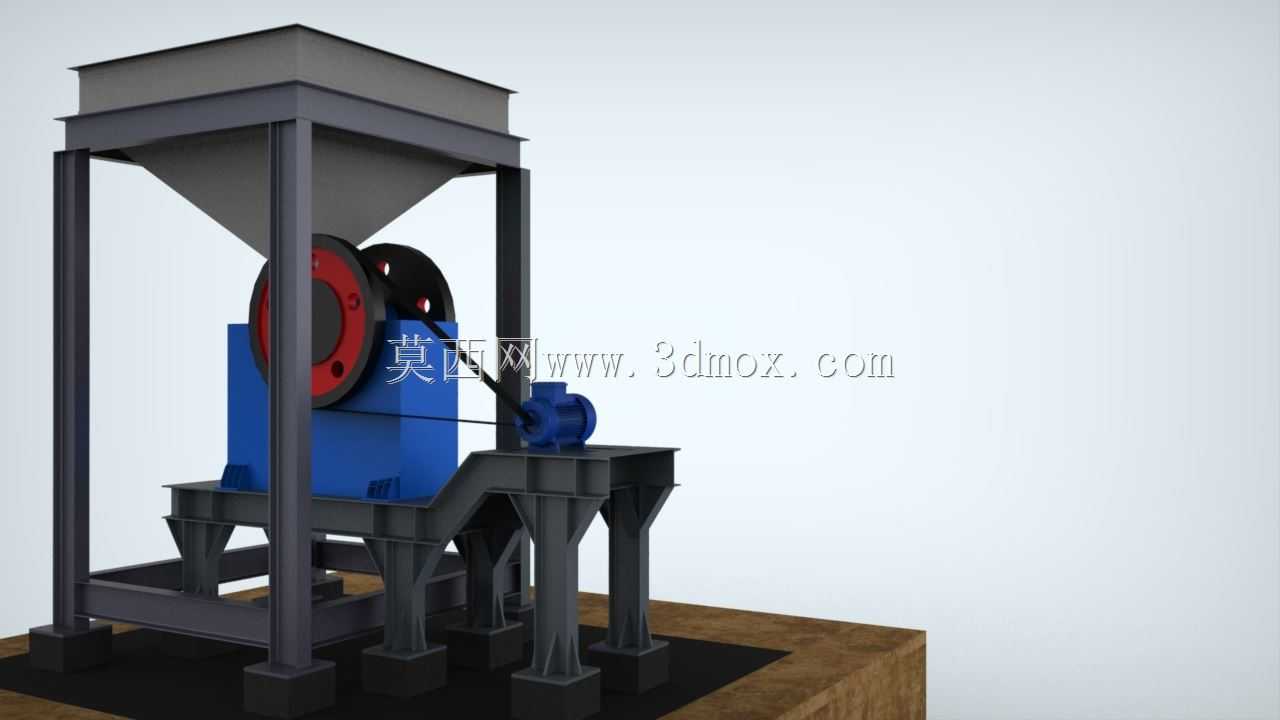

机架部分采用型钢焊接框架结构，四条立式支撑腿搭配底部横向连接梁，既保证了整体结构的抗冲击载荷能力，也预留了足够的下方出料空间，可直接对接皮带输送机将破碎后的物料输送至下一道处理工序，无需额外设置出料转接溜槽。设计过程中充分考虑了现场安装的边界条件，整体设备的安装基础仅需要平整的硬化混凝土地面，通过地脚螺栓固定机架底部即可完成安装，不需要复杂的预埋结构；设备侧面预留了足够的维护操作空间，方便日常作业中调整颚板间隙、更换磨损衬板、检查传动带张紧度等维护操作。整体外形布局紧凑，相比分体式布置的破碎给料系统，减少了现场安装的拼接工作量，同时降低了设备整体的占地面积，适合中小型砂石加工场地、临时破碎作业点的快速部署使用，设备运行过程中可通过调整出料口楔块结构，灵活调整出料粒度范围，适配不同后续工序的进料要求。
