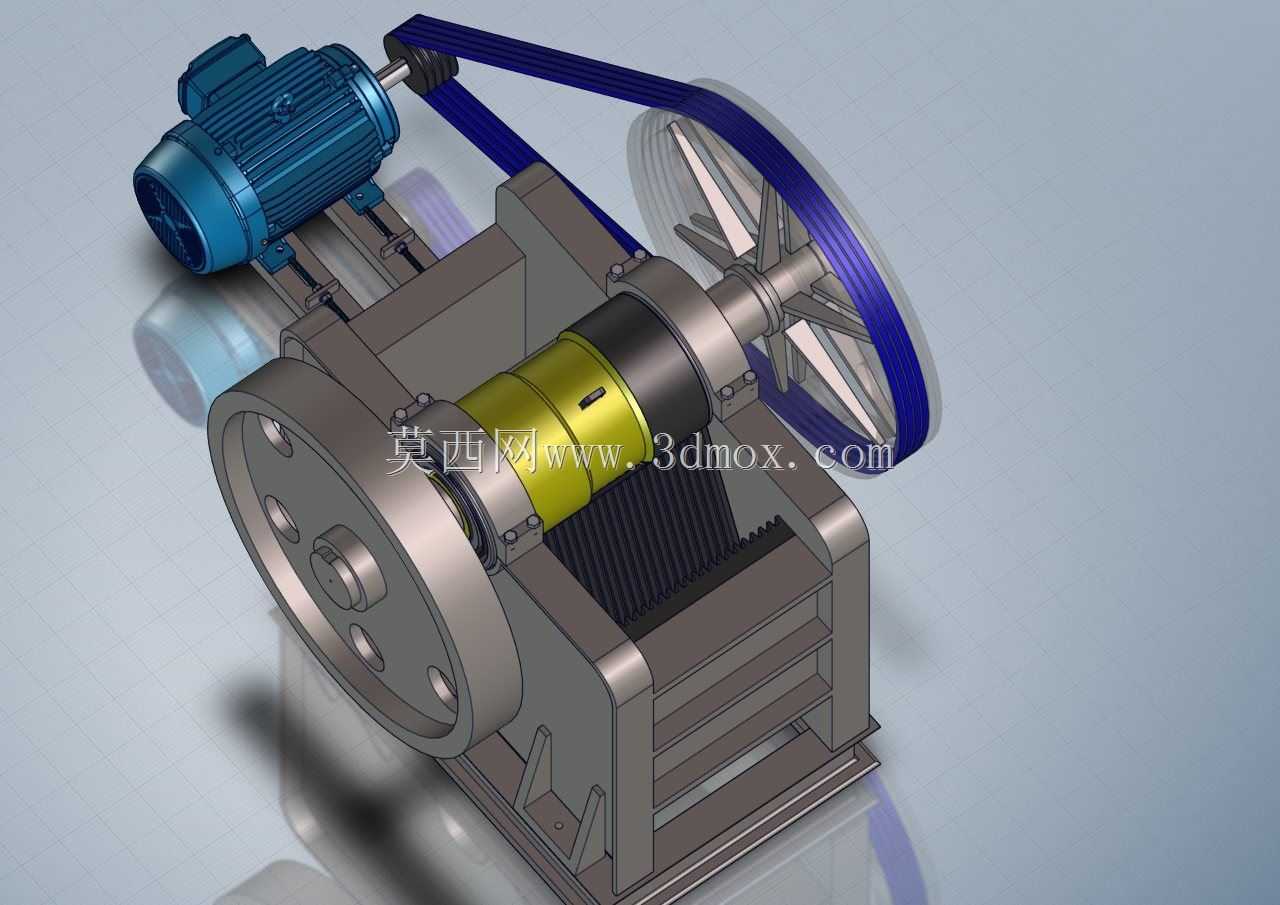

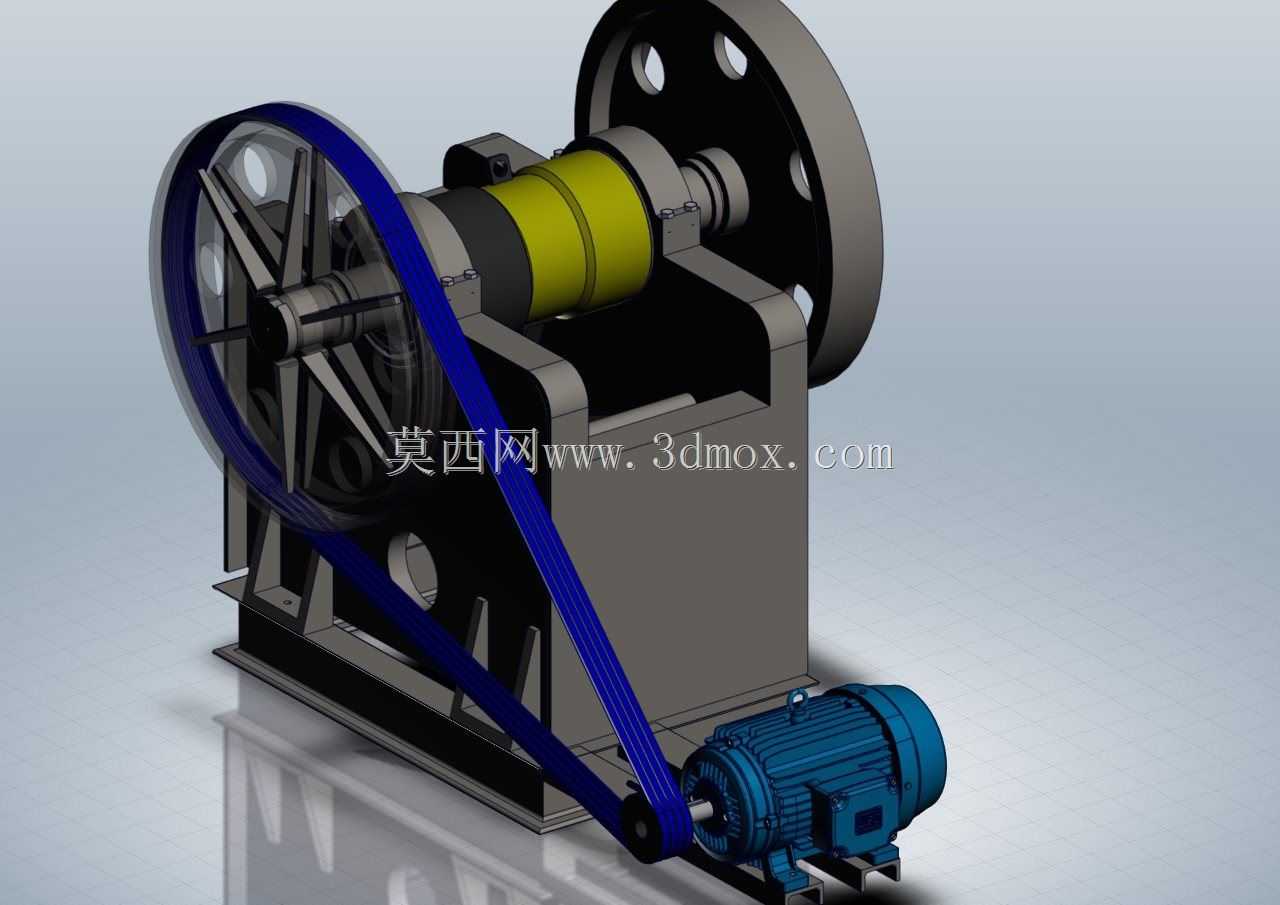

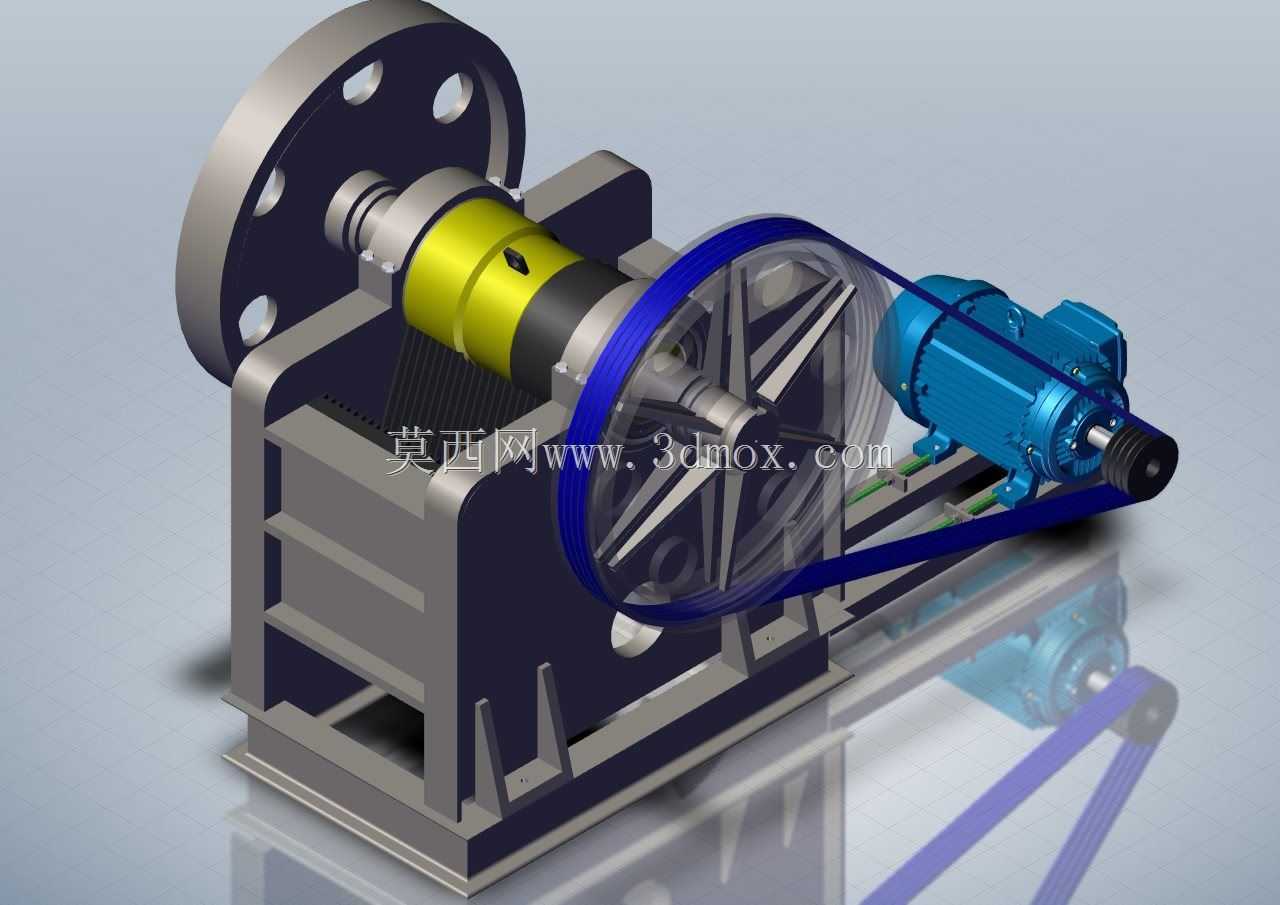

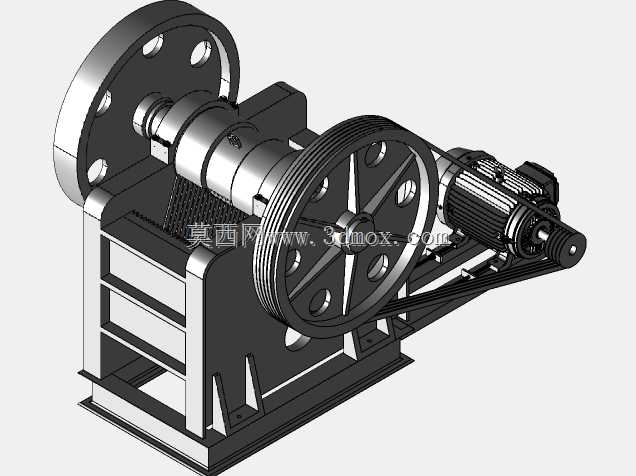

复摆颚式破碎设备带电机传动结构

该颚式破碎设备主要应用于矿山开采、砂石骨料生产、建筑废弃物资源化处理、冶金矿料预处理等场景，可对硬度较高的矿石、岩石、混凝土块等脆性物料进行粗碎作业，是物料破碎生产线首段破碎环节的核心设备，能够将大块原矿或废弃块料破碎至符合后续中细碎设备进料要求的粒度，为后续筛分、研磨工序提供合格的进料原料。设备采用经典的复摆颚式破碎结构设计，动颚通过偏心轴带动做复杂的往复摆动运动，配合固定颚板对物料施加挤压、劈裂、弯折的复合破碎力，相比简摆结构破碎比更大，动颚行程更合理，对硬岩的适应性更强，不易出现堵料问题。传动部分采用V带传动布局，电机输出端通过多根三角带将动力传递给偏心轴端的大带轮，带传动具备过载缓冲能力，可在物料卡入破碎腔时通过带的轻微打滑保护核心传动部件不受冲击损坏，同时大带轮兼具飞轮作用，能够储存动颚空行程的动能，让破碎作业的动力输出更平稳，降低电机的峰值负载。设计过程中重点优化了破碎腔的啮角参数，将啮角控制在物料不会向上滑移的合理区间，既保证足够的咬料能力，又避免过大啮角造成的衬板过度磨损；机架采用整体焊接箱型结构，加强筋布局对应破碎作业的主要受力方向，可承受高强度破碎作业的交变载荷，减少长期运行后的机架变形问题；偏心轴采用合金钢锻件加工，轴承座位置做了加厚处理，搭配调心滚子轴承可适应一定的安装同轴度误差，提升运行可靠性。外形布局上，电机安装在机架侧下方的独立安装座上，整体设备重心偏低，运行时振动更小；安装时需保证机架底部与基础预埋钢板紧密贴合，预留足够的检修空间用于更换颚板、调整排料口间隙，进料口上方需匹配进料溜槽的安装位置，出料口下方需衔接输送设备的进料端，整体安装边界需预留传动带张紧调整的操作空间，以及日常维护时拆卸带轮、轴承端盖的操作余量，排料口调整机构采用垫片式调整结构，可通过增减垫片厚度快速调整排料口尺寸，适配不同出料粒度的生产需求，颚板采用高锰钢材质，表面做了齿形优化，对坚硬物料的抓取能力更强，磨损后可调头使用延长易损件使用寿命。
