400MW联合循环发电厂厂区整体布局模型

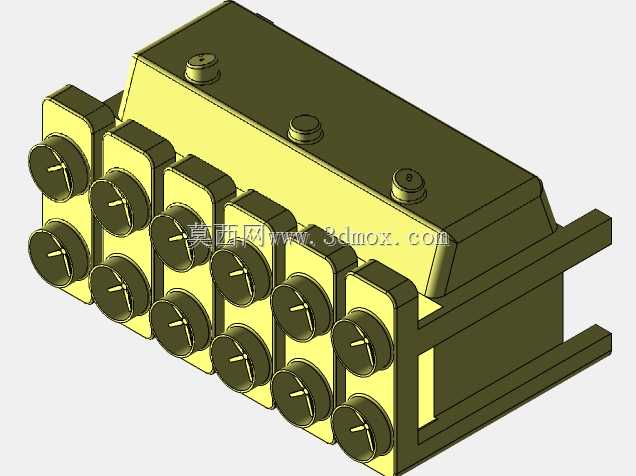

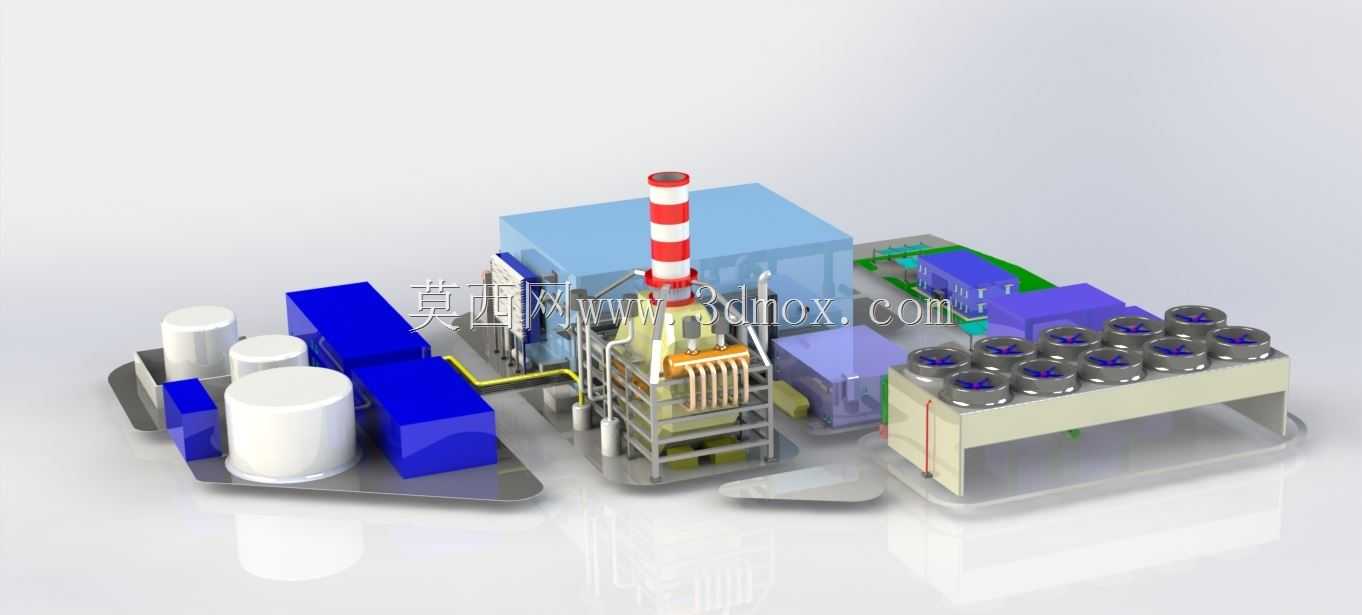

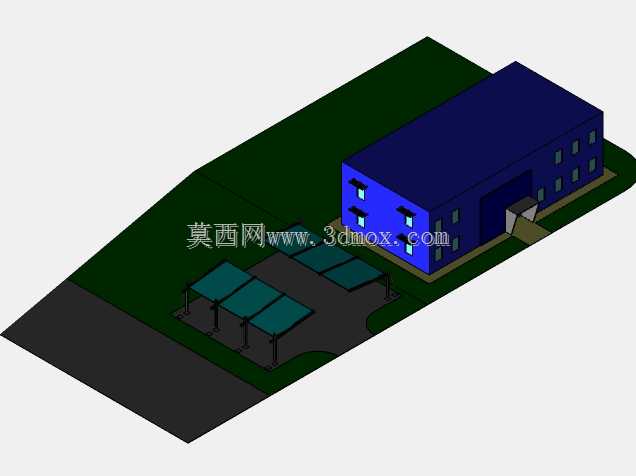

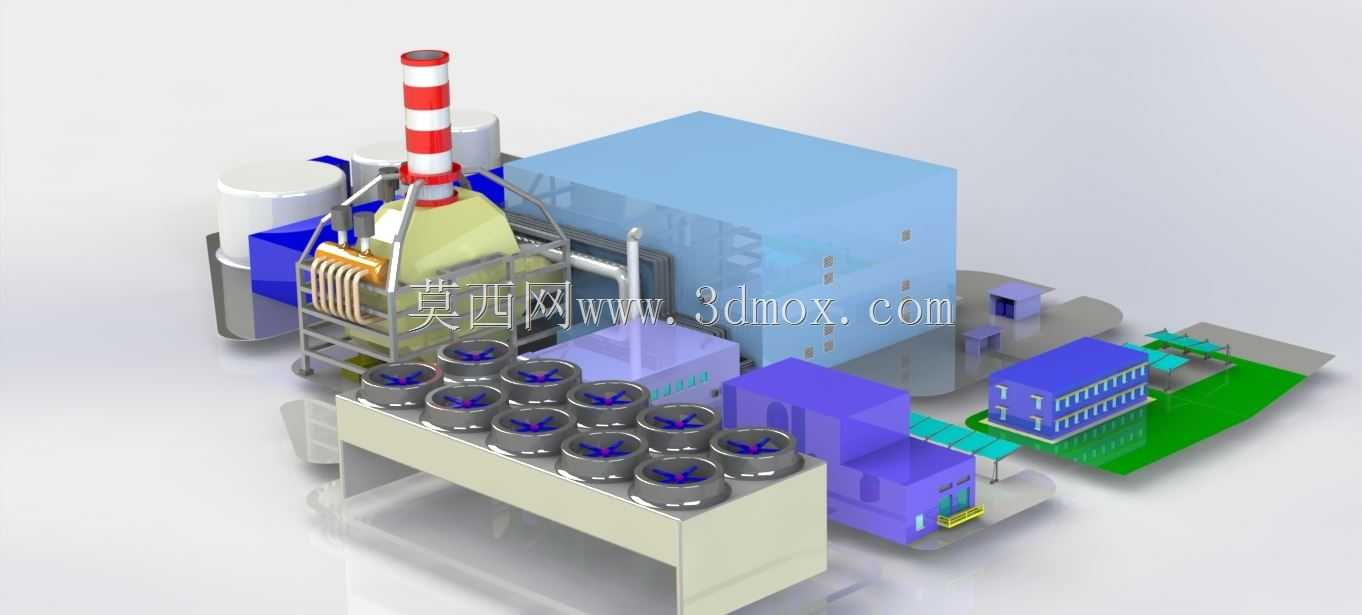

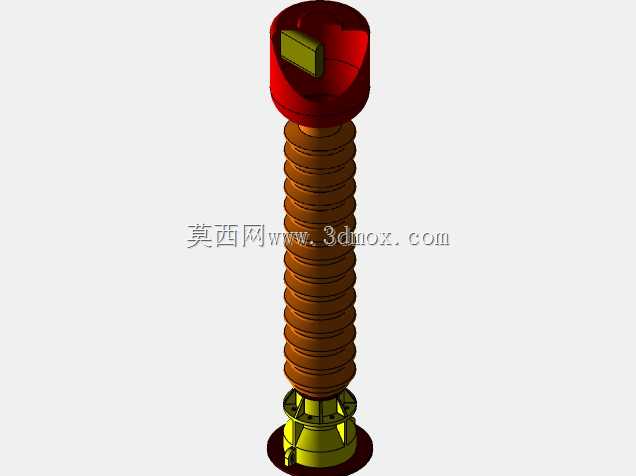

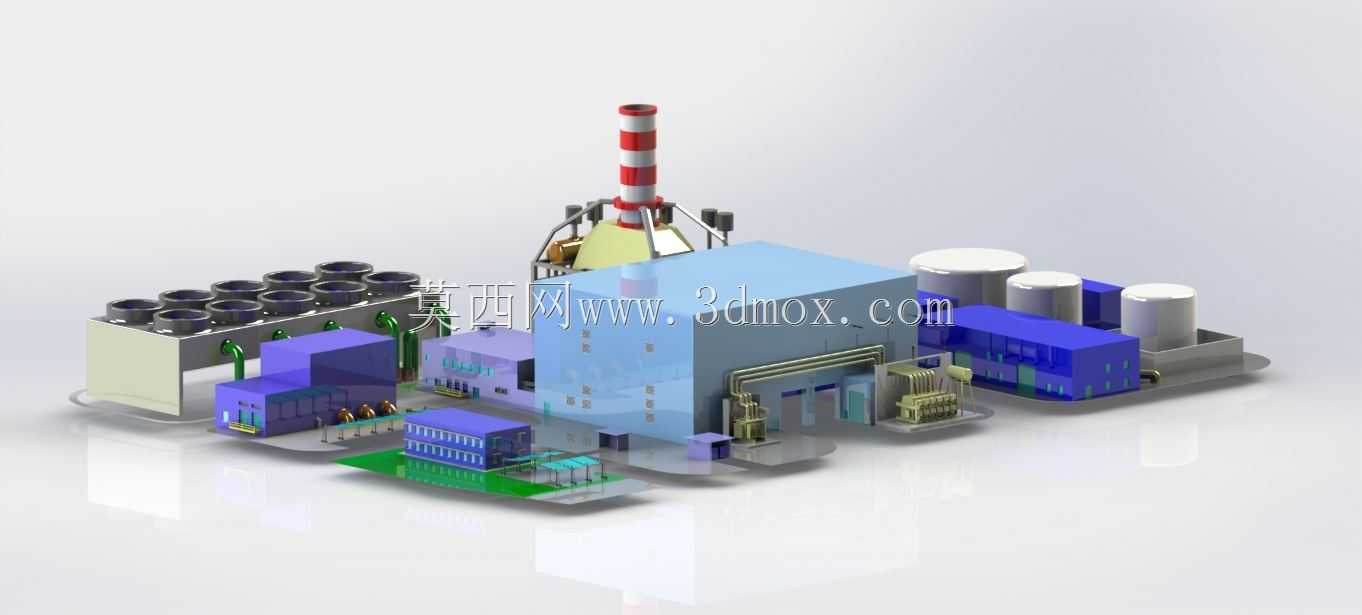

该模型完整还原了400MW级联合循环发电厂的全厂区设施布局，可应用于电力行业的厂区规划展示、新员工入职培训、工艺流程推演以及项目前期方案评审场景，帮助从业者直观理解联合循环发电系统的空间排布与物料流向逻辑。联合循环发电厂核心是通过燃气轮机与蒸汽轮机的梯级能源利用，大幅提升能源转换效率，相比传统燃煤电厂具备更低的排放水平与更快的启停响应速度，常作为电网调峰电源与区域集中供电热源使用，模型中完整呈现了从燃料接入、电能生产到余热排出的全流程配套设施。从功能分区来看，模型中部的主厂房区域整合了燃气轮机发电机组、余热锅炉、蒸汽轮机发电机组等核心生产设备，是整个电厂的能量转换核心；一侧排布的多组冷却单元承担着机组运行过程中的循环水冷却功能，保障热力系统的冷端运行效率；高耸的排烟烟囱按照实际工程的航空警示配色制作，承担燃烧后洁净烟气的高空排放功能；厂区内的多组储水罐分别对应除盐水存储、生产给水储备等不同功能，满足机组运行的水资源供给需求；不同色彩的附属建筑分别对应配电间、控制楼、辅助生产车间等功能区块，还原了真实厂区的功能划分逻辑。设计过程中严格遵循联合循环电厂的工艺排布逻辑，核心设备之间的管线连接路径、检修通道预留宽度、安全防护间距均参考实际工程规范设置，既保证了整体视觉上的还原度，也能准确体现各设施之间的工艺关联。模型在外形尺寸上按照实际厂区的等比例缩放制作，各设施的安装边界清晰明确，不同功能区块之间的道路预留、防火间距均符合电力行业设计规范，既可以单独拆分展示单个设备的结构形态，也可以完整呈现整个厂区的规划布局，能够满足不同场景下的展示与教学需求，帮助相关人员快速建立对联合循环发电厂整体架构的具象认知。
