变电站油浸式高压电力变压器结构设计

这款高压电力变压器主要应用于城乡变电站、工矿企业专属变配电站、新能源并网升压站等输配电核心场景，承担着将高压输电线路的高等级电压转换为适配下级配电网络电压等级的核心职能，是电力传输链路中保障电压稳定、降低线路传输损耗、实现电能可靠分配的关键核心设备，能够为区域内工业生产、居民生活、商业运营提供稳定的合格电能供给，在长距离电能输送的末端调压环节有着不可替代的作用。

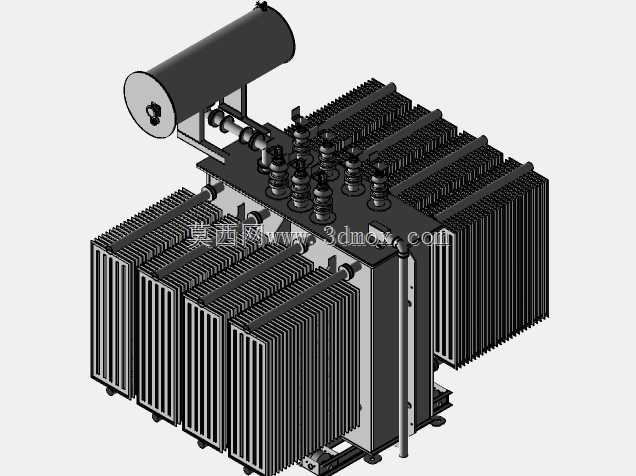

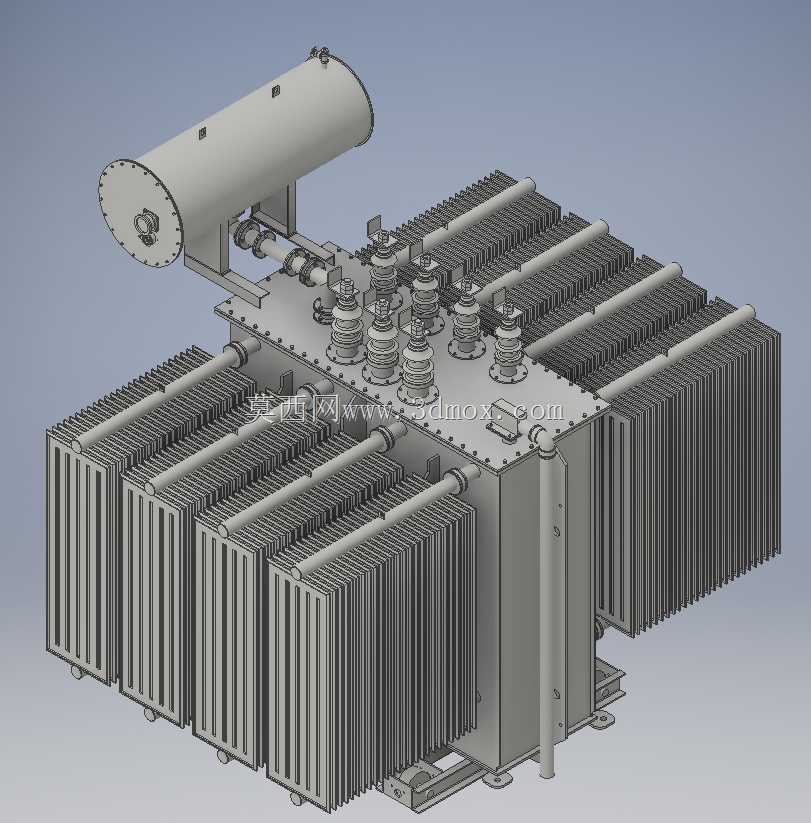

从功能特性来看，该设备采用油浸式自冷结构设计，顶部配置的卧式储油柜可以容纳变压器油因温度变化产生的体积胀缩量，始终维持油箱内部的油压稳定，避免变压器油与外界空气直接接触造成油质氧化、受潮劣化，有效延长内部绝缘介质的使用寿命。设备主体外侧排布的多组片状散热翅片，通过增大与空气的接触换热面积，将绕组、铁芯运行过程中产生的损耗热量自然散发到周边环境中，保障设备在额定负载下长期运行时内部温度始终处于绝缘材料允许的工作区间，无需额外配置强制风冷系统即可满足多数常规场景的散热需求。顶部错落布置的多组高压绝缘套管，承担着高压引线与接地油箱之间的绝缘支撑与电流引出作用，不同高度的套管结构适配不同电压等级的接线需求，保障带电部分与接地外壳之间拥有足够的安全绝缘距离。

在设计思路上，该模型完全遵循电力变压器的实际工程结构逻辑，还原了油箱本体、散热组件、储油柜、绝缘套管、安装底座、连接管路、接地附件等全部核心结构件的相对位置与装配关系，所有部件的比例关系严格参照实际工业产品的设计规范，既完整呈现了设备的外部装配特征，也预留了内部铁芯、绕组结构的设计接口，能够直观展现油浸式变压器的整体构造逻辑。

从安装边界来看，设备底部采用标准化的槽钢焊接安装底座，底座上预留的固定安装孔位间距符合电力设备安装的通用规范，可直接适配变电站内的混凝土基础预埋安装结构；设备整体的外形尺寸充分考虑了高压安全距离要求，侧面散热翅片的外沿、顶部套管的带电端距离安装基准面的高度、相邻套管之间的间距都满足高压电力设备的安全设计规范，能够为现场安装布局、检修通道预留、安全防护设置提供准确的三维参照，也可用于变电站三维布局设计、电力设备教学演示、安装施工模拟等多个场景。
