带皮带传动结构的复摆颚式破碎设备

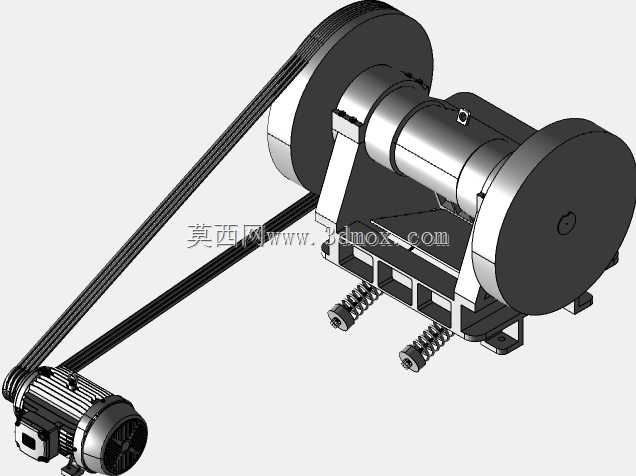

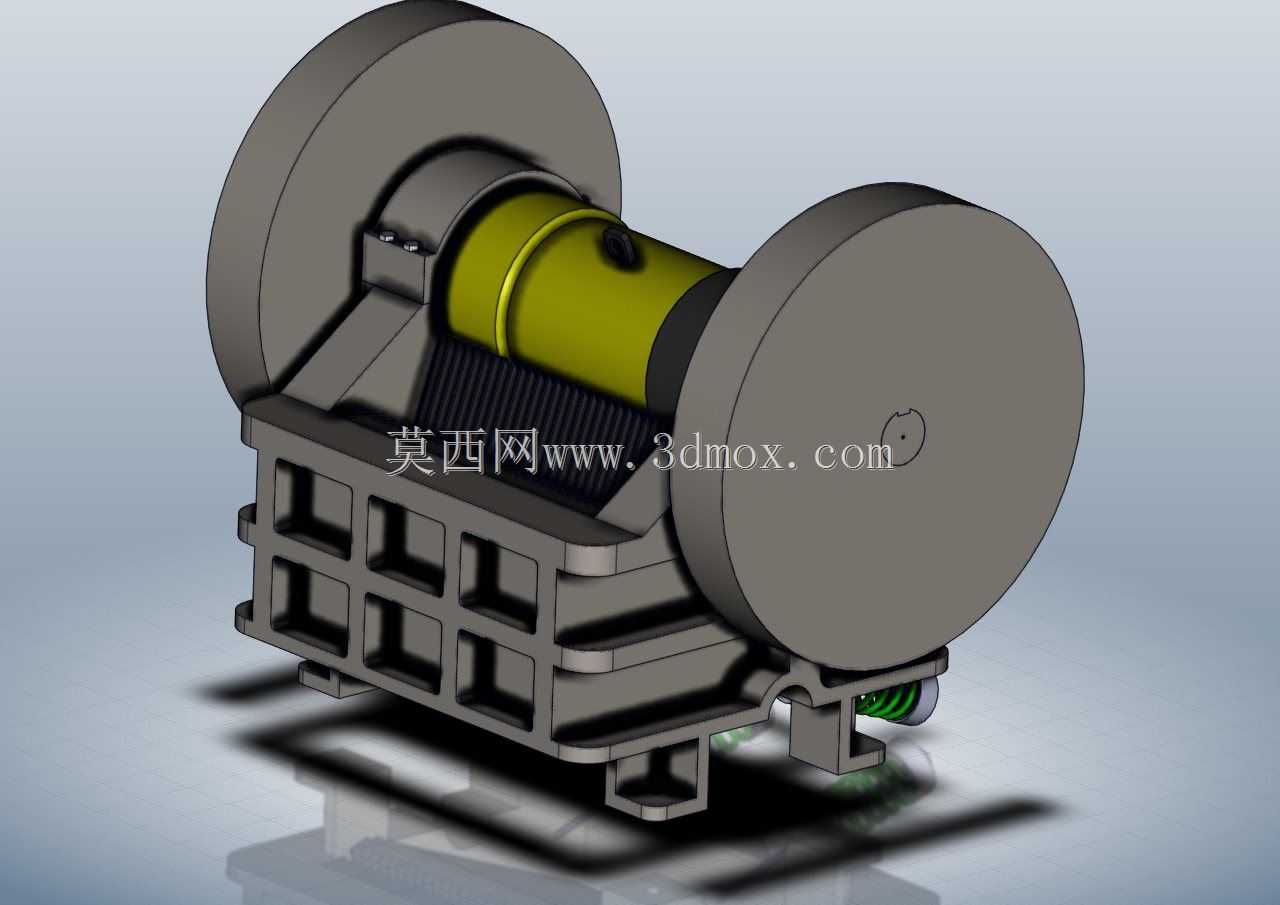

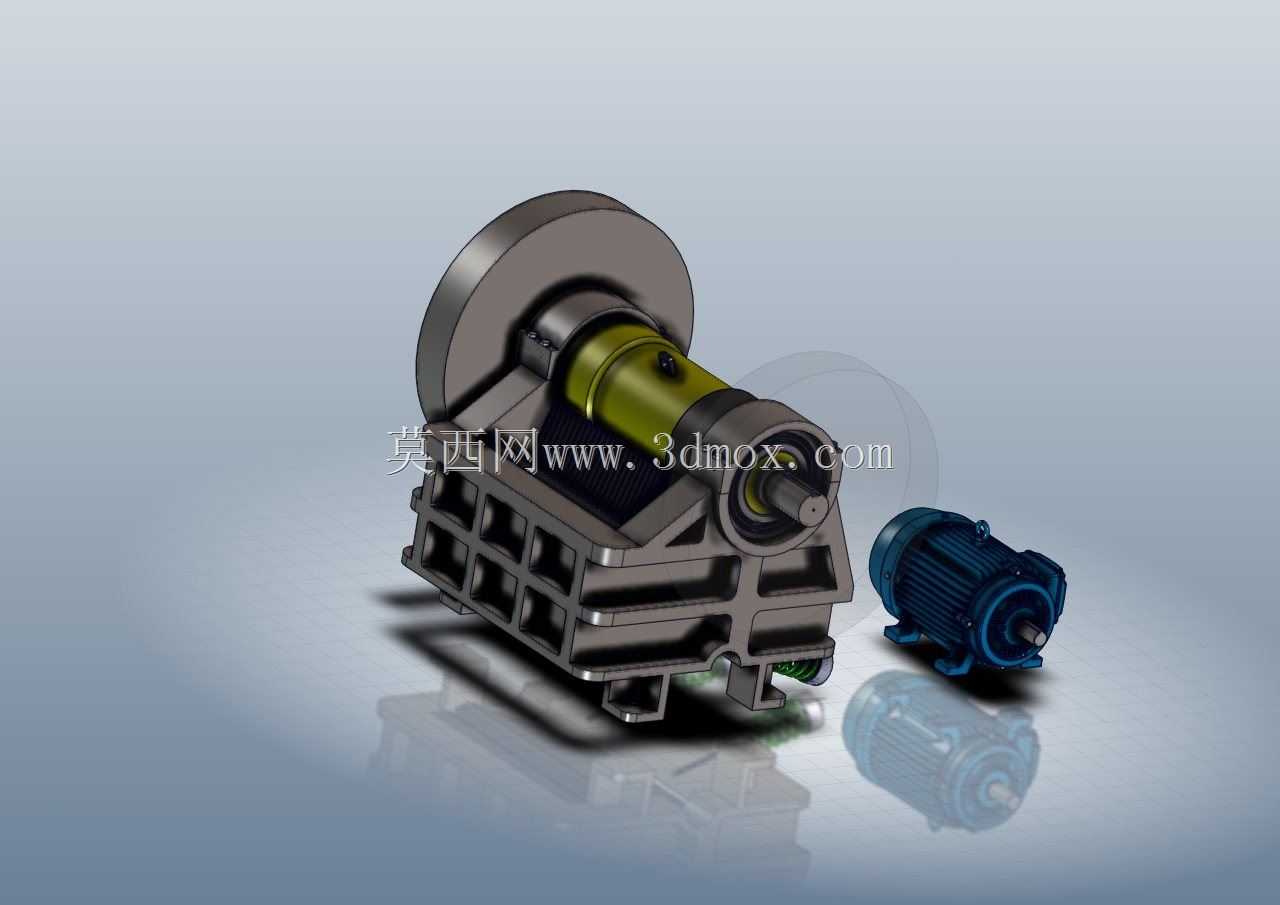

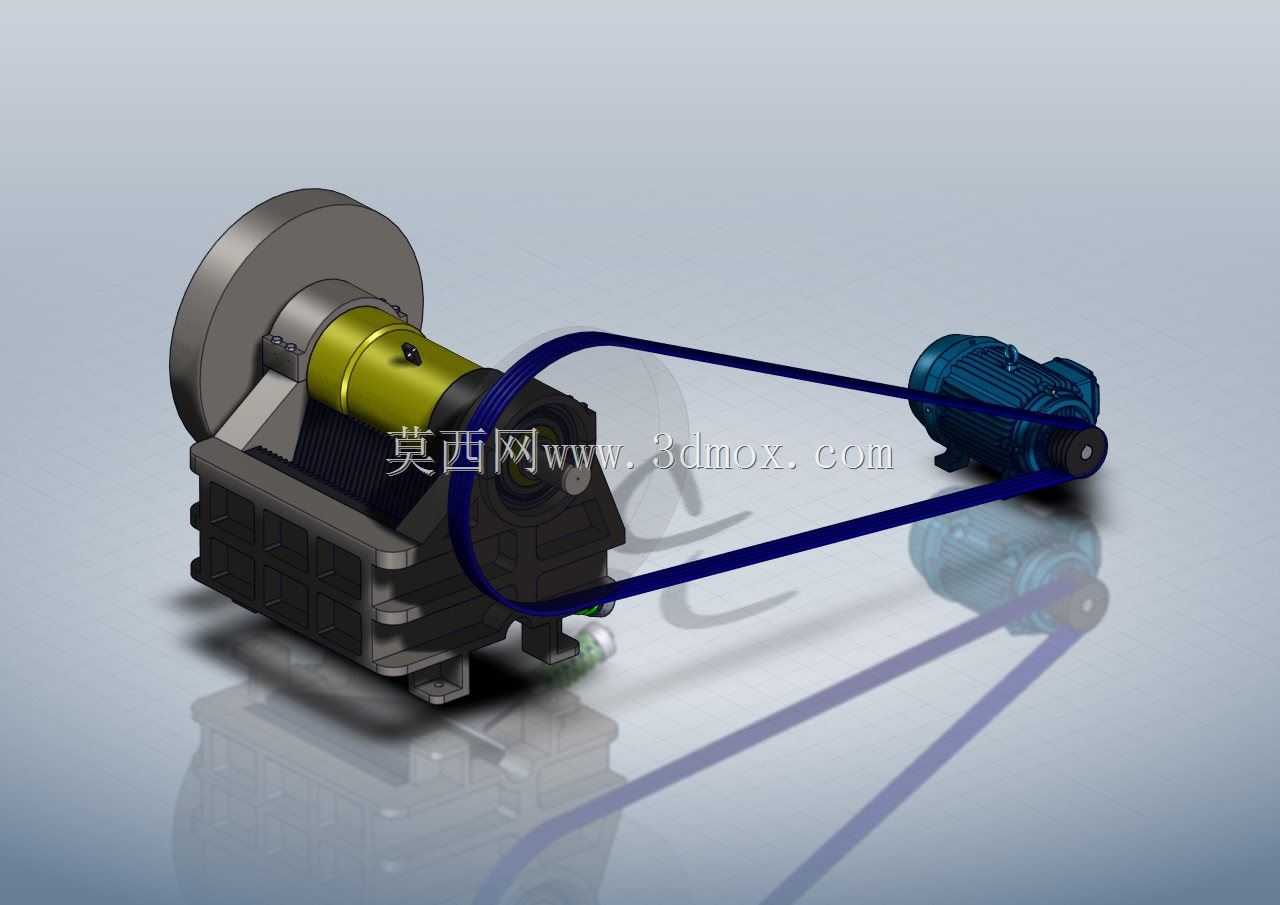

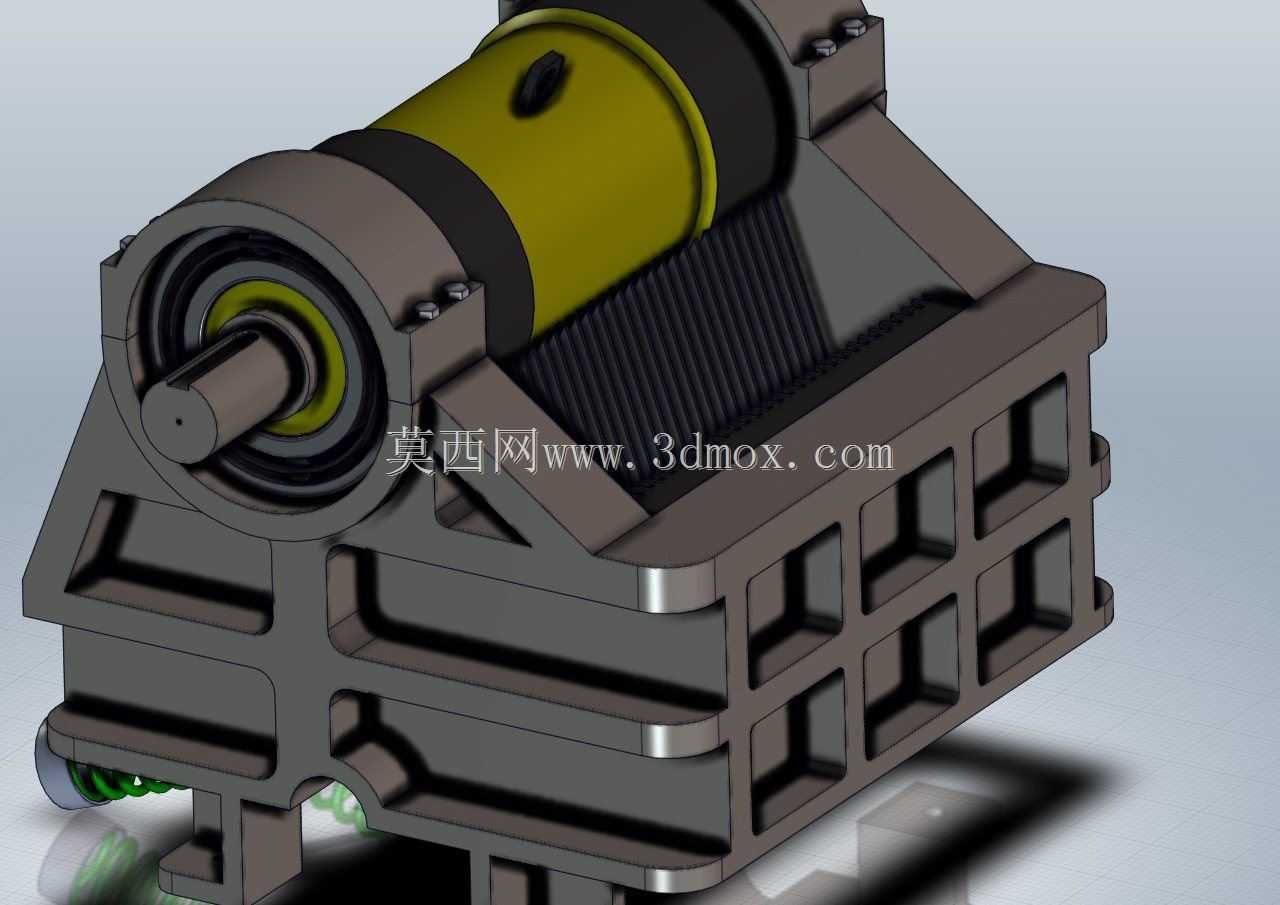

该颚式破碎设备主要应用于矿山开采、砂石骨料生产、建筑废弃物资源化处理、冶金矿料预处理等工业场景，作为物料粗碎环节的核心作业设备，可对抗压强度在常规范围内的各类矿石、岩石、混凝土块、矿渣等硬性物料进行挤压破碎，将大块进料物料破碎至符合下一工序要求的中等粒度，为后续中细碎、筛分、输送环节提供合格粒径的来料。设备采用经典的复摆颚破结构搭配V型皮带传动布局，动力单元与破碎主机分体布置，通过皮带轮组实现动力传递，这种布局既可以通过皮带的柔性传动缓冲破碎作业时的冲击载荷，保护动力单元不受瞬时过载的损伤，也能通过皮带轮的直径配比调整主轴转速，匹配不同物料的破碎作业需求。破碎腔采用深腔对称设计，动颚与定颚的衬板安装面预留了衬板更换空间，作业时动颚在偏心轴的带动下做周期性的往复摆动，靠近定颚时对腔内物料施加挤压、劈裂作用力完成破碎，远离定颚时破碎合格的物料依靠自重从排料口排出，排料口位置设置了调节结构，可根据出料粒度需求调整排料口宽度，适配不同的生产工艺要求。设备主机底座采用一体化厚重铸铁结构设计，预留了地脚螺栓安装孔位，可直接固定在混凝土基础上，抵消破碎作业时产生的往复振动，保证设备长期运行的稳定性；动力单元采用独立安装底座，与主机的中心距按照皮带传动的标准包角要求设计，既保证皮带传动的摩擦力足够传递额定扭矩，也预留了皮带张紧调节的操作空间，日常维护时无需拆解主机结构即可完成皮带更换、张紧调整作业。设备整体外形布局紧凑，传动侧与操作侧预留了足够的检修空间，飞轮与皮带轮分别布置在主轴两端，飞轮可储存动颚空行程阶段的动能，在破碎做功行程释放能量，降低动力单元的负载波动，让设备运行更加平稳。动颚部位采用了密封式轴承座设计，可阻挡破碎作业产生的粉尘进入轴承内部，延长轴承的润滑周期与使用寿命，衬板采用耐磨合金材质的可更换结构，磨损后可快速拆卸更换，降低设备的长期运维成本。
