工业用锤式粉碎设备结构设计展示

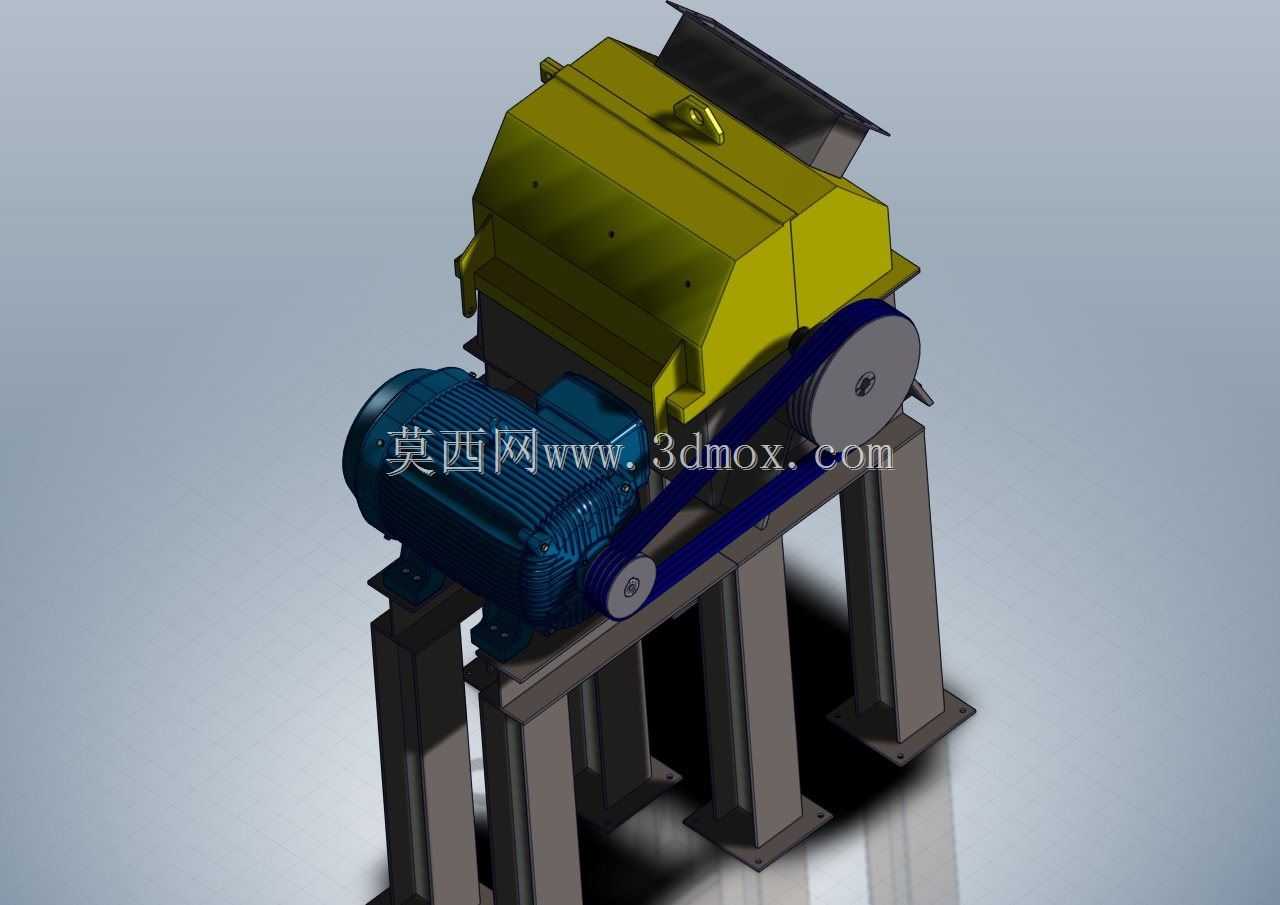

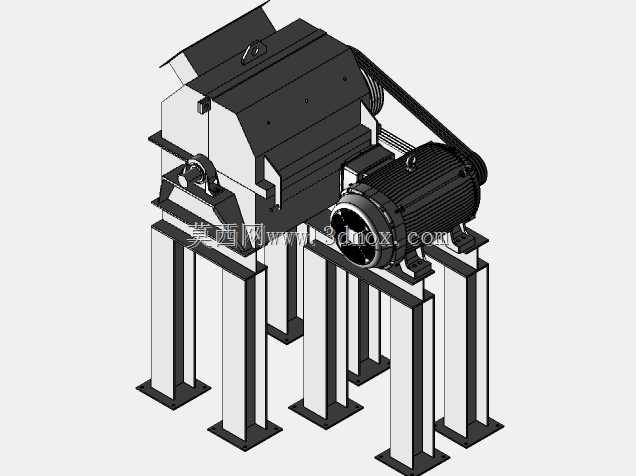

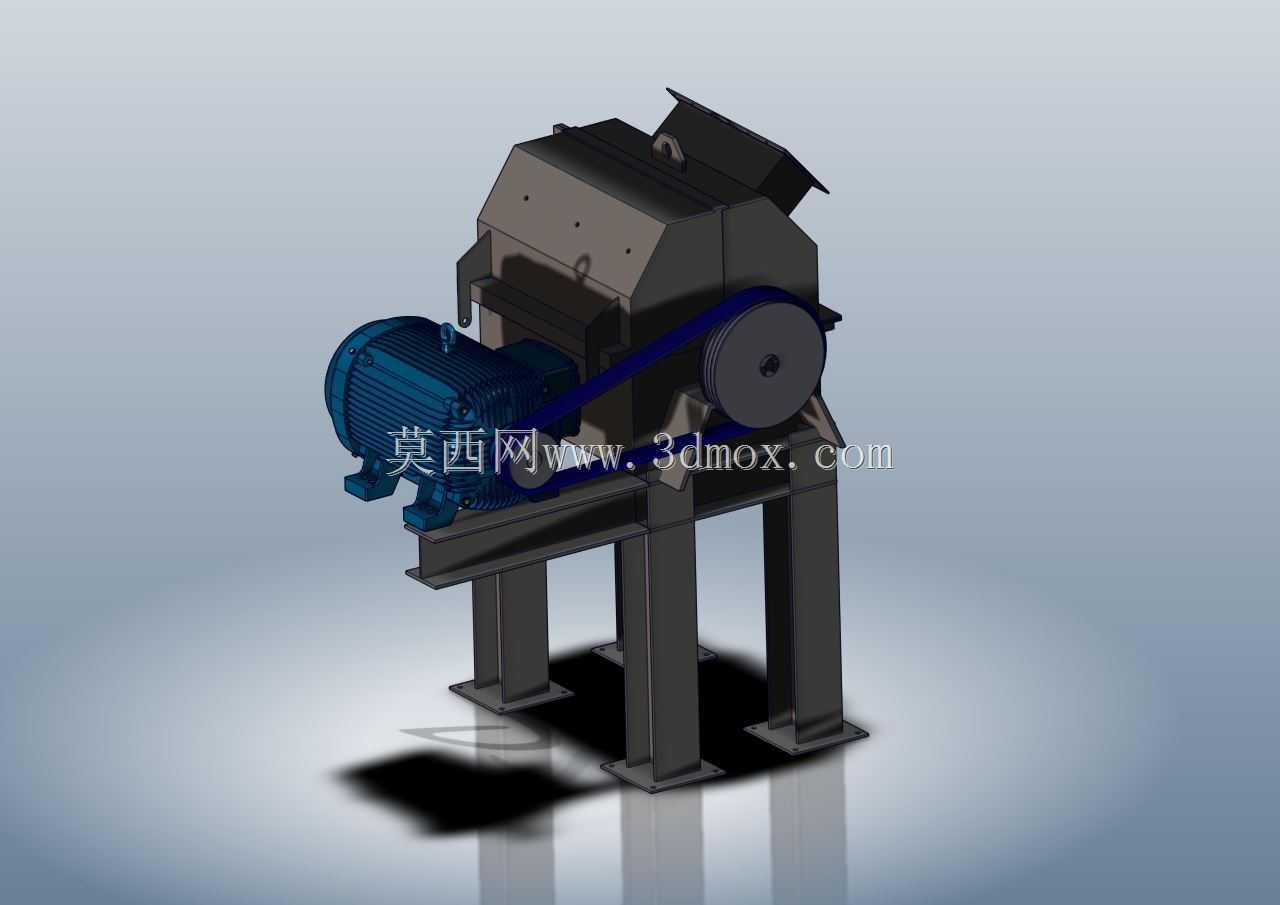

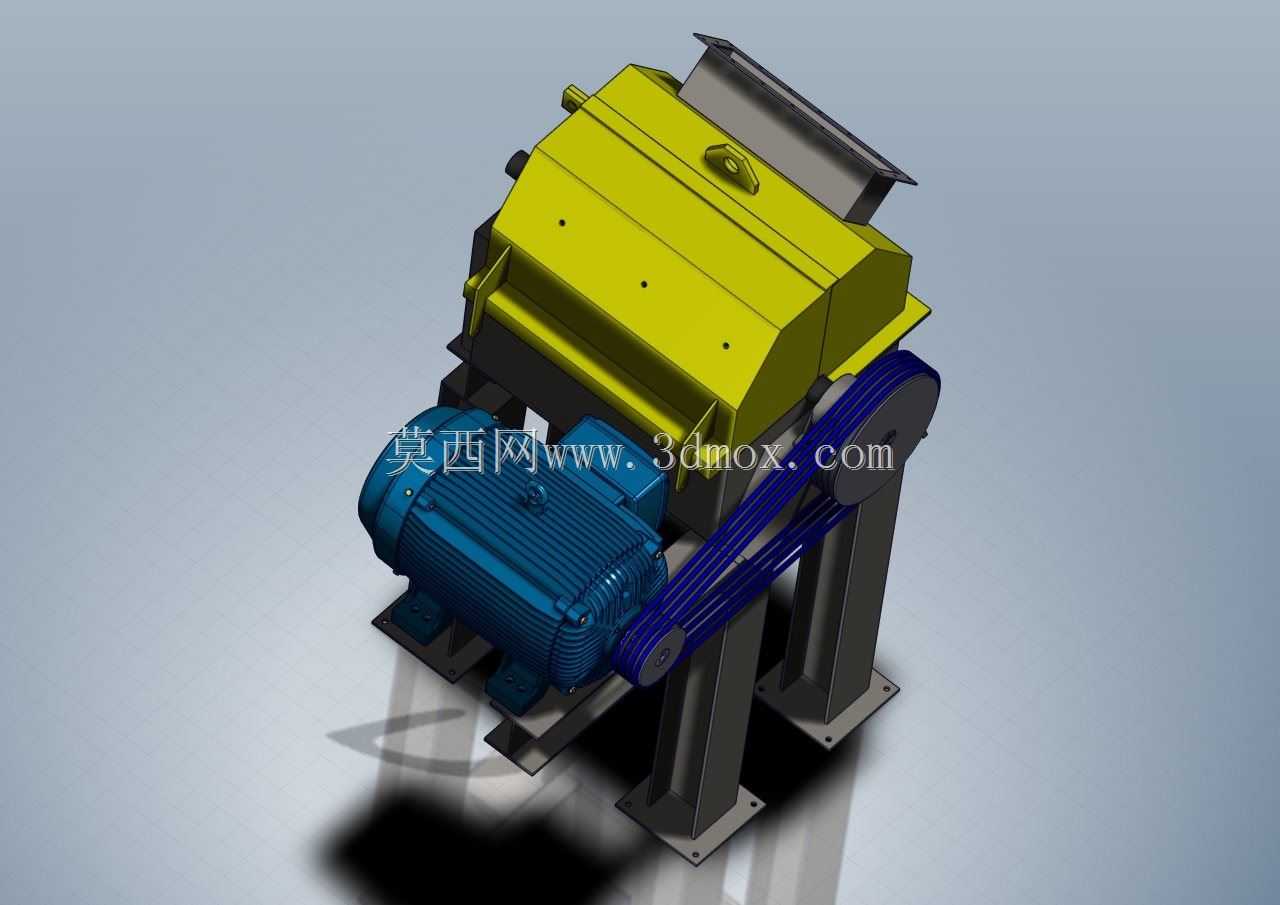

这款锤式粉碎设备主要面向矿山、建材、固废回收、煤炭加工等行业的中细碎作业场景，可对中等硬度及脆性物料完成高效破碎处理，常见应用场景涵盖砂石骨料生产、建筑垃圾资源化处理、煤块预破碎、非金属矿石细碎等环节，能够将进料粒度在适配范围内的块状物料，通过高速冲击作用破碎为符合出料粒度要求的颗粒，满足下游工序的物料粒径需求。设备整体采用驱动单元与破碎腔体分体式布局设计，左侧搭载的驱动电机通过皮带传动结构将动力传递至破碎腔内部的转子总成，皮带传动结构可在设备遭遇过硬物料卡滞时起到过载缓冲作用，避免刚性传动对电机轴、转子轴造成不可逆的冲击损伤，同时可通过更换不同直径的皮带轮灵活调整转子转速，适配不同物料的破碎粒度需求。破碎腔体采用上宽下窄的流线型外形设计，顶部设置倾斜进料导料结构，可引导待破碎物料顺畅进入腔体内部的锤片作业区域，避免物料在进料口处发生卡堵；腔体内部的转子组件搭载多组铰接式锤片，高速运转时锤片在离心力作用下张开，对进入腔体的物料产生高频冲击，同时物料被抛向腔体内壁的反击板完成二次碰撞破碎，合格粒径的物料通过腔体底部的筛板缝隙排出，不合格物料则留在腔体内持续接受锤片冲击研磨直至达到出料要求。设备底部采用四根等规格的方钢支腿作为支撑结构，支腿底部设置带安装孔的方形法兰底座，可通过膨胀螺栓与混凝土地面或钢制安装平台完成刚性固定，安装时需保证四个支腿的支撑面处于同一水平面上，避免设备高速运转时产生异常振动与噪音；支腿的高度设计预留了底部出料输送设备的安装空间，可直接在出料口下方配套皮带输送机、斗式提升机等物料输送装置，完成破碎后物料的连续转运，无需额外搭建高架安装平台。整体结构设计充分考虑了日常维护的便捷性，破碎腔体侧面设置可快开的检修门，停机状态下可快速开启检修门完成锤片磨损检查、筛板更换、腔体内壁积料清理等日常维护作业，无需拆解整体进料与出料结构，大幅降低设备运维的时间成本与人力投入。
