带驱动防护栏的皮带输送装置结构设计

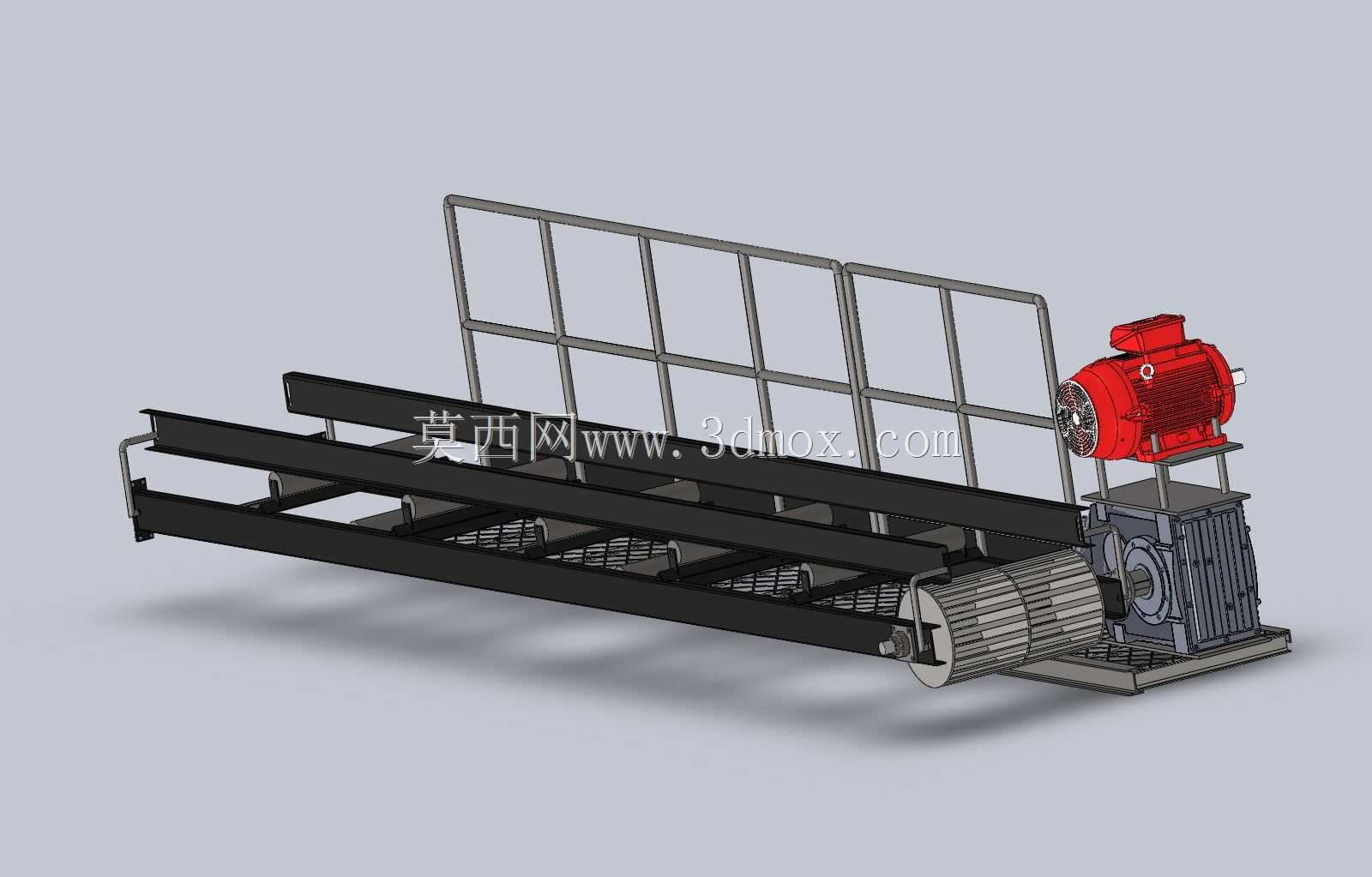

　　这套带侧边防护的皮带输送结构，主要面向车间内散料、成件包装物的短距离转运场景，常见于五金加工车间的工序间工件流转、电商仓储的分拣线接驳、农产品初加工的物料输送环节，可适配箱装、袋装、规则块状物料的水平输送需求，也可根据现场布局调整支腿高度实现小角度倾斜输送。从结构组成来看，整套装置以型钢焊接机架作为承载基础，机架主梁采用矩形钢管拼焊，横向设置多组支撑横梁，横梁上方排布槽型托辊组，用于承托输送皮带的载重段，避免皮带在物料重压下出现过度下垂、跑偏等问题；机架尾部设置张紧辊筒，通过轴承座的腰型孔调整辊筒前后位置，实现皮带张紧度的调节，补偿皮带长期运行后的塑性伸长量。驱动端布置在设备的出料侧，采用电机直连减速机的驱动形式，

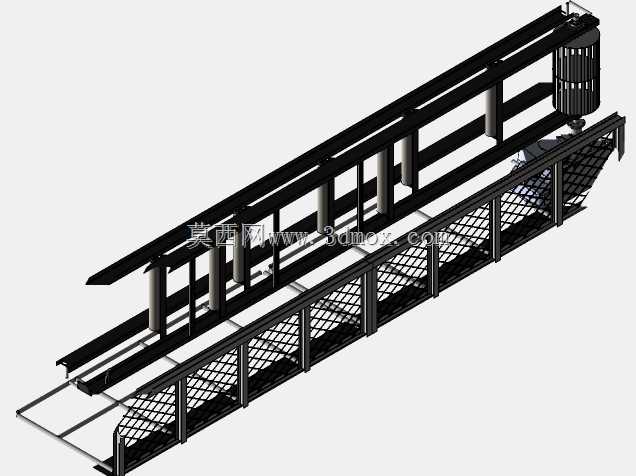

　　减速机输出轴与主动辊筒通过联轴器直连，省去了链传动、带传动的中间传动环节，既减少了传动损耗，也降低了日常维护的工作量，驱动单元整体通过螺栓固定在机架端部的安装平台上，安装平台预留了调整垫片的放置空间，可在装配时微调驱动单元的同轴度，避免运行过程中出现异常振动、轴承过早磨损的问题。侧边防护栏采用方管焊接成格栅式结构，通过螺栓固定在机架两侧的安装座上，防护栏高度根据常见输送物料的堆高设定，可有效避免输送过程中物料从侧边滑落，尤其是输送表面光滑的箱装工件、颗粒状散料时，格栅式结构既不会遮挡操作人员观察物料输送状态的视线，也能起到可靠的挡料作用，防护栏的竖杆间距经过合理设置，可避免操作人员肢体意外卷入输送段，满足车间设备的基本安全防护要求。

　　从安装边界来看，整套设备的宽度方向尺寸以皮带宽度为基准，两侧机架外伸量控制在合理范围，可适配多数车间现有输送线的接驳宽度要求，设备支腿底部设置可调脚杯，可在地面不平整的安装场景下调整整机水平度，调整范围可覆盖±50mm的地面高度差，无需额外制作安装基础，直接放置在硬化地面上即可投入使用。设计过程中，辊筒的选型充分考虑了输送载重需求，主动辊筒表面做滚花处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑的问题；托辊采用密封式轴承结构，可适配多粉尘的车间工况，减少粉尘进入轴承内部造成的卡滞问题。皮带的回程段在机架下方设置平行下托辊，承托回程段皮带，避免皮带运行过程中与机架横梁产生摩擦，延长皮带的使用寿命。

　　整套结构的零部件大多采用标准型材与标准件，加工制作难度低，后期维护更换配件的成本较低，可根据实际输送需求调整机架长度、皮带宽度、驱动功率，适配不同的输送载重与输送距离要求，在布局时可单台独立使用，也可多台串联组成长距离输送线，还可与提升机、分拣设备、加工机床的出料口接驳，实现物料的自动化流转，减少人工转运的工作量，提升车间内物料转运的效率。在实际使用过程中，操作人员可根据输送物料的特性调整皮带运行速度，对于易碎类物料可适当降低运行速度，对于常规周转工件可提高运行速度匹配生产节拍，驱动端的减速机预留了油位观察窗，日常巡检时可直接观察润滑油位，及时补充润滑油，保障驱动单元的长期稳定运行。
