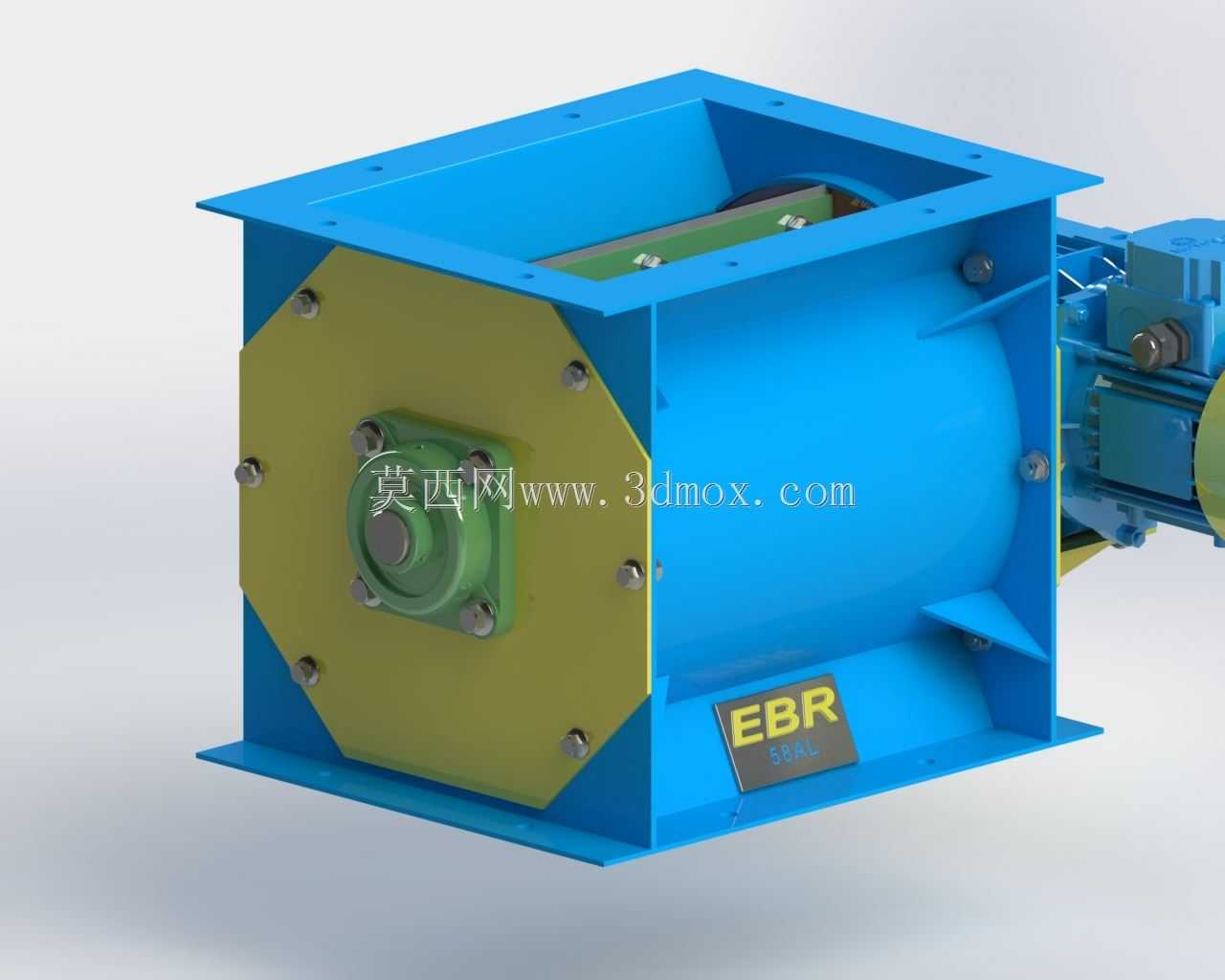

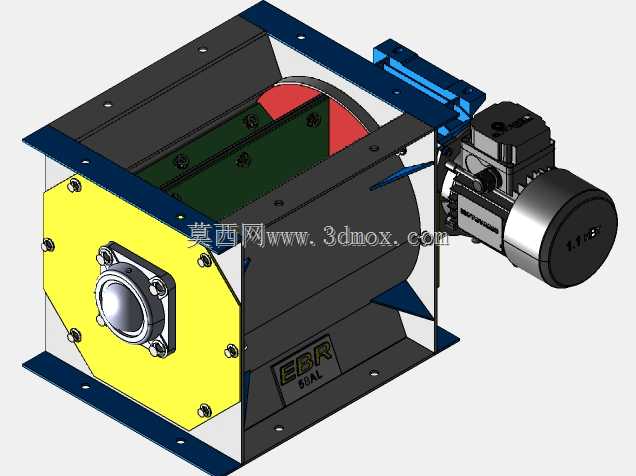

方形法兰连接EBR系列网关加药气阀结构

这款网关加药气阀主要应用于粉体气力输送、烟气治理加药、散装物料卸料的工业场景中，常安装在料仓出料口、输送管道接驳位、加药系统投料端，承担锁风卸料、均匀给料、隔断上下腔气压差的核心作用，在环保脱硫脱硝、粮食加工输送、建材粉体配料、化工粉剂投加工序中都有广泛适配空间。设备运行时，内部带多格料腔的转子在侧置驱动单元的带动下匀速转动，上方落入阀腔的物料会随着转子转动被均匀输送到下方出料口，同时转子叶片与阀体内壁的紧密贴合可以有效阻断上下腔体的空气窜流，避免气力输送系统的气压泄漏，也能防止料仓内部的粉尘外溢，在加药工序中还能通过调整转子转速精准控制药剂投加量，保证配料精度稳定。从设计思路来看，这款气阀采用上下方形法兰的结构设计，法兰面预留均匀分布的安装螺栓孔，能够直接和同规格的方形料仓出口、管道法兰进行对接，无需额外制作过渡转接件，大幅降低现场安装的改造成本；阀体主体采用圆筒形型腔设计，能够最大化转子的有效容积，减少物料在阀腔内的残留死角，两侧端盖采用八角形的加强结构，通过多组螺栓与阀体主体锁紧，既保证了端盖与阀体的连接强度，也方便后期维护时快速拆解清理内部腔室，更换易损的密封件。侧置的驱动单元采用直连式安装结构，驱动模块与转子轴直接对接，省去了额外的传动连接部件，整体结构更加紧凑，减少了设备整体的安装占用空间。设备的安装边界充分考虑了工业现场的布置需求，上下法兰的端面平行度经过精准控制，安装时只需保证法兰面密封垫贴合到位，锁紧对应螺栓即可完成固定，驱动侧预留足够的接线与维护空间，设备底部的支撑法兰边可以搭配配套支架进行承重固定，避免设备运行时的振动传递到相连的管道与料仓结构上。阀体侧面预留的标识位清晰标注设备系列信息，端盖处的轴承座采用外置式密封结构，能够有效阻挡粉尘进入轴承部位，延长转动部件的使用寿命，转子叶片边缘可根据输送物料的特性搭配不同材质的密封条，在输送磨琢性较强的粉体时也能保证长期的锁风效果，减少后期维护的频次。
