撬装式燃气紧急切断调压输送装置

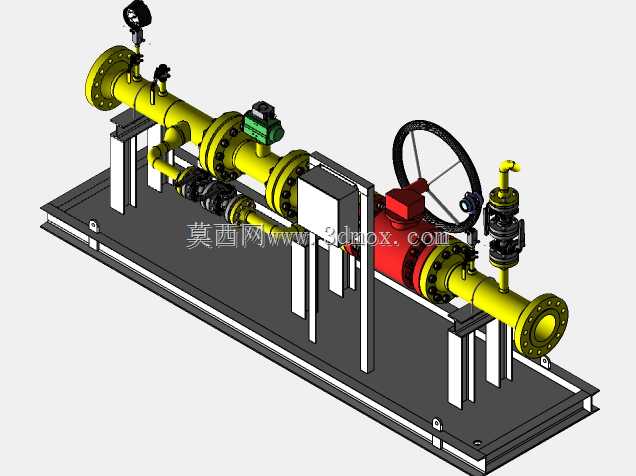

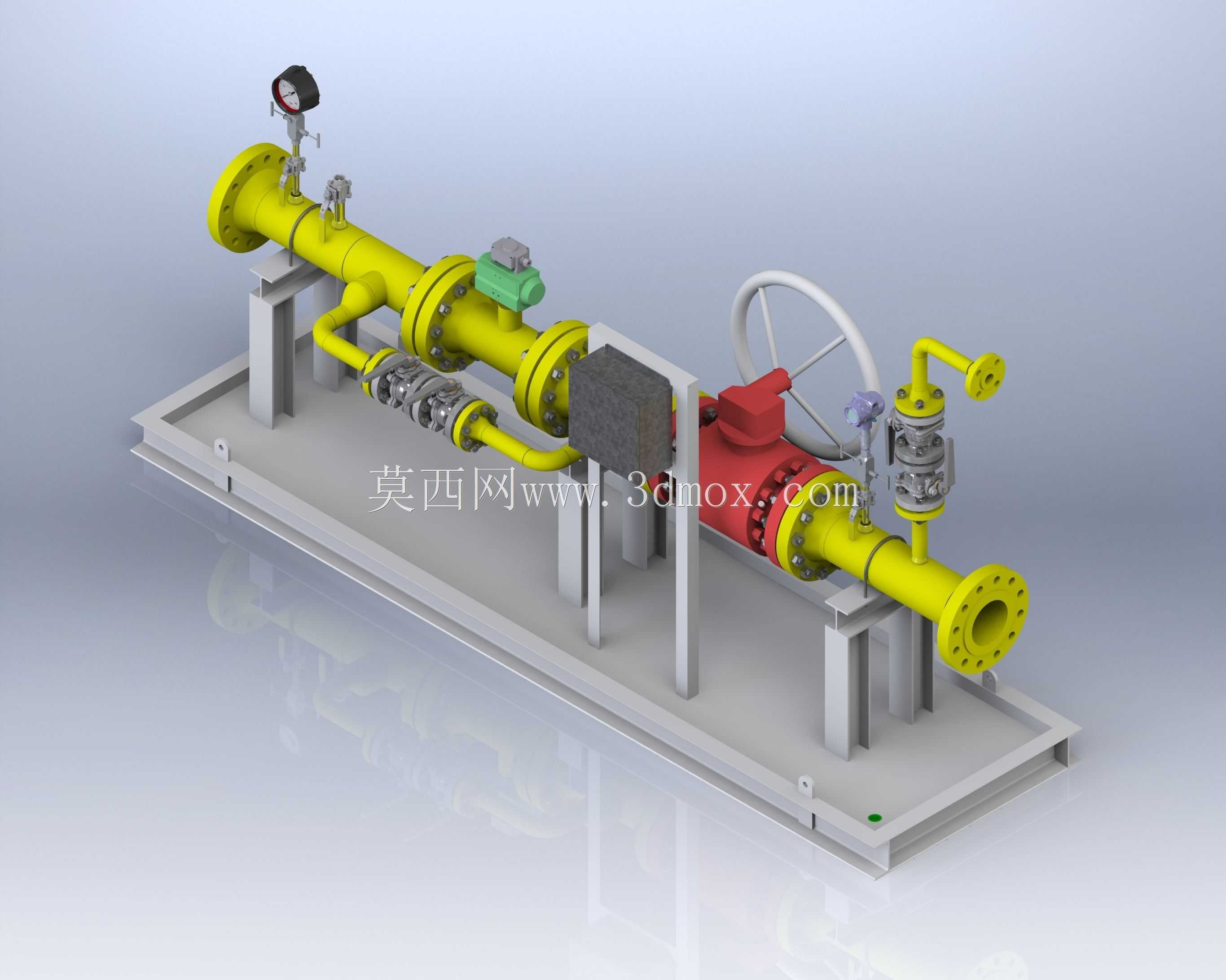

这套集成化燃气管路装置，主要应用于城市燃气管网调压站、工业厂区燃气进气总管、分布式能源供气前置段、商用燃气锅炉供气支路等场景，作为燃气输配系统里的核心安全管控单元，承担着燃气介质的压力调节、紧急工况切断、管路压力监测、通断操控的多重作用，是保障燃气输配安全、稳定下游供气压力的关键集成设备。整套装置采用撬装集成式设计思路，将紧急切断阀、手动涡轮操控闸阀、调压阀组、压力监测仪表、旁通管路、支撑底座全部整合在统一的钢制安装底座上，摒弃了传统现场散件拼接安装的繁琐流程，所有管路连接、阀组对位在设计阶段就完成了匹配校验，现场仅需对接进出口法兰即可完成安装，大幅降低现场施工的出错概率与安装周期。从功能特性来看，装置主通路配置的紧急切断阀可在下游管路出现超压、泄漏、流量异常等危险工况时快速触发关断，切断上游气源供给，避免险情扩大；旁通支路配置的小型手动阀可在主通路维护时实现临时供气，保障检修阶段的基础供气需求；管路上搭载的压力表可实时监测管路内的压力数值，为运维人员提供直观的压力参考；大直径涡轮手轮结构可在断电、自控系统失效的情况下，通过手动方式完成主通路的启闭操作，兼顾自动管控与手动应急的双重需求。设计阶段充分考虑了现场安装的边界条件，整体底座采用型钢焊接成型，底部预留了地脚安装孔位，可直接固定在混凝土基础或钢制支架上；进出口法兰采用标准管法兰规格，可直接对接同压力等级的燃气输送管道，无需额外制作转换接头；整体布局上阀组操作端、仪表监测端全部朝向运维操作侧，手轮、切断阀触发机构的安装高度符合人体工程学要求，日常巡检、操作、维护无需借助额外登高设备即可完成；管路走向采用低流阻设计，弯头、变径位置都做了平缓过渡，减少燃气输送过程中的压损与紊流，降低管路运行的振动与噪音。整套装置的结构布局紧凑，在有限的安装空间内整合了燃气输配所需的全部核心功能单元，既满足了燃气输配的安全规范要求，也兼顾了现场安装、运维的便捷性，适配多种不同规模的燃气供气场景。
