约克2000TR离心式冷冻冷却机组结构

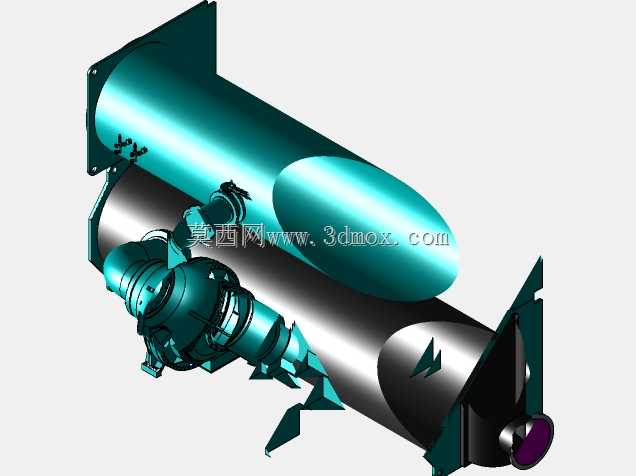

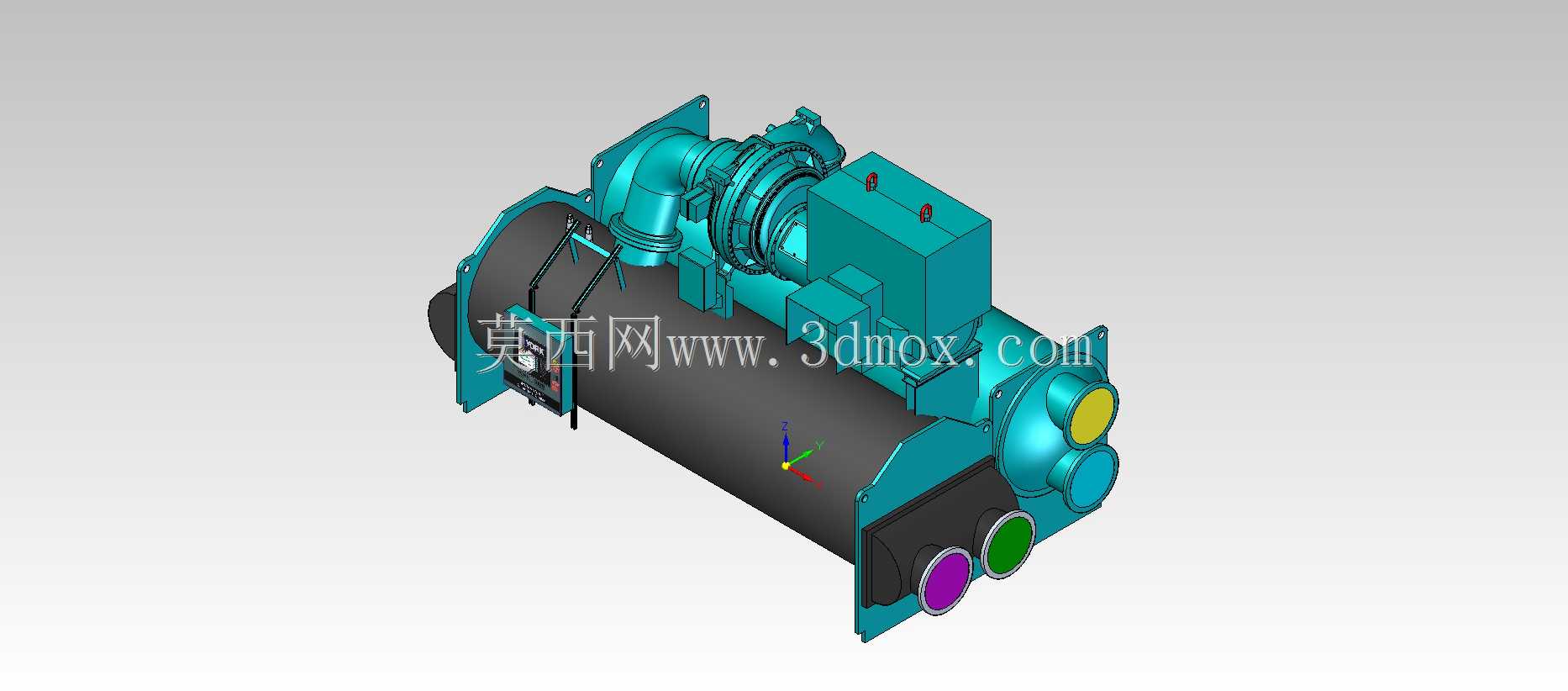

该模型还原的是大冷量离心式冷冻冷却机组，主要应用于大型商业综合体、超高层写字楼、三甲医院、大型数据中心、工业制程冷却等场景，这类场景需要持续稳定输出大流量低温冷冻水，承担整栋建筑的空调负荷或是工业生产线的工艺冷却需求，是集中供冷系统的核心主机设备。设备实际运行中，通过制冷剂的相变循环完成热量搬运，将循环水降温至设定温度后输送至末端换热设备，带走建筑内余热或是生产环节产生的工艺废热，再将携带热量的冷却水输送至冷却塔完成散热，形成完整的制冷循环。从功能特性来看，该款机组为双筒体卧式结构，上下布置的筒体分别承担冷凝器与蒸发器的换热功能，上方筒体为冷凝器，负责将压缩机排出的高温高压气态制冷剂冷凝为液态，下方筒体为蒸发器，负责让节流后的低压液态制冷剂蒸发吸热，降低冷冻水温度；侧置的离心式压缩组件是机组的核心动力部件，负责将蒸发器出来的低温低压气态制冷剂压缩为高温高压状态，驱动整个制冷循环运转，这种结构布局能最大程度压缩机组的横向占地面积，适配多数制冷机房的空间排布要求。在设计思路上，模型还原了机组的一体化集成设计逻辑，将换热筒体、压缩组件、管路阀组、安装支脚整合为整体结构，减少现场安装的拼接工作量，筒体两端的端盖结构预留了换热管的检修空间，无需整体拆解筒体即可完成换热管的清洗与更换，侧置的压缩组件采用法兰连接结构，可单独拆卸维护，降低后期运维的难度。从安装边界来看，机组为卧式落地安装结构，底部的安装支脚预留了地脚螺栓固定点位，安装时需要在支脚下方设置减震垫，阻隔机组运行时的振动传递至建筑结构；筒体两端需要预留不小于筒体直径1.5倍的检修空间，满足换热管抽换、端盖拆解的操作需求，压缩组件侧需要预留足够的操作空间，方便日常维护与部件检修；机组的外接水管接口均布置在筒体端侧，对接管路时需要预留软连接的安装位置，避免管路硬连接传递振动，同时要在进出水管路设置阀门与温度压力检测点位，方便运行状态监测与检修时的管路截断。
