125cc摩托车变速箱主轴传动结构设计

这款125cc排量摩托车配套的变速箱主轴，是手动离合式跨骑摩托车动力传输路径中的核心承载部件，主要应用于中小排量民用代步摩托车、轻型越野摩托车的多挡位手动变速系统中，安装位置处于发动机曲轴输出端与后轮传动链轮之间的变速箱腔体内部，承担着承接离合器传递来的发动机动力、通过不同齿数齿轮的啮合切换实现不同传动比输出、最终将适配不同行驶工况的动力传递给副轴的核心作用。

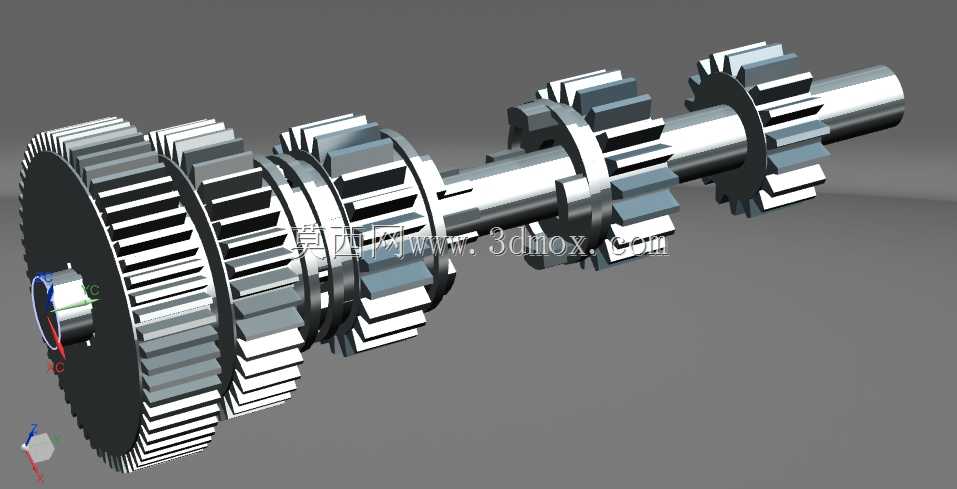

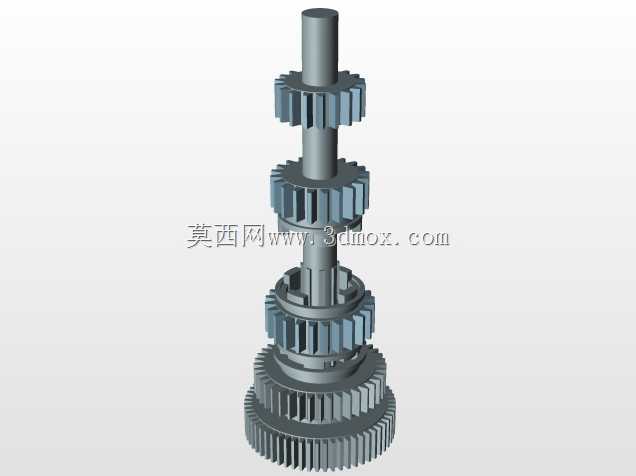

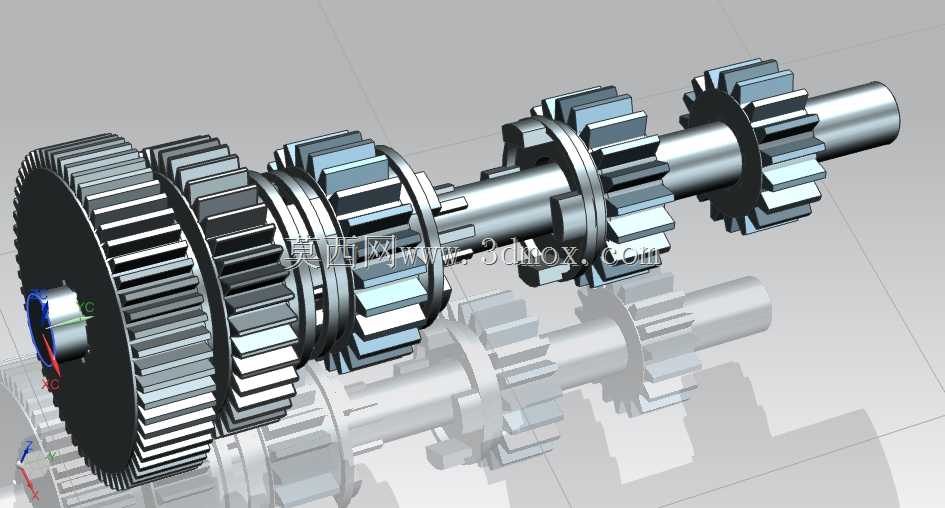

从功能特性来看，该主轴为阶梯式变径轴结构，轴身根据不同挡位齿轮的安装需求设计了多段不同直径的轴颈，每段轴颈的加工精度、表面粗糙度都匹配对应齿轮的内孔配合公差，部分轴段加工有外花键结构，与固定挡位齿轮的内花键形成过盈配合，保证动力传递过程中齿轮与轴之间无相对滑转；轴身上还设计有多个环形卡槽，用于安装卡簧对各挡位齿轮进行轴向限位，避免车辆加减速、换挡过程中齿轮出现轴向窜动导致脱挡、跳挡故障。轴上套装的多组不同齿数、不同模数的直齿圆柱齿轮，分别对应变速箱的不同前进挡位，齿轮与轴之间根据挡位设计分为固定连接和空套连接两种形式，空套齿轮可在对应轴颈上空转，通过换挡拨叉推动结合齿圈实现不同齿轮与主轴的锁止，从而切换不同的传动比，满足车辆起步、爬坡、巡航、加速等不同行驶场景下的扭矩、转速输出需求。

在设计思路上，这款主轴充分考虑了125cc排量发动机的动力输出上限，轴身选用合金结构钢作为基材，整体经过调质处理保证芯部韧性，轴颈、花键等受力磨损部位经过高频淬火提升表面硬度，兼顾了抗扭强度与耐磨性能；轴的两端设计有轴承安装位，分别匹配深沟球轴承支撑在变速箱箱体上，既保证了轴的旋转同轴度，也能承受齿轮啮合过程中产生的径向载荷。从安装边界来看，主轴的总长度、各轴段的直径与长度尺寸、轴承位的配合公差、齿轮的安装间距都严格匹配125cc摩托车通用变速箱的腔体尺寸，两端轴承位的同轴度公差控制在极小范围内，保证装配后主轴转动无卡滞、齿轮啮合间隙处于合理区间，既不会因间隙过大产生传动异响，也不会因间隙过小导致齿轮运转卡滞、磨损加剧。轴上各齿轮的齿形都经过修形处理，能够降低啮合过程中的冲击与噪音，提升换挡平顺性与齿轮使用寿命，完全适配中小排量摩托车日常通勤、短途载物的使用强度需求。
