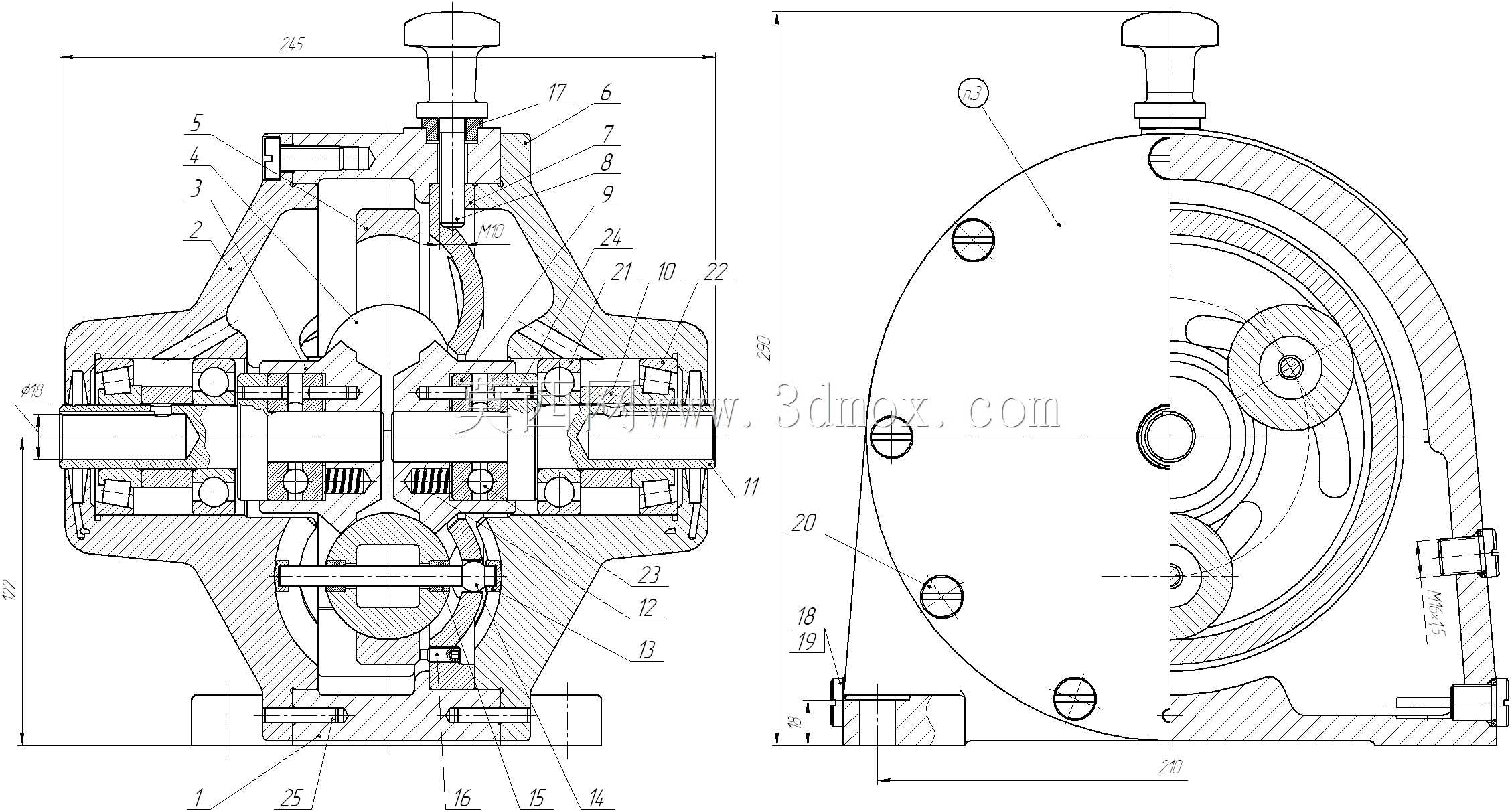

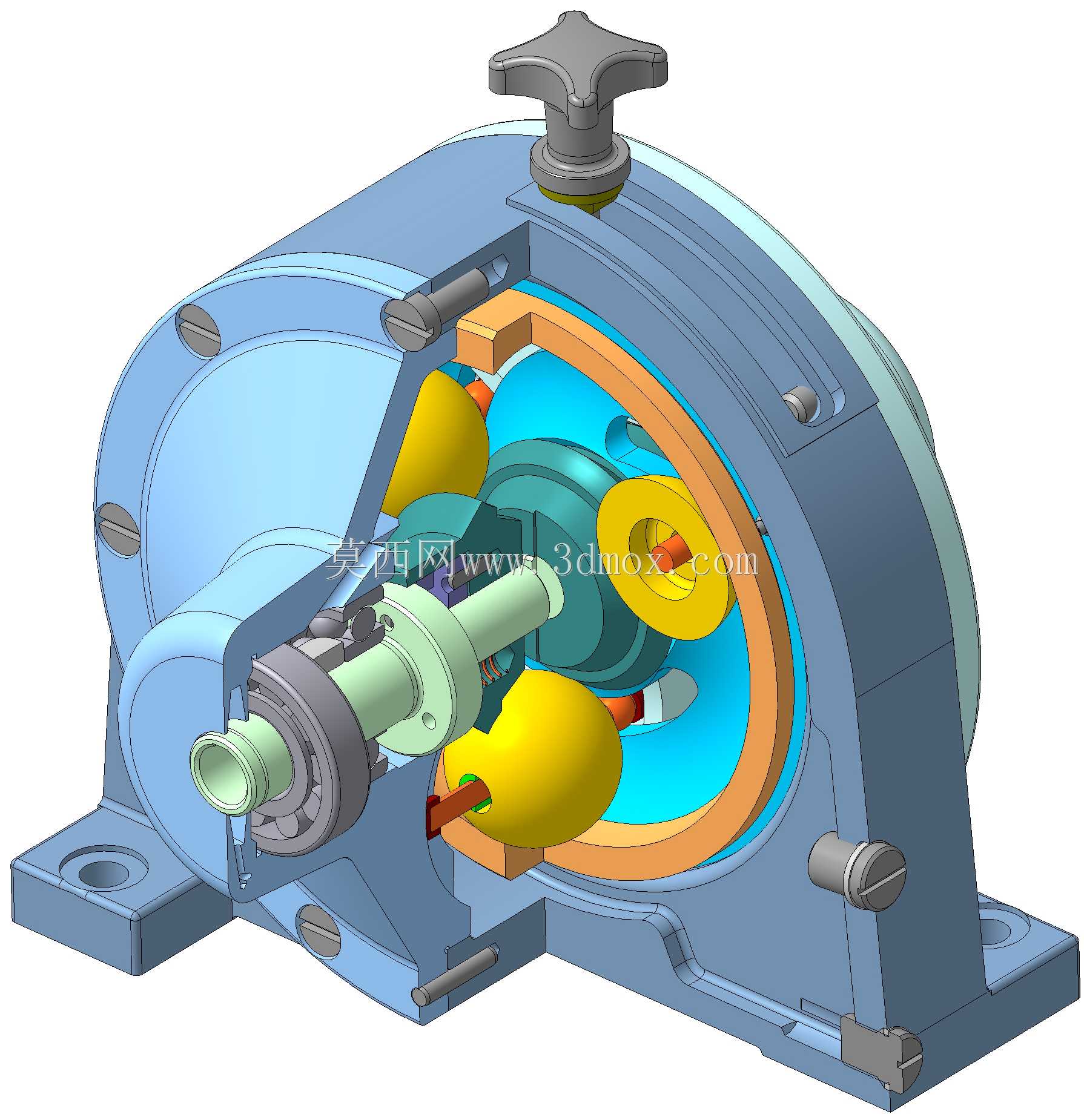

紧凑型可调速机械变速装置剖视结构设计

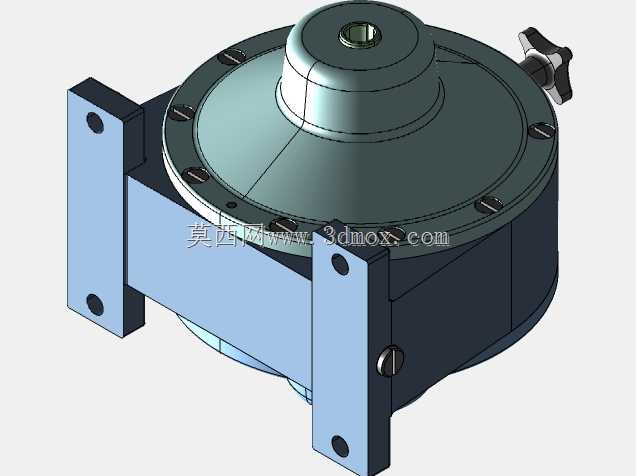

这款变速装置主要面向中小功率的工业传动场景，可配套应用于轻工输送设备、小型机床进给机构、食品加工生产线以及农用小型作业机具的动力传输环节，承担动力输入后的转速匹配、扭矩调节功能，能够根据后端负载的实际作业需求切换传动比，让动力输出端获得适配作业工况的转速与扭矩输出，避免动力源长期处于非高效区间运行带来的能耗浪费与部件损耗。从实际功能特性来看，该装置采用内置球轮式摩擦传动结构，相比传统定轴齿轮变速器，结构更加紧凑，传动过程中的冲击更小，运行噪音更低，顶部设置的手动调节旋钮可直接改变内部传动接触件的啮合位置，实现传动比的连续平滑调节，无需设置多组换挡齿轮与拨叉结构，大幅减少了内部易损部件的数量。在设计思路上，这款变速器采用一体化铸造成型的剖分式箱体结构，箱体底部设置带安装孔的支撑脚，可直接通过螺栓固定在设备安装基座上，输入轴与输出轴采用同轴式布局，能够有效缩减装置的轴向安装尺寸，适配安装空间较为局促的设备布局场景；箱体结合面采用精密铣削加工保证密封性能，端盖与箱体之间采用螺栓紧固，配合轴端的密封组件，可有效防止内部润滑介质泄漏，同时阻挡外部粉尘、水汽进入箱体内部侵蚀传动部件。从安装边界来看，该装置的整体外形轮廓规整，无外凸的突兀结构，输入轴端预留了标准的轴连接接口，可直接通过联轴器与驱动电机输出端相连，输出轴端可配套带轮、链轮或联轴器对接作业负载，安装时仅需保证基座平面的平面度符合要求，固定螺栓按照对角顺序紧固即可完成安装，日常维护仅需定期通过顶部的注油结构补充润滑脂，无需频繁拆解箱体调整内部间隙。内部传动组件的排布经过优化，将受力较大的支撑部位靠近箱体轴承座设置，降低轴系运行过程中的挠度变形，保证传动接触件的贴合压力均匀，避免长期运行后出现传动打滑、接触件异常磨损的问题，箱体外部的加强筋结构在不增加整体壁厚的前提下提升了箱体的结构刚性，可承受传动过程中产生的径向与轴向载荷，避免箱体受力变形影响内部传动件的啮合精度。
