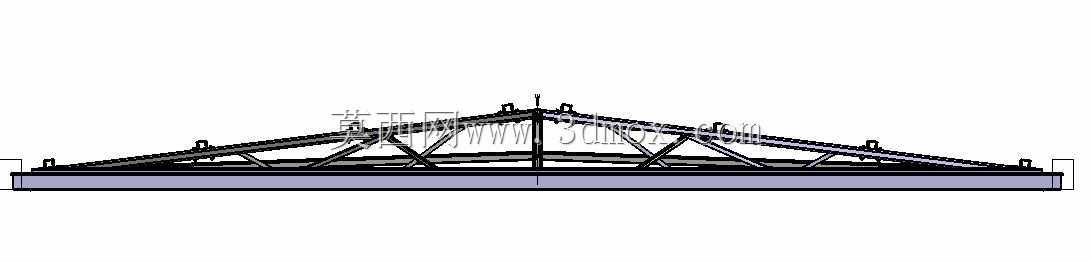

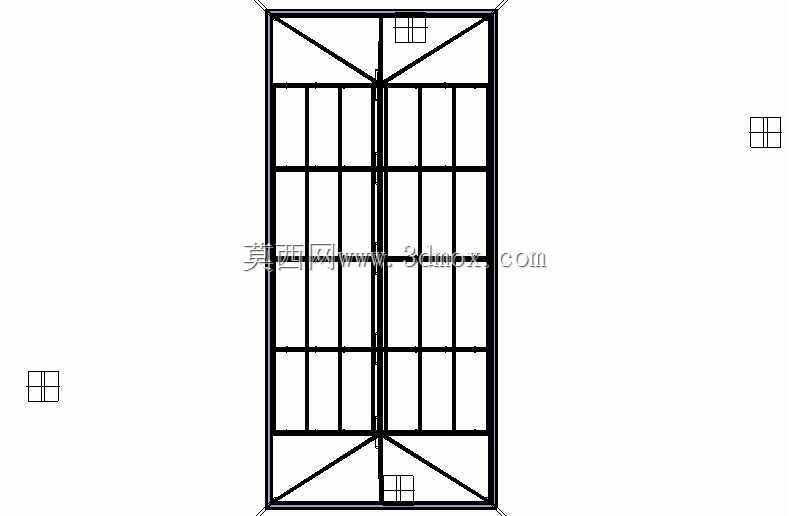

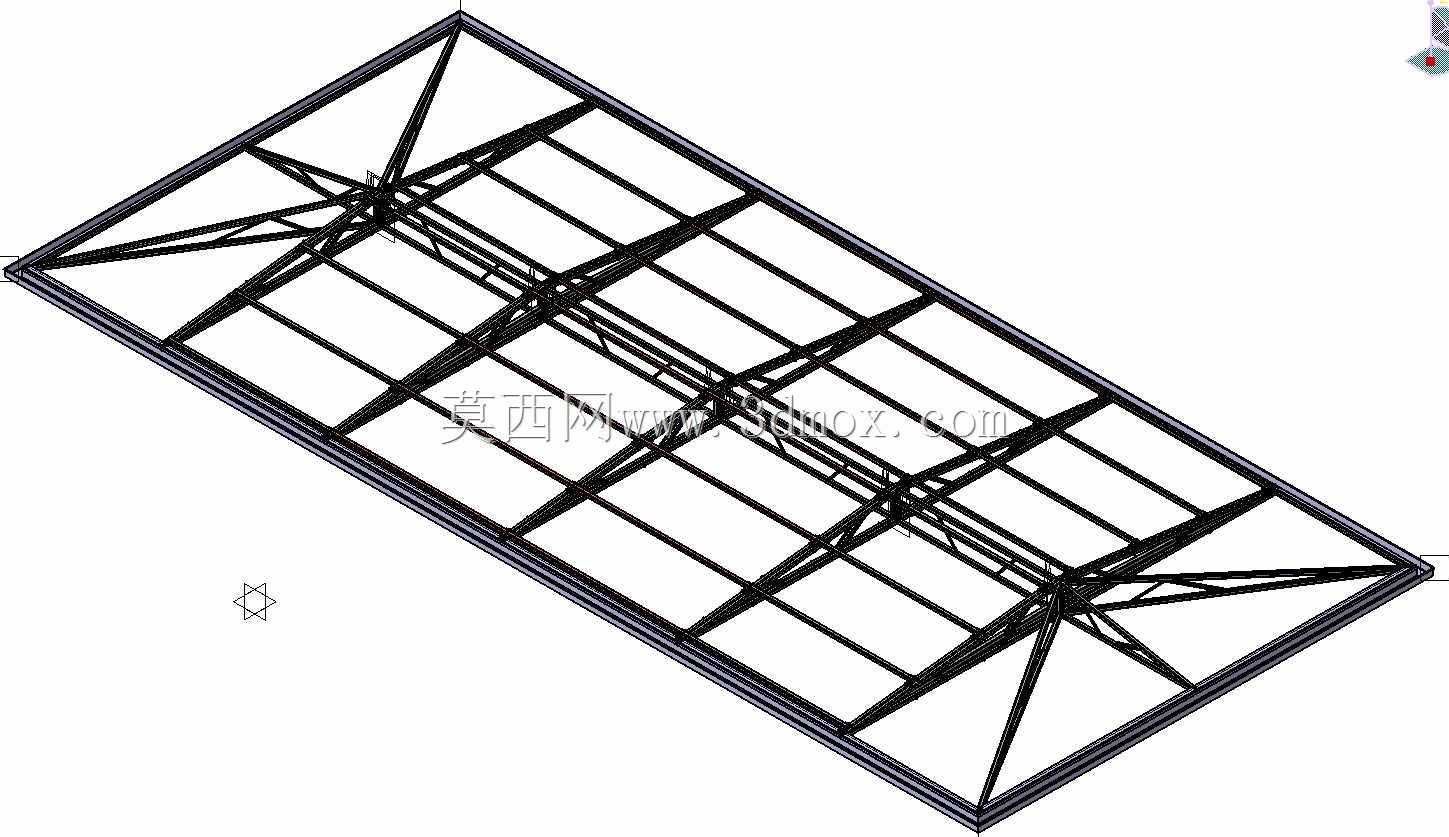

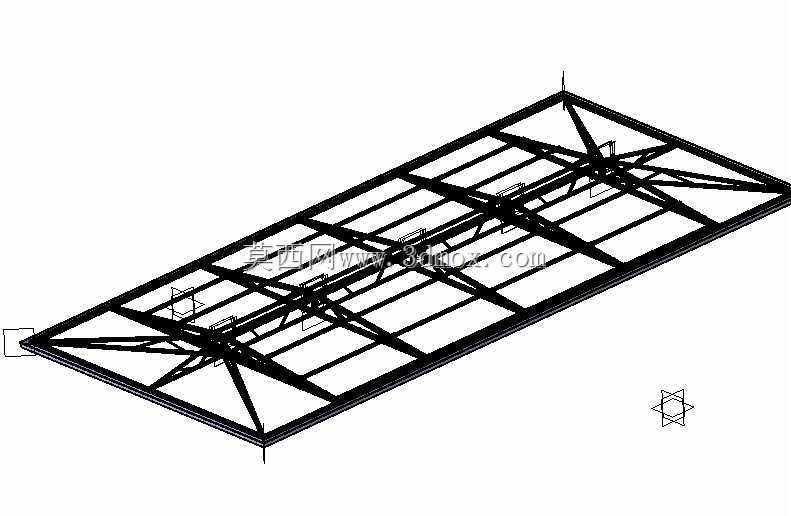

钢结构交叉节点式屋顶承重支撑构造

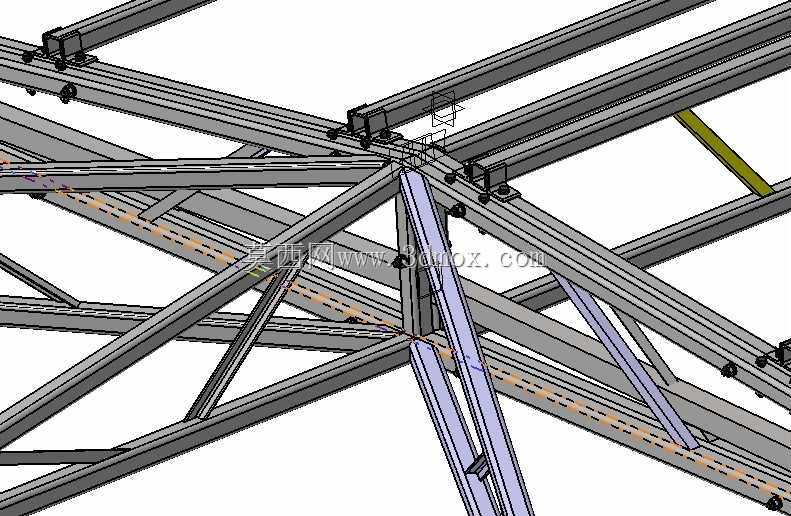

该构造主要应用于大跨度工业厂房、仓储库房、大型公共场馆的屋面承重体系搭建场景，作为屋面系统的核心受力骨架，承担屋面围护材料自重、屋面活荷载、风荷载、雪荷载以及局部地震作用的传导与分散功能，可将屋面承受的各类竖向、水平荷载均匀传递至下部竖向承重柱与基础结构，避免局部应力集中引发的结构变形或失稳问题。从功能特性来看，该构造采用多杆件交叉汇交的节点设计，不同规格的型钢杆件在中心节点处通过连接件实现刚性固定，斜向支撑杆件与主承重梁形成稳定的三角受力单元，可同时承受轴向拉压作用力与局部弯矩，相比传统单向桁架结构具备更高的整体抗扭刚度与抗变形能力，能够适配大跨度无中间立柱的屋面空间需求，提升建筑内部的空间利用率。在设计思路上，该构造优先遵循受力路径最短的原则，所有杆件的排布方向均贴合荷载传导的最优路径，主承重梁沿屋面跨度方向布置承担主要竖向荷载，斜向腹杆根据不同方向的水平荷载作用角度设置，抵消风吸力、风压力以及水平地震作用带来的侧向力，中心汇交节点处通过加厚连接板与多组紧固件实现各杆件的可靠连接，避免节点处出现应力集中导致的连接失效，同时不同受力等级的杆件匹配对应截面规格的型钢材料，在保证整体结构强度冗余的前提下尽可能降低构件自重，减少下部承重结构的荷载负担。从安装边界来看，该构造的主承重梁端部预设与下部柱顶连接件匹配的安装接口，可直接与预制的柱顶支座完成对位固定，各杆件之间的连接点位均预设标准化安装孔位，现场施工时无需二次打孔裁切，可通过紧固件快速完成拼装，整体构造的安装公差适配常规钢结构施工的精度要求，单组节点构造的覆盖范围可适配常规柱网间距的屋面排布需求，相邻单元构造之间可通过端部连接杆件实现快速拼接，形成连续完整的屋面承重体系，同时杆件表面预留的安装点位可直接适配屋面檩条、围护板材的固定需求，无需额外焊接附加连接件，能够有效缩短屋面系统的现场施工周期，降低现场焊接作业带来的施工质量不稳定风险。
