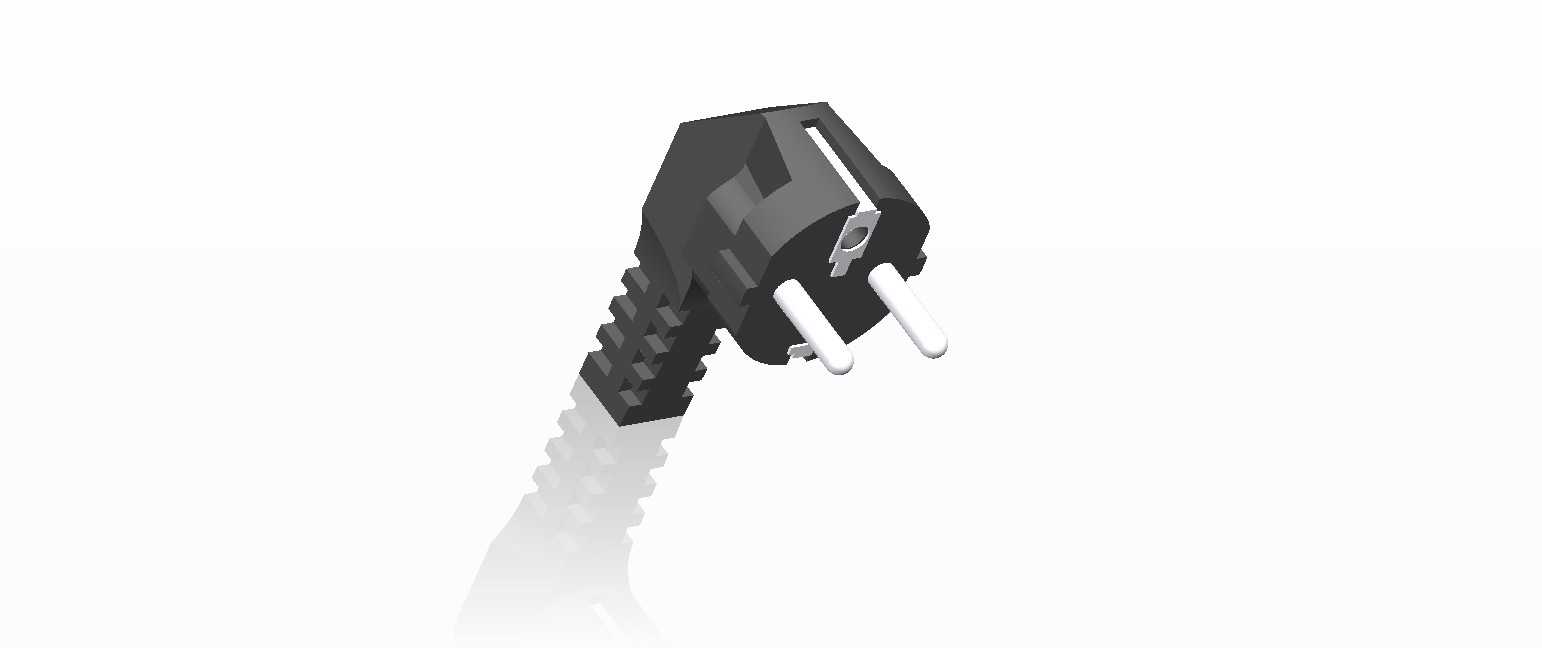

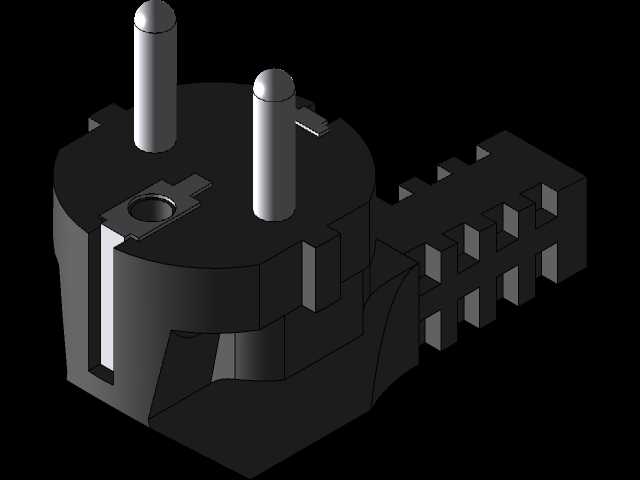

欧式两圆插电源连接插头结构设计

　　日常电气连接场景里，这类欧式两圆插插头是低压民用供电回路里的常用接插部件，主要适配欧盟区域通用的两孔嵌入式墙插、延长线排插接口，承担手持家电、小型电动工具、办公桌面设备的交流供电导通功能，插合状态下需要同时满足接触电阻稳定、插拔力适中、外力拉扯下不易松脱的基础工程要求。从结构设计逻辑来看，插片部分采用圆柱形铜质基材，表面做镀镍处理，既保证导电接触面的导通性能，也能避免长期使用过程中氧化层增厚导致的接触发热问题，两个插片的中心距严格匹配对应插座的孔位公差，插合后径向配合间隙控制在合理范围，不会出现插合后晃荡、接触不良的情况。插头本体的握持部分做了多道环形防滑棱设计，插拔施力时手指与塑胶外壳的摩擦力足够，

　　不需要过度用力就能完成插合与拔出操作，同时防滑棱的弧度做了圆角过渡，不会出现硌手的问题。出线位置做了加长的防弯折应力释放结构，也就是插头尾部的锥形软胶段，这个结构的作用是分散线材弯折时的应力集中点，避免电源线在根部反复弯折后出现铜丝断裂、外皮破损的问题，日常使用中经常会遇到线材被拉扯、弯折的情况，这个结构能将弯折点从硬塑外壳的出线口位置后移到软胶段，大幅提升线材的弯折寿命。内部结构设计上，插片与电源线的压接部位做了全包覆的绝缘隔离，两个极性插片之间设置了绝缘挡墙，避免压接部位毛刺外露导致的极间击穿风险，塑胶外壳采用卡扣加超声波焊接的封装方式，装配完成后外壳接缝紧密，日常使用中泼溅的少量液体不会轻易渗入内部，同时外壳没有尖锐棱角，

　　所有外露边缘都做了R0.5以上的圆角处理，符合低压接插件的安全设计规范。安装边界方面，这类插头的整体外形尺寸适配常规的墙面插座凹陷空间，插合后插头本体突出墙面的厚度控制在合理范围，不会遮挡相邻插座的孔位，插片的插入深度满足安全规范要求，插合后带电部分不会外露，避免误触风险。设计过程中需要重点考量的点还有插片的保持力，也就是插片与塑胶外壳之间的拉脱力，需要保证在正常拉扯线材的时候，插片不会从外壳中被拉出，避免内部带电接线外露引发安全隐患，因此插片与塑胶接触的部位会设置滚花或者卡位凸台，注塑成型后塑胶材料嵌入卡位结构，形成足够的机械结合力。另外插头的塑胶选材需要满足阻燃要求，在出现内部接触发热、打火的情况下，外壳材料不会持续燃烧，

　　能有效降低起火风险，同时材料的耐温范围需要覆盖日常使用的环境温度，不会在高温环境下出现软化变形，低温环境下也不会变脆开裂。在实际设备配套选型的时候，这类插头需要匹配对应线径的电源线，根据承载电流的大小选择合适的铜件截面积，避免长期满负载运行时铜件发热过量，影响使用寿命。对于三维建模工作而言，这类接插件的建模重点在于插片的位置公差、防滑结构的细节还原、防弯折段的曲面过渡，以及内部压接结构的空间避让，建模时需要充分考虑各零件之间的装配间隙，保证装配后不存在干涉问题，同时外观曲面的连续性要符合实际注塑件的成型特点，避免出现不合理的尖角、薄钢位，给后续模具加工带来不必要的难度。
