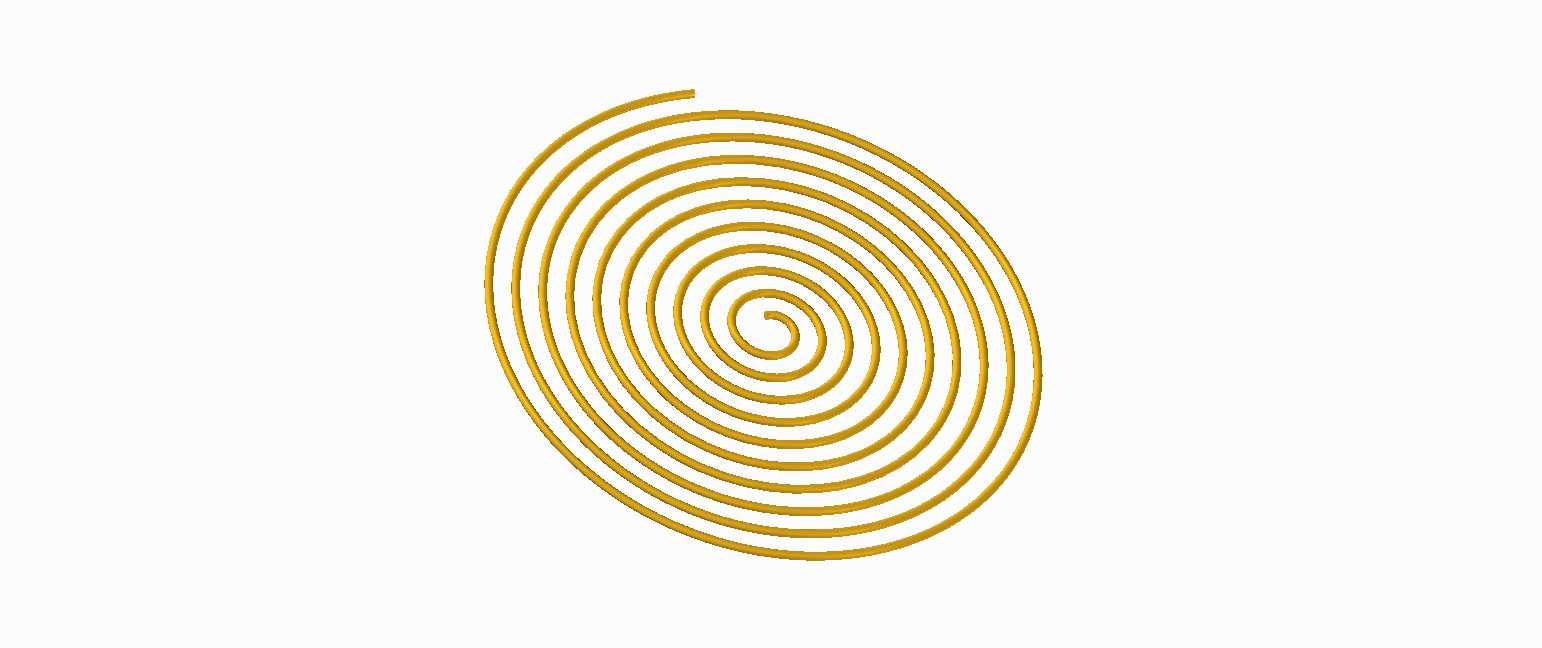

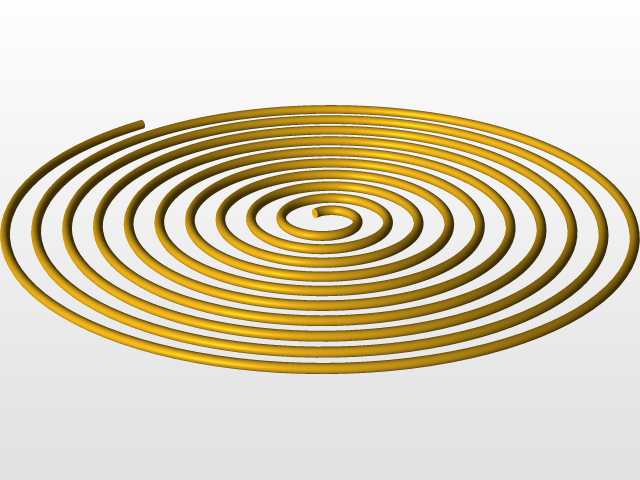

椭圆螺旋形等距环绕曲面结构设计

　　这类椭圆螺旋等距环绕结构，在通用机械零部件领域的应用场景覆盖多个细分方向，最常见的是作为流体导流构件嵌入换热设备的流道内，通过连续的螺旋曲面引导介质形成稳定的旋流状态，既可以延长介质在换热腔体内的停留路径，也能打破介质流动的层流边界层，提升换热过程的热交换效率，相比圆形螺旋结构，椭圆轮廓的螺旋构件可以更好适配非圆截面的设备腔体，在有限的安装空间内最大化布置螺旋导流面，减少腔体内部的无效流动死角。在粉体输送设备的出料端，这类结构也可作为缓流导流件使用，通过连续的螺旋曲面缓冲粉体下落的冲击速度，避免粉体出料时出现飞溅、架桥堵塞的问题，椭圆的外轮廓可以匹配矩形或长圆形的出料口截面，相比圆形螺旋件能覆盖更大的出料口横向范围，导流缓流的效果更均匀。

　　从实际功能特性来看，该结构采用等距螺旋线作为扫掠路径，截面保持统一的宽度与厚度，每一圈螺旋环之间的间隙均匀一致，既可以保证流体或粉体通过时的阻力稳定，不会出现局部流速突变的问题，也能避免颗粒类物料在螺旋间隙内出现卡滞。整个构件为一体化连续曲面结构，没有拼接焊缝或连接断点，表面光滑过渡，在作为导流件使用时不会产生额外的流动阻力，也不容易在结构表面残留物料，后期清理维护的难度更低。椭圆的长轴与短轴比例经过适配调整，螺旋的起始端与末端做了平滑收头处理，不会出现尖锐的棱边，在安装过程中可以避免划伤操作人员，也能减少介质流动时在端部产生的涡流噪声。

　　设计过程中首先确定适配安装腔体的椭圆外轮廓边界，根据腔体的内部长、宽尺寸锁定螺旋的长轴与短轴参数，保证螺旋结构装入腔体后，外边缘与腔体内壁的间隙控制在合理范围，既不会因为间隙过大出现介质旁通的问题，也不会因为间隙过小导致安装时出现卡滞、无法装入的情况。螺旋的导程参数根据实际使用场景的需求调整，作为换热导流件使用时，导程设置偏小，增加螺旋的圈数来延长介质流动路径；作为缓流出料构件使用时，导程适当放大，保证物料可以顺着螺旋面顺畅下滑，不会出现物料堆积在螺旋面上的问题。扫掠截面的尺寸根据结构的强度需求确定，在满足结构刚性、不会在介质冲击下产生形变的前提下，尽量减小截面的厚度，减少构件本身对腔体内部通流面积的占用。螺旋的起始端位置根据安装接口的位置确定，保证结构装入后，起始端可以对准介质流入或物料进入的方向，最大化发挥导流或缓流的作用。

　　安装边界方面，该螺旋结构的外轮廓为标准椭圆形态，安装时可以直接嵌入对应椭圆截面的安装槽内，不需要额外设计复杂的定位结构，螺旋的中心轴线与腔体的中心轴线保持重合，避免螺旋偏心导致一侧间隙过大、另一侧间隙过小的问题。结构的轴向长度根据腔体的轴向安装深度确定，两端预留出对应的密封或连接空间，不会出现结构过长顶到腔体端盖、或是过短导致导流范围不足的问题。如果用于有一定压力的流体工况，可以在螺旋结构的外边缘加装薄型密封片，填补螺旋外边缘与腔体内壁之间的间隙，避免介质从间隙处旁通，影响导流效果。整个结构的重量较轻，安装时不需要额外的承重支撑结构，仅需要在两端做简单的轴向定位即可，不会给设备整体增加过多的额外负载。在实际建模过程中，需要保证每一圈螺旋的曲率平滑过渡，不能出现局部曲率突变的情况，否则后续加工时无论是采用3D打印还是钣金弯制成型，都会在曲率突变处产生应力集中，降低构件的使用寿命，等距的参数设置也可以降低加工难度，无论是采用增材制造还是切削加工，统一的间隙与截面尺寸都可以减少加工路径的复杂程度，提升加工成型的合格率。
