通风防护用同心环交叉支撑网格结构

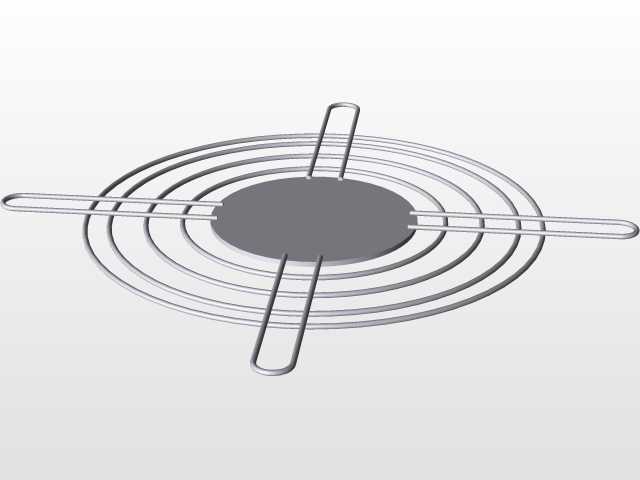

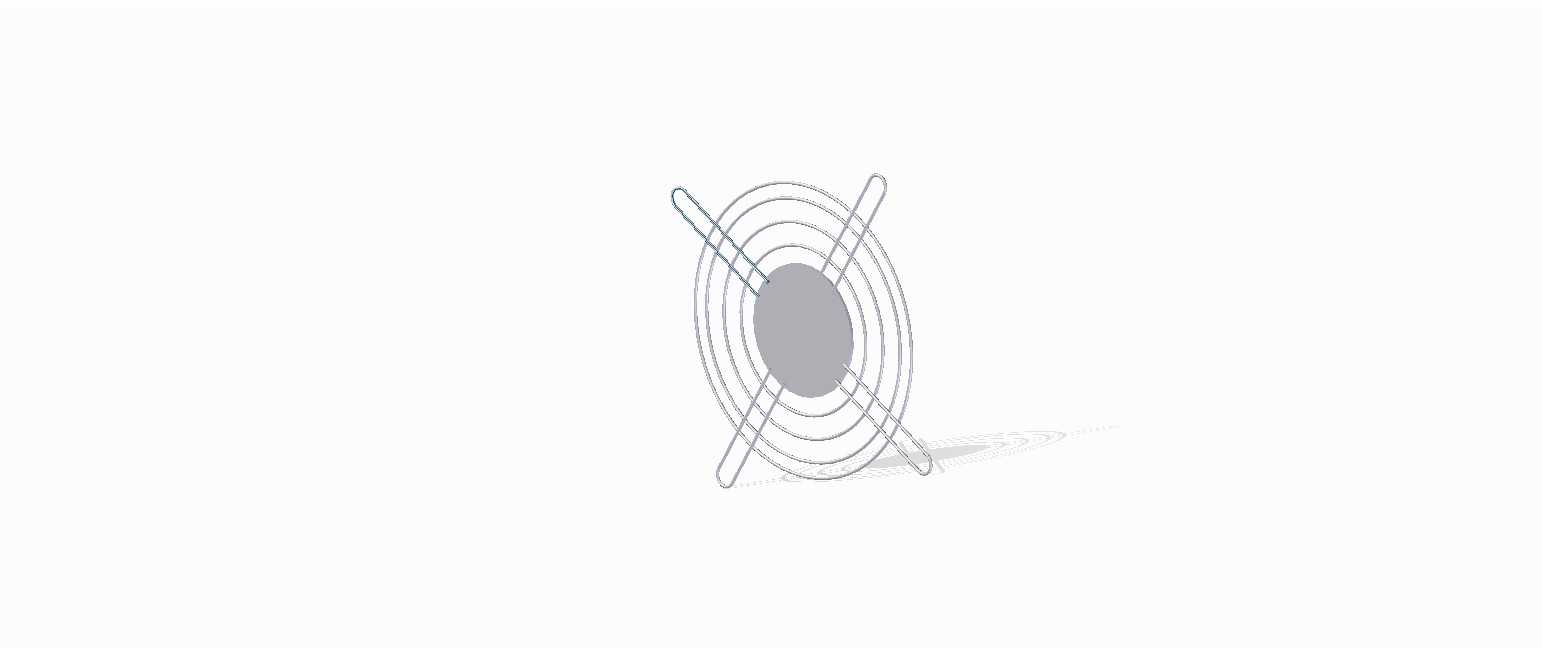

　　这类网格结构在工业场景中常作为通风口防护、流体整流、小型设备防护格栅使用，常见于机柜通风口、风机进风口、小型设备散热通道的防护部位，既能够保证气流顺畅通过，又可以阻挡体积较大的杂物进入设备内部，避免异物卷入运动部件造成设备故障。从结构设计来看，整体采用同心环形肋条搭配交叉斜向支撑筋的布局，中心设置实心圆形安装基座，环形肋条从基座向外逐层等距排布，形成均匀的通透间隙，两根交叉的斜向支撑筋贯穿所有环形肋条，从中心基座一直延伸到最外侧环体，将整个网格的受力路径直接传导到安装边界，相比单纯的环形肋条结构，交叉支撑的设计可以大幅提升网格的抗侧向冲击能力，即使受到外部异物的撞击，冲击力也能通过斜向筋快速分散到整个结构上，避免局部肋条变形断裂。

　　设计过程中首先确定了中心安装基座的尺寸，这个基座是整个网格的安装定位基准，需要匹配对应安装位置的固定孔位，基座厚度比环形肋条略厚，保证安装时的压紧强度，避免长期受气流振动出现固定松动。环形肋条的间距设置经过了实际工况验证，既不会因为间隙过大导致防护失效，也不会因为间隙过小增加风阻、影响通风散热效率，每一圈环形肋条的截面采用圆角矩形设计，边缘做了小圆弧过渡，避免气流通过时产生尖锐的风噪，同时也能减少积灰，日常维护时更容易清理表面附着的粉尘。交叉斜向支撑筋的截面尺寸和环形肋条保持一致，和每一圈环形肋条的连接位置都做了圆角过渡处理，避免应力集中，在长期受气流脉动载荷或者轻微冲击时，连接位置不会出现应力开裂。整个网格的外轮廓为圆形，

　　安装边界和最外侧环形肋条齐平，安装时可以直接嵌入对应的圆形安装槽内，或者通过外圈的压圈压紧固定，不需要额外设计复杂的安装法兰，整体结构紧凑，占用的安装空间小，适配大部分圆形通风口的安装尺寸。实际使用中，这类网格如果用于风机进风口，还能起到一定的整流作用，均匀的环形间隙可以让进入风机的气流更平稳，减少气流紊流带来的风机效率损失，降低风机运行的振动和噪音。如果用于设备外部防护，表面可以根据使用场景做不同的表面处理，比如在潮湿环境下使用可以做喷塑或者镀锌处理，提升防锈能力，在有防静电要求的场景可以选用防静电材质或者做表面抗静电涂层。结构的整体重量较轻，因为采用了镂空的网格设计，相比实心盖板在保证防护能力的同时大幅降低了自身重量，

　　安装时不需要额外的加强支撑，单人即可完成安装作业。设计时还考虑了成型工艺的可行性，整个结构没有倒扣或者复杂的曲面特征，不管是采用塑料注塑成型还是金属钣金冲压、金属丝弯折焊接都可以实现量产，注塑成型时可以采用一模多腔的模具结构，生产效率高，单件成本低；如果采用金属材质制作，环形肋条和交叉支撑筋可以采用一体冲压成型，生产速度快，结构强度更高，适合对抗冲击要求更高的使用场景。在安装边界的处理上，最外侧的环体边缘做了卷边或者加厚处理，提升整个网格的边缘刚度，避免安装时边缘受力出现变形，保证和安装面的贴合度，减少缝隙，避免小尺寸杂物从边缘缝隙进入设备内部。对于不同的通风量需求，可以通过调整环形肋条的间距、肋条的截面尺寸来调整网格的通风率和结构强度，通风要求高的场景可以适当加大肋条间距、减小肋条截面尺寸，抗冲击要求高的场景则可以缩小肋条间距、加大肋条截面，整个结构的参数调整灵活，不需要大幅改动整体布局就能适配不同的工况需求。
