变径螺旋结构多工位夹持器设计

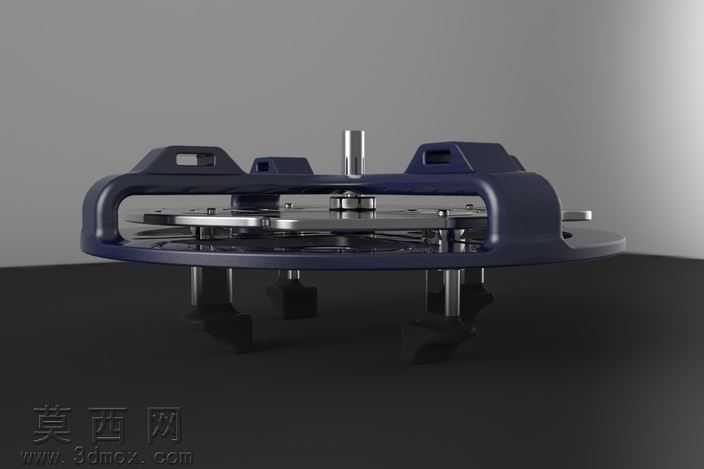

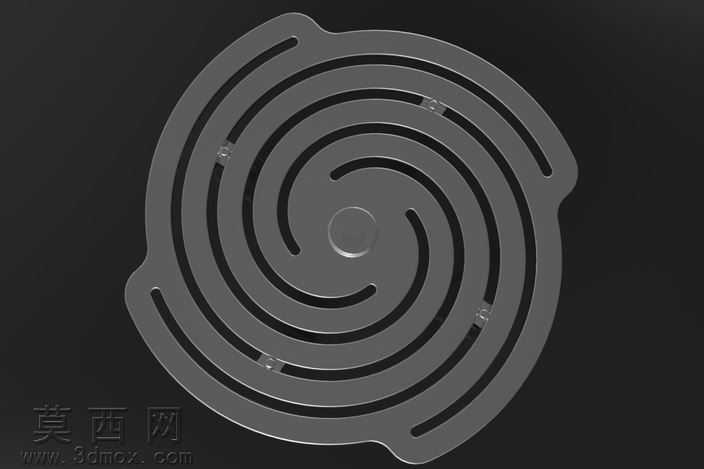

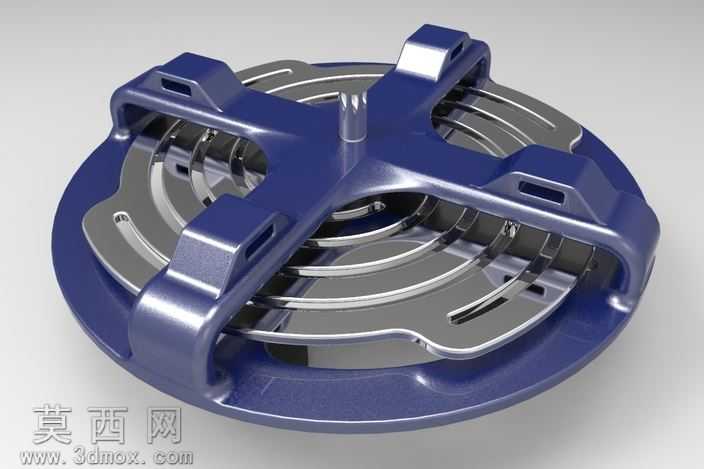

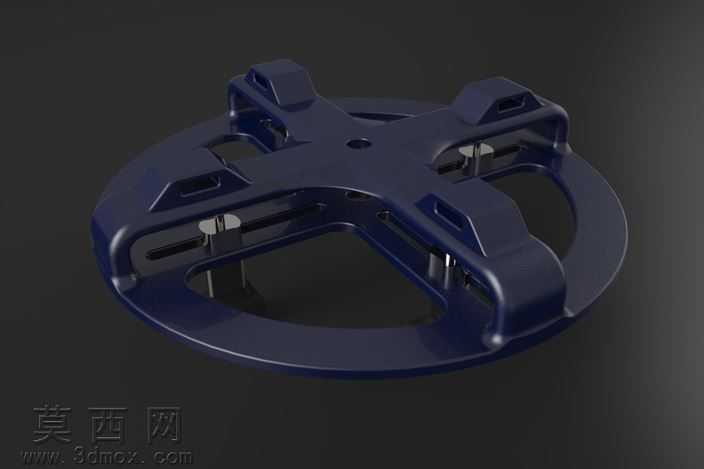

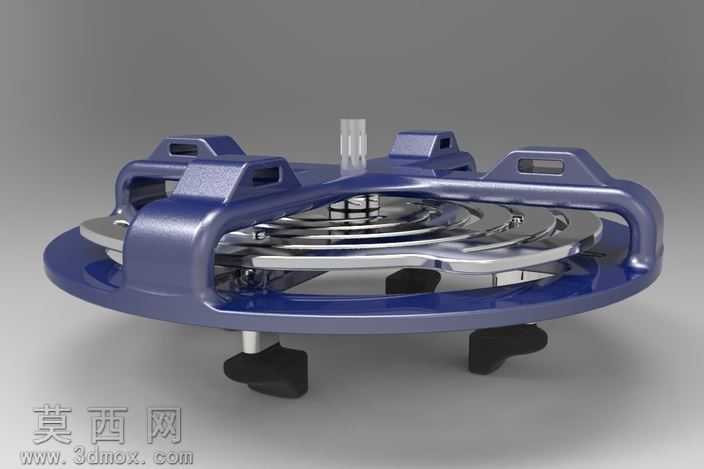

本夹持器采用三维参数化建模方式完成整体结构设计，建模过程中依托阿基米德螺旋线函数r=*theta构建核心变径驱动逻辑，将螺旋导程参数与夹持行程做参数化关联，实现单驱动输入下多爪同步定心夹持的运动效果。整体结构采用圆盘式基座搭配十字交叉布置的四组夹持臂设计，基座部分做环形减重槽结构处理，在保证整体结构刚性的前提下降低模型整体重量，夹持臂与基座之间通过内嵌的螺旋导向槽做滑动配合，臂体上设置的镂空槽既为装配预留操作空间，也进一步优化了结构的应力分布。渲染阶段针对不同部件做差异化材质赋予，基座与夹持臂主体采用深蓝色磨砂工程塑料材质，调整材质粗糙度参数模拟哑光工业塑料的表面质感，内嵌的螺旋导向盘采用抛光金属材质，添加细微的环境反射效果凸显金属件的精密加工质感，中心定位柱做亮面金属处理，与主体塑料材质形成明确的视觉层次区分。结构设计上充分考虑多规格工件的夹持适配性，通过螺旋函数的参数调整可快速适配不同直径范围的圆形工件夹持需求，四组夹持臂同步运动的结构可保证工件夹持后的同轴度，避免装夹偏移问题。建模过程中对所有配合面做公差预留处理，滑动配合面设置合理的间隙参数保证运动仿真过程中无干涉，夹持臂的接触端面做防滑纹理结构设计，提升夹持作业时的摩擦力，避免工件装夹后出现打滑移位问题。整体模型完成装配后做全局干涉检查，验证各运动部件在全行程范围内的运动合理性，渲染阶段采用三点布光方式，主光从斜上方打亮模型主体结构，辅光补全暗部细节，添加柔和的环境闭塞效果强化结构的立体感，最终呈现的效果清晰展现夹持器的结构特征与材质质感，直观体现变径螺旋夹持结构的设计特点。
