户外攀岩绳索自锁式拉紧夹持装置

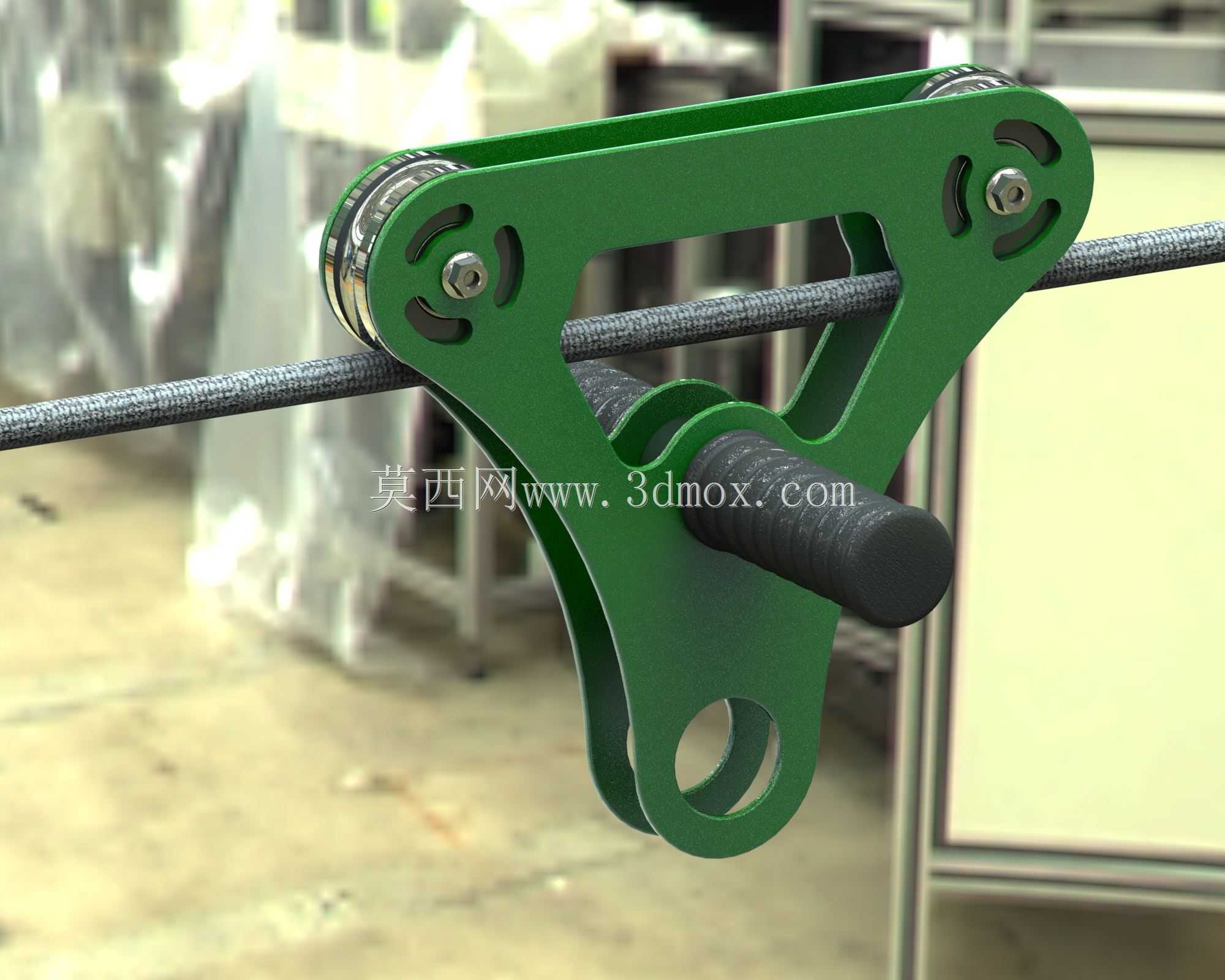

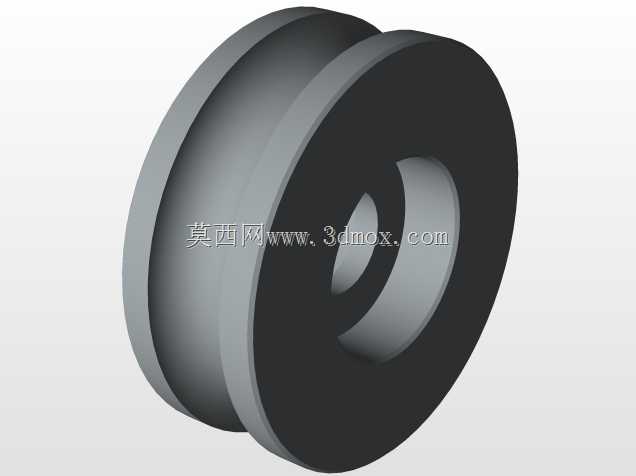

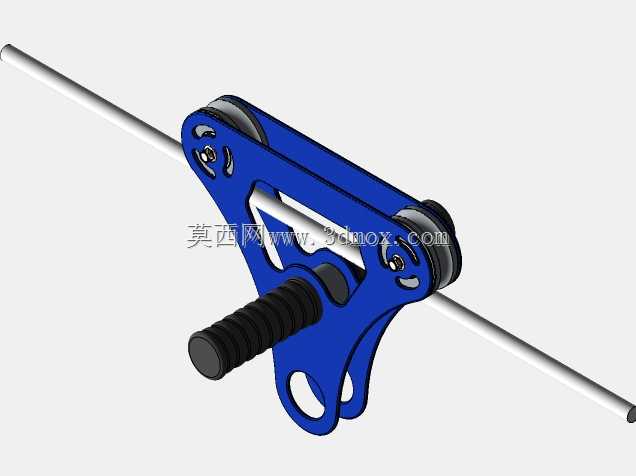

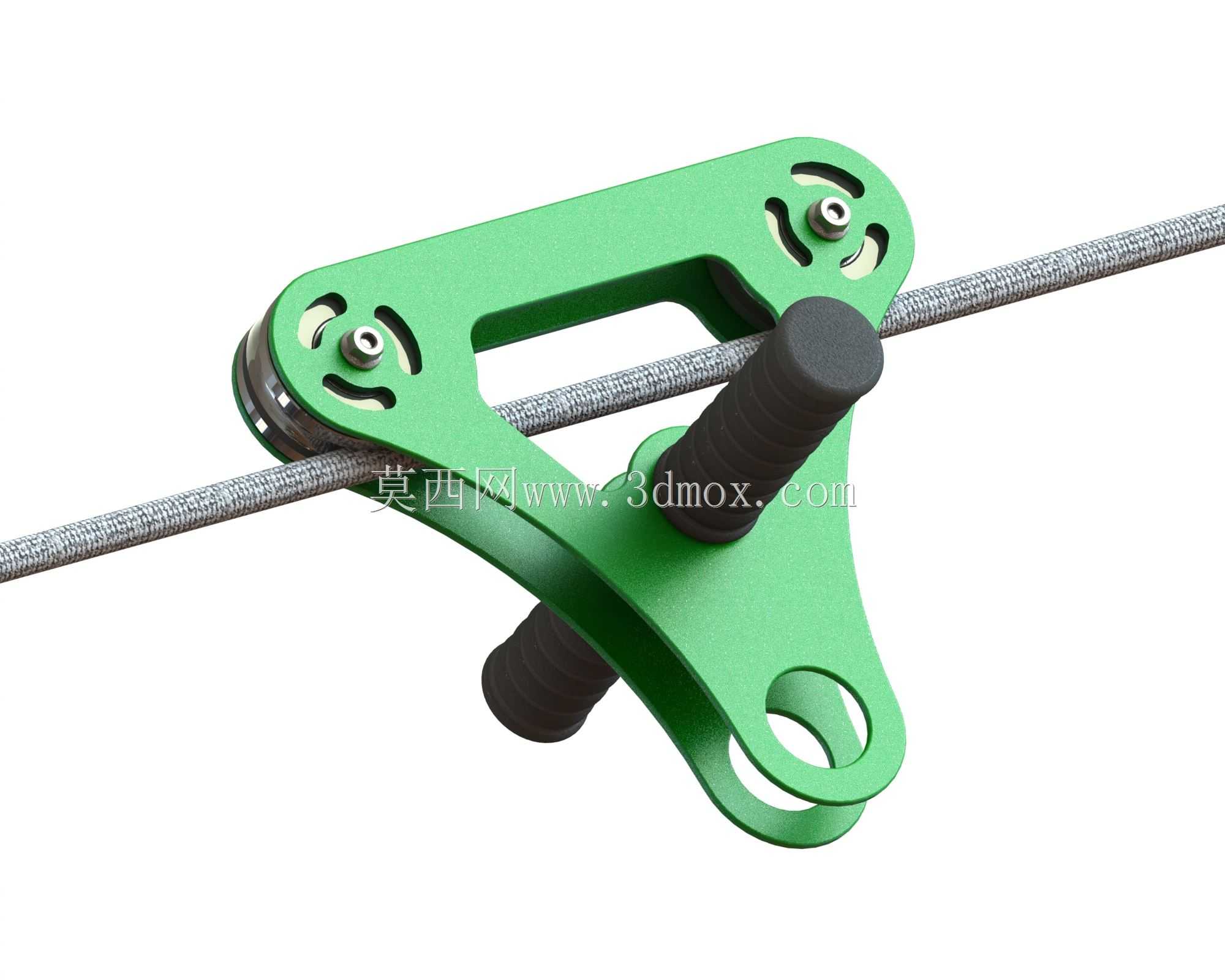

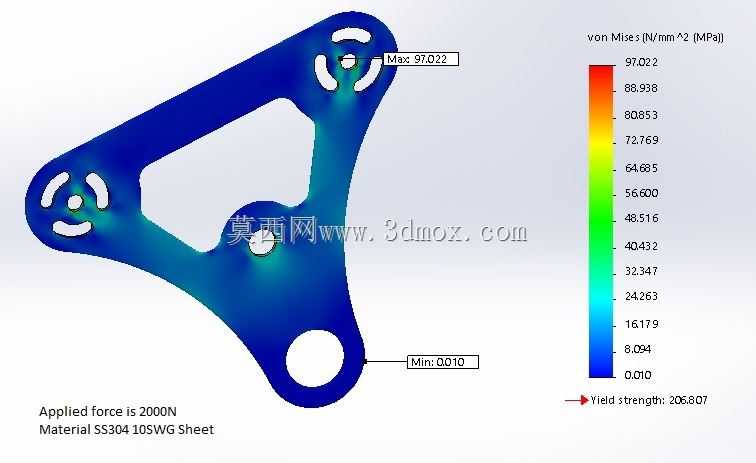

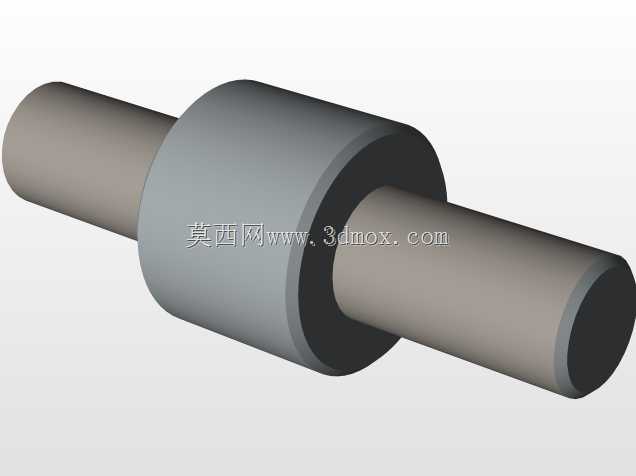

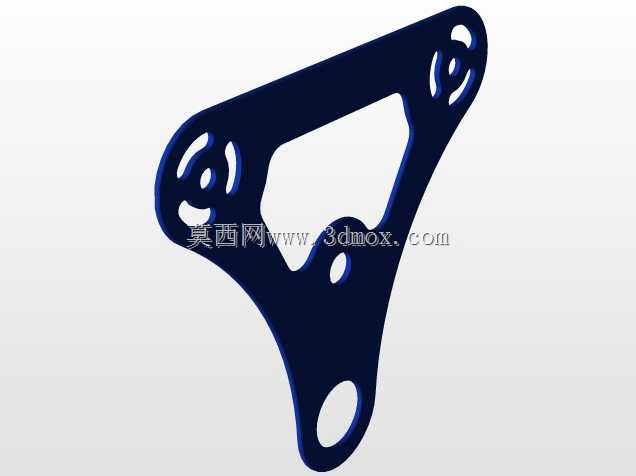

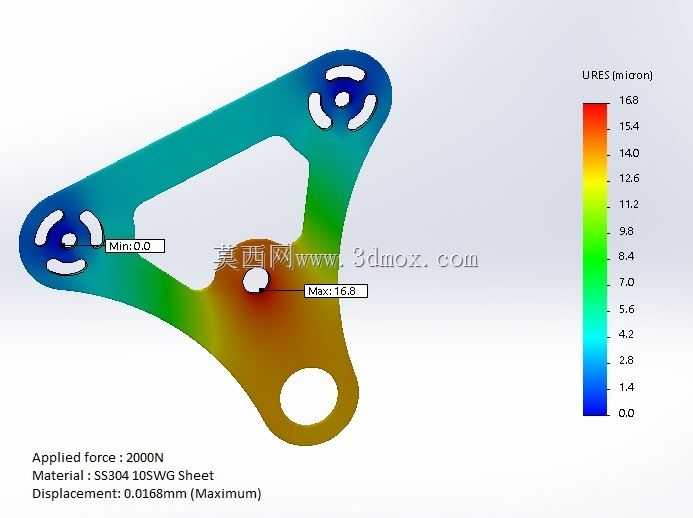

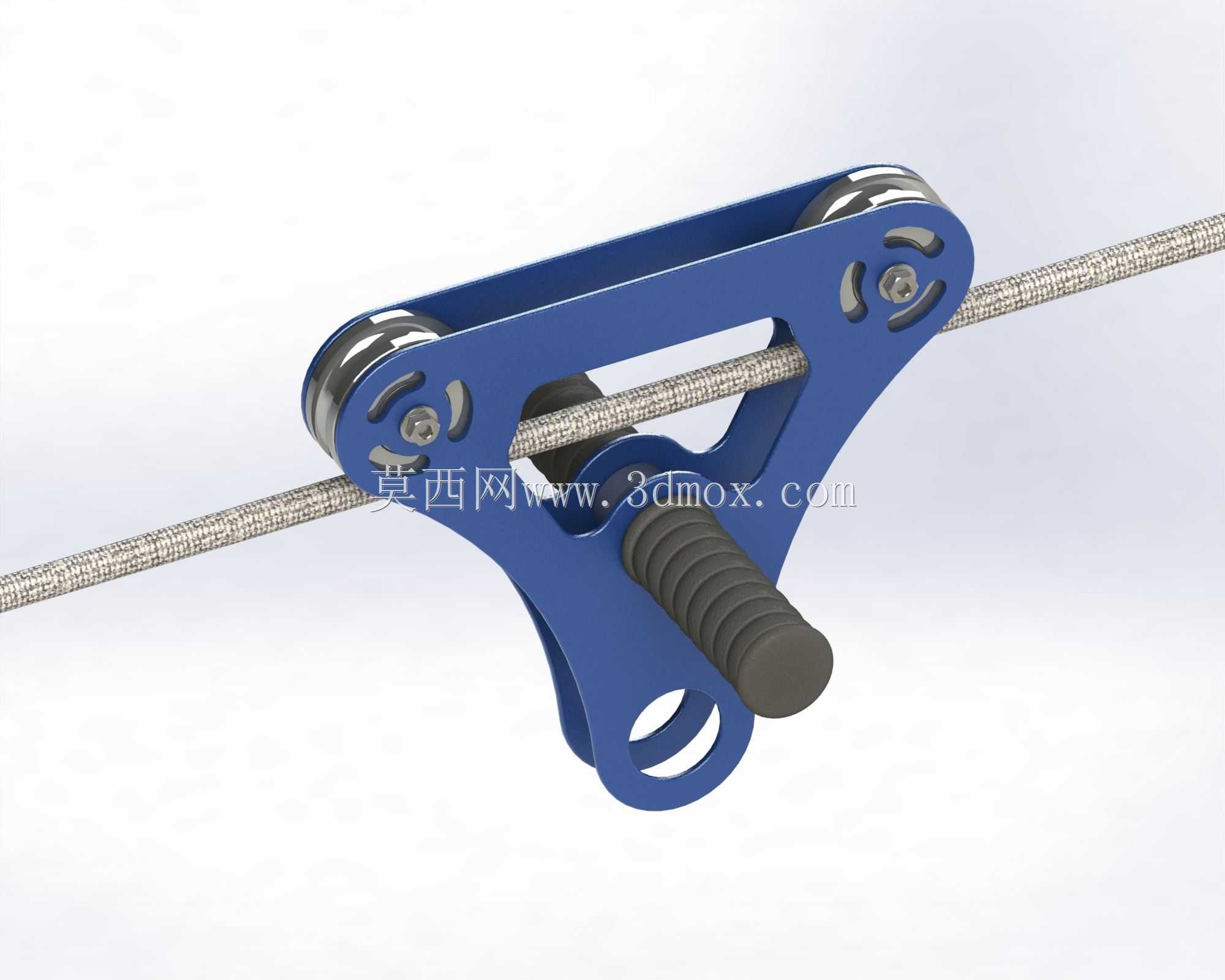

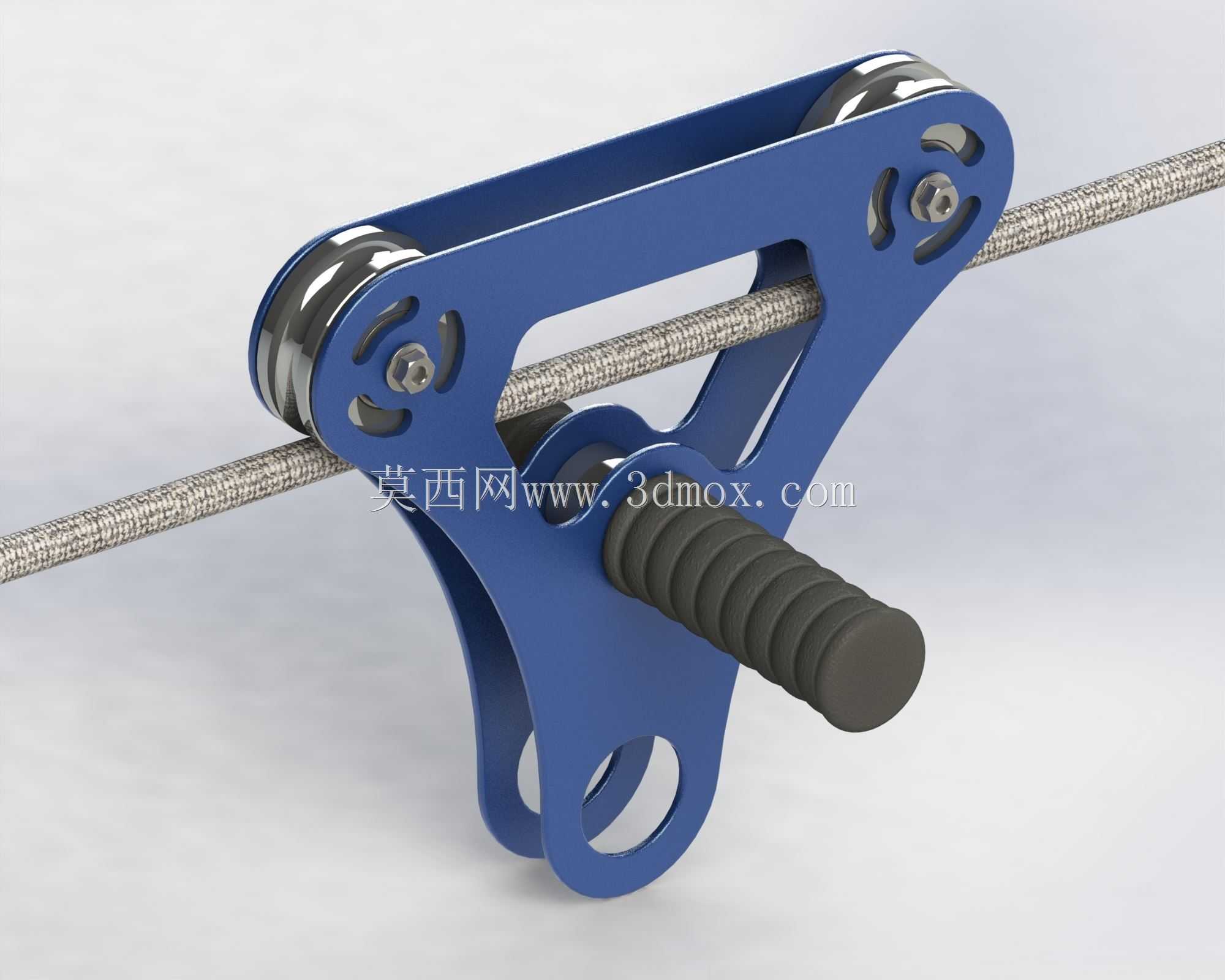

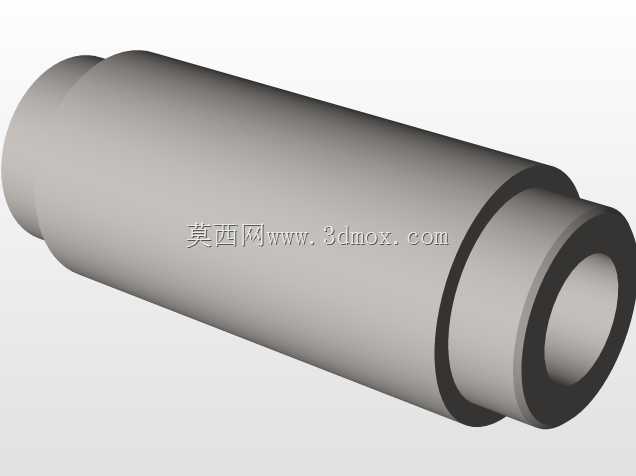

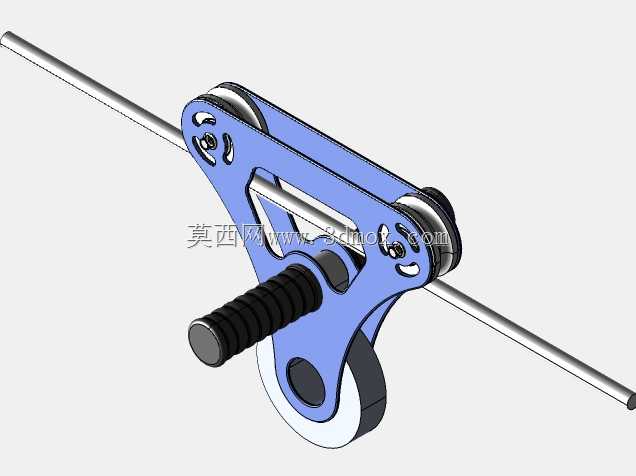

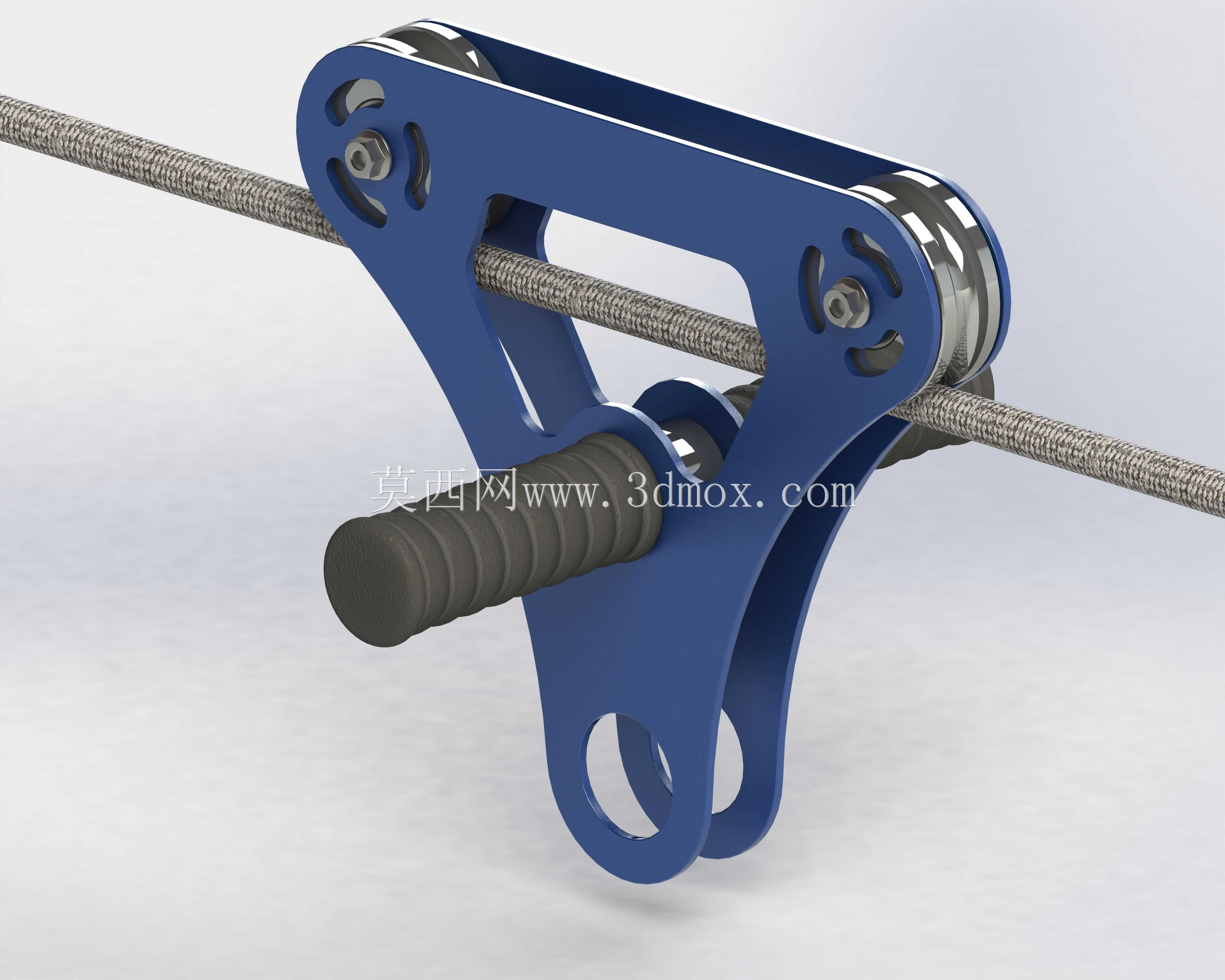

这款绳索夹持拉紧装置主要面向户外攀岩、高空作业、绳索救援等对绳索固定可靠性要求极高的应用场景，核心作用是在绳索作业过程中实现单向自锁拉紧，避免绳索反向滑移引发的安全风险，同时可作为临时承重锚点的辅助调节构件，适配多股编织的静力绳、钢缆等不同材质的索具，在高空外墙施工、山地救援、攀岩保护、索道临时固定等场景中都能发挥稳定的夹持固定作用。装置整体采用对称式三角框架结构设计，主体承力框架选用高强度铝合金材质一体铣削成型，在保证结构强度的前提下尽可能降低自身重量，适配户外作业轻量化携带的需求。框架上部对称布置两组带圆弧槽的金属滚轮，滚轮表面做硬质阳极氧化处理，既可以减少绳索穿过时的滑动摩擦，避免绳索外层编织结构被磨损，又能通过双滚轮的环抱式结构增大与绳索的接触面积，分散夹持时的局部压强，防止绳索被夹伤出现断丝隐患。中部的压紧调节构件采用带防滑纹理的旋拧手柄，手柄表面做橡胶包胶处理，增大手部旋拧时的摩擦力，即使佩戴防滑作业手套也能轻松完成锁紧操作，旋拧螺杆采用梯形螺纹设计，具备良好的自锁性能，锁紧后不会因为绳索的往复振动出现松脱，压紧端的抵接块采用圆弧曲面设计，贴合绳索的圆柱外形，进一步增大接触摩擦力。框架下部设置两个对称的挂接孔，可直接连接安全钩、快挂等攀岩配件，也可通过挂接孔连接承重织带，拓展装置的锚点连接方式。设计过程中重点考量了安装边界与适配性，装置可适配直径8mm到12mm的常规攀岩绳索与钢缆，整体外形紧凑，横向最大宽度不超过120mm，纵向长度不超过150mm，安装时无需额外辅助工具，只需将绳索穿入双滚轮与压紧块之间的间隙，旋拧手柄带动压紧块抵紧绳索即可完成固定，操作流程简单快捷，即使在高空作业的受限空间内也能单手完成操作。结构上所有的棱角位置都做了圆弧倒钝处理，避免尖锐边角划伤绳索或者作业人员的防护手套，所有连接转轴位置都加装了自润滑衬套，长期户外使用也不会出现卡滞问题，整体结构没有易脱落的小零件，避免高空坠物的安全隐患。在受力设计上，通过三角框架的力传导路径，将绳索的拉力直接传导到下部挂接孔，锁紧状态下拉力越大，压紧块对绳索的抵紧力就越强，实现越拉越紧的自锁效果，不会出现受冲击载荷时滑脱的问题，完全满足高空作业场景下的安全承重要求。
